Product Description
Všeobecné informácie
|
Výrobca |
Honeywell |
|---|---|
|
Model/Číslo dielu |
FC-TELD-0001 |
|
Popis |

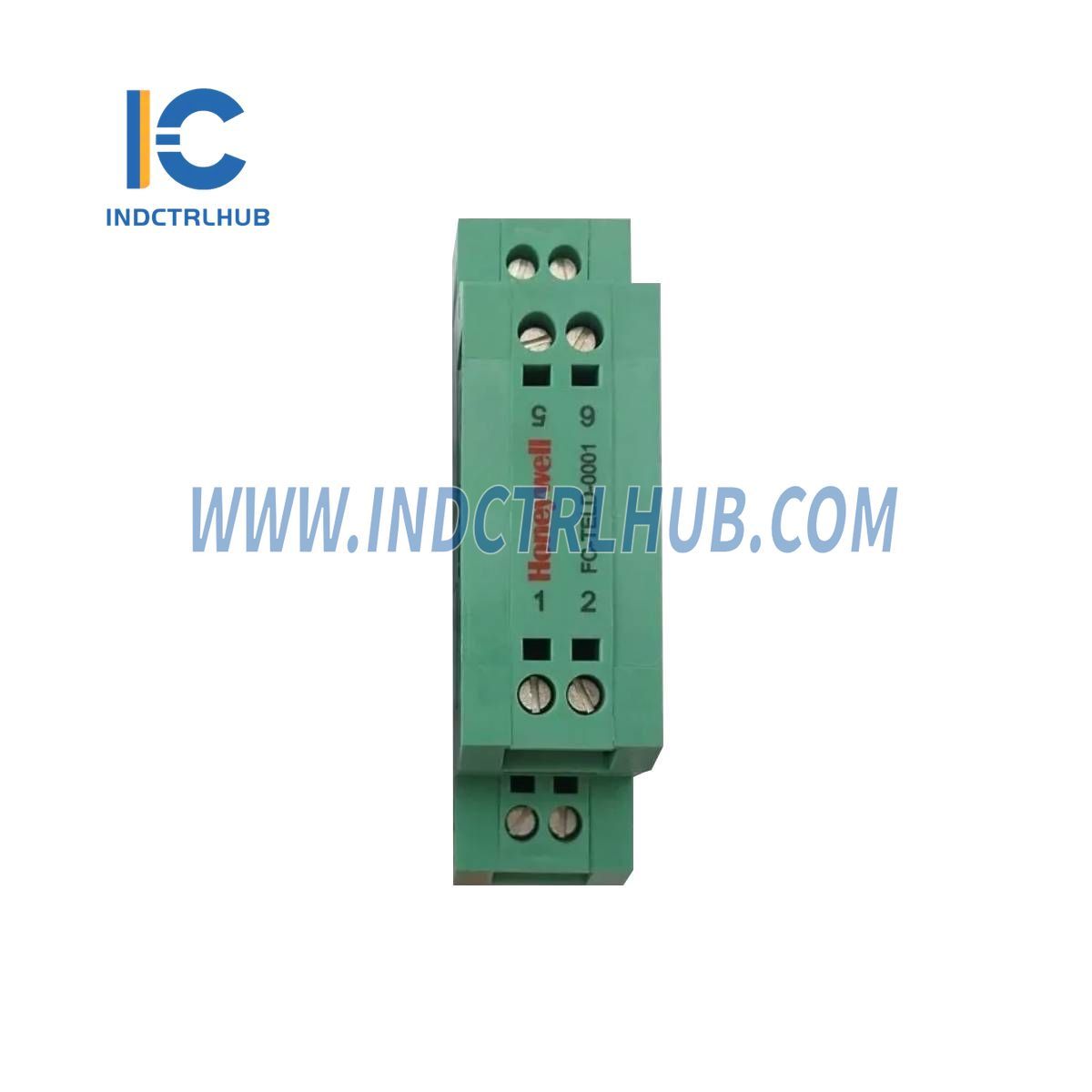

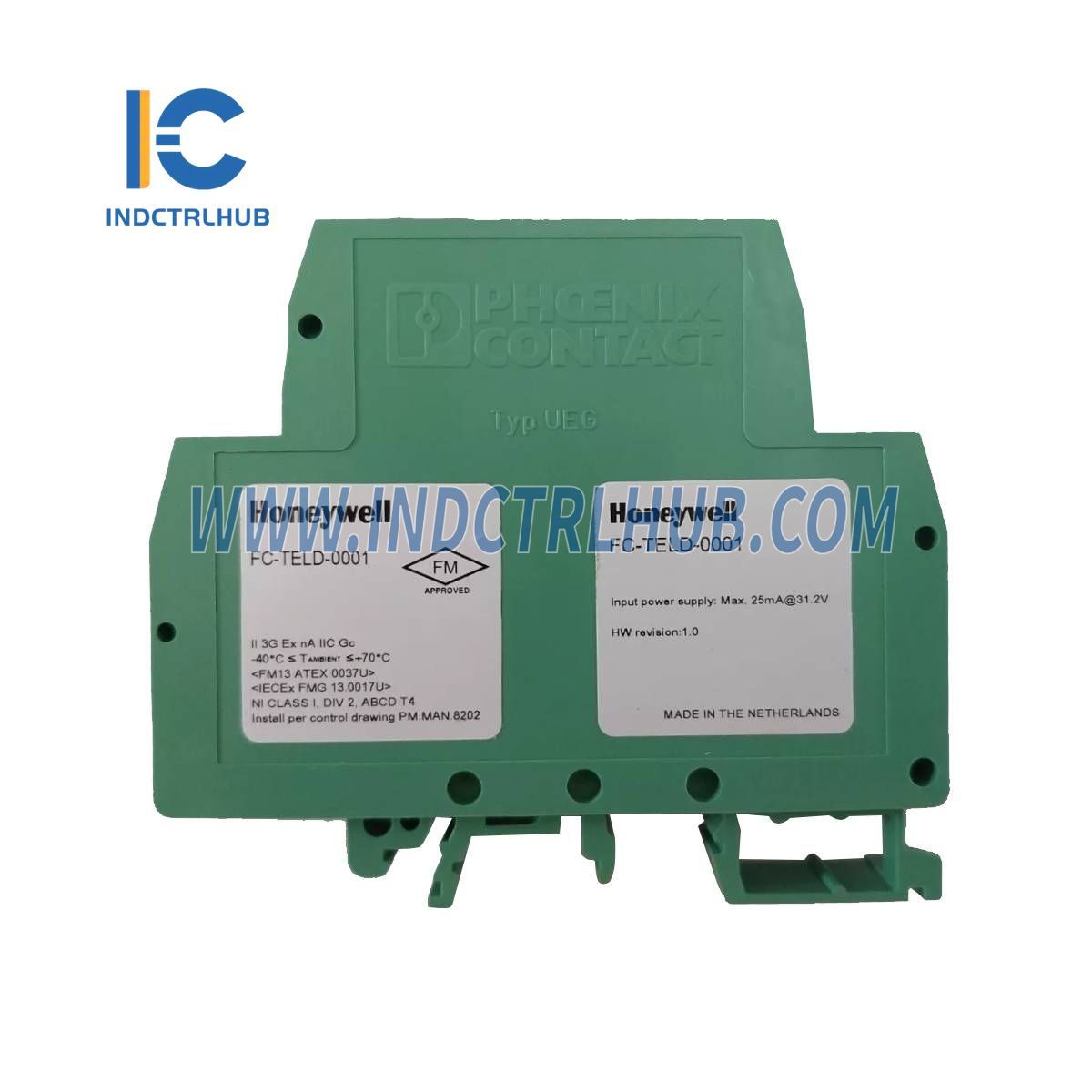

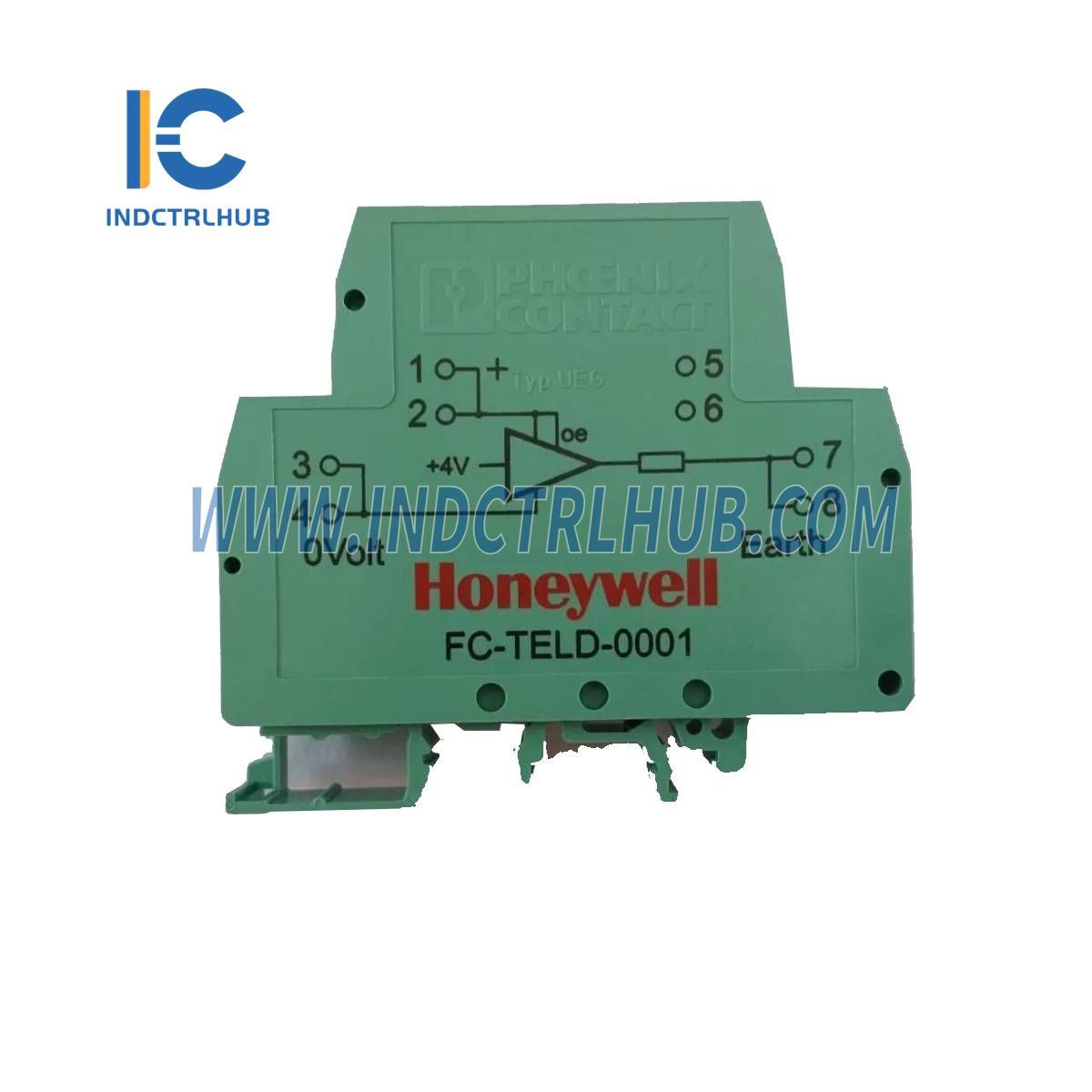

Terminál detektora zemného úniku |
|
Schválenia |
CE, TUV |
Technické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Všeobecné typové číslo |
FC-TELD-0001 |
|
Prevádzková teplota |
-40°C až +75°C (-40°F až +167°F) |
|
Fyzické rozmery modulu |
80 x 20 x 70 mm (D x Š x V) 3,15 x 0,79 x 2,76 palca (D x Š x V) |
|
DIN EN lišty |
TS32 / TS35 x 7,5 |
|
Použitá dĺžka lišty |
21 mm (0,82 palca) |
|
Vstupné napätie |
24 V DC +30/-15 % (s približne 250 Ohm sériovou impedanciou) |
|
Vstupný prúd |
10 mA (bez prítomnosti zemného skratu) Maximálne 25 mA (obmedzené zdrojom napájania) |
|
Zemné napätie |
Typicky +4,1 V DC (s monitorovanou 0 V ako referenciou) |
|
Rezistor (R) |
Približne 2,8 kOhm |
|
Prah detekcie zemného skratu |
Približne 0,6 mA (tečúce do FC-TELD-0001) Približne 0,2 mA (prichádzajúce z FC-TELD-0001) |
|
Veľkosť vodiča pre skrutkové svorky |
0,2 mm² - 4 mm² (pevný) 0,2 mm² - 2,5 mm² (lankový) |
|
Dĺžka odizolovania |
8 mm |
