Product Description
Prehľad produktu
| Pole | Podrobnosti |
|---|---|
| Výrobca | Honeywell |

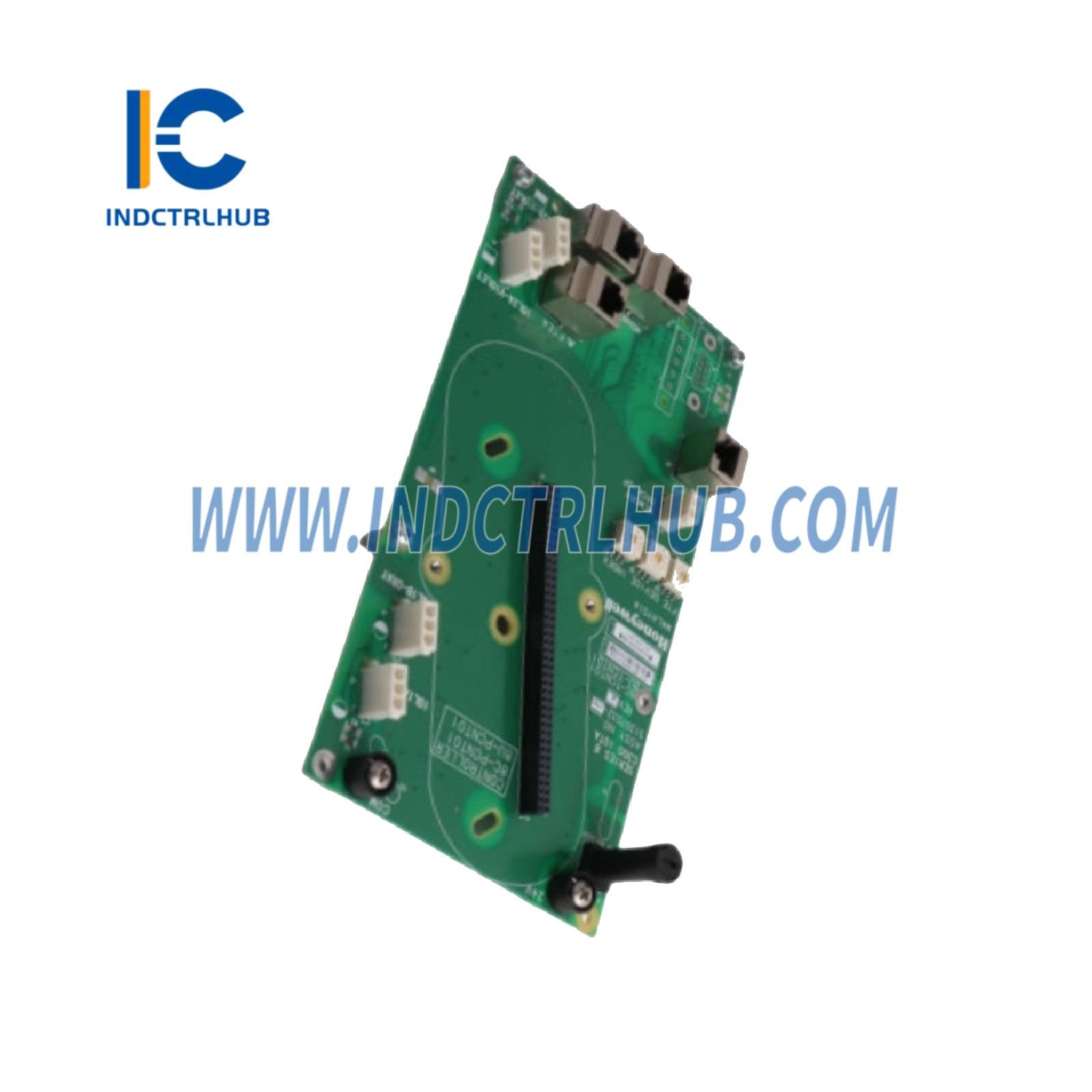

| Číslo dielu | DC-TCNT01 (51307591-175 REVA) |
| Typ produktu | IOTA riadiaceho prvku C300 (Input/Output Termination Assembly) pre Experion Series C |
| Funkcia | Rozhrania riadiaci prvok C300 (CC-PCNT01, CC-PCNT02) so sieťou riadenia |
| Kompatibilita systému | Experion Series C, integruje sa s riadiacim prvkom C300 cez I/O LINK a FTE sieť |
Funkčné špecifikácie
| Funkcia | Špecifikácia |
|---|---|
| Podporované moduly | CC-PCNT01, CC-PCNT02 (riadiace prvky C300) |
| Redundancia | Redundantná konfigurácia pre vysokú dostupnosť |
| Sieťové pripojenie | Fault Tolerant Ethernet (FTE) pre sieť riadiaceho dozoru |
| Komunikácia | Podporuje peer-to-peer (P2P) komunikáciu až s 60 riadiacimi prvkami (C200, C200E, C300, UOC, vUOC, Safety Managers, PMD Field Controllers, EHPMs) |
| Diagnostika | Monitoruje a hlási stav riadiaceho prvku a siete |
| Vnútorné zapojenie | Pripája sa cez FTE k modulom CF9 (žlté a zelené káble) |
| Veľkosť IOTA | 12 palcov (redundantný IOTA) |
Elektrické špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Napájanie | Napájané cez IOTA nosič 24 VDC zbernicu |
| FTE rozhranie | Dvojité FTE porty pre redundantné sieťové pripojenie |
| Galvanická izolácia | Poskytnuté pre sieťové rozhrania |
Environmentálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Prevádzková teplota | 0 °C až 60 °C (32 °F až 140 °F) |
| Teplota skladovania | -40 °C až 85 °C (-40 °F až 185 °F) |
| Relatívna vlhkosť | Prevádzka: 10 % až 90 % bez kondenzácie; Skladovanie: 5 % až 95 % bez kondenzácie |
Fyzikálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Montáž | Zásuvka do skrine Series C, pripája sa k modulu riadiaceho prvku C300 |
| Veľkosť | 12 palcov (redundantný IOTA) |
