Product Description
Prehľad produktu
| Pole | Podrobnosti |
|---|---|
| Výrobca | Honeywell |

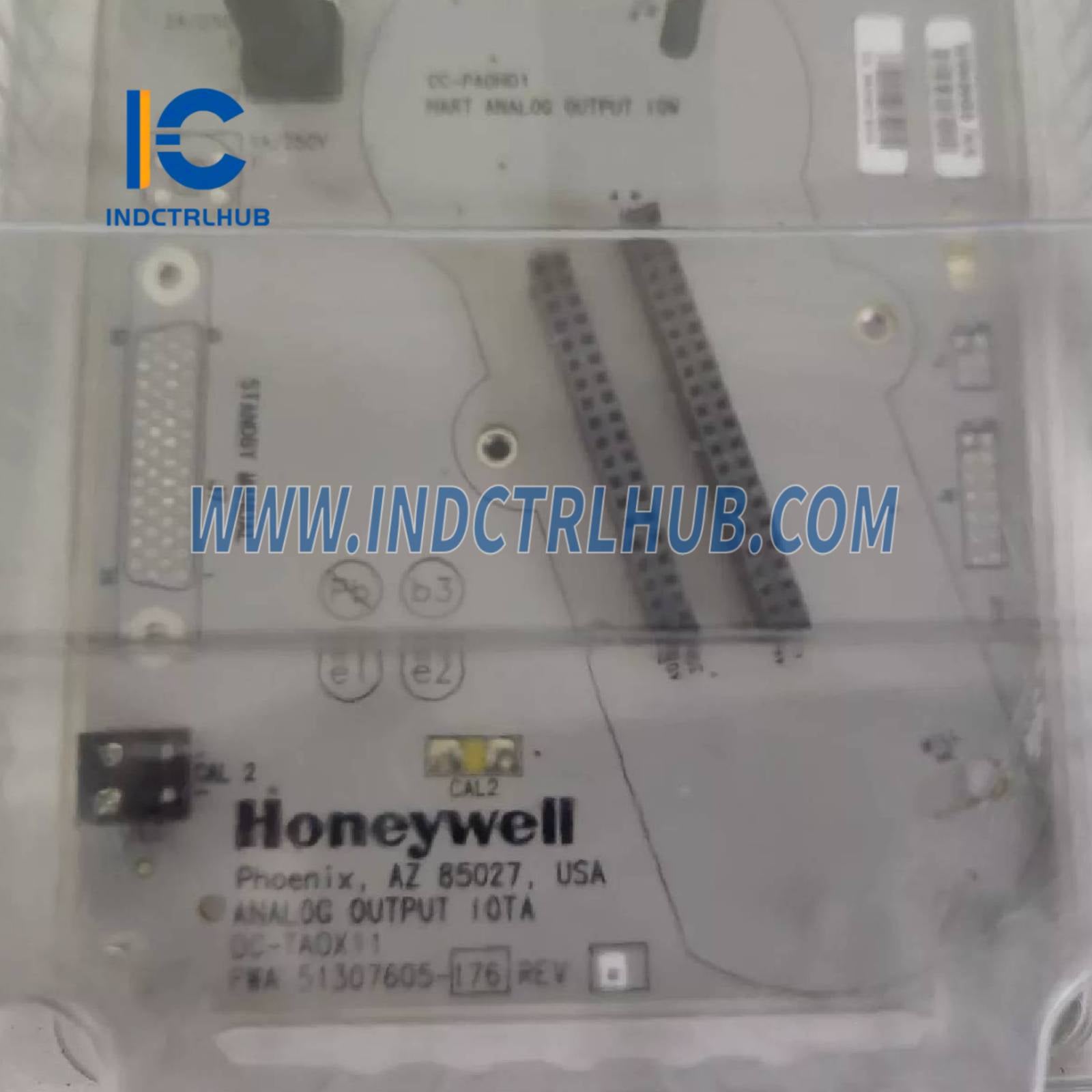

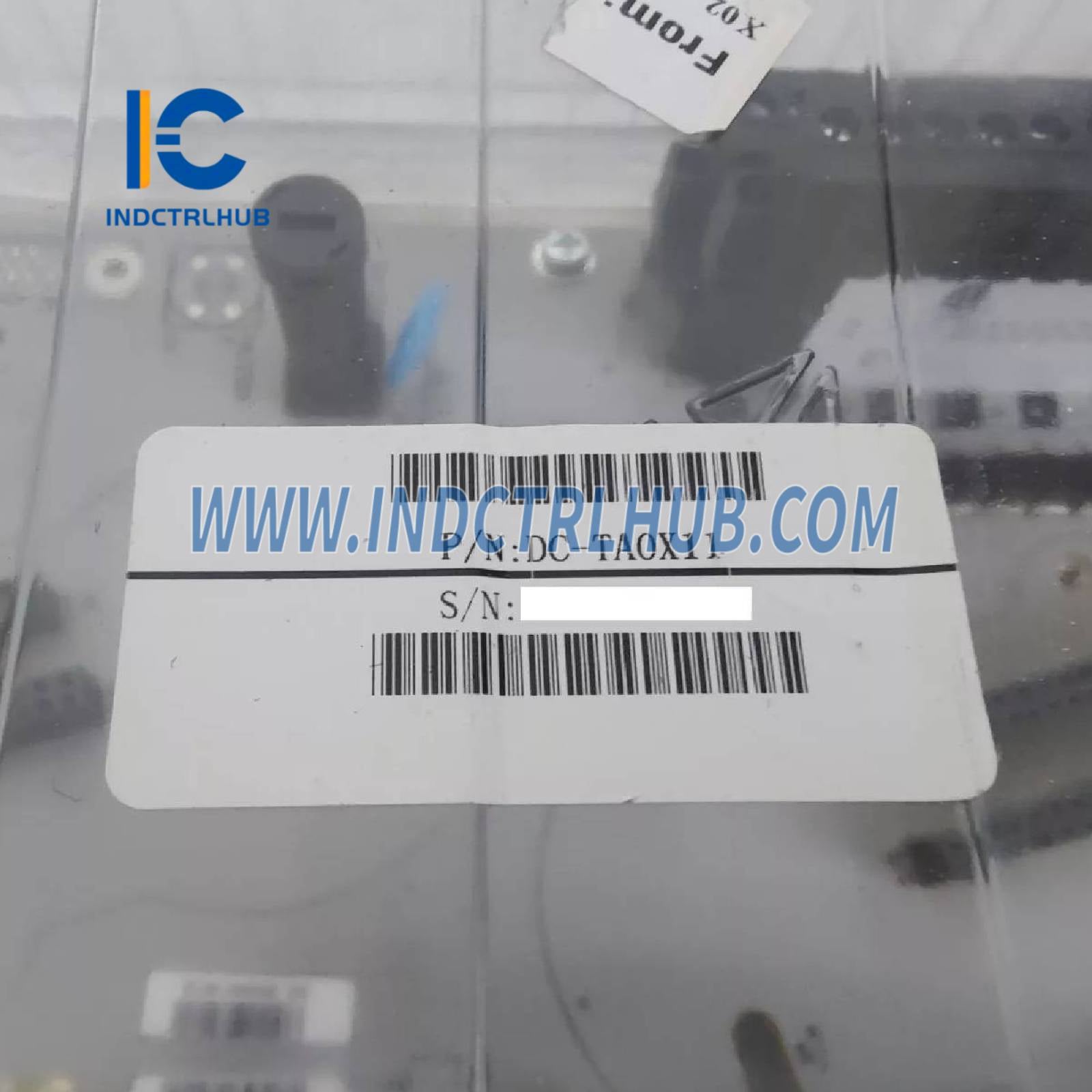

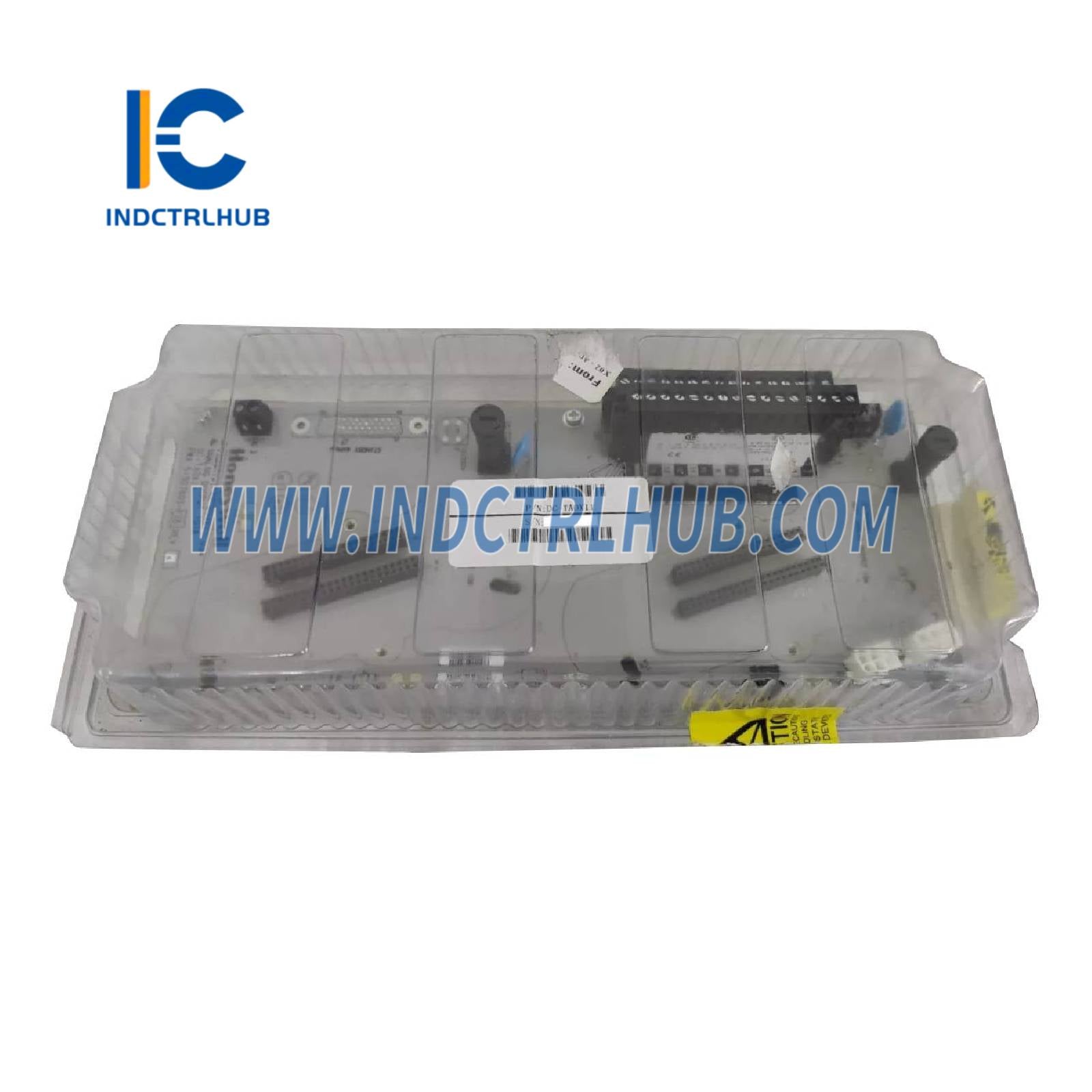

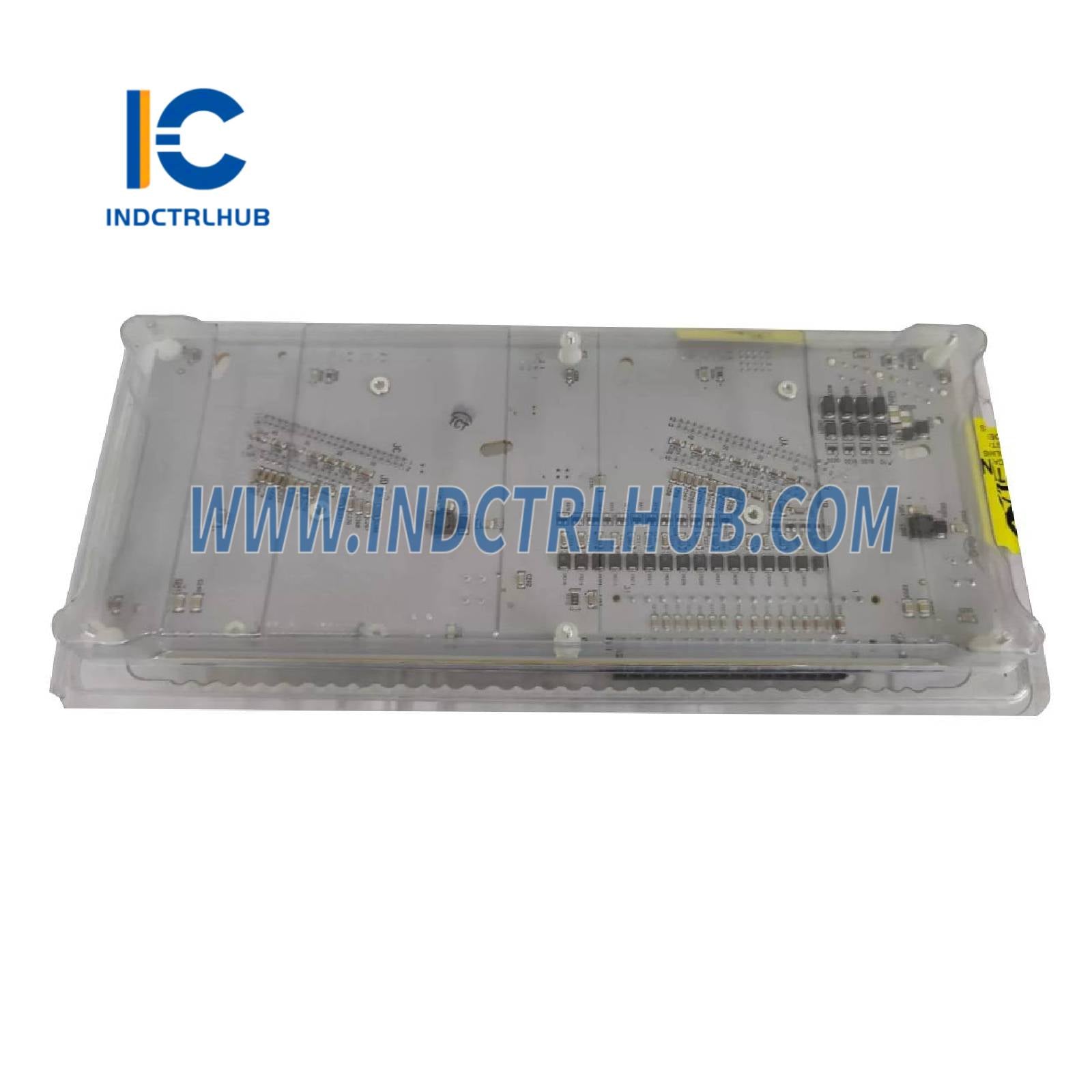

| Číslo dielu | DC-TAOX11 (51307605-176 REVA) |
| Typ produktu | Analógový výstupný IOTA (Input/Output Termination Assembly) pre Experion Series C |
| Funkcia | Rozhrania analógových výstupných modulov s poľnými zariadeniami v redundantných konfiguráciách |
| Kompatibilita systému | Experion Series C, integruje sa s riadičom C300 cez I/O LINK |
Funkčné špecifikácie
| Funkcia | Špecifikácia |
|---|---|
| Podporované moduly | CC-PAOH01, CC-PAOHS1, CC-PAON01 (analógové výstupné moduly) |
| Typ výstupu | 4-20 mA |
| Počet kanálov | 16 kanálov na IOTA |
| Podpora HART | Kompatibilné s modulmi podporujúcimi HART (CC-PAOH01, CC-PAOHS1) pre konfiguráciu a stav |
| Redundancia | Redundantná konfigurácia pre vysokú dostupnosť |
| Diagnostika | Podporuje diagnostiku modulu, spätné čítanie výstupu a detekciu prerušenia vodiča |
| Vnútorné zapojenie | Prijíma až 13 AWG / 2,5 mm² viacžilový vodič |
| FAILOPT | Konfigurovateľné pre každý kanál: UDRŽAŤ POSLEDNÚ HODNOTU alebo PREPNÚŤ NA BEZPEČNÚ HODNOTU (0 mA, ak IOM zlyhá) |
| Prepínacia medzera | Maximálne 10 ms (platí len pre redundanciu) |
Elektrické špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Rozsah výstupného prúdu | 0 mA, 2,9 mA až 21,1 mA |
| Maximálna odporová záťaž | 800 ohmov (napájanie 24 V: 22 VDC až 28 VDC) |
| Maximálne výstupné napätie v súlade | 16 V (napájanie 24 V: 22 VDC až 28 VDC) |
| Maximálne napätie otvoreného obvodu | 22 V |
| Linearita výstupného prúdu | ±0,05 % z nominálnej plnej škály |
| Rozlíšenie | ±0,05 % z plnej škály |
| Kalibrovaná presnosť | ±0,35 % z plnej škály (25 °C), vrátane linearity |
| Doba odozvy | Stabilizuje sa do 1 % konečnej hodnoty do 80 ms |
| Nezápalný výstup | Podporuje nehorľavé káblovanie v teréne pre nebezpečné oblasti Zóna 2, Divízia 2 |
Environmentálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Prevádzková teplota | 0 °C až 60 °C (32 °F až 140 °F) |
| Teplota skladovania | -40 °C až 85 °C (-40 °F až 185 °F) |
| Relatívna vlhkosť | Prevádzka: 10 % až 90 % bez kondenzácie; Skladovanie: 5 % až 95 % bez kondenzácie |
Fyzikálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Veľkosť | 12 palcov (redundantný IOTA) |
| Montáž | Zásuvka do skrine Series C, pripája sa k IOM (vstupno-výstupný modul) |
