Prehľad produktu
|
Kategória |
Detaily |
|---|---|
|
Výrobca |
Honeywell |
|
Model/Číslo dielu |
CC-TSP411 |
|
Popis |

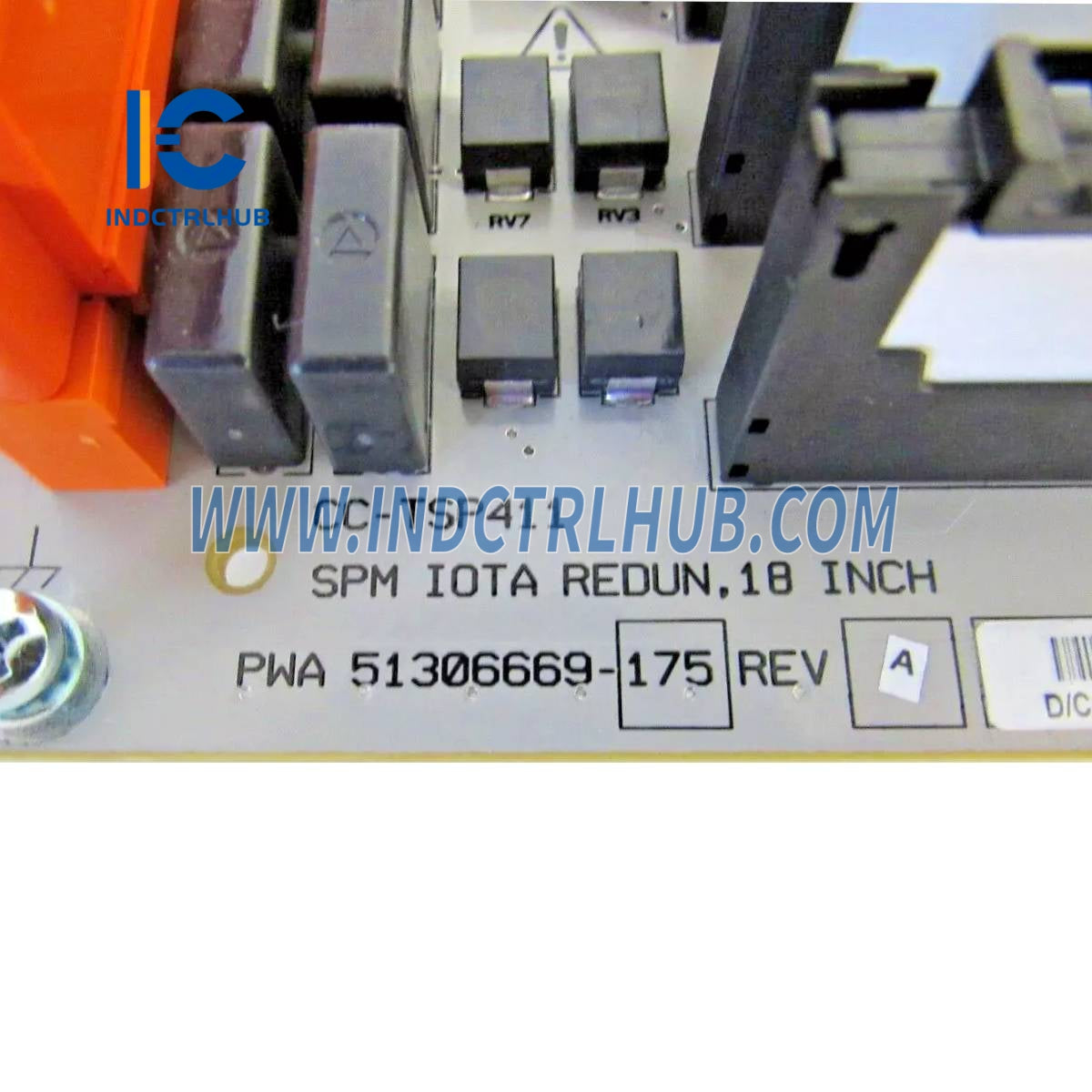

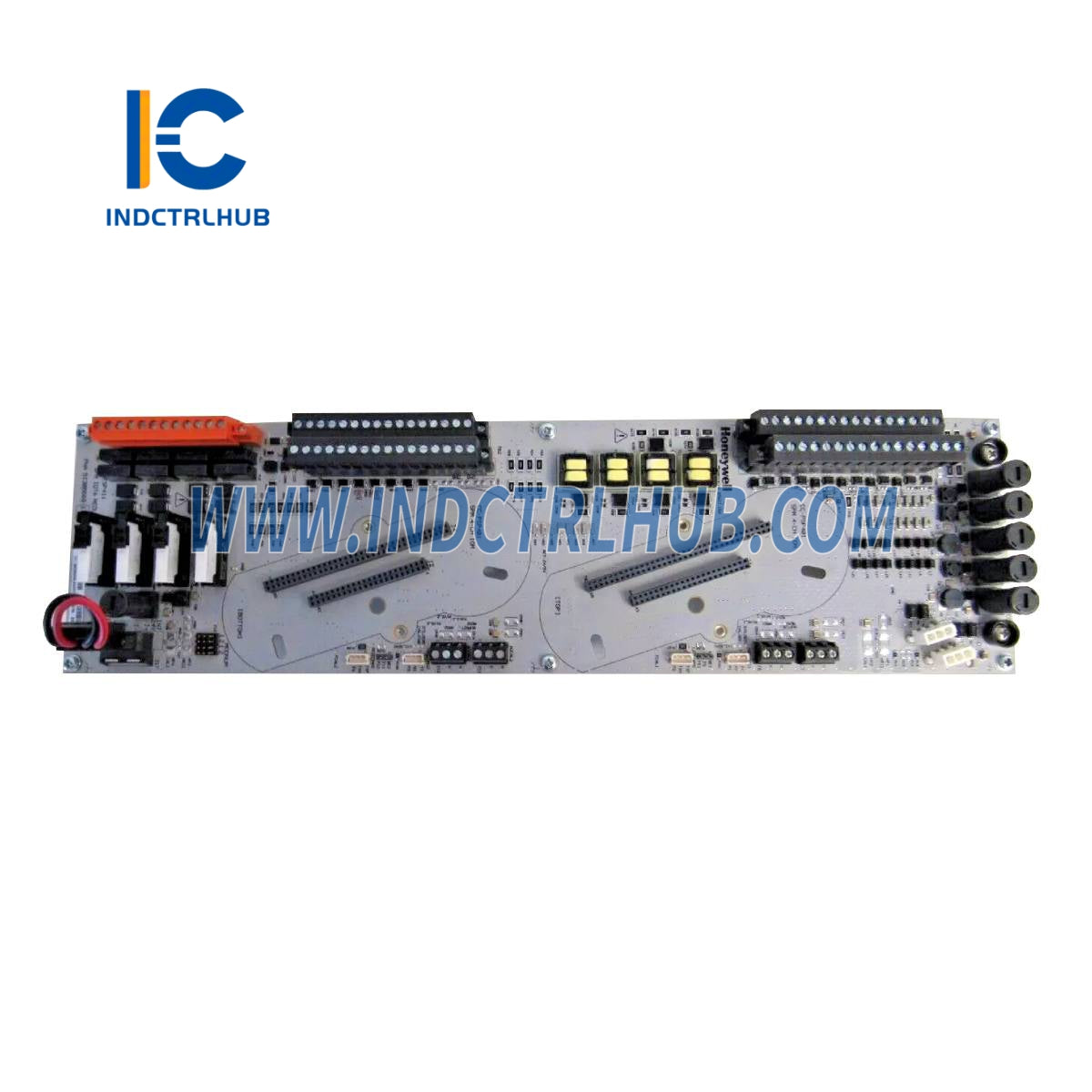

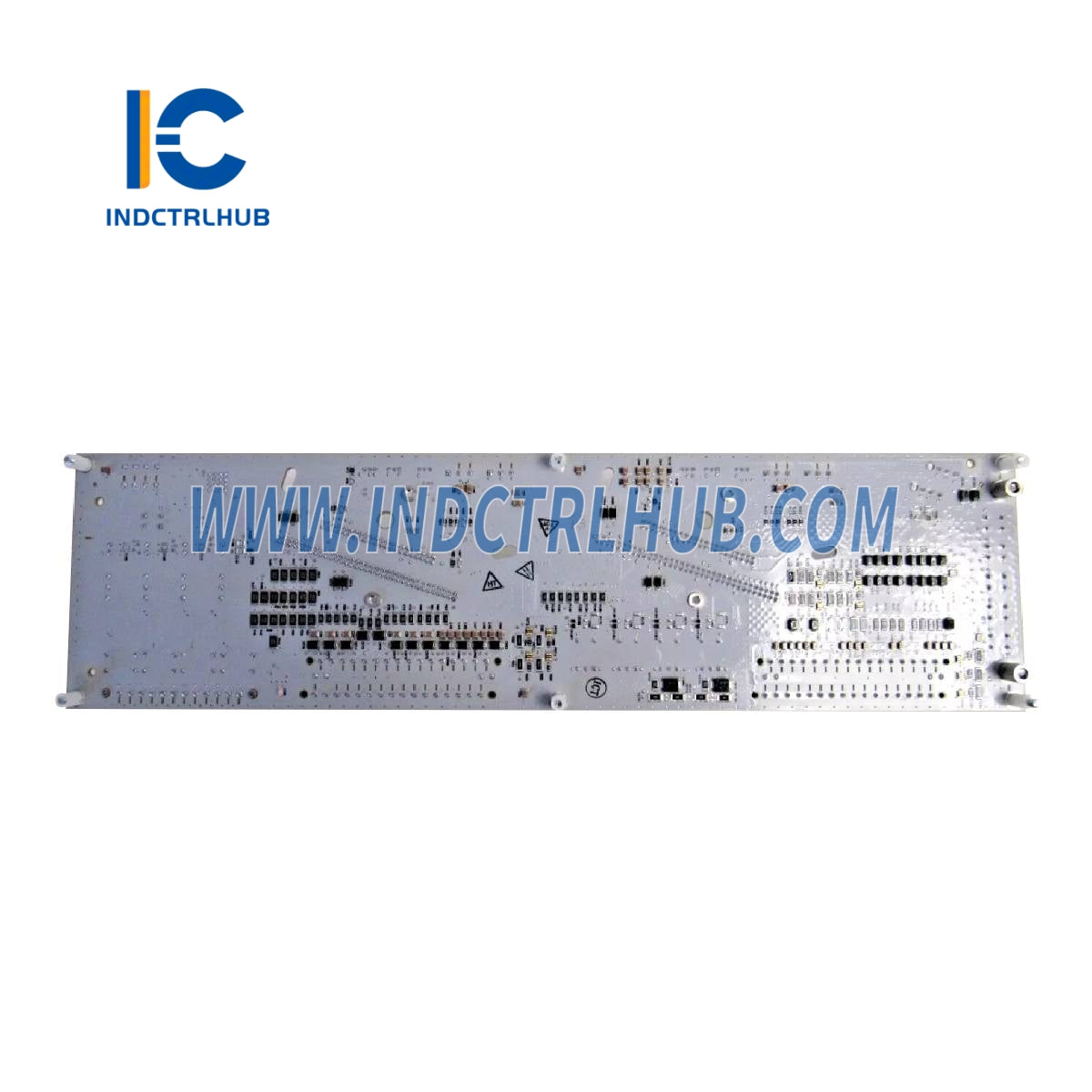

Modul ochrany rýchlosti (SPM), redundantný 18”, používaný s aktívnymi/pasívnymi sondami |
Podrobné špecifikácie – Modul ochrany rýchlosti (SPM)
Vstupné špecifikácie (vstupy rýchlosti)
|
Parameter |
Špecifikácia |
|---|---|
|
Typ modulu |
CC-PSP401 Modul ochrany rýchlosti |
|
Typ modelu |
CC-TSP411 Redundantný (18”) |
|
Vstupné kanály |
4 |
|
Typ vstupu |
- Magnetický snímač: Min. > 0,5 Vpk, Max. < 42 Vpk - Aktívny snímač (TTL/24V) |
|
Rozsah vstupnej frekvencie |
- Magnetické: 150 Hz až 25 kHz - Aktívne: 1 Hz až 10 kHz |
|
Aktívne napájanie vstupu |
5 VDC alebo 24 VDC |
|
Vstupná impedancia |
- Pasívne: 2 kΩ pri 1 kHz - Aktívne: >1,5 kΩ |
|
Izolácia vstupu |
±1000 VDC (galvanicky) cez transformátor (na IOTA) pre pasívne sondy |
|
Rýchlosť skenovania |
2,5 ms |
|
Rozlíšenie |
0,015 % z plnej škály |
|
Presnosť |
±0,05 % z hodnoty |
Digitálne výstupy
|
Parameter |
Špecifikácia |
|---|---|
|
Výstupné kanály |
4 izolované kanály |
|
Konfigurácia kontaktov |
Form A (SPST/NO) alebo Form B (SPST/NC), výber pomocou prepojky na výstupe |
|
Typ kontaktu |
Pozlátený strieborný nikel |
|
Maximálne napätie záťaže |
230 VAC (RMS) alebo 24 VDC |
|
Maximálny prúd záťaže |
- 0,5 A pri 230 VAC (rezistívne) - 2 A pri 24 VDC (rezistívne) |
|
Minimálne napätie/prúd záťaže |
5 VDC / 10 mA |
|
Izolácia medzi kanálmi |
1500 VAC RMS alebo ±1500 VDC |
|
Čas zapnutia/vypnutia |
Max 20 ms (zapnutie/vypnutie) |
|
Životnosť kontaktu |
- Mechanické: 10 000 000 operácií - Elektrické: 200 000 pri 3 A (100 % záťaž) |
|
Tlmič prepätia pre cievku |
120 Ω + 0,03 µF na kanál |
Analógové vstupy
|
Parameter |
Špecifikácia |
|---|---|
|
Vstupné kanály |
8 |
|
Typ vstupu |
Napätie alebo prúd (2-vodičové/samozásobované vysielače) |
|
Vstupný rozsah |
0–5 V, 1–5 V, 0,4–2 V, 4–20 mA (cez 250 Ω rezistor) |
|
Rozlíšenie A/D |
16-bitový |
|
Spoločné režimové napätie |
-6 až +5 V špičkový (DC až 60 Hz) |
|
Maximálny vstup v normálnom režime (bez poškodenia) |
±30 V (diferenciálne) |
