Product Description
Prehľad produktu

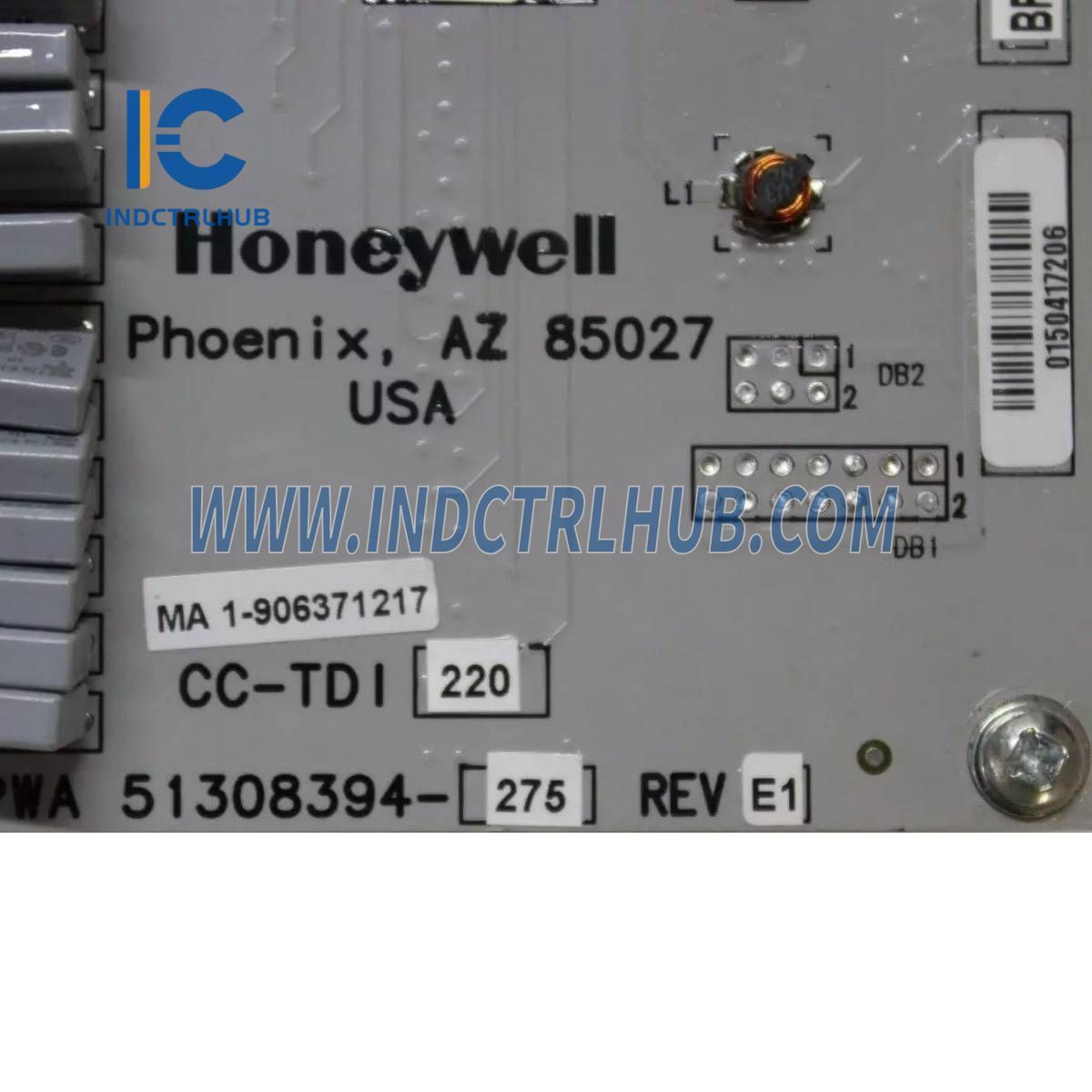

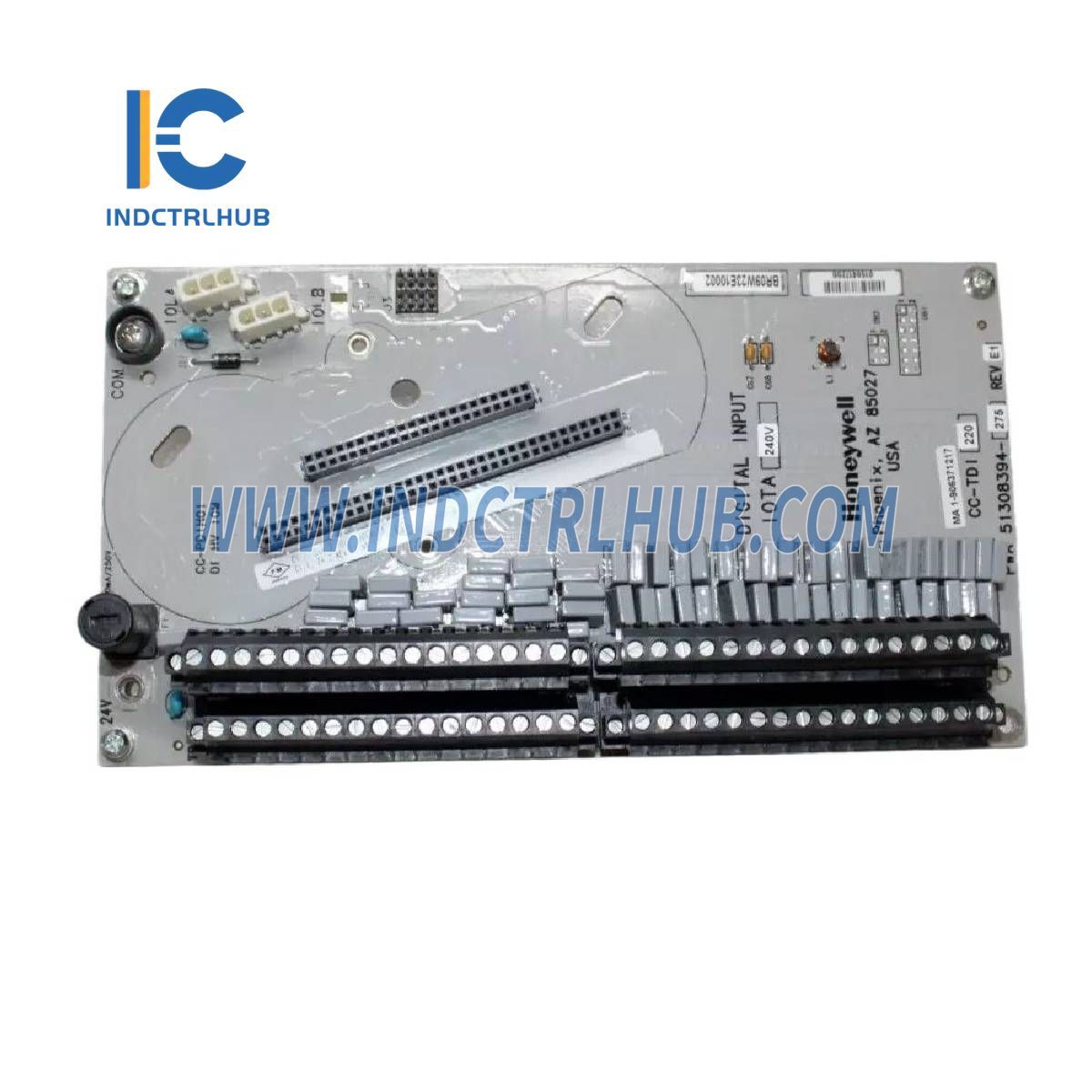

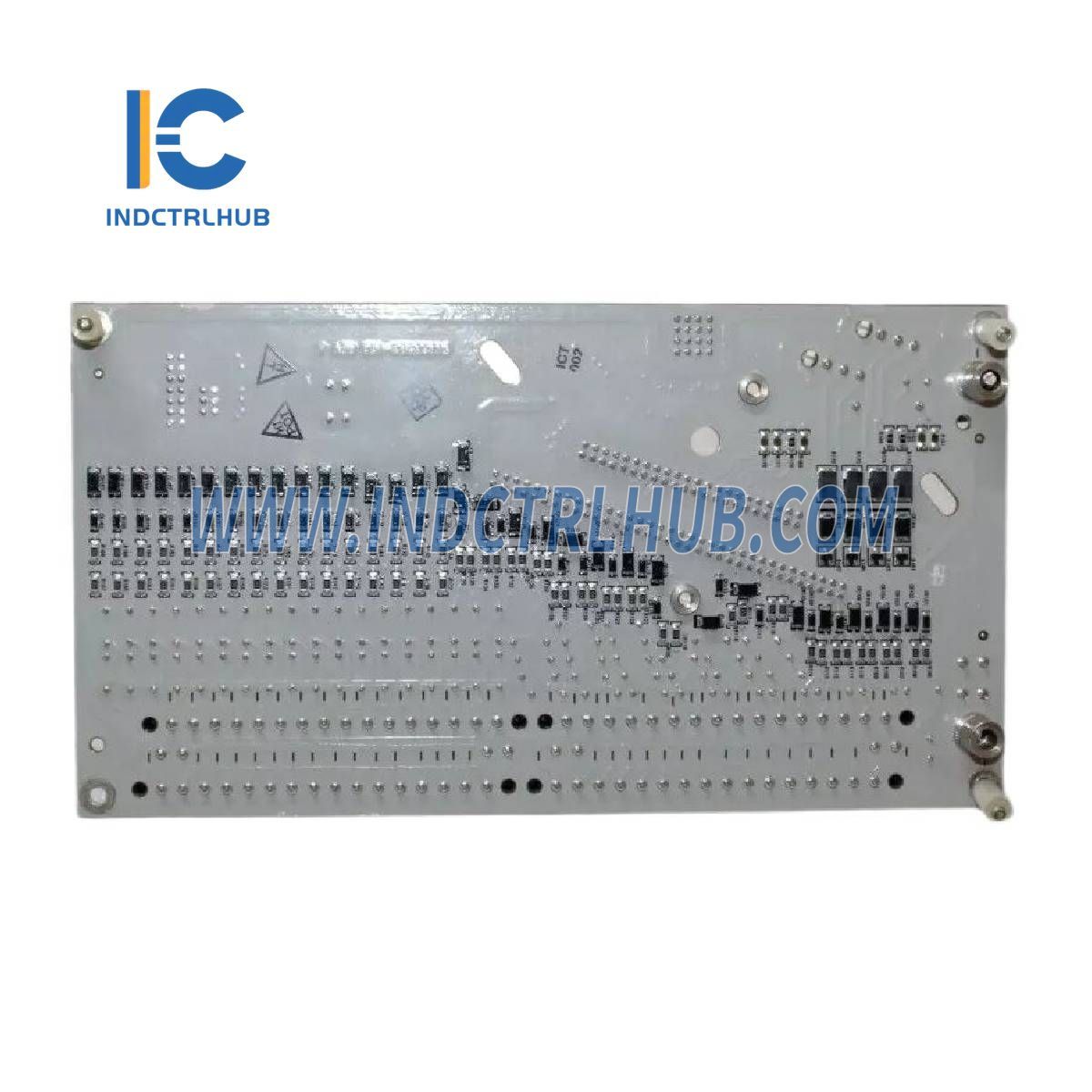

Digitálny vstupný modul Honeywell CC-TDI220 51308394-275 je zariadenie digitálneho vstupu s vysokým napätím v rámci platformy Honeywell Series C, navrhnuté pre priemyselné automatizačné aplikácie, ako sú tie v systéme Experion Process Knowledge System (PKS) alebo systémoch Safety Manager. Podporuje 32 vstupných kanálov s galvanickou izoláciou a umožňuje pripojenie vysokonapäťových vstupov (až do 240 V AC RMS alebo 125 V DC) z rôznych zostáv ukončenia vstupov/výstupov (IOTA). Vďaka optickej izolácii a robustnému filtrovaniu zabezpečuje spoľahlivé spracovanie signálov pre bezpečnosť a riadenie v náročných priemyselných prostrediach.
Technické informácie
| Parameter | Špecifikácie |
|---|---|
| Výrobca | Honeywell |
| Číslo modelu/dielu | CC-TDI220 51308394-275 |
| Popis | Modul digitálnych vstupov |
| Všeobecné špecifikácie | |
| Model vstupu / výstupu | CC-PDIH01 – Digitálny vstup vysokého napätia |
| Vstupné kanály | 32 |
| Galvanická izolácia (od poľa k logickej spoločnej zemi) | 1500 V AC RMS alebo ±1500 V DC |
| Izolačná technika | Optický |
| Modely IOTA | |
| 120 V AC modely IOTA | CC-TDI110 (Neredundantný, 9") CC-TDI120 (redundantný, 12") CC-TDI151 (neredundantný, 12") |
| Modely IOTA 240 V str | CC-TDI220 (neredundantný, 9") CC-TDI230 (redundantný, 12") |
| Špecifikácie špecifické pre IOTA | |
| Parameter | CC-TDI151 |
| Menovité napätie | 120 V str (PROX) |
| Rozsah napájania digitálneho vstupu | 90-132 V str RMS |
| Minimálny prúd snímania (stav ZAP) | 7,5 mA RMS pri 90 V RMS 10 mA RMS pri 132 V RMS |
| Maximálny prúd snímania (stav VYP) | 2,0 mA RMS |
| Minimálne napätie zapnutia (stav ZAP) | 90 V str RMS |
| Maximálne napätie poklesu (stav VYP) | 20 V str RMS |
| Absolútne oneskorenie cez vstupný filter a izoláciu | maximálne 25 ms |
| Frekvenčný rozsah | 47-63 Hz |
| Parameter | CC-TDI110 & CC-TDI120 |
| Menovité napätie | 120 V str |
| Rozsah napájania digitálneho vstupu | 90-132 V str RMS |
| Minimálny prúd snímania (stav ZAP) | 1,0 mA |
| Maximálny prúd snímania (stav VYP) | 0,32 mA |
| Minimálne napätie zapnutia (stav ZAP) | 90 V str RMS |
| Maximálne napätie poklesu (stav VYP) | 25 V str RMS |
| Absolútne oneskorenie cez vstupný filter a izoláciu | maximálne 25 ms |
| Frekvenčný rozsah | 47-63 Hz |
| Parameter | CC-TDI220 & CC-TDI230 |
| Menovité napätie | 240 V str |
| Rozsah napájania digitálneho vstupu | 180-264 V str RMS |
| Minimálny prúd snímania (stav ZAP) | 1,11 mA RMS |
| Maximálny prúd snímania (stav VYP) | 0,32 mA RMS |
| Minimálne napätie zapnutia (stav ZAP) | 180 V AC RMS |
| Maximálne napätie poklesu (stav VYP) | 50 V AC RMS |
| Absolútne oneskorenie cez vstupný filter a izoláciu | maximálne 25 ms |
| Frekvenčný rozsah | 47-63 Hz |
| Parameter | CC-TDI220 & CC-TDI230 (špecifické pre 125 V DC) |
| Menovité napätie | 125 V DC |
| Rozsah napájania digitálneho vstupu | 100-138 V DC |
| Minimálny prúd snímania (stav ZAP) | 1,2 mA |
| Maximálny prúd snímania (stav VYP) | 0,32 mA |
| Minimálne napätie zapnutia (stav ZAP) | 100 V DC |
| Maximálne napätie poklesu (stav VYP) | 25 V DC |
| Absolútne oneskorenie cez vstupný filter a izoláciu | maximálne 10 ms |
| Frekvenčný rozsah | N/A |
