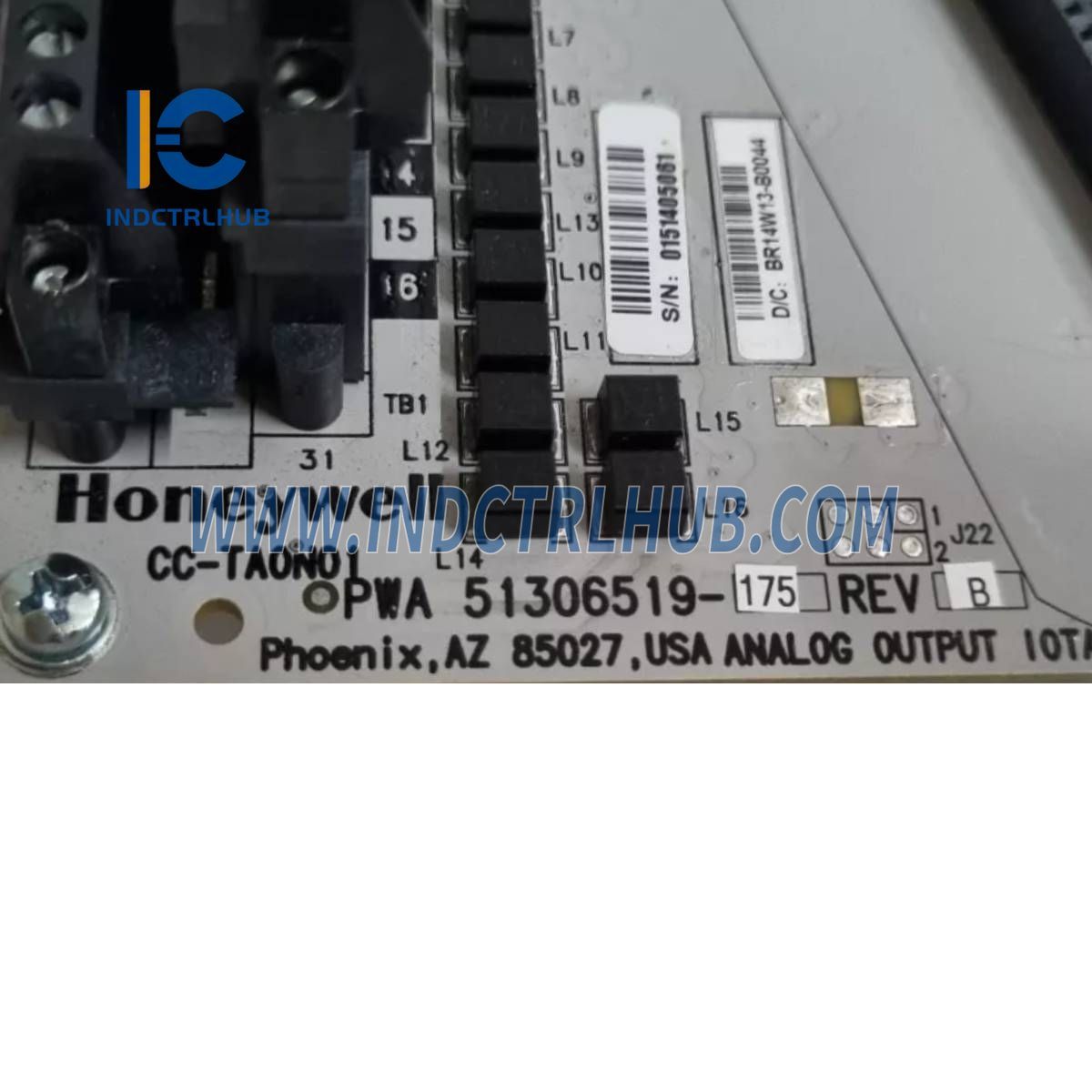

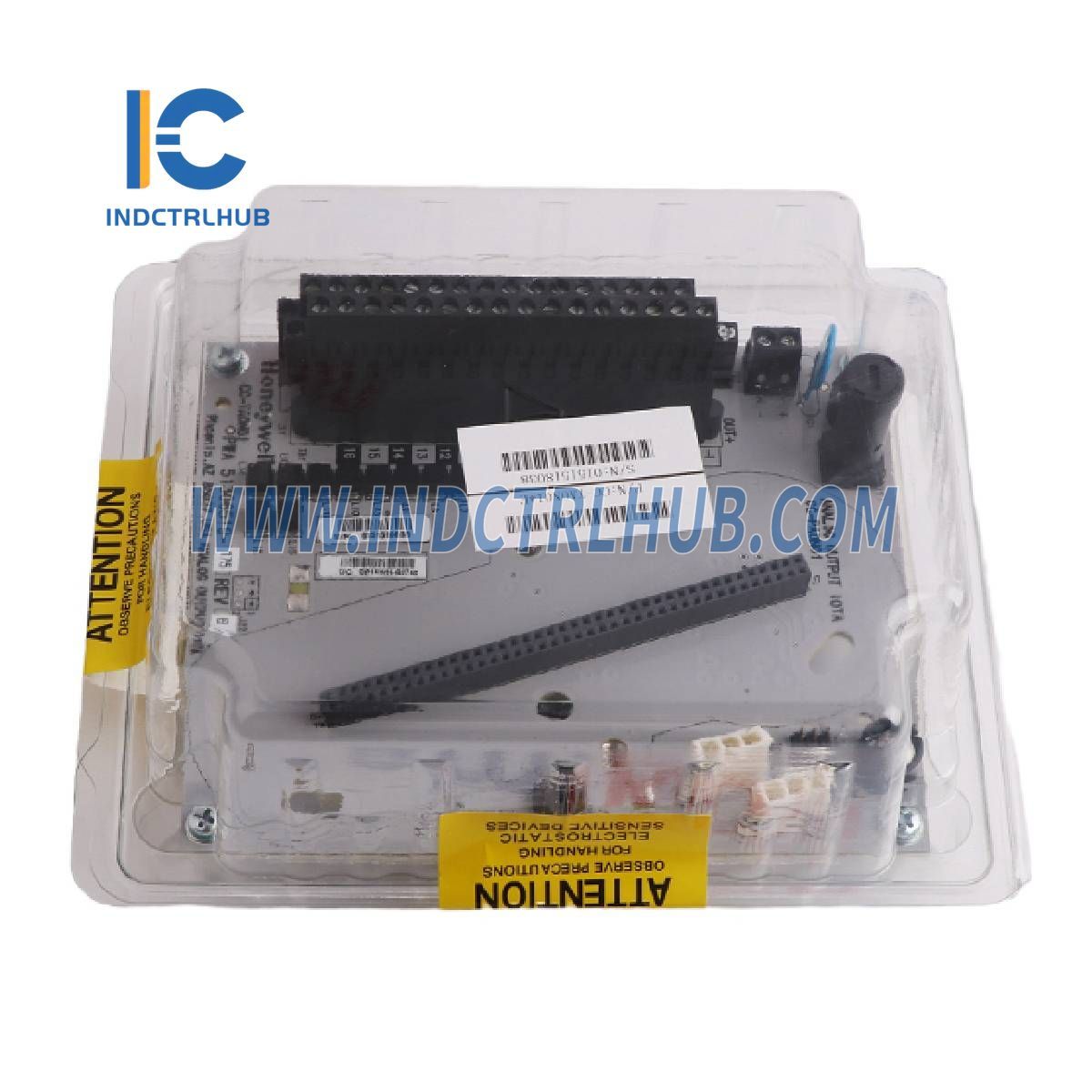

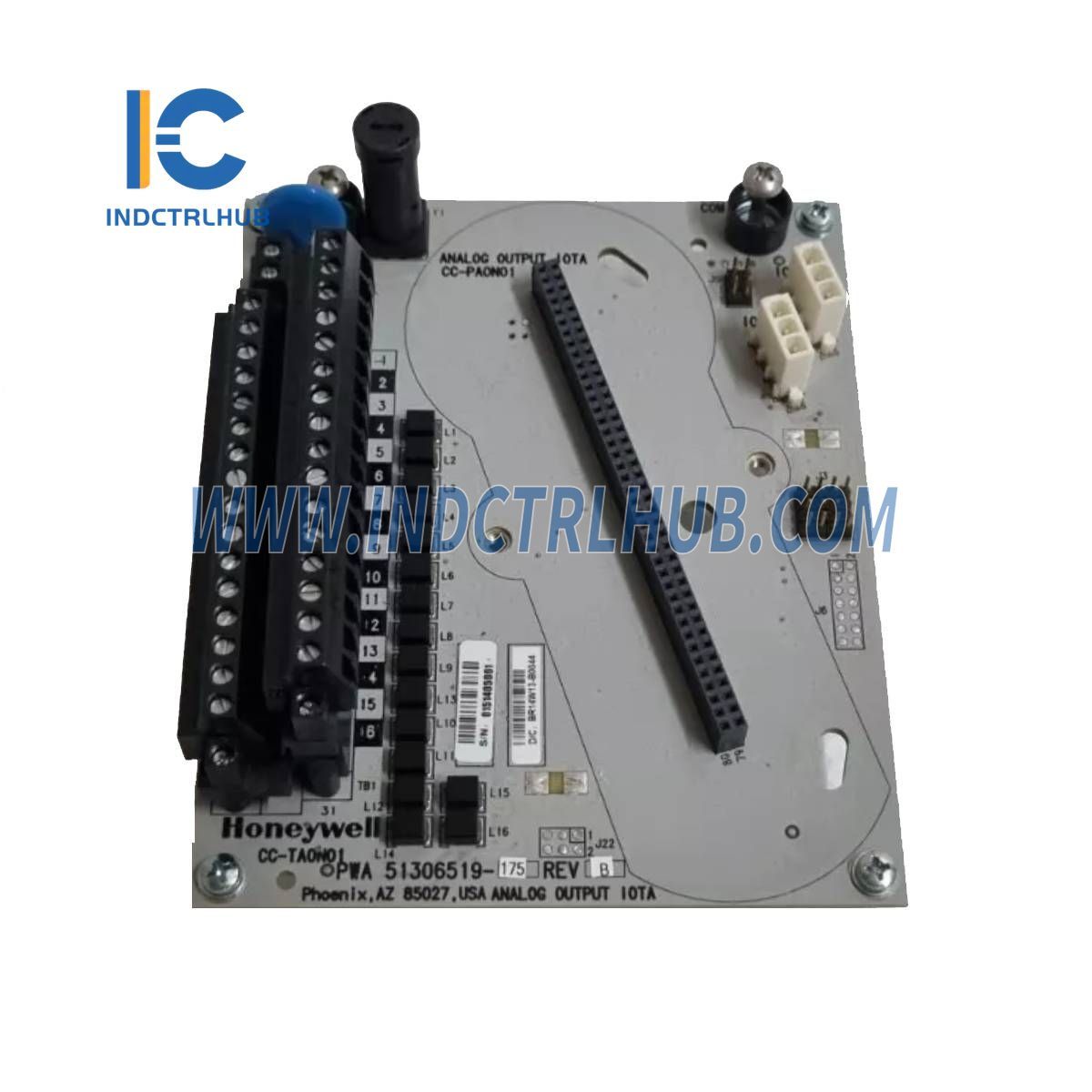

Honeywell CC-TAON01 modul s analógovým výstupom
Honeywell CC-TAON01 modul s analógovým výstupom
Manufacturer: Honeywell
Product No.: CC-TAON01
Condition:1000 skladom
Product Type: Analógový výstupný modul
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
Všeobecné informácie
|
Výrobca |
Honeywell |
|---|---|
|
Model/Číslo dielu |
CC-TAON01 |
|
Popis |
Analógový výstupný modul |
Funkcia
Modul analógového výstupu (AO) poskytuje vysokú konštantnú prúdovú úroveň pre akčné členy a zariadenia na zaznamenávanie/indikáciu.
Významné vlastnosti
_ Rozsiahla samo-diagnostika
_ Voliteľná redundancia
_ Konfigurovateľné správanie v bezpečnom stave (FAILOPT) pre každý kanál
_ Čítanie spätného výstupu a alarm pri nezrovnalosti
_ Nezápalný výstup
FAILOPT (Prevádzka v bezpečnom režime)
_ Podporuje parameter FAILOPT pre každý kanál samostatne.
_ Každý kanál môže byť nakonfigurovaný na ULOŽENIE POSLEDNEJ HODNOTY alebo PREPNUTIE na BEZPEČNÚ HODNOTU.
_ Ak elektronika zariadenia IOM zlyhá, výstup vždy prejde na nulu (bezpečný stav).
Detekcia prerušeného vodiča
_ Detekuje a oznamuje prerušenie vodiča v poli s indikáciou Softvérovej chyby kanála.
Technické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Model vstupov/výstupov |
CC-PAON01 - Analógový výstup s vysokou úrovňou |
|
Modely IOTA |
CC-TAON01 (Neredundantný, 6_)CC-TAON11 (Redundantný, 12_) |
|
Typ výstupu |
4-20 mA |
|
Výstupné kanály |
16 |
|
Výstupné vlnkovanie |
< 100 mV špička-špička pri frekvencii napájacej siete, cez záťaž 250 Ω |
|
Posun výstupnej teploty |
0,005 % z plného rozsahu/°C |
|
Presnosť spätného čítania výstupu |
±4 % z plného rozsahu |
|
Linearita výstupného prúdu |
± 0,05 % z nominálneho plného rozsahu |
|
Rozlíšenie |
± 0,05 % z plného rozsahu |
|
Kalibrovaná presnosť |
± 0,35 % z plného rozsahu (25 °C) vrátane linearity |
|
Priamo nastaviteľný rozsah výstupného prúdu |
0 mA, 2,9 mA až 21,1 mA |
|
Maximálna odporová záťaž |
800 ohmov (24 V napájanie = 22 VDC cez 28 VDC) |
|
Maximálne výstupné napätie súladu |
16 V (24 V napájanie = 22 VDC cez 28 VDC) |
|
Maximálne napätie otvoreného obvodu |
22 V |
|
Čas odozvy (kód vstupu DAC na výstup) |
Stabilizuje sa do 1 % konečnej hodnoty do 80 ms |
|
Medzera (0 mA) výstupu k poľu pri prepnutí |
10 ms max (platí len pre redundanciu) |
