Prehľad produktu

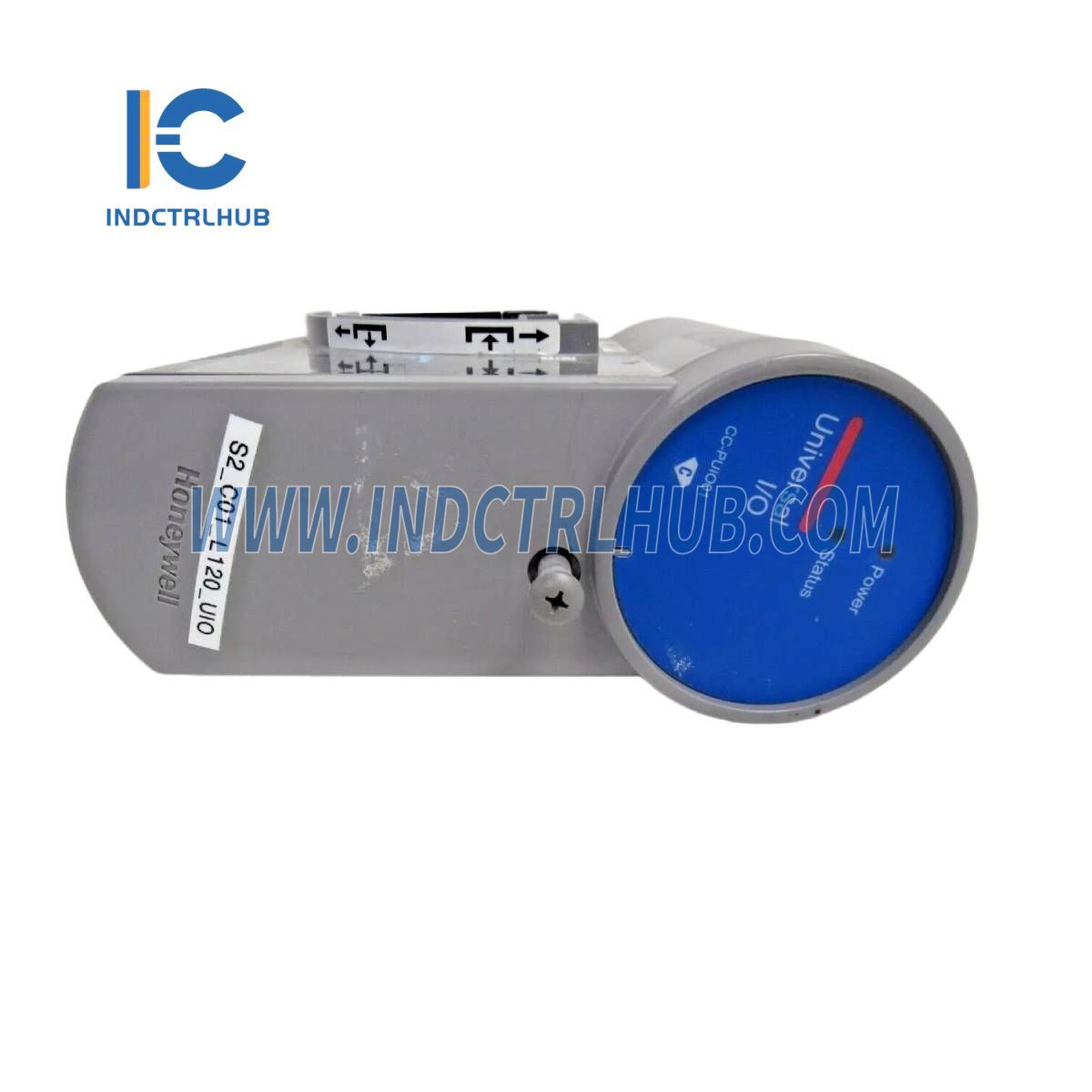

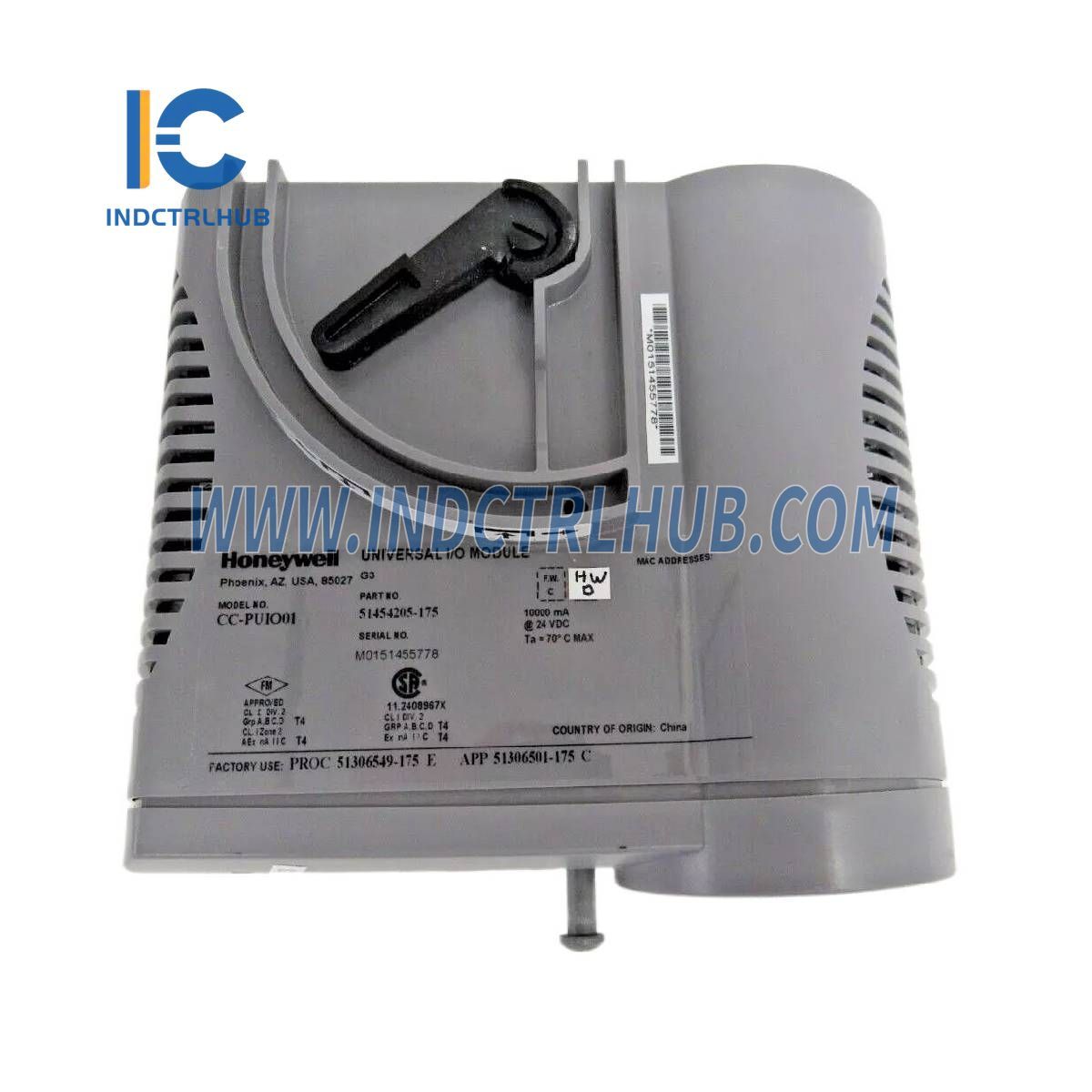

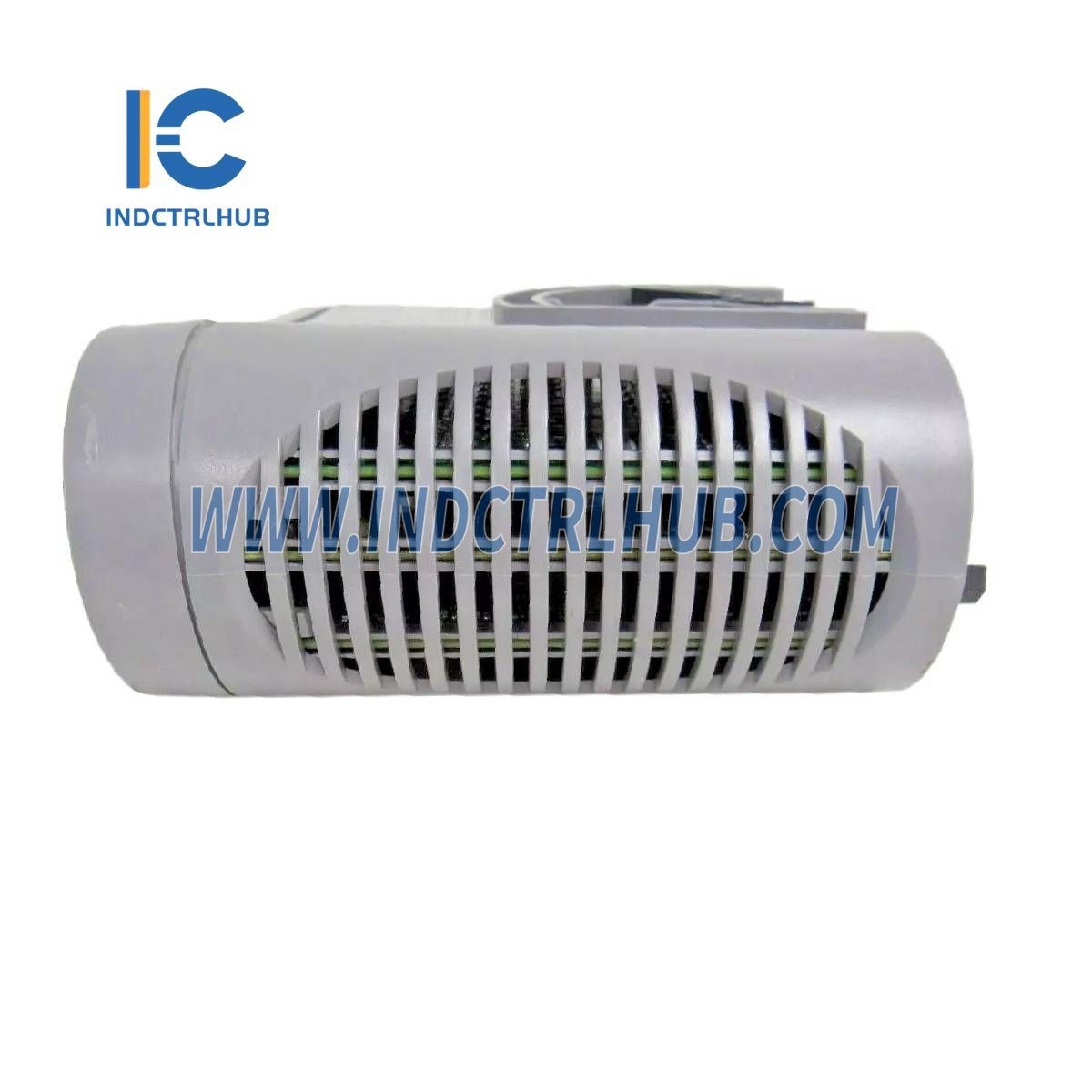

Modul Honeywell CC-PUIO01 51454205-175 Universal Input Output je všestranné, bezpečnostne orientované I/O zariadenie navrhnuté pre platformu Honeywell Series C v rámci systému Experion Process Knowledge System (PKS) alebo Safety Manager. Tento modul podporuje až 32 kanálov, konfigurovateľných pre analógové aj digitálne vstupy/výstupy s komunikáciou HART, čo ponúka flexibilitu pre priemyselné automatizačné aplikácie. Disponuje 16-bitovým A/D prevodníkom pre vstupy, 12-bitovým rozlíšením pre výstupy a robustnou diagnostikou (napr. detekcia prerušenia vodiča), čím zabezpečuje presné spracovanie signálu a spoľahlivý výkon v náročných podmienkach.
Technické informácie
| Parameter | Špecifikácie |
|---|---|
| Výrobca | Honeywell |
| Model/Číslo dielu | CC-PUIO01 51454205-175 |
| Popis | Univerzálny vstup/výstup |
| Analógový vstup s HART | |
| Typ vstupu | Prúd (2-, 3- alebo 4-vodičové zariadenia) |
| Vstupné kanály | Maximálne 32 na modul (s detekciou otvoreného vodiča alebo bez nej) |
| Rozlíšenie A/D prevodníka | 16-bitový |
| Vstupný rozsah | 0-20 mA alebo 4-20 mA |
| Pomer potlačenia normálneho režimu pri 60 Hz | 12 dB |
| Odozva filtra normálneho režimu | Jednopólový, -3 dB pri 16 Hz |
| Presluch, DC až 60 Hz (kanál ku kanálu) | 60 dB |
| Vstupná impedancia | 250 Ω nominálny |
| Maximálne vstupné napätie (akýkoľvek vstup vzhľadom na spoločný bod, bez poškodenia) | +36 V DC až -1,1 V DC |
| Rýchlosť skenovania vstupu | 50 ms |
| Presnosť hardvéru | 0,1 % z plného rozsahu (23,5 ± 2 °C) 0,17 % z plného rozsahu (-40 až +70 °C) |
| Úprava napájania vysielača v teréne | Prúd obmedzený na 24 mA |
| Vstupný filter | Prvého rádu dolnopriepustný filter, 16 Hz |
| Kanály (špecifické pre vstup impulzov) | 15, 16, 17, 18 |
| Frekvencia (vstup impulzov) | 0-10 kHz |
| Minimálna šírka impulzu | 50 µs |
| Pracovný cyklus | Akýkoľvek pracovný cyklus spĺňajúci minimálnu šírku impulzu |
| Analógový výstup s HART | |
| Typ výstupu | Prúdová slučka 4-20 mA |
| Výstupné kanály | Maximálne 32 na modul (s detekciou otvoreného vodiča alebo bez nej) |
| Výstupný šum | < 125 mV špička-špička pri frekvencii napájacej siete, cez záťaž 250 Ω |
| Teplotný drift výstupu | 0,001 % plnej škály/°C |
| Presnosť spätného čítania výstupu | 0,25 % plnej škály |
| Linearita výstupného prúdu | ± 0,05 % nominálnej plnej škály |
| Rozlíšenie | 12-bitový |
| Kalibrovaná presnosť | < 0,5 % plnej škály (25 °C) vrátane linearity |
| Priamo nastaviteľný rozsah výstupného prúdu | 0 mA až 23 mA |
| Maximálna odporová záťaž (napájanie 24 V = 22 V DC až 28 V DC) | 700 ohmov |
| Maximálne výstupné napätie v súlade (napájanie 24 V = 22 V DC až 28 V DC) | 14 V DC |
| Maximálne napätie otvoreného obvodu | 24 V DC |
| Čas odozvy (kód vstupu DAC na výstup) | 2 ms |
| Medzera (0 mA) výstupu do poľa pri prepnutí | 0 ms (obaja partneri nepretržite aktívni) |
| Digitálny vstup (detekcia kontaktu, prvá sada) | |
| Napätie otvoreného kontaktu | 24 V DC |
| Prúd skratového prúdu | 7 mA |
| Otvorený kontakt | 15 kΩ > 0.1 W |
| Zatvorený kontakt | 5 kΩ > 0.25 W |
| Detekcia zatvoreného kontaktu | 1.8 mA < I < 6 mA |
| Detekcia otvoreného kontaktu | 0.7 mA < I < 1.8 mA |
| Detekcia prerušeného vodiča | I < 0.7 mA |
| Vstupný filter | Prvého rádu dolnopriepustný filter, 16 Hz |
| Digitálny vstup (detekcia kontaktu, druhá sada) | |
| Napätie otvoreného kontaktu | 24 V DC |
| Prúd zatvoreného kontaktu | 7 mA ± 5 % (po detekcii otvoreného stavu) 3.5 mA ± 5 % (po detekcii zatvoreného stavu) |
| Detekcia zatvoreného kontaktu | I > 2.81 mA |
| Detekcia otvoreného kontaktu | I < 1.8 mA |
| Vstupný filter | Prvého rádu dolnopriepustný filter, 16 Hz |
