Product Description
Prehľad produktu

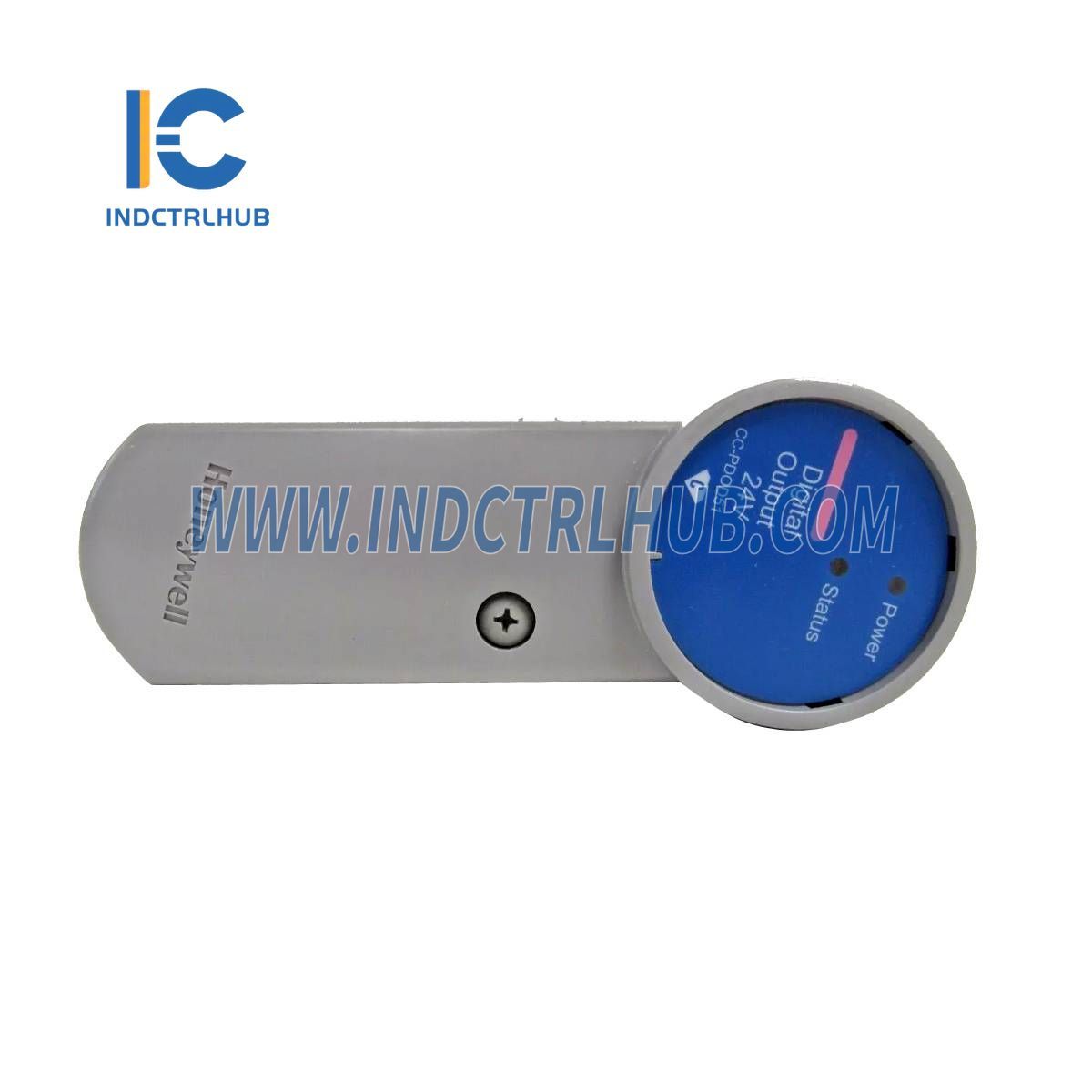

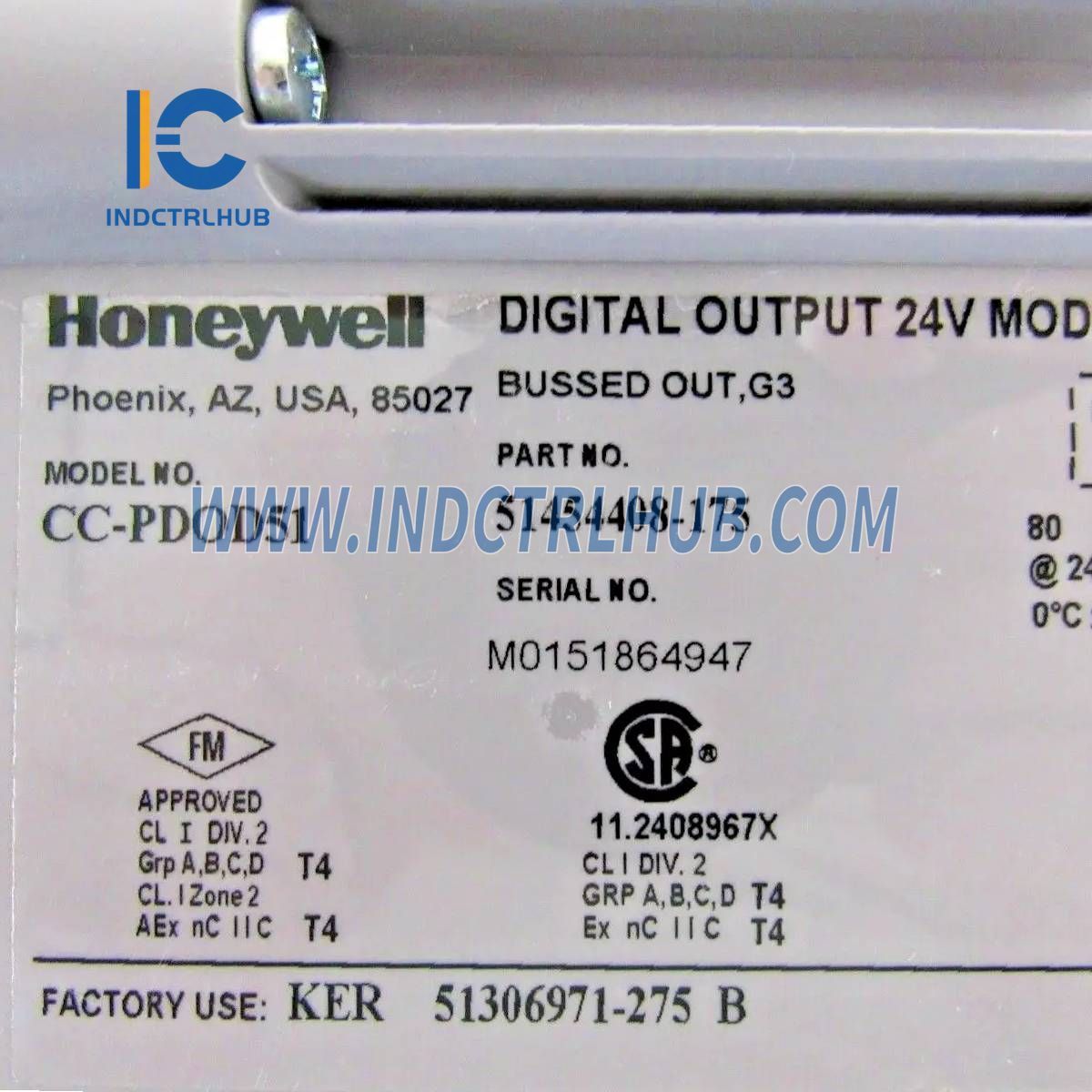

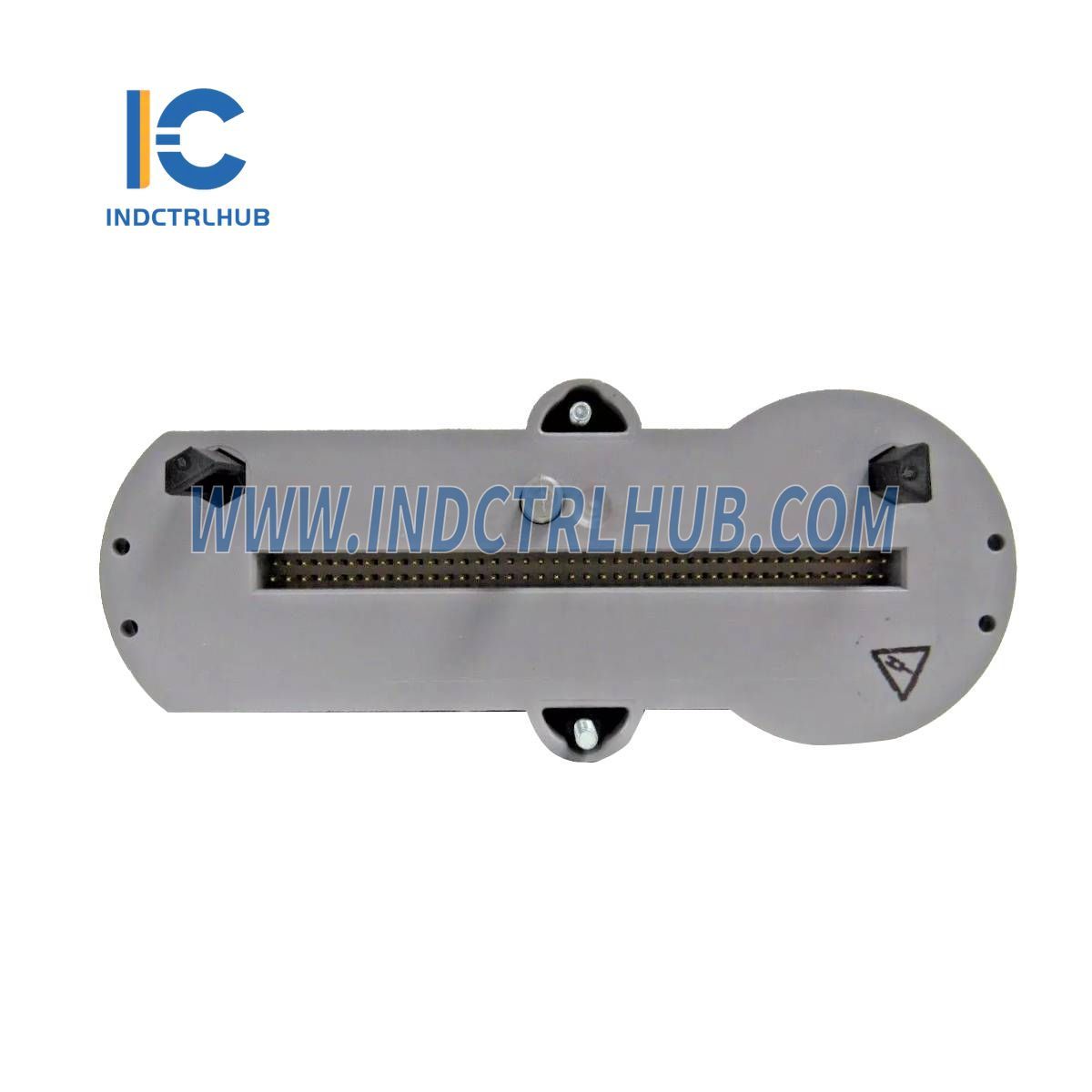

Výrobca: Honeywell
Model/Číslo dielu: CC-PDOD51
Popis: Izolovaný digitálny výstupný modul 24VDC (typ SINK)
Kľúčové vlastnosti a špecifikácie
Všeobecná funkčnosť
- Funkcia: Modul DO24V (digitálny výstup 24V) je navrhnutý na spoľahlivé prepínanie 24V digitálnych výstupných signálov na ovládanie externých procesných zariadení, elektromagnetických ventilov a medzikrokových relé.
- Izolácia: Izolované od poľa so zbernicovým výstupom, zabezpečujúce bezpečnú a spoľahlivú prevádzku.
- Ochrana: Povrchová úprava pre zvýšenú odolnosť v priemyselnom prostredí.
Podrobné špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Číslo modelu | CC-PDOD51 – 24V digitálny výstup, izolovaný od poľa, zbernicový výstup, povrchová úprava |
| Kompatibilita IOTA | CC-TDOD51 (neredundantný, 9") / CC-TDOD61 (redundantný, 12") |
| Výstupné kanály | 32 |
| Typ výstupu | SINK (Open Drain) |
| Zaťažovacie napätie | 15 - 30 VDC (max) |
| Zaťažovací prúd | 0,1 A na kanál (max) |
| Galvanická izolácia | 1000 VAC RMS (izolácia systému od poľa, napájanie poľa dodané používateľom) |
| Napätie v zapnutom stave | 0V DC (pri maximálnom zaťažení prúdom 0,1A) |
| Napätie v stave vypnutia | 24V DC (typické) |
| Prúd úniku v stave vypnutia | 100 µA (max) |
| Čas zapnutia/vypnutia | 10 ms (max) |
| Medzera (0 aktuálnych) výstupu do poľa pri prepnutí | Žiadne (0 ms) – Platí iba pre redundanciu |
