Product Description

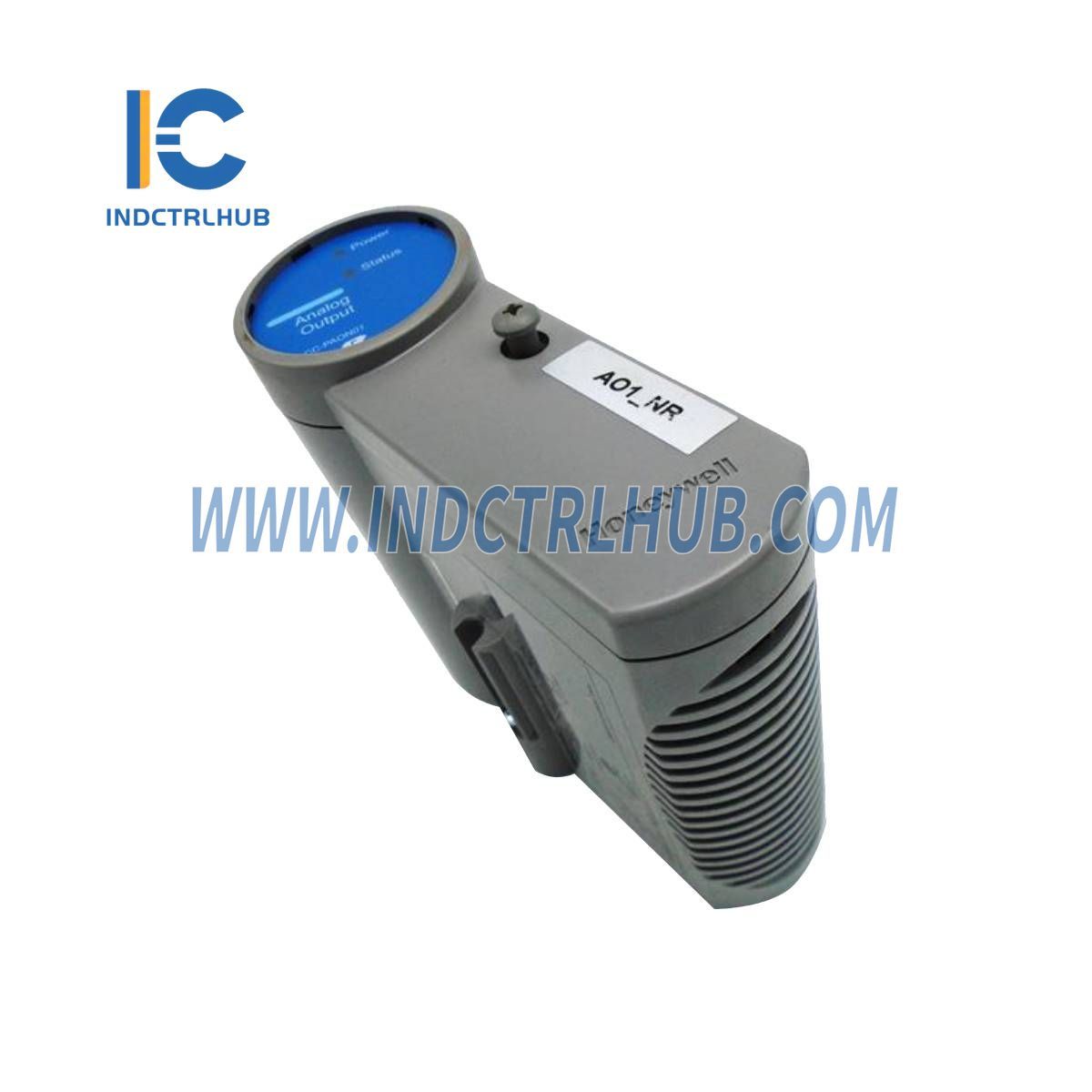

Všeobecné informácie
|
Výrobca |
Honeywell |
|---|---|
|
Model/Číslo dielu |
CC-PAON01 |
|
Popis |
Analógový výstupný modul |
Funkcia
Modul analógového výstupu (AO) poskytuje vysokú úroveň konštantného prúdu pre pohony a zariadenia na zaznamenávanie/indikáciu.
Významné vlastnosti
• Rozsiahla samo-diagnostika
• Voliteľná redundancia
• Konfigurovateľné správanie bezpečného stavu (FAILOPT) pre každý kanál
• Čítanie spätného výstupu a alarm pri nezrovnalosti
• Nezápalný výstup
FAILOPT (Prevádzka v bezpečnom režime)
• Podporuje parameter FAILOPT pre každý kanál samostatne.
• Každý kanál môže byť nakonfigurovaný na ULOŽENIE POSLEDNEJ HODNOTY alebo PREPNUTIE na BEZPEČNÚ HODNOTU.
• Ak elektronika zariadenia IOM zlyhá, výstup vždy prejde na nulu (bezpečný stav).
Detekcia prerušeného vodiča
• Zisťuje a oznamuje prerušenie poľa vodiča s indikáciou Softvérovej chyby kanála.
Technické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Model vstupu/výstupu |
CC-PAON01 - Výstup vysokého úrovne analógu |
|
Modely IOTA |
CC-TAON01 (Neredundantný, 6”)CC-TAON11 (Redundantný, 12”) |
|
Typ výstupu |
4-20 mA |
|
Výstupné kanály |
16 |
|
Výstupný šum |
< 100 mV špička-špička pri frekvencii napájacej siete, cez záťaž 250 Ω |
|
Teplotný drift výstupu |
0,005 % z plného rozsahu/°C |
|
Presnosť spätného čítania výstupu |
±4 % z plného rozsahu |
|
Linearita výstupného prúdu |
± 0,05 % z nominálneho plného rozsahu |
|
Rozlíšenie |
± 0,05 % z plného rozsahu |
|
Kalibrovaná presnosť |
± 0,35 % z plného rozsahu (25 °C) vrátane linearity |
|
Priamo nastaviteľný rozsah výstupného prúdu |
0 mA, 2,9 mA až 21,1 mA |
|
Maximálna odporová záťaž |
800 ohmov (napájanie 24 V = 22 VDC cez 28 VDC) |
|
Maximálne výstupné napätie |
16 V (napájanie 24 V = 22 VDC cez 28 VDC) |
|
Maximálne napätie otvoreného obvodu |
22 V |
|
Čas odozvy (kód vstupu DAC na výstup) |
Stabilizuje sa do 1 % konečnej hodnoty do 80 ms |
|
Medzera (0 mA) výstupu do poľa pri prepnutí |
Maximálne 10 ms (platí iba pre redundanciu) |
