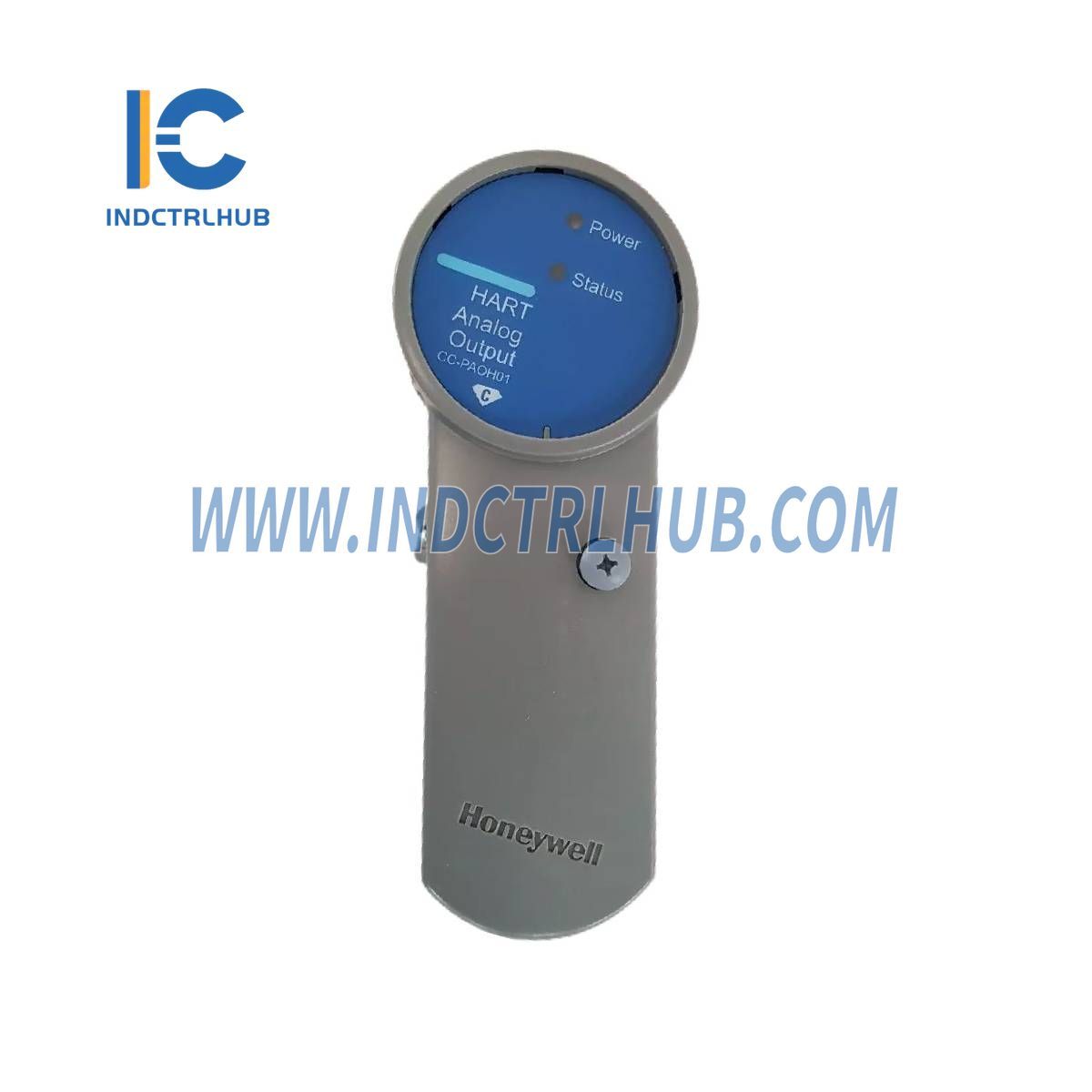

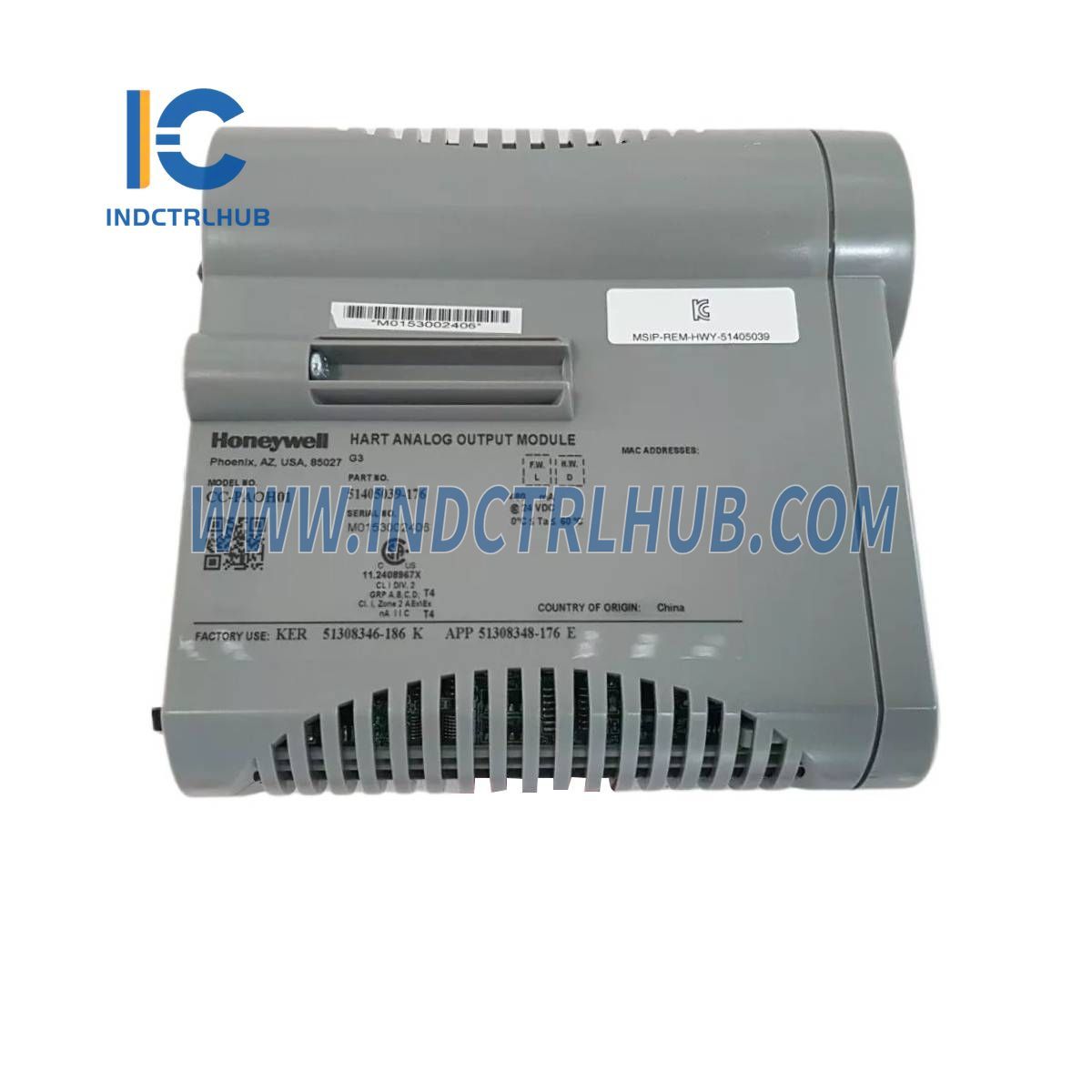

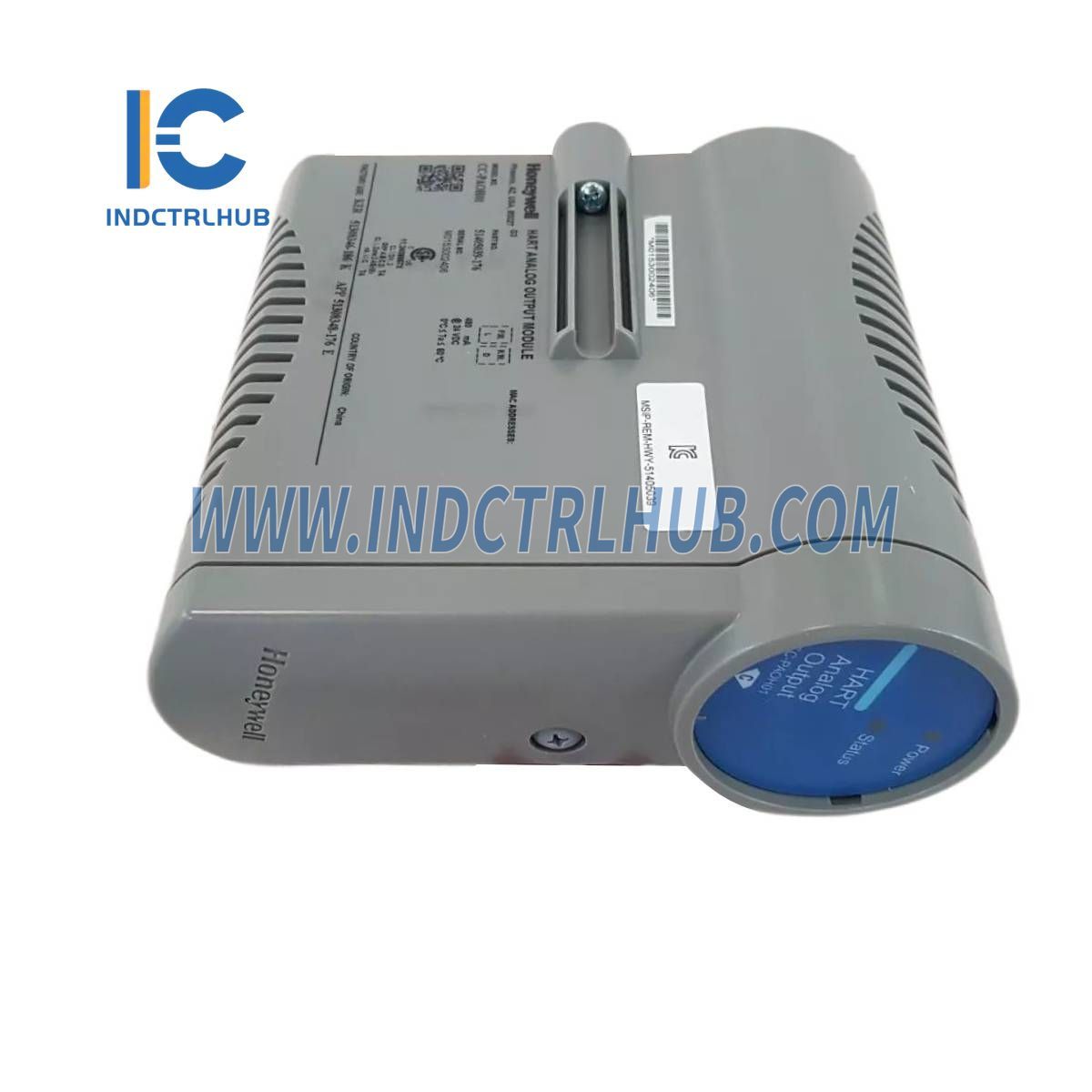

Product Description
Všeobecné informácie
|
Výrobca |
Honeywell |
|---|---|
|
Model/Číslo dielu |
CC-PAOH01 |
|
Popis |
Analógový výstup s HART |
Technické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Model vstupu/výstupu |
CC-PAOH01 - Vysokoúrovňový analógový výstup s HART |
|
Modely IOTA |
Ne-redundantné: CC-TAOX01 (6”), CC-GAOX21 (6”) Redundantné: CC-TAOX11 (12”), CC-GAOX11 (12”) |
|
Typ výstupu |
4-20 mA |
|
Výstupné kanály |
16 |
|
Výstupný šum |
< 100 mV špička-špička pri frekvencii napájacej siete, cez záťaž 250 Ω |
|
Teplotný drift výstupu |
0,005 % z plného rozsahu/°C |
|
Presnosť spätného čítania výstupu |
±4 % z plného rozsahu |
|
Linearita výstupného prúdu |
± 0,05 % z nominálneho plného rozsahu |
|
Rozlíšenie |
± 0,05 % z plného rozsahu |
|
Kalibrovaná presnosť |
± 0,35 % z plného rozsahu (25 °C) vrátane linearity |
|
Priamo nastaviteľný rozsah výstupného prúdu |
0 mA, 2,9 mA až 21,1 mA |
|
Maximálne odporové zaťaženie (napájanie 24 V = 22 VDC až 28 VDC) |
800 ohmov |
|
Maximálne výstupné napätie v súlade (napájanie 24 V = 22 VDC až 28 VDC) |
16 V |
|
Maximálne napätie otvoreného obvodu |
22 V |
|
Čas odozvy (kód vstupu DAC na výstup) |
Stabilizuje sa do 1 % konečnej hodnoty do 80 ms |
|
Medzera (0 mA) výstupu do poľa pri prepnutí |
Maximálne 10 ms (platí iba pre redundanciu) |
