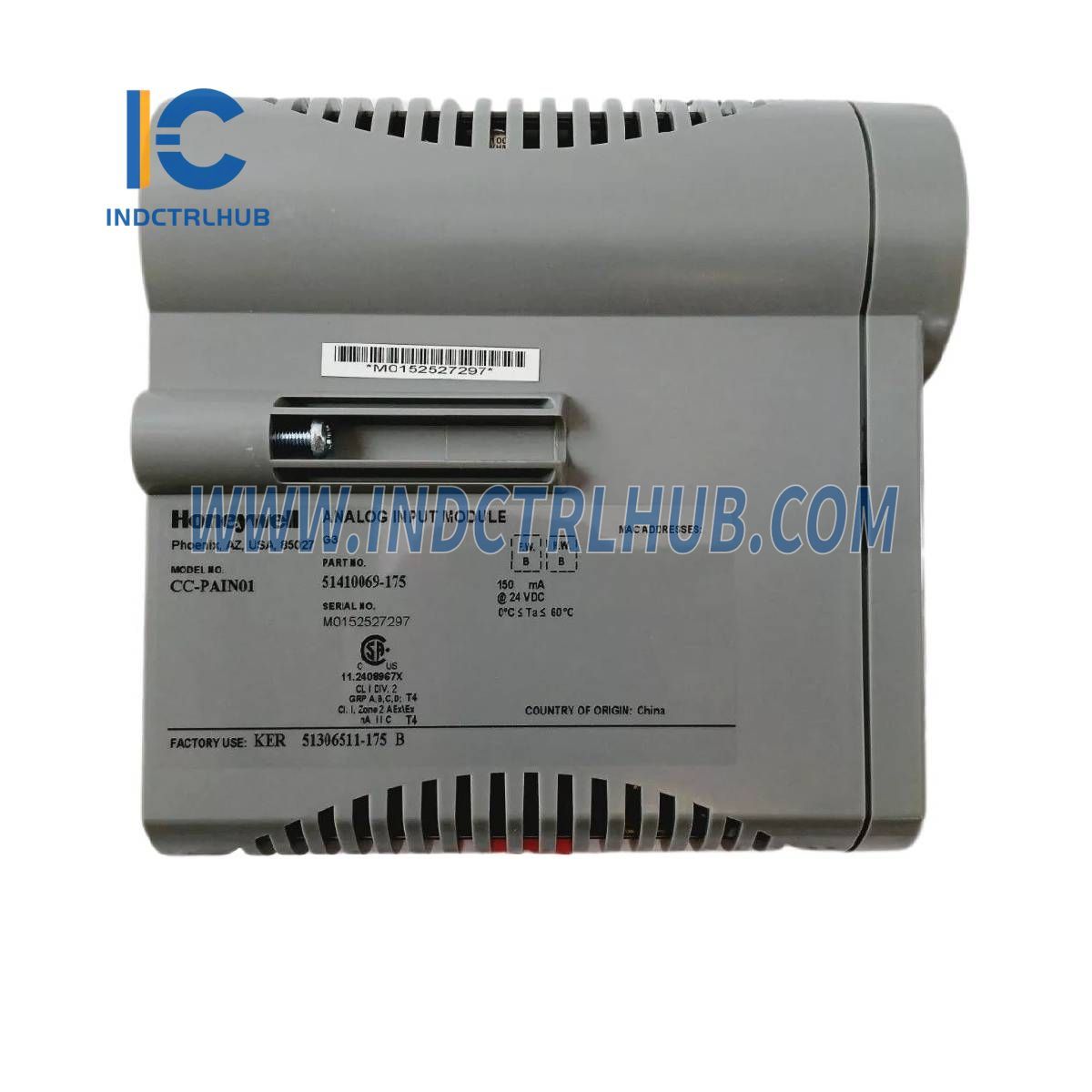

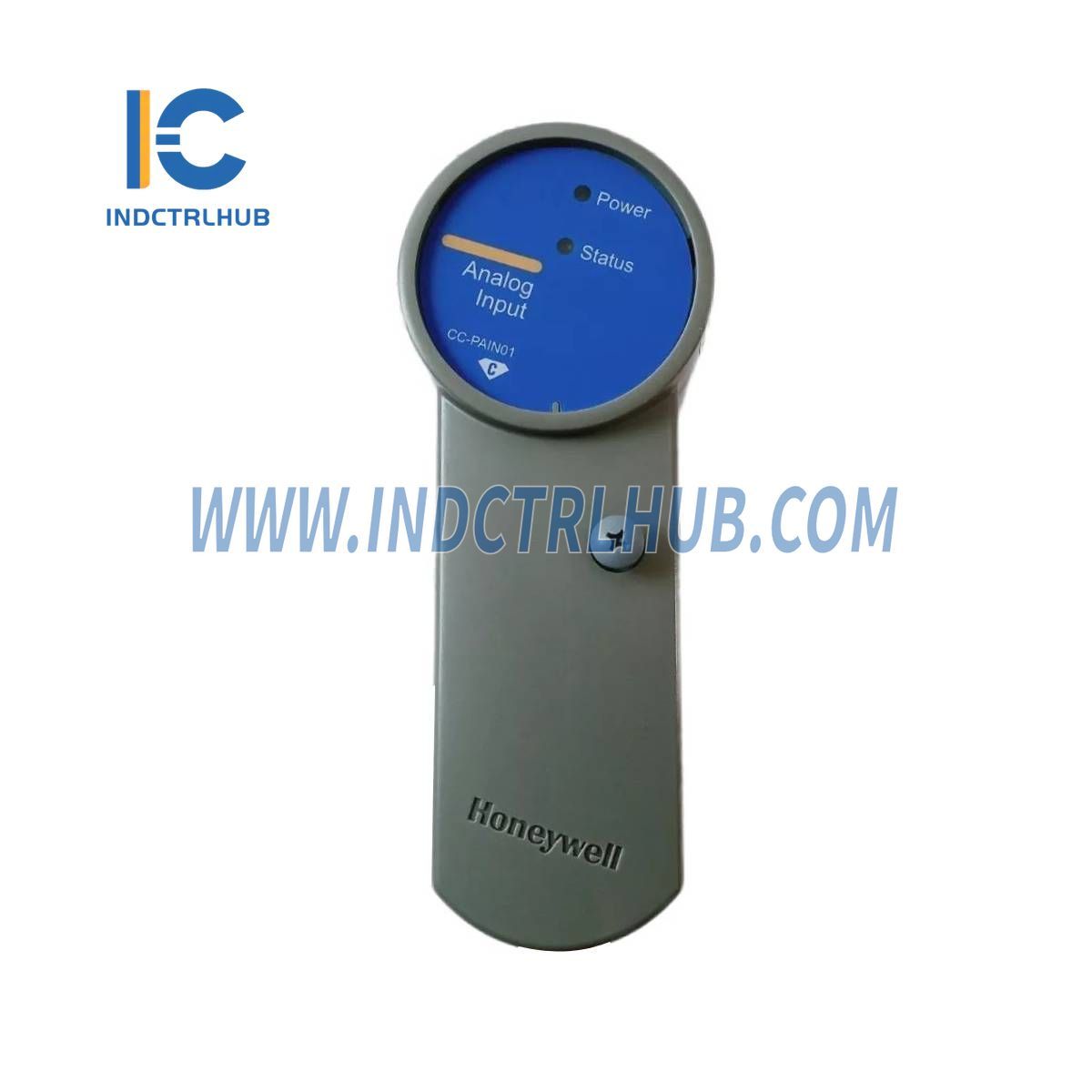

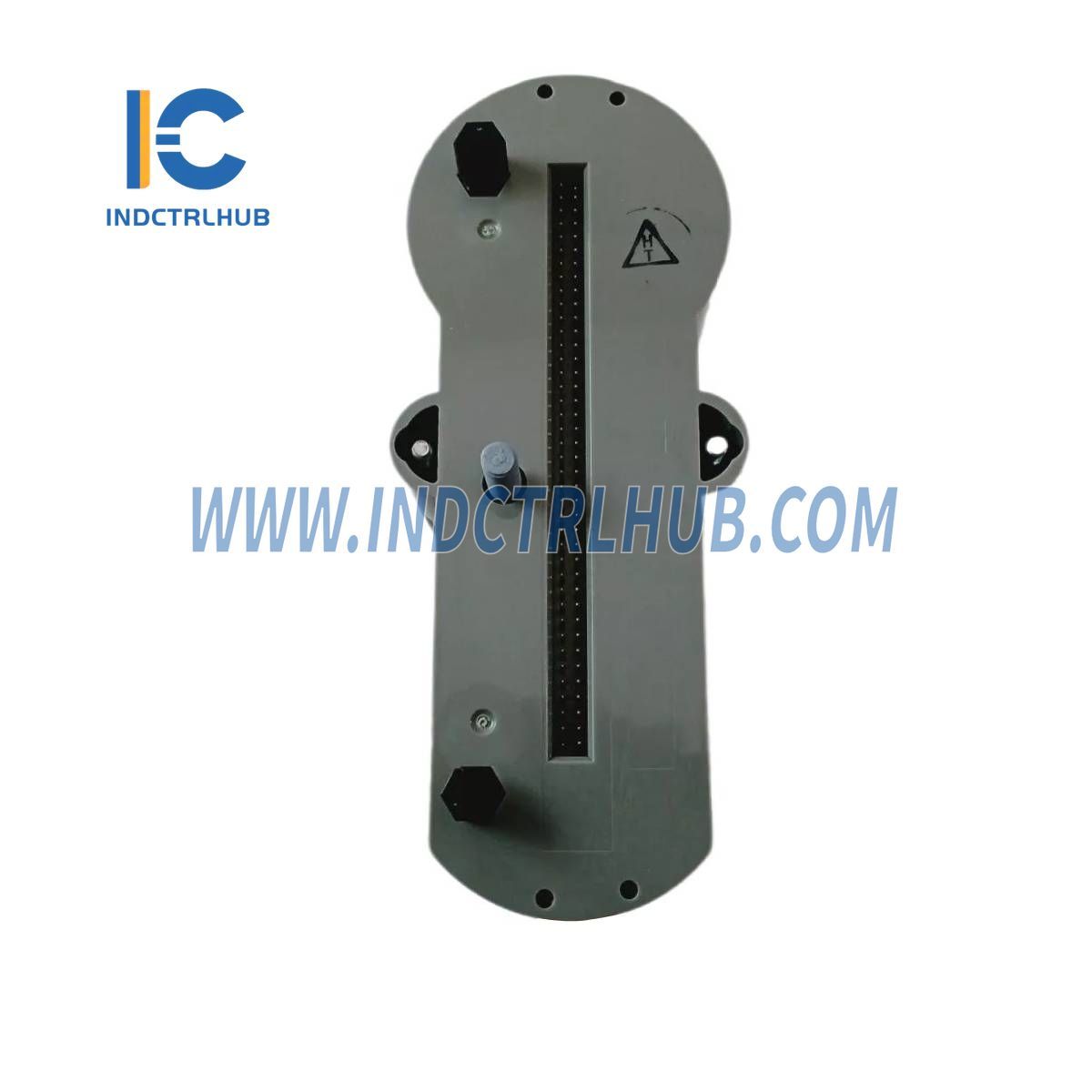

Product Description
Všeobecné informácie
|
Výrobca |
Honeywell |
|---|---|
|
Model/Číslo dielu |
CC-PAIN01 |
|
Popis |
Analógový vstupný modul |
Funkcia
Analógový vstupný modul prijíma vysokonapäťový prúdový vstup zo snímacích zariadení.
Významné vlastnosti
• Rozsiahla samo-diagnostika
• Voliteľná redundancia
• Zabezpečuje nehorľavé napájanie v teréne
• Rýchle skenovanie slučky
Technické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Model vstupu/výstupu |
CC-PAIN01 - Vysokonapäťový analógový vstup |
|
Modely IOTA |
CC-TAIN01 (Neredundantný, 6”)CC-TAIN11 (Redundantný, 12”) |
|
Typ vstupu |
Prúd (2-vodičové alebo samonapájané vysielače) |
|
Vstupné kanály |
16 kanálov (16 jednovodičových) |
|
Poměr potlačenia spoločného režimu (DC až 60 Hz, 500 Ω zdrojová nevyváženosť) |
70 dB |
|
Rozlíšenie A/D prevodníka |
16 bitov |
|
Vstupný rozsah |
4-20 mA (cez 200 Ω) |
|
Pomer potlačenia normálneho režimu (pri 60 Hz) |
20 dB |
|
Odozva filtra normálneho režimu |
Jednopólový RC, -3 dB pri 6,0 Hz |
|
Maximálny vstup normálneho režimu |
± 30 Voltov |
|
Presluch (DC až 60 Hz, kanál ku kanálu) |
-60 dB |
|
Rýchlosť skenovania vstupu |
50 ms |
|
Presnosť hardvéru |
± 0,075 % z plnej škály (23,5°± 2 °C) ± 0,15 % z plnej škály (0 až 60 °C) |
|
Úprava napájania vysielača v teréne |
Individuálne chránené obvody obmedzujúce prúd pre rozhranie triedy 1, divízia 2, nehorľavé. Nie je potrebné žiadne poistkovanie. |
