Product Description
Prehľad produktu

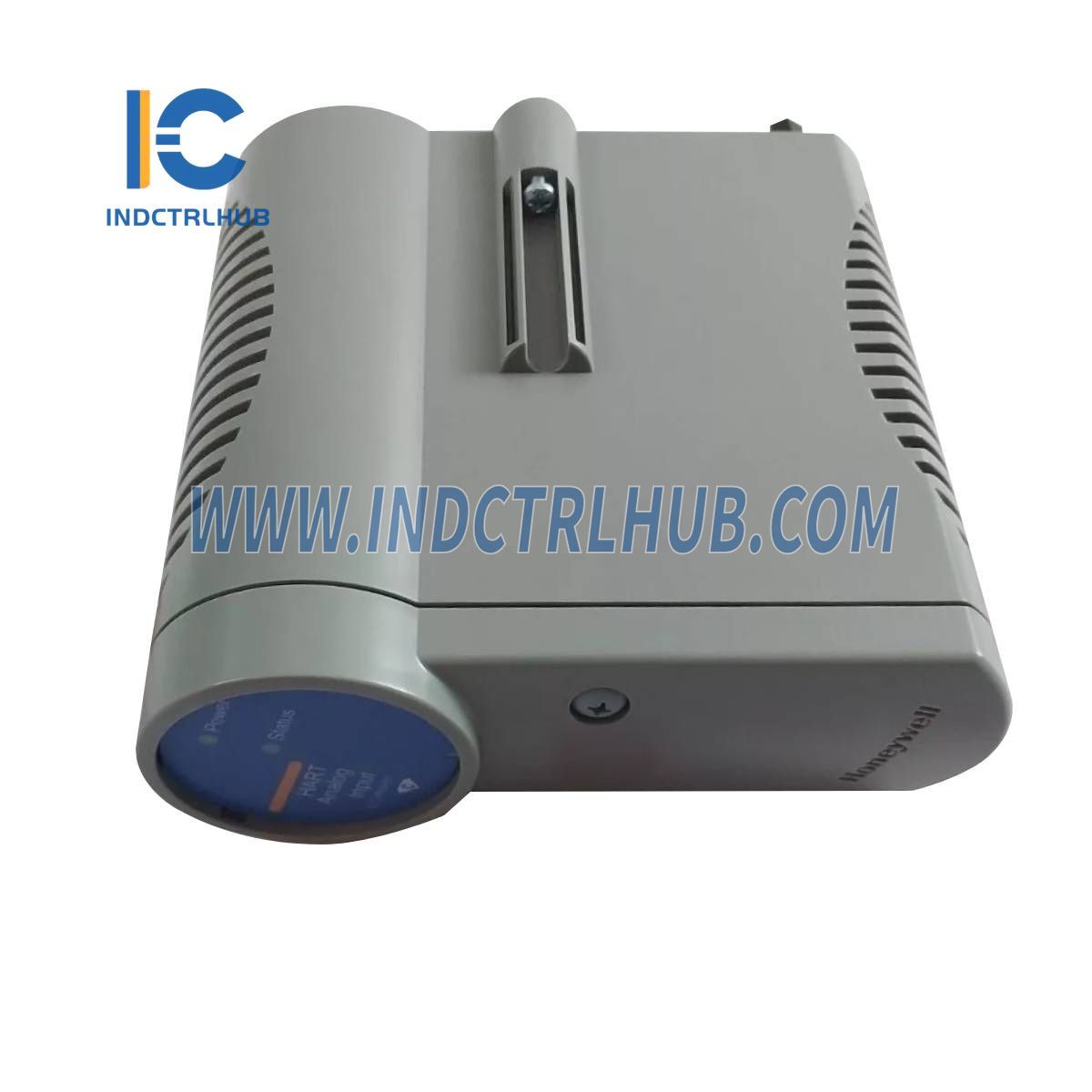

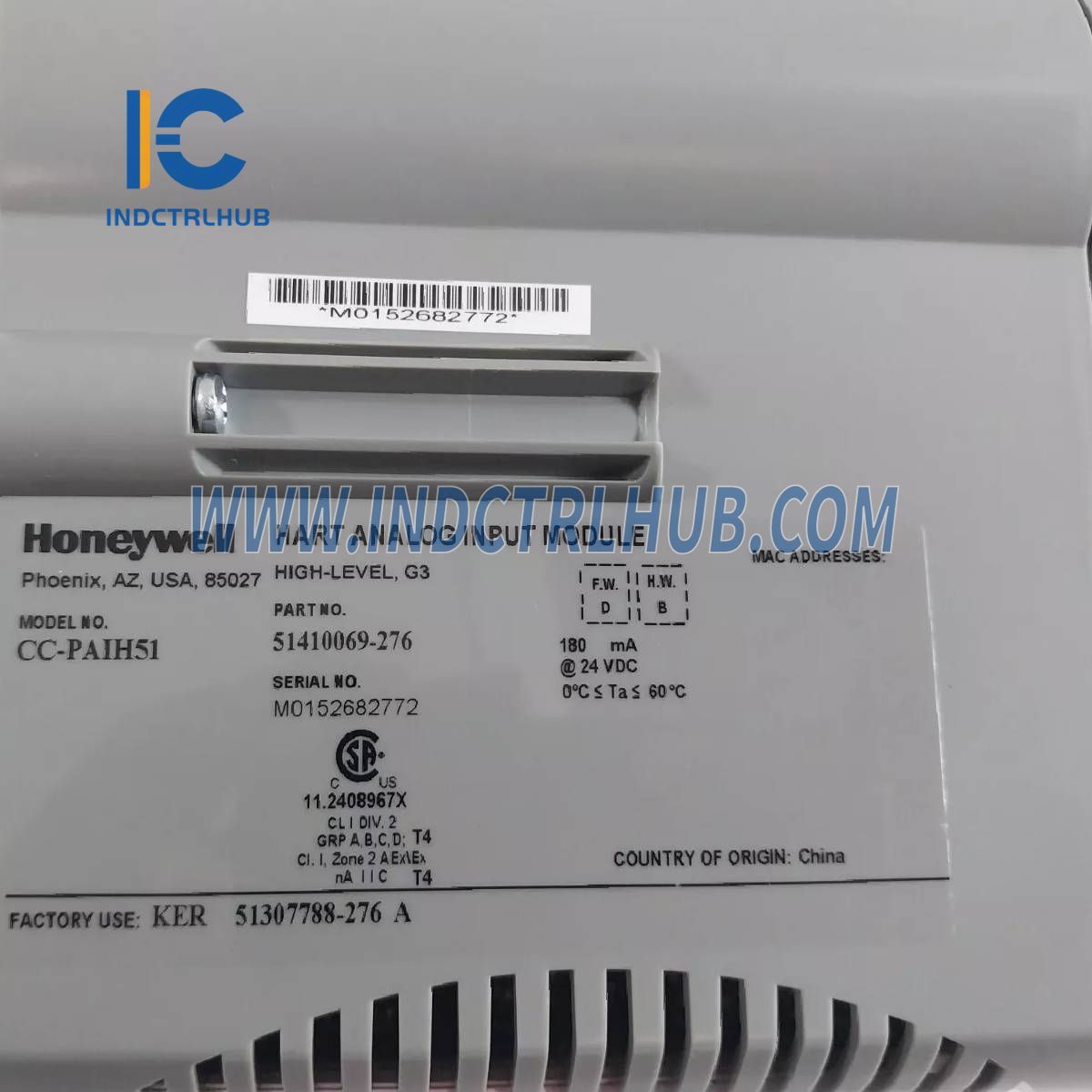

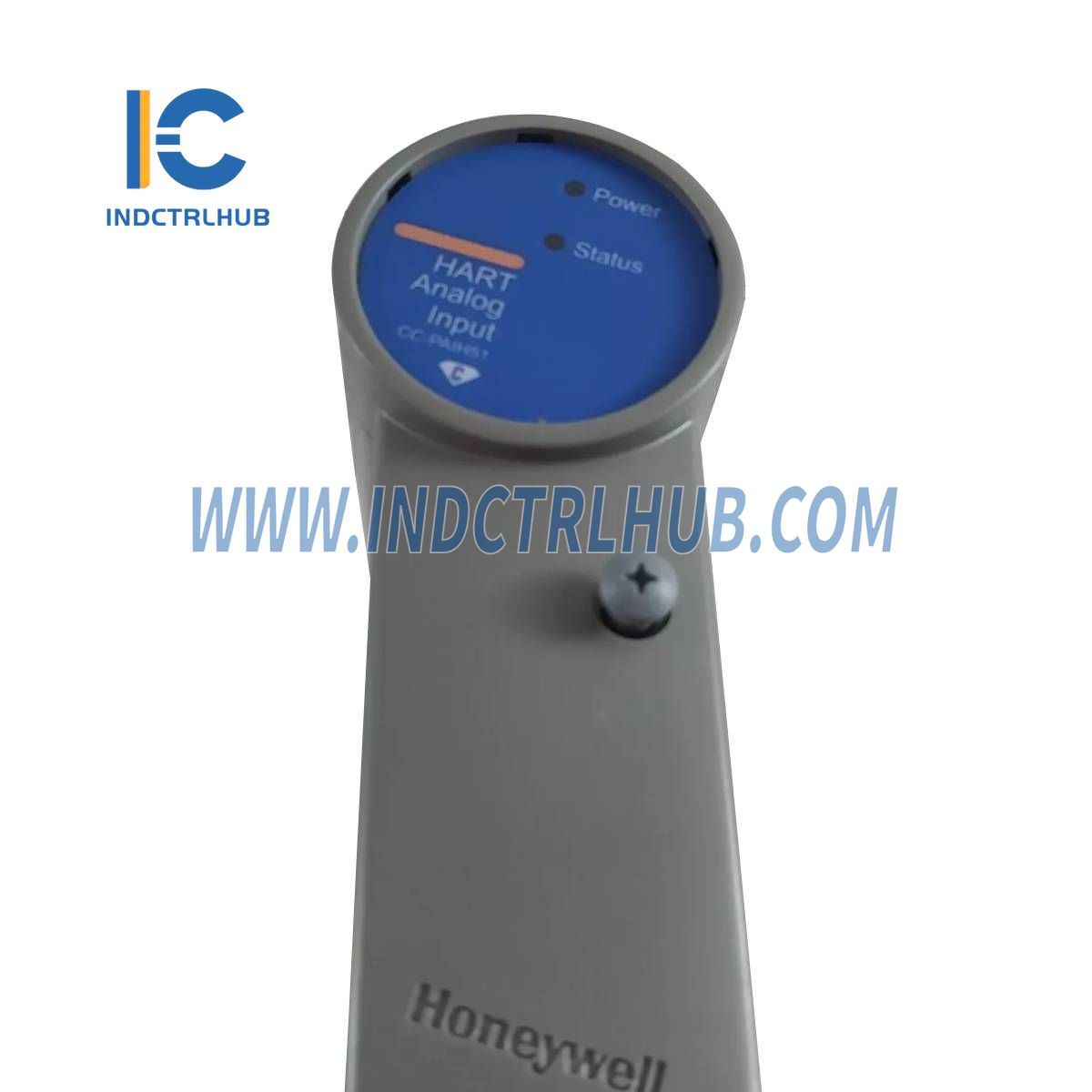

Výrobca: Honeywell
Model/Číslo dielu: CC-PAIH51 51410069-276
Popis: Analógový vstup s HART
Funkcia
Modul analógového vstupu CC-PAIH51 je navrhnutý na prijímanie vysokoúrovňových prúdových vstupov z vysielačov a snímacích zariadení a zároveň poskytuje integrovanú HART komunikáciu.
Kľúčové vlastnosti
- Rozsiahla seba-diagnostika
- Voliteľná redundancia pre zvýšenú spoľahlivosť
- Poskytuje neiskriace napájanie v teréne (nie je potrebné externé napájanie)
- Kompatibilný s HART pre konfiguráciu a monitorovanie stavu
- Rýchle skenovanie slučky schopnosť
- Podpora multivariabilných prístrojov pre rýchly zber dát
Technické špecifikácie
Všeobecné informácie
| Parameter | Špecifikácia |
|---|---|
| Model | CC-PAIH51 (vysokoúrovňový analógový vstup s HART) |
| Modely IOTA | CC-TAIX51 (neredundantný, 6”) CC-TAIX61 (redundantný, 12”) |
| Typ vstupu | Prúd (podporuje 2-vodičové alebo samostatne napájané vysielače) |
| Vstupné kanály | 16 (všetky jednosmerné) |
Elektrické vlastnosti
| Parameter | Špecifikácia |
|---|---|
| Pomer potlačenia spoločného režimu (dc až 60 Hz, 500Ω zdrojová nevyváženosť) | 70 dB |
| Napätie spoločného režimu (dc až 60 Hz) | -6V až +5V (špička) |
| Rozlíšenie A/D prevodníka | 16 bitov |
| Vstupný rozsah | 4-20 mA (cez 200Ω) |
| Pomer potlačenia normálneho režimu (@ 60 Hz) | 19 dB |
| Odozva filtra normálneho režimu | Jednopólový RC, -3 dB @ 6,5 Hz |
| Maximálny vstup normálneho režimu | ±30V |
| Presluch (dc až 60 Hz, kanál ku kanálu) | -60 dB |
| Rýchlosť skenovania vstupu | 50 ms |
| Presnosť hardvéru (@ CMV = 0V) | ±0,075 % z plnej škály (23,5° ±2 °C) ±0,15 % z plnej škály (0 až 60 °C) |
Výkonové a bezpečnostné vlastnosti
| Parameter | Špecifikácia |
|---|---|
| Úprava napájania vysielača v teréne | Individuálne chránené prúdovo obmedzujúce obvody pre triedu 1, divíziu 2 nehorľavé rozhranie |
| Požiadavka na poistkovanie | Nie je potrebné poistkovanie |
