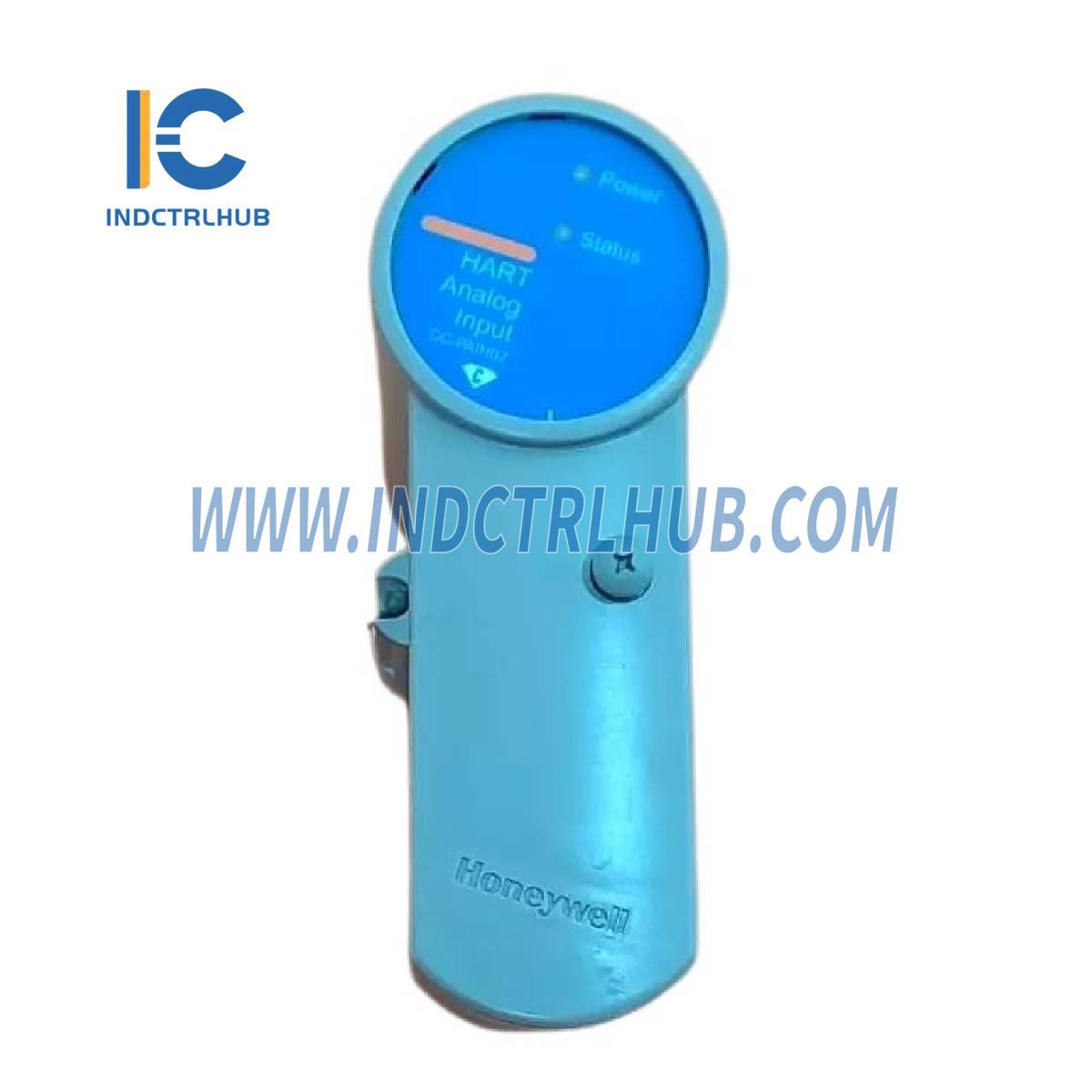

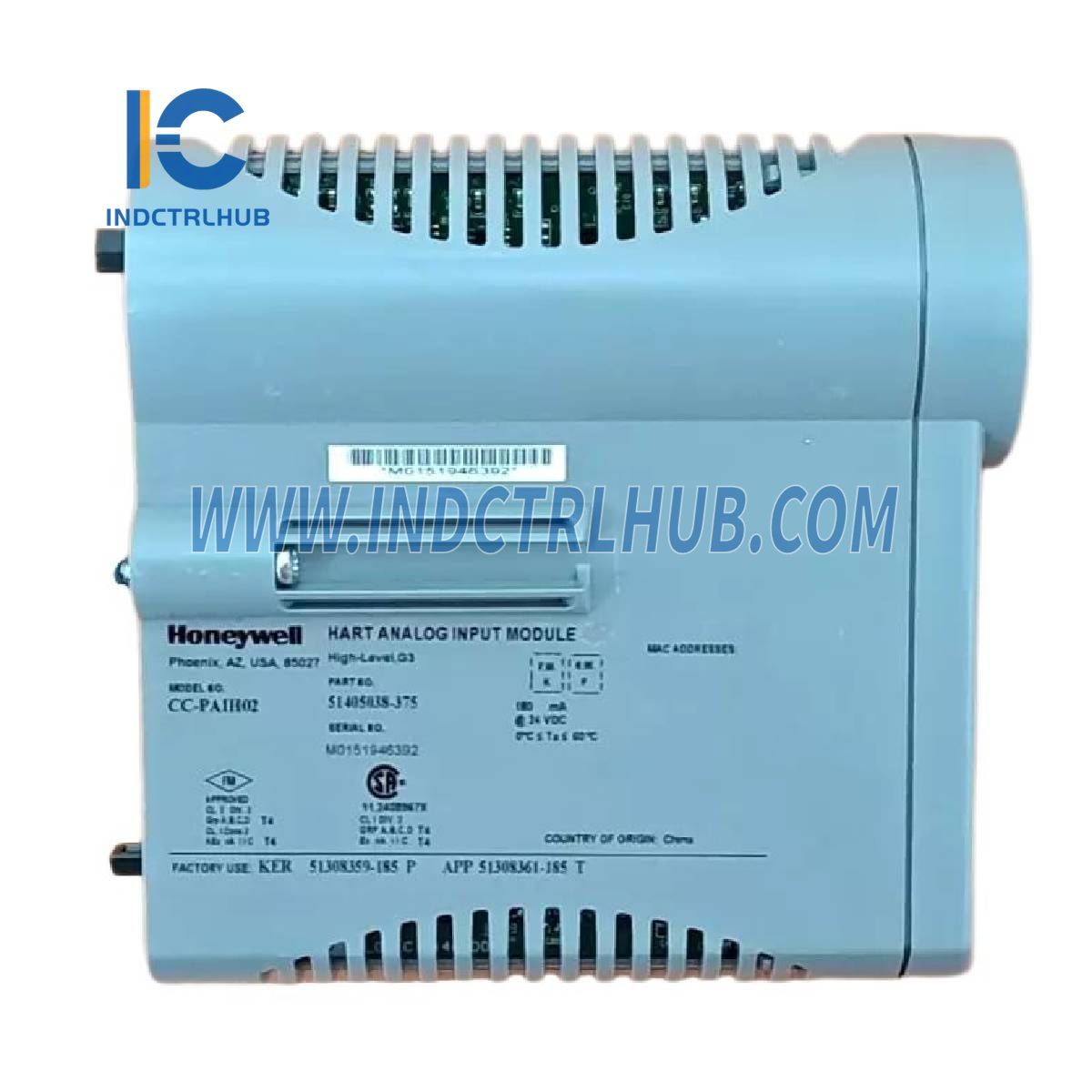

Honeywell CC-PAIH02 Vysoká úroveň analógového vstupu s HART
Honeywell CC-PAIH02 Vysoká úroveň analógového vstupu s HART
Manufacturer: Honeywell
Product No.: CC-PAIH02
Condition:1000 skladom
Product Type: Vysokonapäťový analógový vstup s HART
Product Origin: USA
Payment: T/T, Western Union
Weight: 1000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
Všeobecné informácie
|
Výrobca |
Honeywell |
|---|---|
|
Model/Číslo dielu |
CC-PAIH02 |
|
Popis |
Vysokonapäťový analógový vstup s HART |
Technické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Model vstupov/výstupov |
CC-PAIH02 - Vysokonapäťový analógový vstup s HART |
|
Modely IOTA |
Nezálohované:_CC-TAIX01, CC-GAIX21, CC-TAID01__Zálohované:_CC-TAIX11, CC-GAIX11, CC-TAID11 |
|
Typ vstupu |
Napätie, prúd (2-vodičové alebo samostatne napájané vysielače) |
|
Vstupné kanály |
16 kanálov (12 jednosmerných / 4 diferenciálne) |
|
Pomer potlačenia spoločného režimu (DC až 60 Hz, zdrojová nevyváženosť 500 Ω) |
70 dB |
|
Napätie spoločného režimu (DC až 60 Hz) |
-6 až +5 V špičková hodnota |
|
Rozlíšenie A/D prevodníka |
16 bitov |
|
Vstupný rozsah |
0 až 5 V, 1 až 5 V, 0,4 až 2 V, 4-20 mA (cez 250 Ω) |
|
Pomer potlačenia normálneho režimu (pri 60 Hz) |
19 dB |
|
Odozva filtra normálneho režimu |
Jednopólový RC, -3 dB pri 6,5 Hz |
|
Maximálny vstup normálneho režimu (diferenciálne vstupy, bez poškodenia) |
± 30 voltov |
|
Presluch (DC až 60 Hz, kanál ku kanálu) |
-60 dB |
|
Vstupná impedancia (napäťové vstupy) |
> 10 MΩ (napájané) |
|
Rýchlosť skenovania vstupu |
50 ms |
|
Presnosť hardvéru (@ CMV = 0 V) |
± 0,075 % z plného rozsahu (23,5°± 2 °C)__± 0,15 % z plného rozsahu (0 až 60 °C) |
|
Úprava napájania vysielača v teréne |
Individuálne chránené obvody obmedzujúce prúd pre nehorľavé rozhranie triedy 1, divízia 2. Nie je potrebné žiadne poistkovanie |
_
