Product Description
Detaily produktu
-

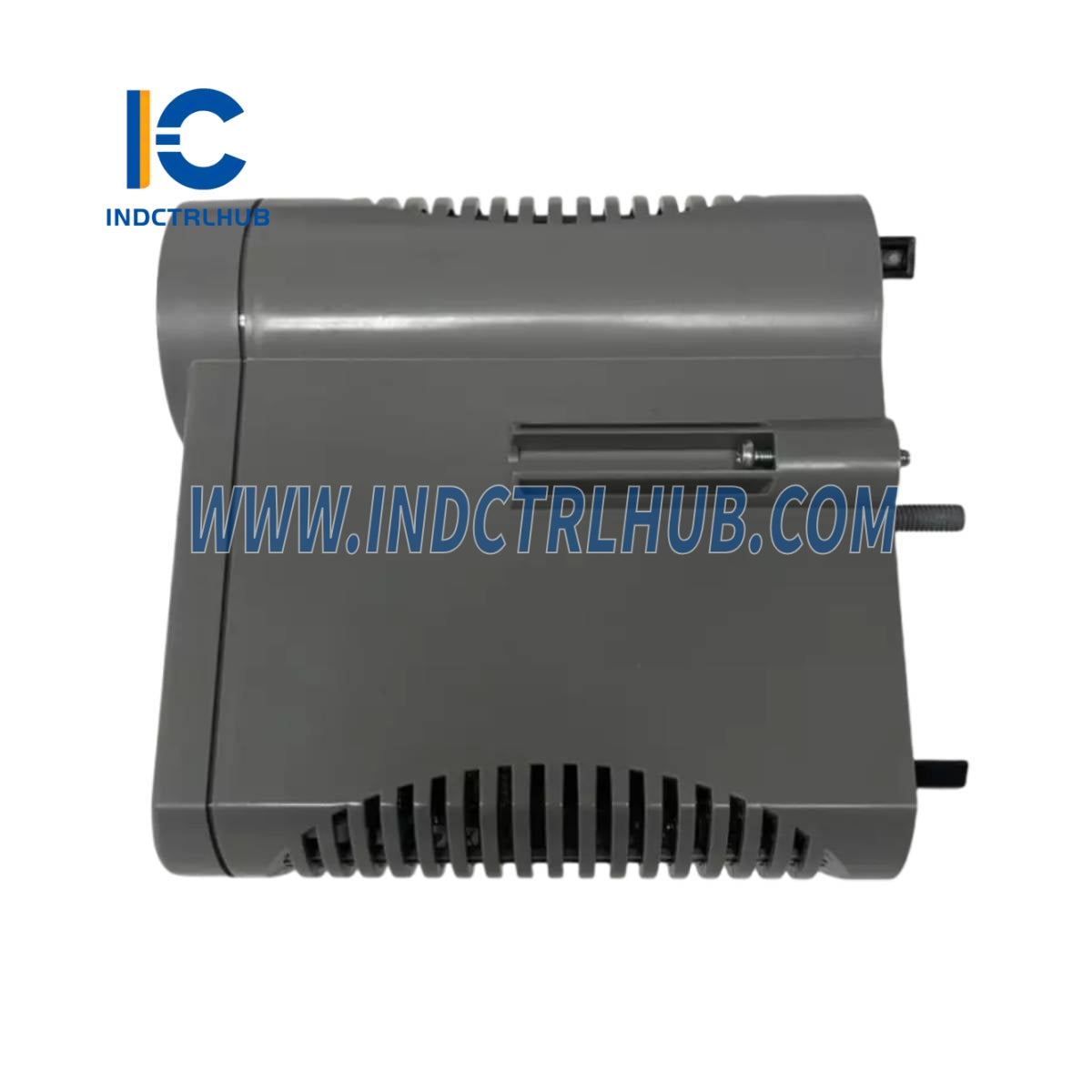

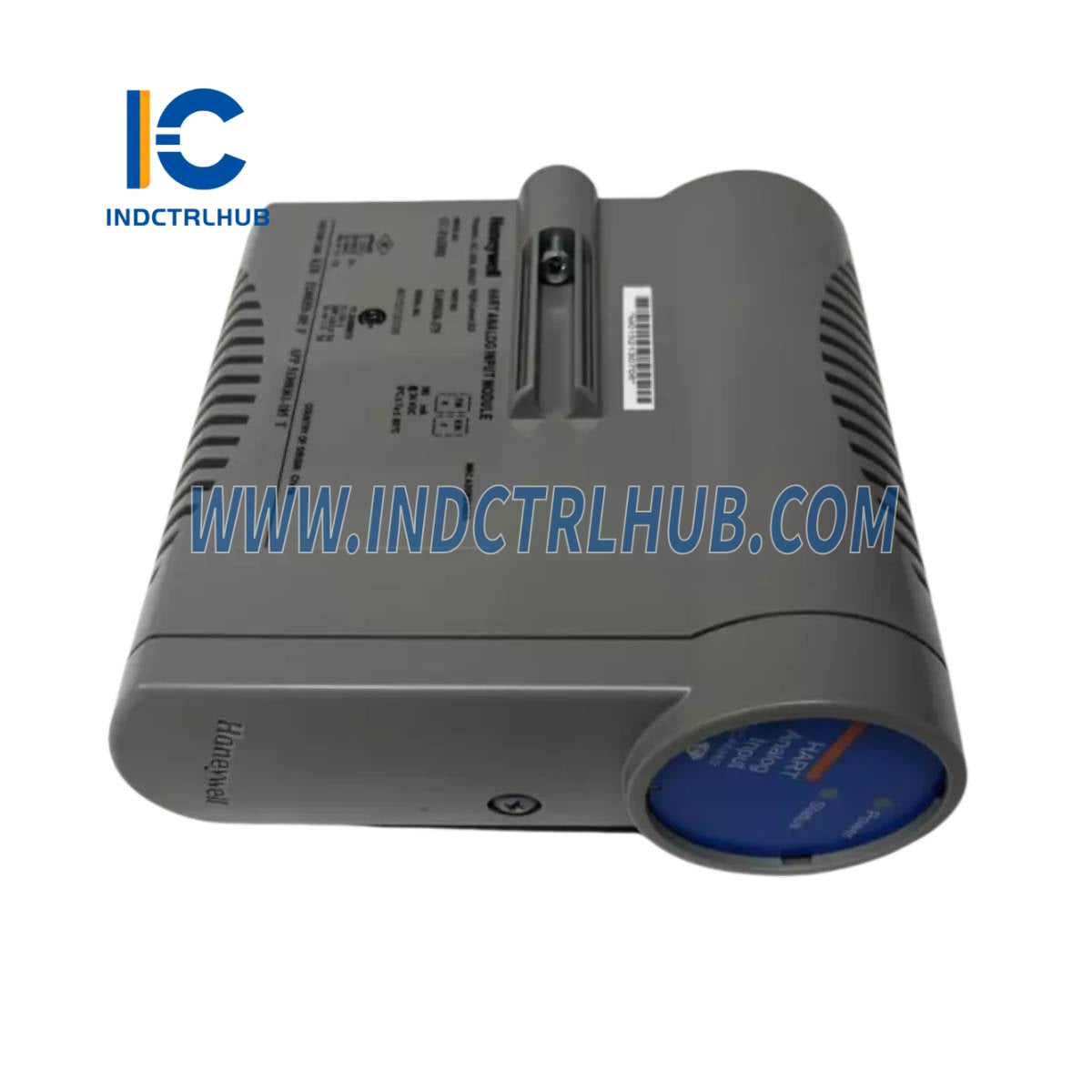

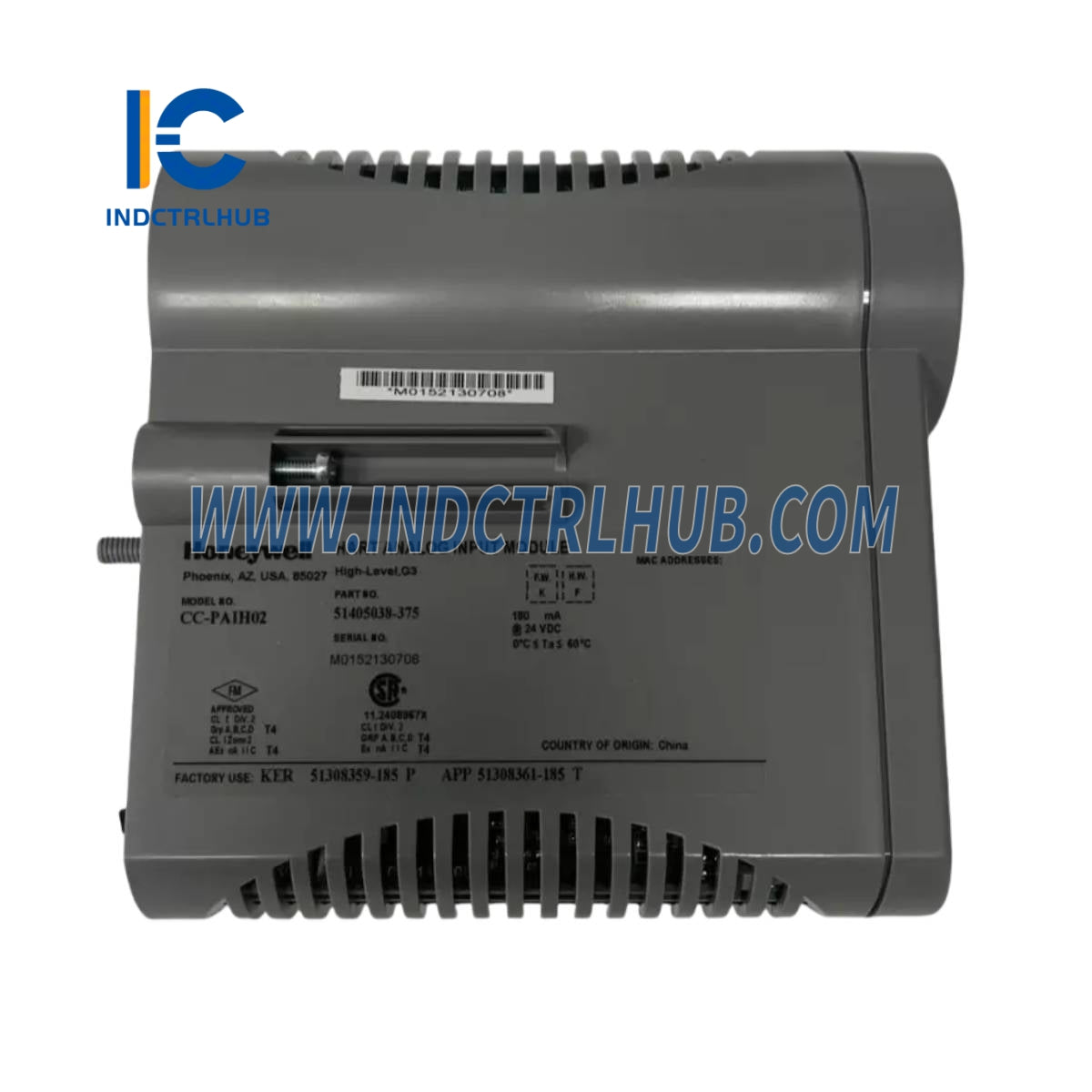

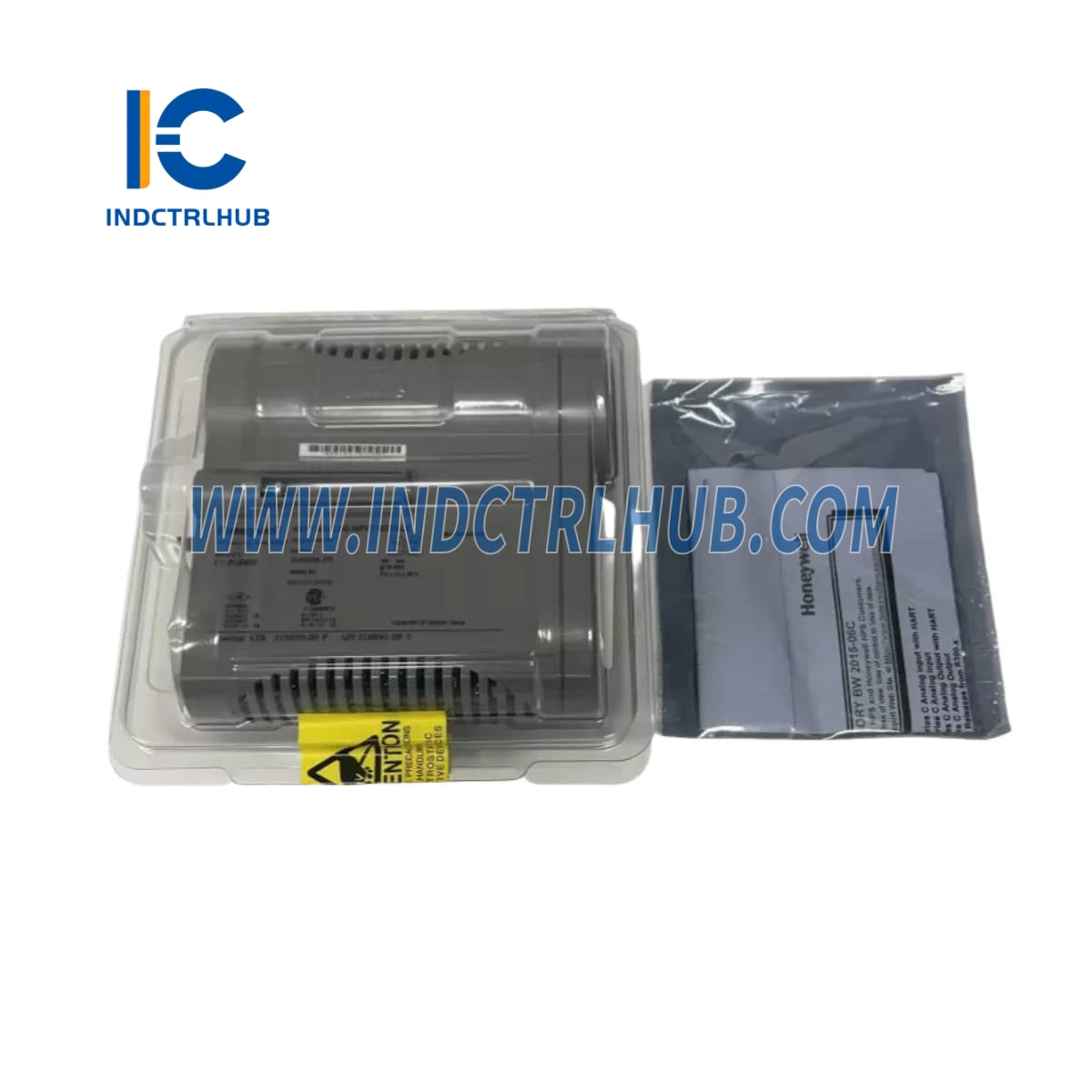

Výrobca: Honeywell
-
Model/Číslo dielu: CC-PAIH02 51405038-375
-
Popis: Vysokonapäťový analógový vstupný modul s komunikáciou HART
Podrobné špecifikácie – analógový vstup s HART
|
Kategória |
Špecifikácia |
|---|---|
|
Typ modelu |
CC-PAIH02 – Vysokonapäťový analógový vstup s HART |
|
Kompatibilné modely IOTA |
Neredundantné: CC-TAIX01, CC-GAIX21, CC-TAID01Redundantné: CC-TAIX11, CC-GAIX11, CC-TAID11 |
|
Typ vstupu |
Napätie, prúd (2-vodičové alebo samostatne napájané vysielače) |
|
Počet kanálov |
Spolu 16 kanálov (12 jednosmerných, 4 diferenciálne) |
|
Pomer potlačenia spoločného režimu |
70 dB (DC až 60 Hz, s nevyváženosťou zdroja 500 Ω) |
|
Spoločné režimové napätie |
-6 až +5 V špičkový (DC až 60 Hz) |
|
Rozlíšenie A/D prevodníka |
16 bitov |
|
Vstupné rozsahy |
0 až 5 V, 1 až 5 V, 0,4 až 2 V, 4–20 mA (pri použití záťaže 250 Ω) |
|
Pomer potlačenia normálneho režimu |
19 dB pri 60 Hz |
|
Odozva filtra normálneho režimu |
Jednopólový RC, -3 dB pri 6,5 Hz |
|
Maximálny vstup normálneho režimu |
±30 V (diferenciálny vstup, nepoškodzujúci) |
|
Presluch (DC až 60 Hz) |
-60 dB (kanál ku kanálu) |
|
Vstupná impedancia (napätie) |
> 10 MΩ (napájané) |
|
Rýchlosť skenovania vstupu |
50 milisekúnd |
|
Presnosť (@ CMV = 0 V) |
±0,075 % plnej škály (pri 23,5 °C ±2 °C) ±0,15 % plnej škály (0 až 60 °C) |
|
Úprava napájania v teréne |
Individuálne chránené obvody s obmedzením prúdu pre triedu 1, divíziu 2 (nehorľavé), nie sú potrebné žiadne poistky |
