Product Description

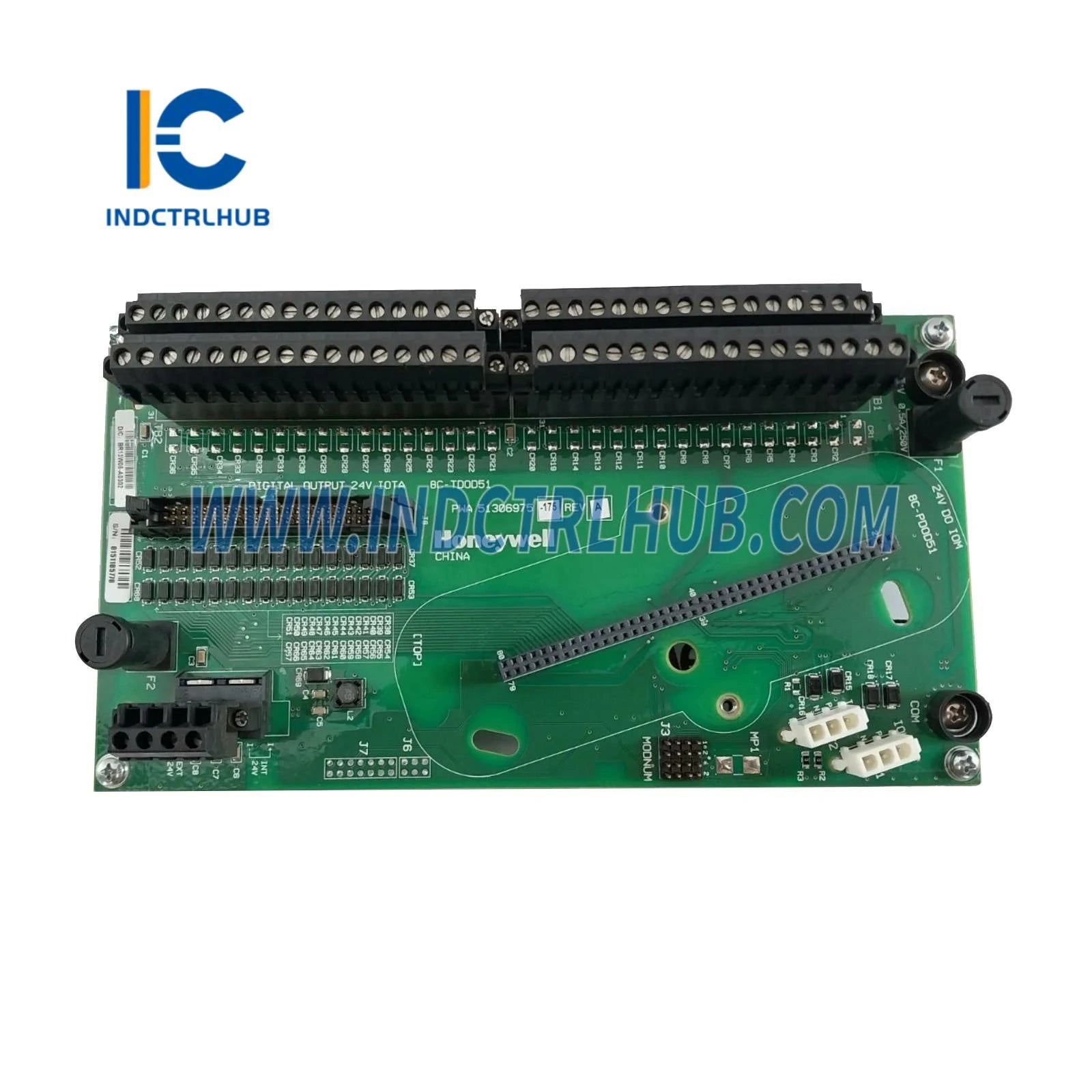

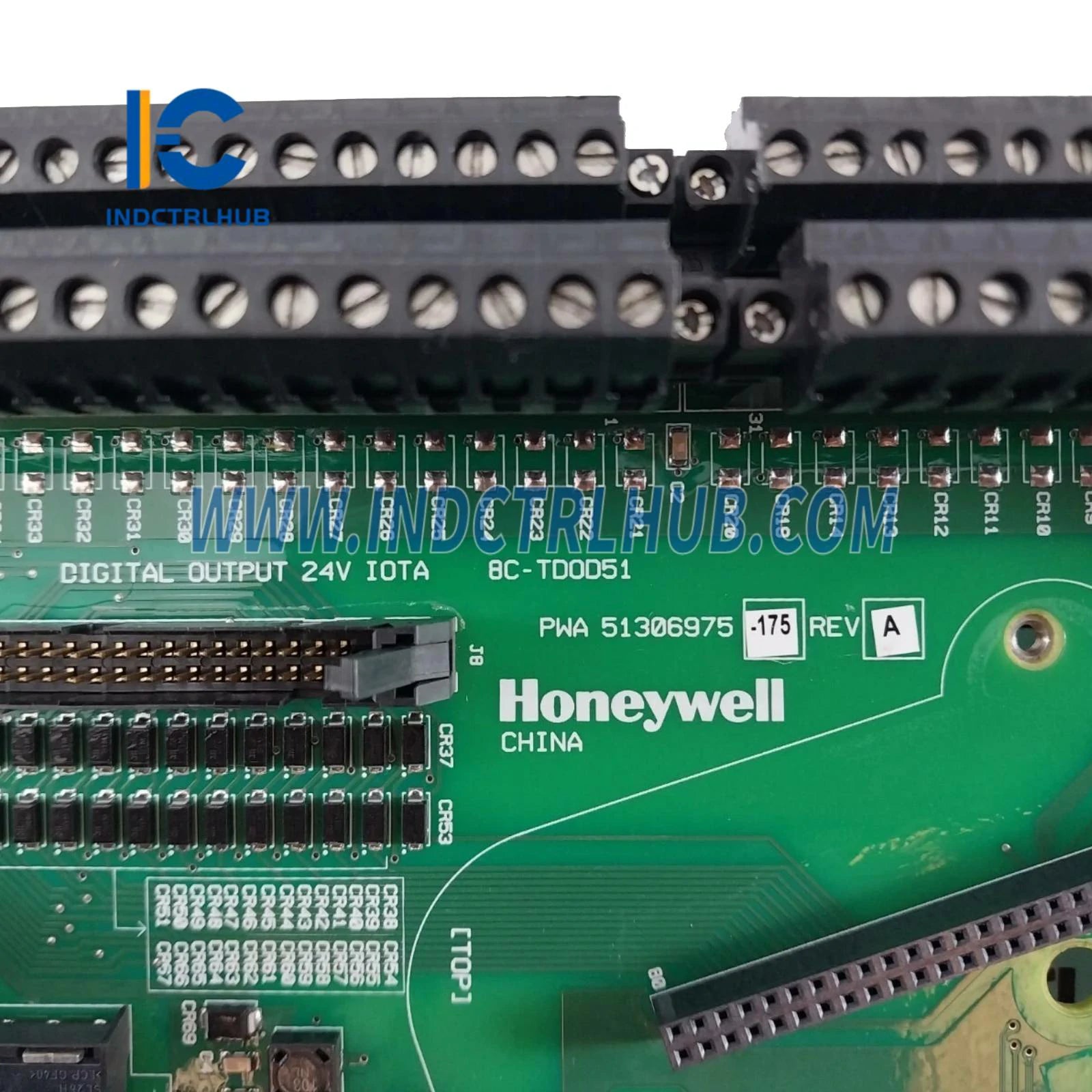

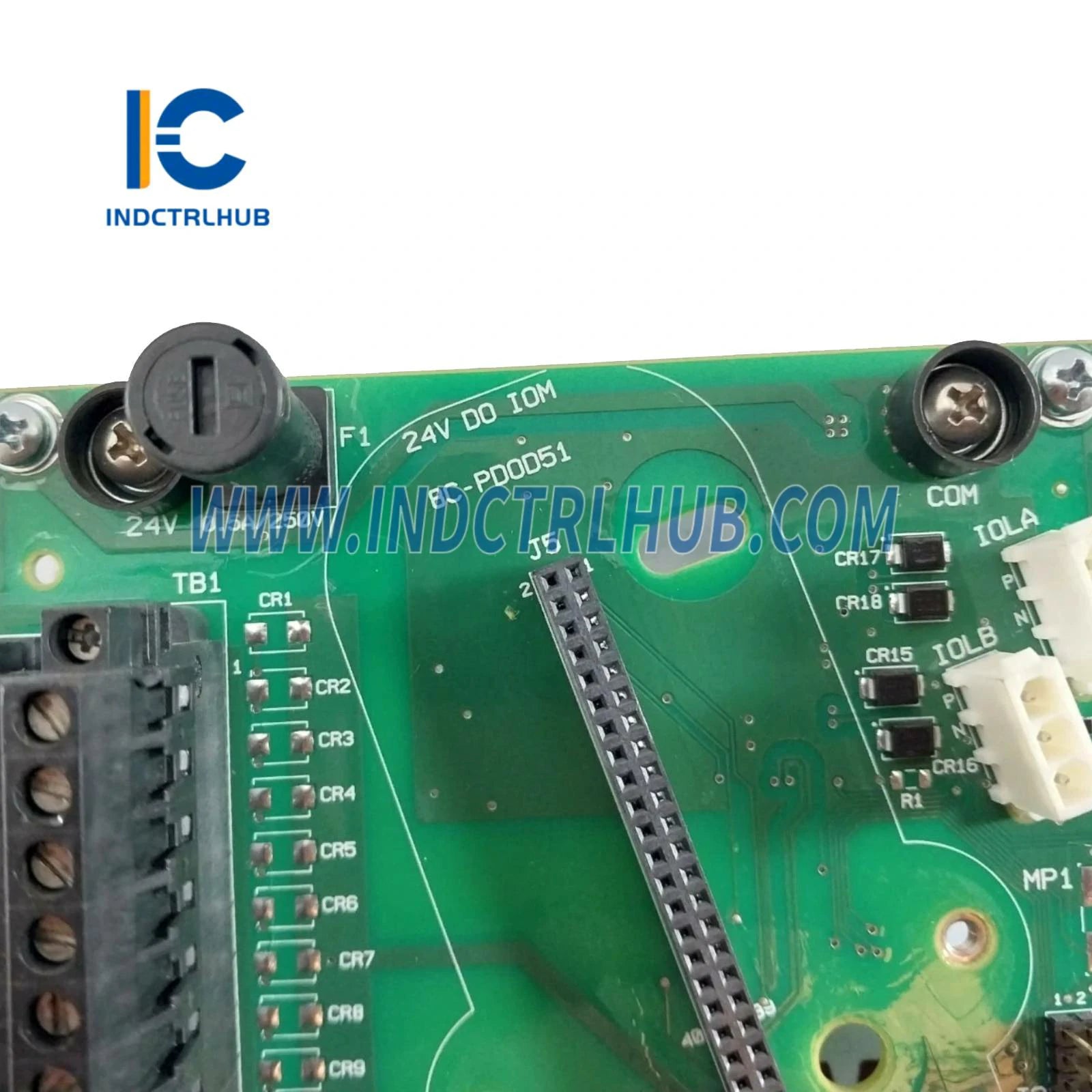

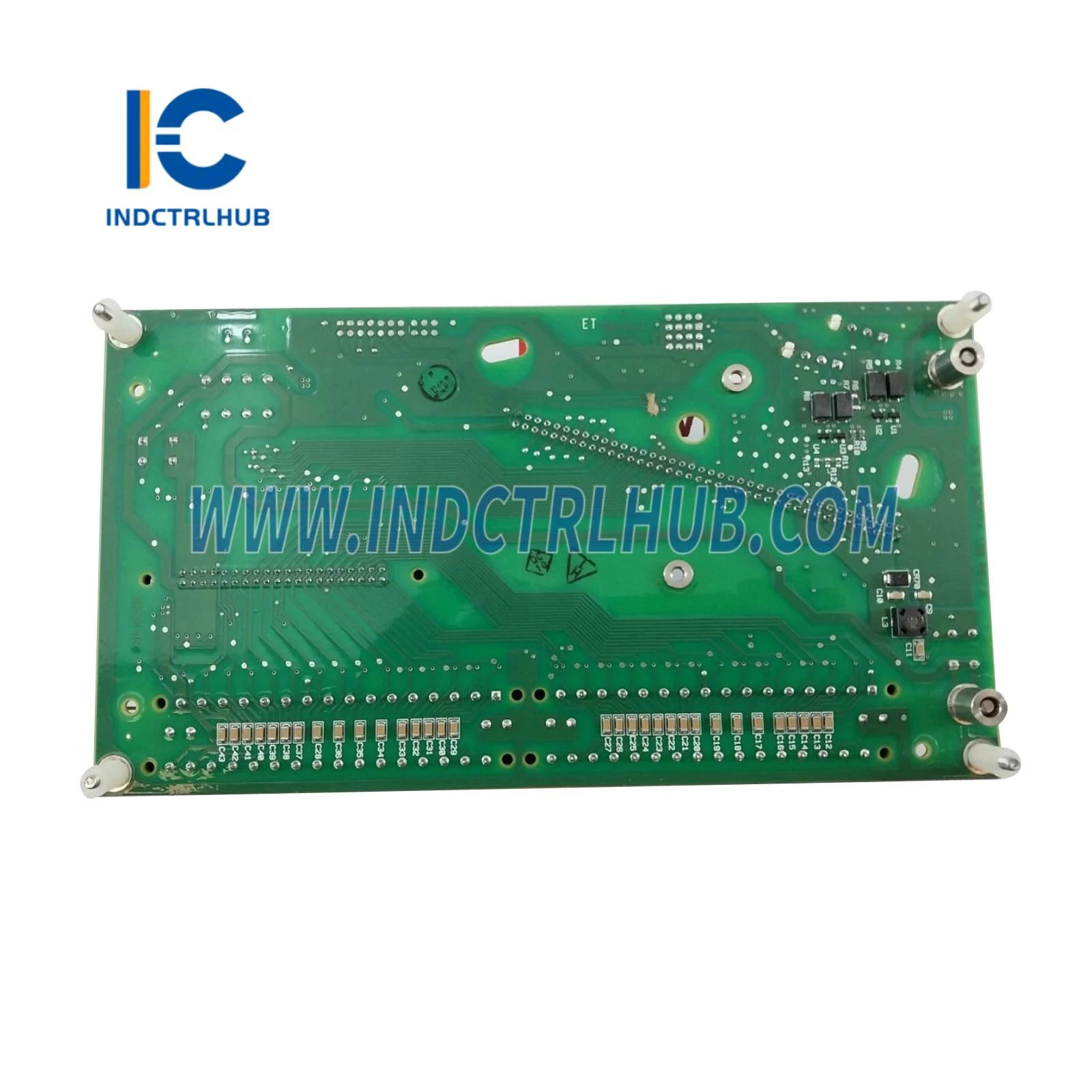

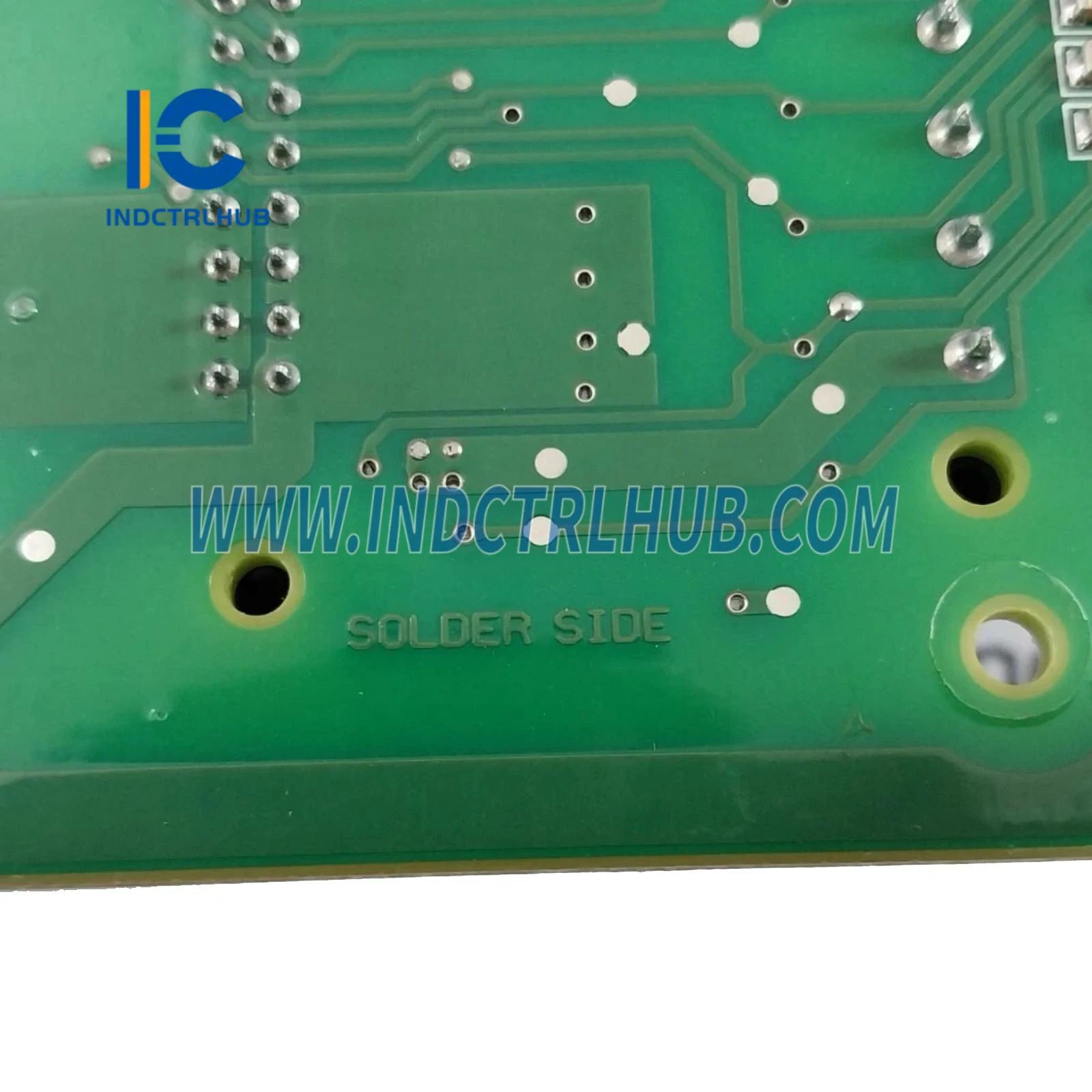

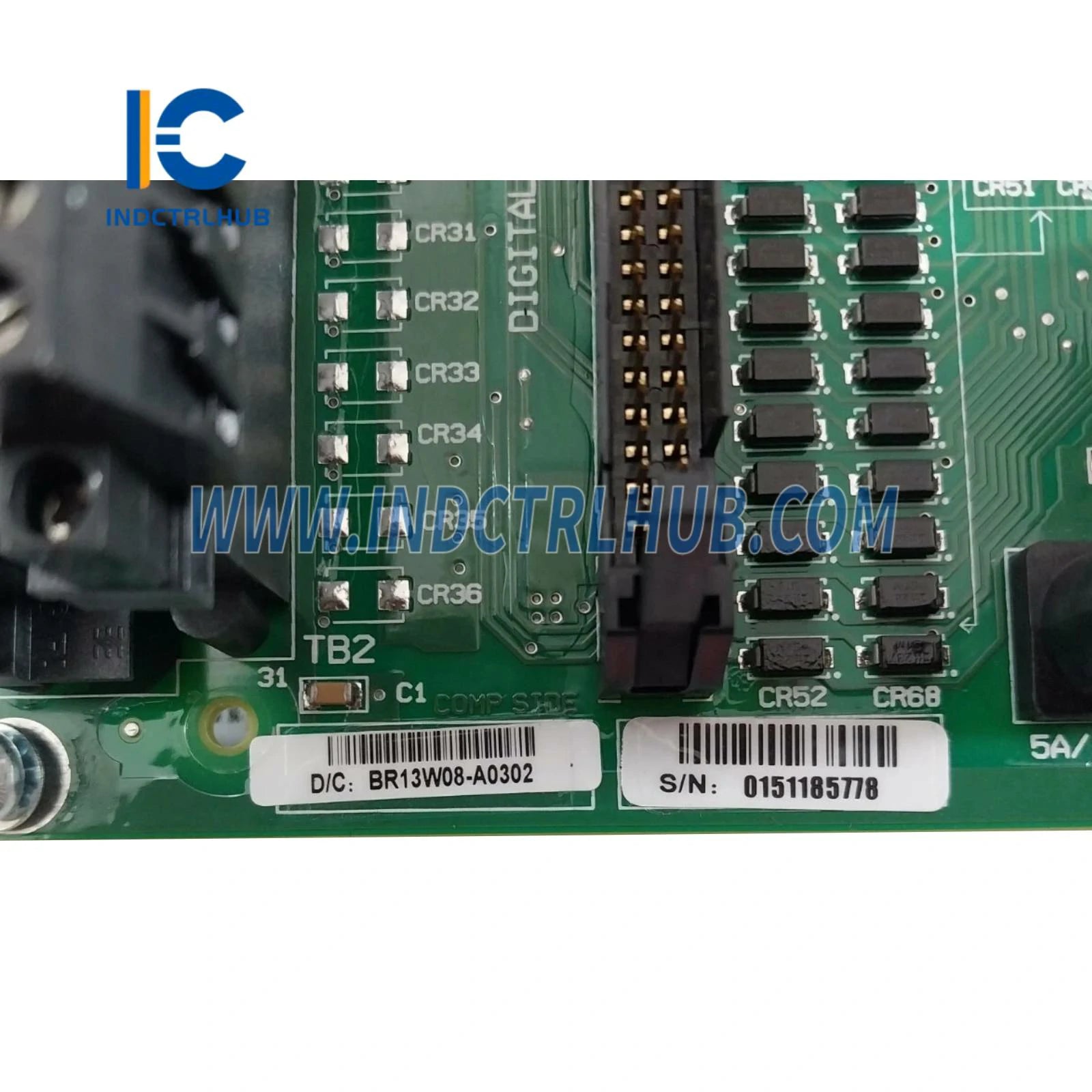

Honeywell 8C-TDOD51 51306975-175 Digitálny výstupný modul
Prehľad produktu
- Popis: Honeywell 8C-TDOD51 (51306975-175) je 8-kanálový digitálny výstupný modul navrhnutý na použitie v platforme Honeywell Experion Process Knowledge System (PKS) Series C, kompatibilný so systémami TDC 3000 prostredníctvom integrácie. Poskytuje signály zapnutia/vypnutia pre poľné zariadenia, ako sú relé
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Výrobca | Honeywell |
| Séria | Experion PKS Series C (kompatibilné s integráciou TDC 3000) |
| Model/Číslo dielu | 8C-TDOD51 (51306975-175) |
| Typ modelu | Digitálny výstupný modul |
| Funkcia | Poskytuje 8-kanálové digitálne výstupné signály na ovládanie poľných zariadení |
| Displej | Nepoužiteľné (bez integrovaného displeja) |
| Vstupy | Digitálne riadiace signály z riadiča C300 alebo systému TDC 3000 |
| Výstupy | 8 digitálnych výstupov (24 VDC, typicky 0,5 A na kanál) |
| Komunikačné rozhrania | Pripojenie k riadiču C300 cez Series C I/O linku |
| Úprava signálu | Obmedzenie výstupného prúdu, nastavenie doby odrušenia |
| Presnosť | Nepoužiteľné (digitálne spracovanie signálu) |
| Redundancia | Podpora redundantných konfigurácií v systémoch Experion PKS |
| Diagnostika | LED indikátory stavu, systémová diagnostika cez Experion PKS |
| Kompatibilita | Honeywell Experion PKS Series C, TDC 3000 (s integráciou ELCN) |
| Napájanie | 24 VDC (cez Series C I/O šasi, typicky) |
| Spotreba energie | 5–8 W (odhad, závisí od záťaže) |
| Environmentálne špecifikácie | Prevádzková teplota: 0°C až +60°C Teplota skladovania: -40°C až +85°C Relatívna vlhkosť: 5% až 95% bez kondenzácie |
| Obal | IP20 (pri inštalácii v Series C I/O šasi) |
| Rozmery | Približne 120 mm (V) x 30 mm (Š) x 100 mm (H) (modul s jedným slotom) |
| Hmotnosť | Približne 1 kg |
| Montáž | Zasúva sa do Series C I/O šasi |
| Certifikácie | CE, UL, CSA (závisí od systému) |
