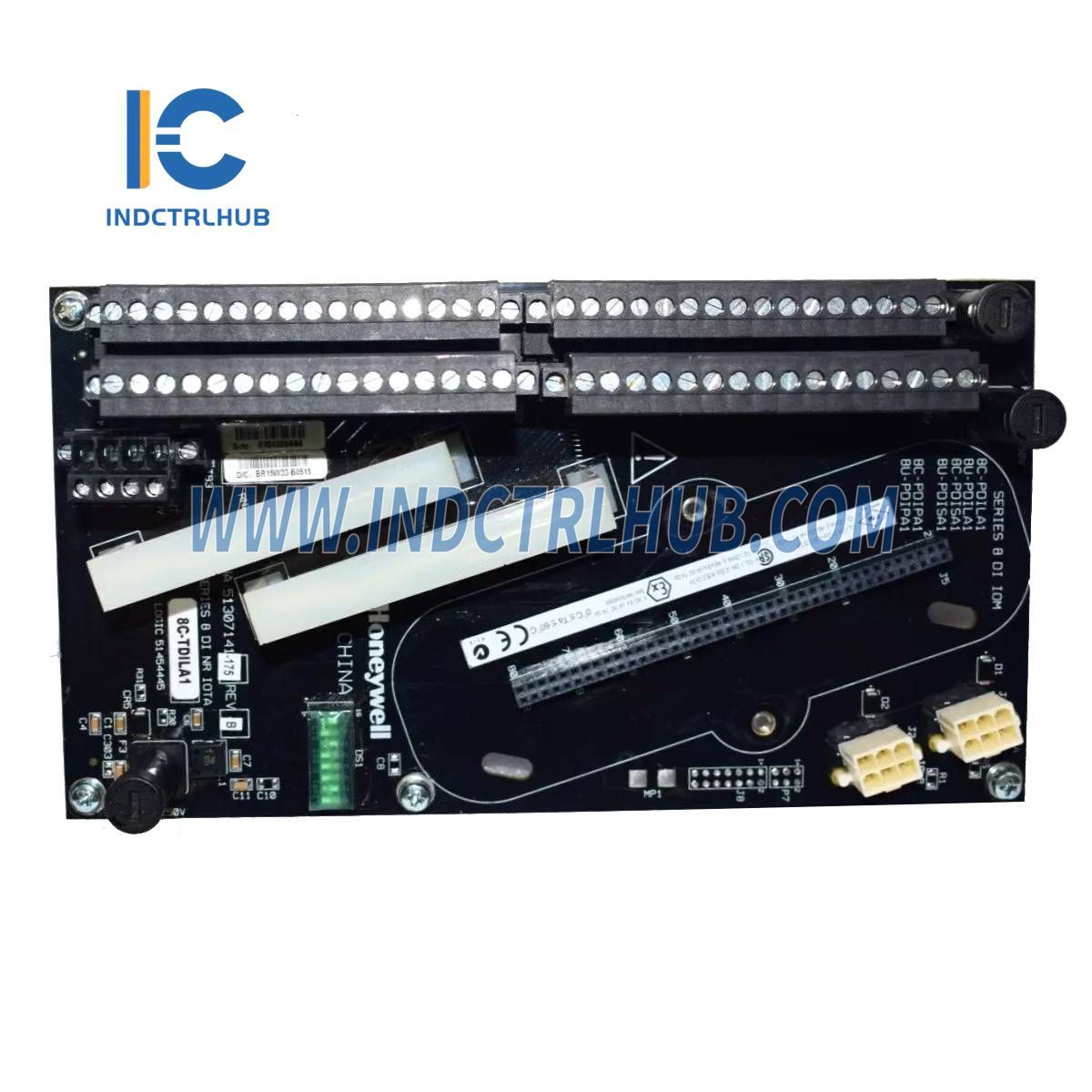

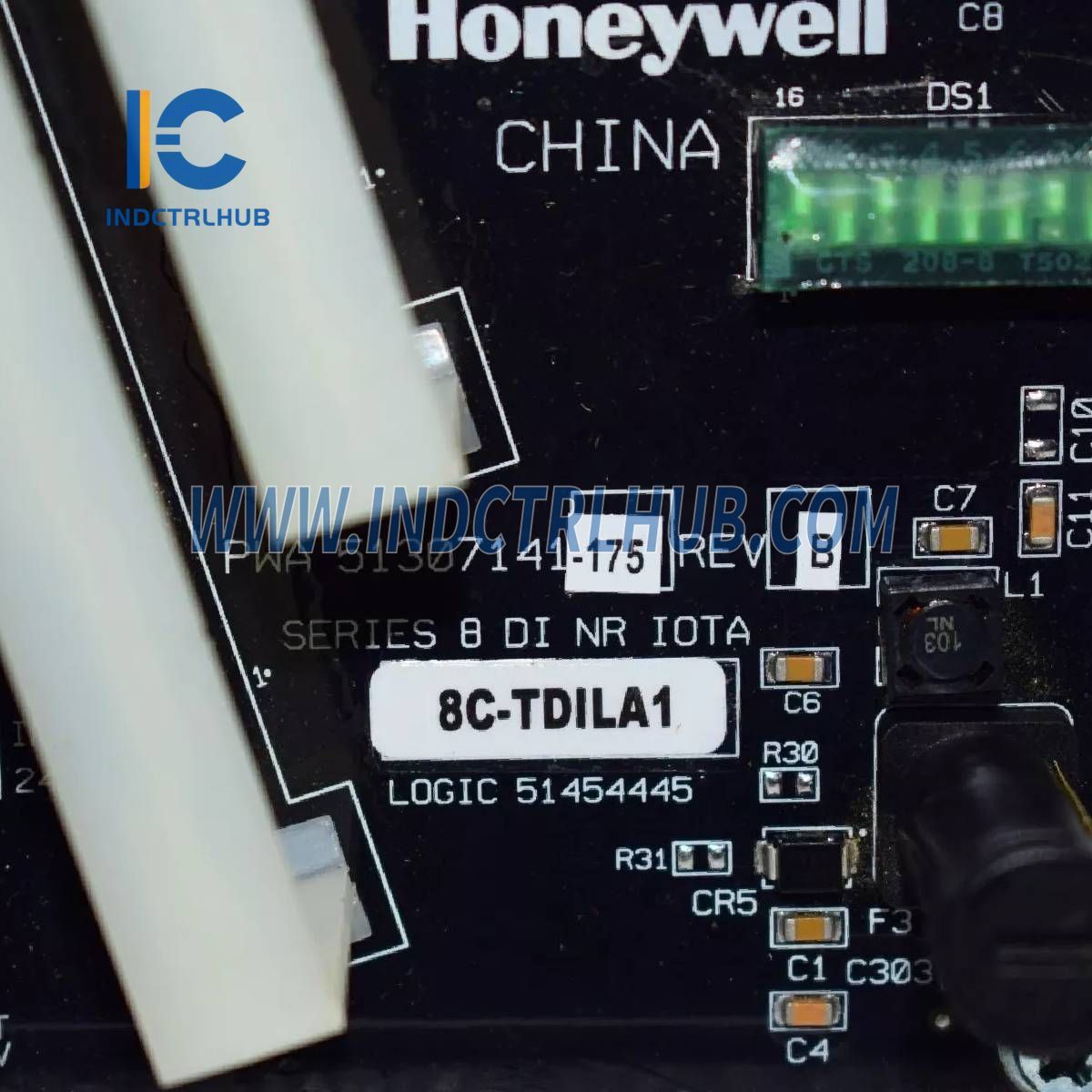

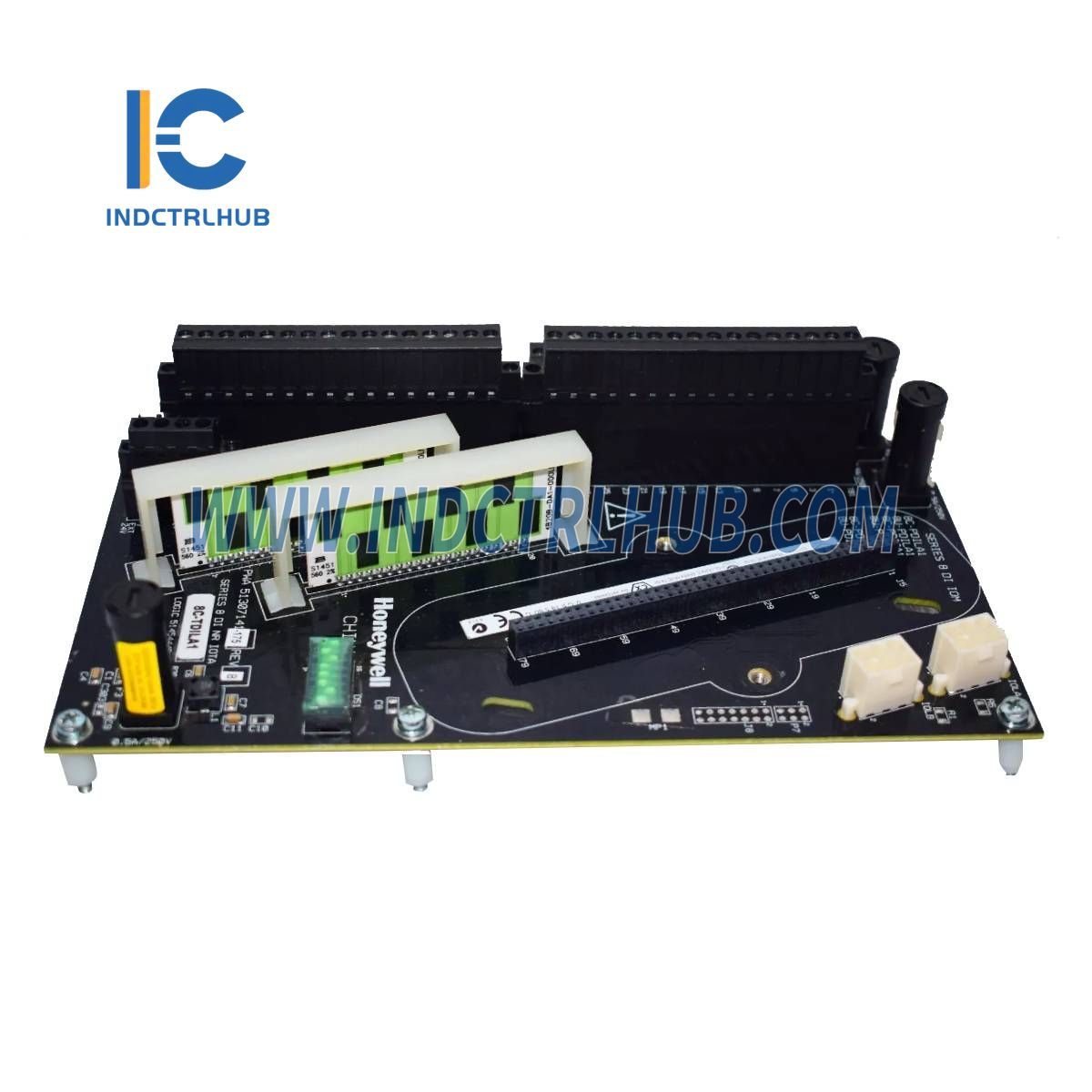

Product Description
Všeobecné informácie
|
Výrobca |
Honeywell |
|---|---|
|
Model/Číslo dielu |
8C-TDILA1 (51307143-175) |
|
Popis |
Digitálny vstup 24VDC |
Funkcia
• Prijíma 24VDC signály ako diskrétne vstupy.
• Poskytuje rozsiahlu samo-diagnostiku pre integritu dát.
• Podporuje voliteľná redundancia.
• Výber interného/externého napájania poľa.
• Zahŕňa napájanie excitácie na doske (nie je potrebné marshalling napájanie).
• Funkcie indikácia priameho/obráteného vstupu.
• Poskytuje galvanickú izoláciu pre bezpečnosť.
Špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Vstupno-výstupný modul |
8C-PDILA1 - digitálny vstup 24VDC, potiahnutý |
|
IOTA moduly |
8C-TDILA1 (neredundantný, potiahnutý, 9") 8C-TDILB1 (redundantný, potiahnutý, 12") |
|
Vstupné kanály |
32 |
|
Galvanická izolácia |
1000 VAC RMS alebo ±1500 VDC pre systém |
|
Izolačná technika |
Optické (v IOM) |
|
Napäťové hodnotenie |
24 V DC |
|
Rozsah napájacieho napätia DI |
18-30 VDC (Pre napájanie poľa dodané používateľom) |
|
Menovitý prúd modulu |
95 mA |
|
Napätie/prúd snímania ZAPNUTÉ |
13 VDC (min) alebo 3 mA (min) |
|
Napätie/prúd snímania VYPNUTÉ |
5 VDC (max) alebo 1,2 mA (max) |
|
Vstupná impedancia |
4,2 KΩ |
|
Absolútne oneskorenie cez vstupný filter a izoláciu |
5 ms ± 20 % |
|
Odpor poľa pre garantovaný stav ZAPNUTÉ |
300 Ω max @ 15 VDC |
|
Odpor poľa pre garantovaný stav VYPNUTÉ |
30 KΩ min @ 30 VDC |
|
Vyberanie a vkladanie modulu za chodu |
Podporované |
