Product Description
Všeobecné informácie
|
Výrobca |
Honeywell |
|---|---|
|
Model/Číslo dielu |

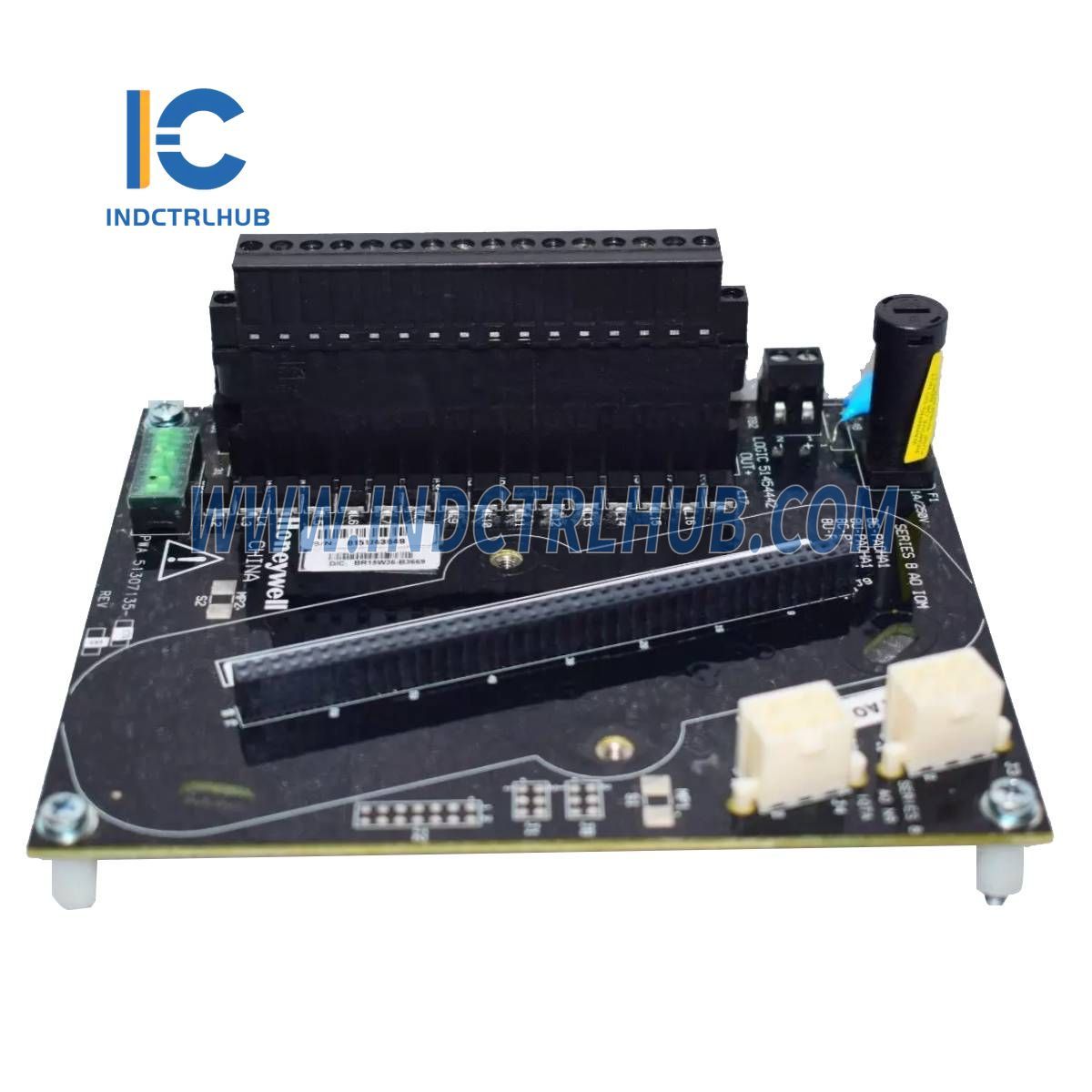

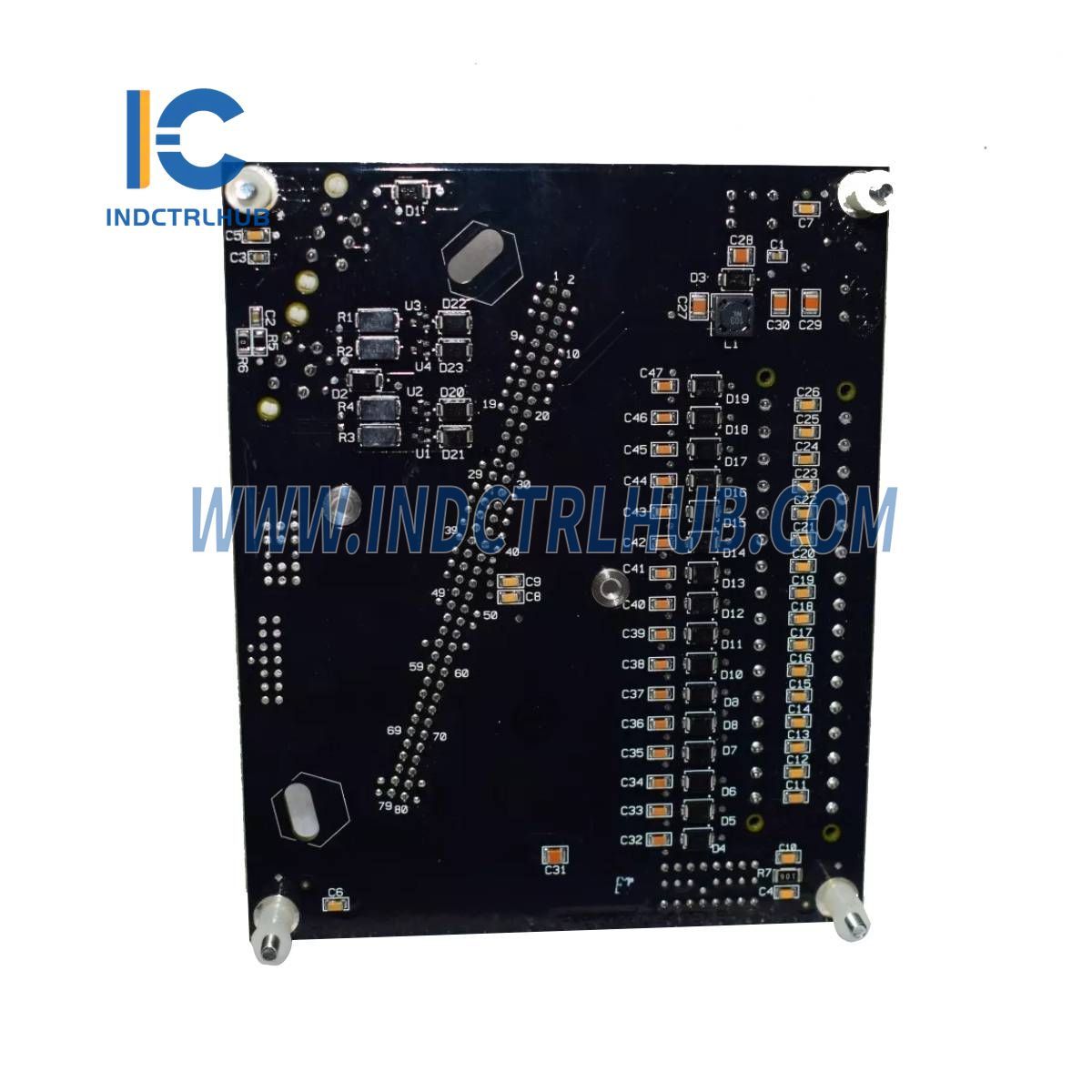

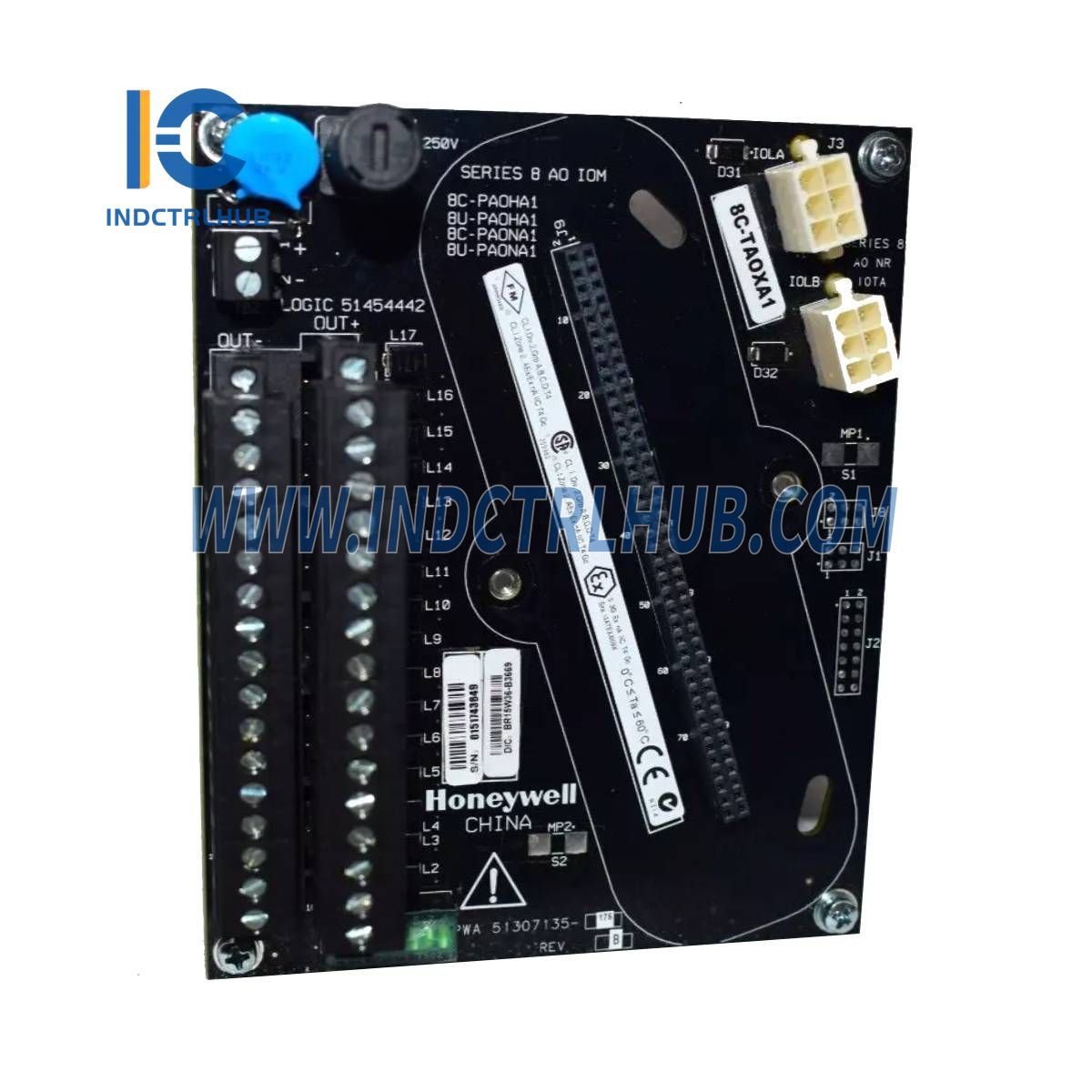

8C-TAOXA1 (51307135-175) |
|
Popis |
Analógový výstup |
Funkcia
• Dodáva vysoký konštantný prúd pre akčné členy a zariadenia na zaznamenávanie/indikáciu.
• Poskytuje rozsiahlu sebadiagnostiku pre spoľahlivosť.
• Podporuje voliteľnú redundanciu pre zvýšenú stabilitu systému.
• Správanie v bezpečnom stave (FAILOPT) konfigurovateľné pre kanál:
• PONECHAŤ POSLEDNÚ HODNOTU alebo PREPNÚŤ NA BEZPEČNÚ HODNOTU.
• Ak elektronika zariadenia IOM zlyhá, výstup sa nastaví na nulu.
• Detekcia prerušeného vodiča pre signalizáciu porúch prerušeného vodiča v poli.
Špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Vstupno-výstupný modul |
8C-PAONA1 - Analógový výstup, Povlakovaný 8U-PAONA1 - Analógový výstup, Nepovlakovaný |
|
IOTA moduly |
8C-TAOXA1 - Neredundantný, Povlakovaný, 6” 8U-TAOXA1 - Neredundantný, Nepovlakovaný, 6” 8C-TAOXB1 - Redundantný, Povlakovaný, 12” 8U-TAOXB1 - Redundantný, Nepovlakovaný, 12” |
|
Typ výstupu |
4-20 mA |
|
Výstupné kanály |
16 |
|
Výstupný šum |
100 mV špička-špička pri frekvencii napájacej siete, cez záťaž 250 Ω |
|
Zaťažovací odpor |
50-800 Ω |
|
Napäťové hodnotenie |
24 V DC |
|
Menovitý prúd modulu |
190 mA |
|
Rozlíšenie |
± 0,05 % z plného rozsahu |
|
Vyberanie a vkladanie modulu za chodu |
Podporované |
|
Kalibrovaná presnosť |
± 0,2 % z plného rozsahu (25 °C), vrátane linearity |
|
Priamo nastaviteľný rozsah výstupného prúdu |
2,9 mA až 21,1 mA |
|
Maximálne napätie otvoreného obvodu |
22 V |
|
Doba odozvy |
Stabilizuje sa do 1 % konečnej hodnoty do 80 ms |
|
Medzera (0 mA) výstupu do poľa pri prepnutí |
Maximálne 10 ms (pre redundanciu) |
|
Certifikácie agentúr |
Trieda I, Divízia 2, Skupina A, B, C, D; T4 Trieda I, Zóna 2 AEx/ Ex nA II C T4 |
