Product Description
Všeobecné informácie
|
Výrobca |
Honeywell |
|---|---|
|
Model/Číslo dielu |

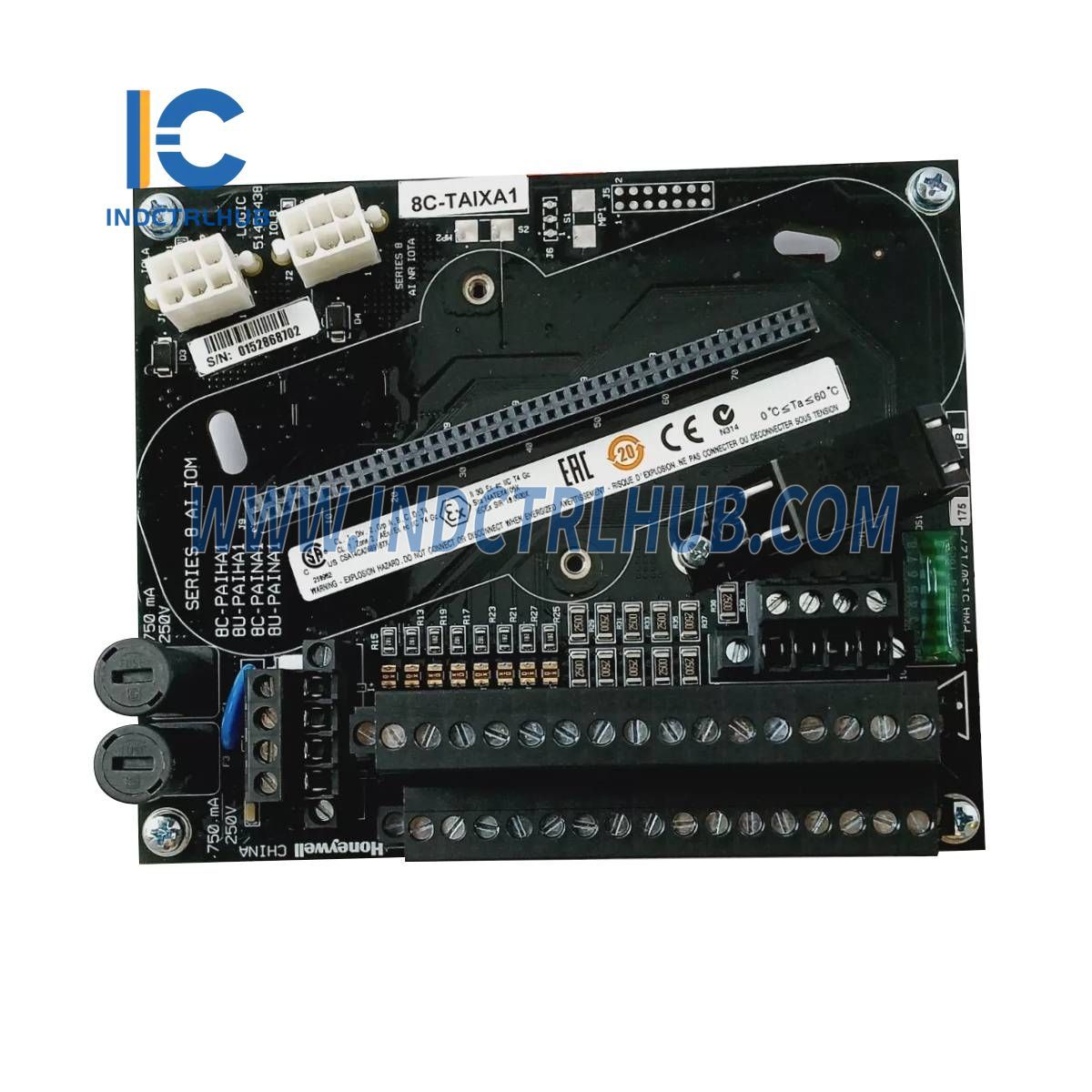

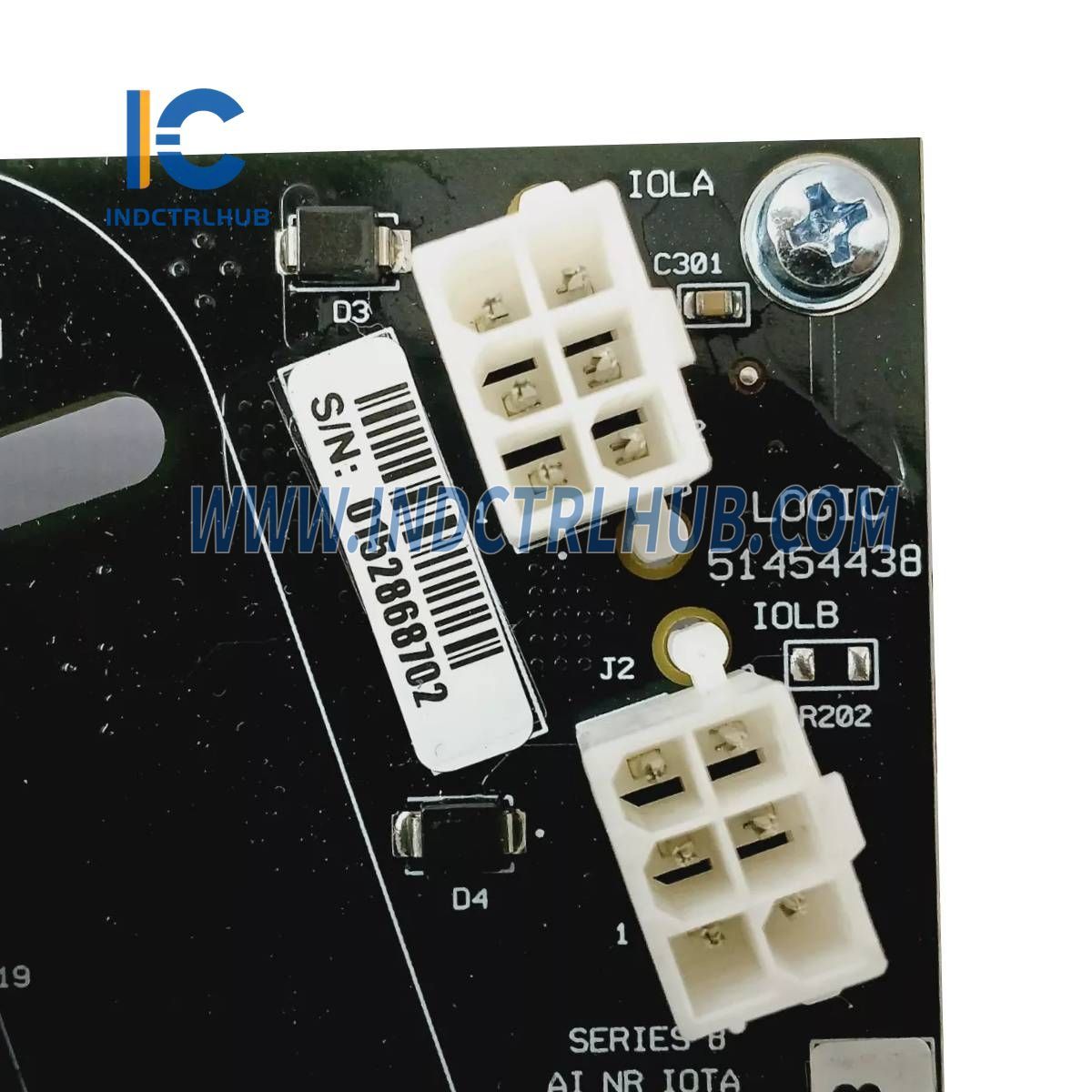

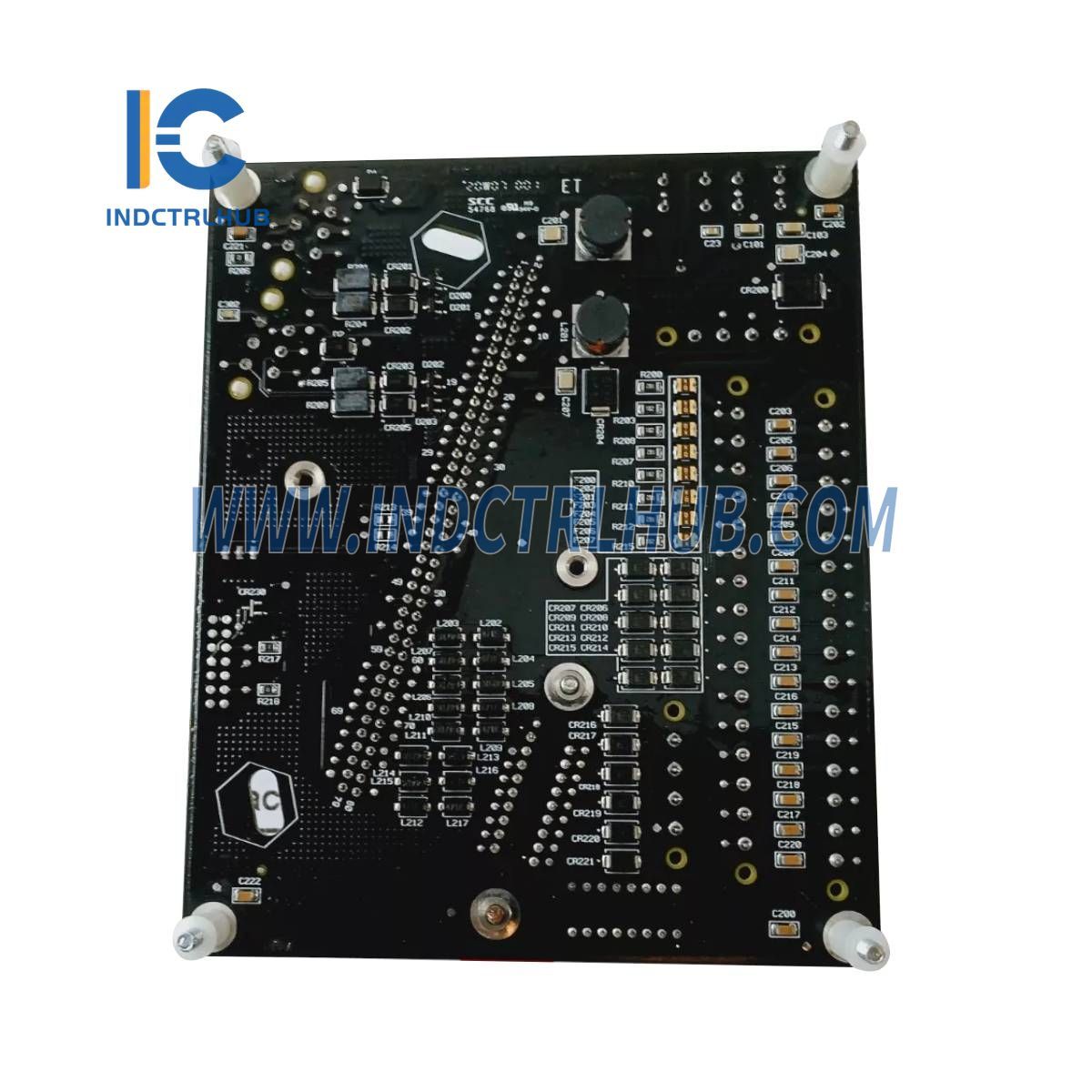

8C-TAIXA1 (51307127-175) |
|
Popis |
Analógový vstup – jednosmerný |
Funkcia
• Prijíma prúdové vstupy z vysielačov a snímacích zariadení.
• Poskytuje rozsiahlu samo-diagnostiku pre spoľahlivosť systému.
• Podporuje voliteľnú redundanciu pre zvýšenú stabilitu.
• Rýchle skenovanie slučky pre zlepšený výkon.
• Výber napájania poľa interný alebo externý pre flexibilitu.
• Vstavané napájanie pre excitáciu odstraňuje potrebu dodatočného maršalovacieho napájania.
• Galvanická izolácia zabezpečuje elektrickú ochranu.
Špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Vstupno-výstupný modul |
8C-PAINA1 - Analógový vstup, Jednokončený, Povlakovaný 8U-PAINA1 - Analógový vstup, Jednokončený, Nepovlakovaný |
|
IOTA moduly |
8C-TAIXA1 - Neredundantný, Povlakovaný, 6” 8U-TAIXA1 - Neredundantný, Nepovlakovaný, 6” 8C-TAIXB1 - Redundantný, Povlakovaný, 12” 8U-TAIXB1 - Redundantný, Nepovlakovaný, 12” |
|
Typ vstupu |
Prúd (2-vodičové alebo samonapájané vysielače) |
|
Vstupné kanály |
16 (všetky jednosmerné) |
|
Napäťové hodnotenie |
24 V DC |
|
Menovitý prúd modulu |
105 mA |
|
Prevádzková teplota |
0 až 60°C |
|
Teplota skladovania |
-40 až 85°C |
|
Rozlíšenie A/D prevodníka |
16 bitov |
|
Vyberanie a vkladanie modulu za chodu |
Podporované |
|
Vstupný rozsah |
4-20 mA (cez 250 Ω) |
|
Pomer potlačenia normálneho režimu (pri 60 Hz) |
19 dB |
|
Odozva filtra normálneho režimu |
Jednopólový RC, -3 dB @ 6,5 Hz |
|
Presluch (DC až 60 Hz, kanál ku kanálu) |
-60 dB |
|
Maximálne vstupné napätie (akýkoľvek vstup vzhľadom na spoločný bod, bez poškodenia) |
±30 V |
|
Rýchlosť skenovania vstupu |
50 ms |
|
Presnosť hardvéru |
± 0,075 % z plného rozsahu (23,5° ± 2°C) ± 0,15 % z plnej škály (0 až 60 °C) |
|
Galvanická izolácia (napätie na ktoromkoľvek vstupnom termináli vzhľadom na spoločný vodič) |
1000 VAC RMS alebo ±1000 VDC |
|
Izolačná technika |
Icoupler (v IOM) |
