Product Description

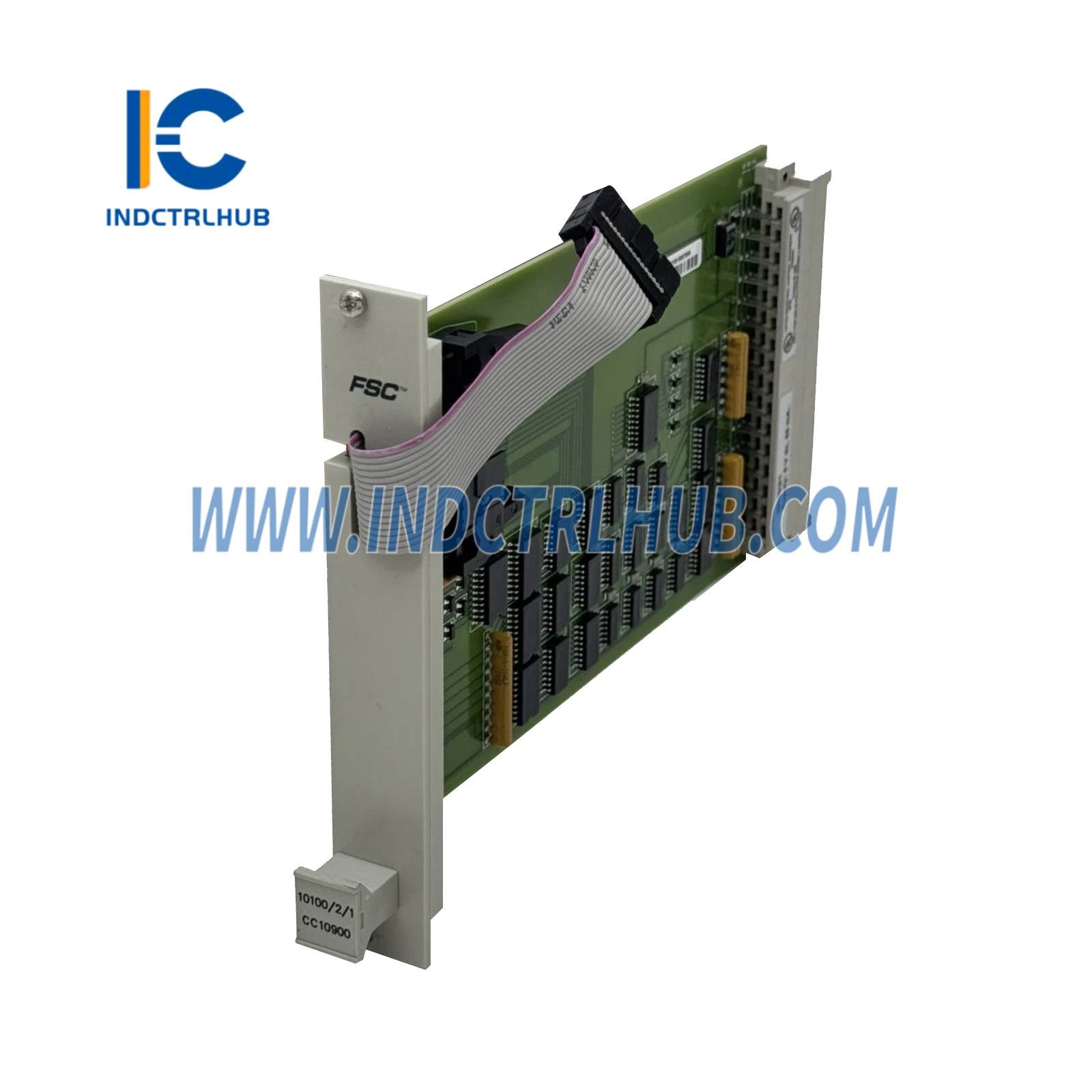

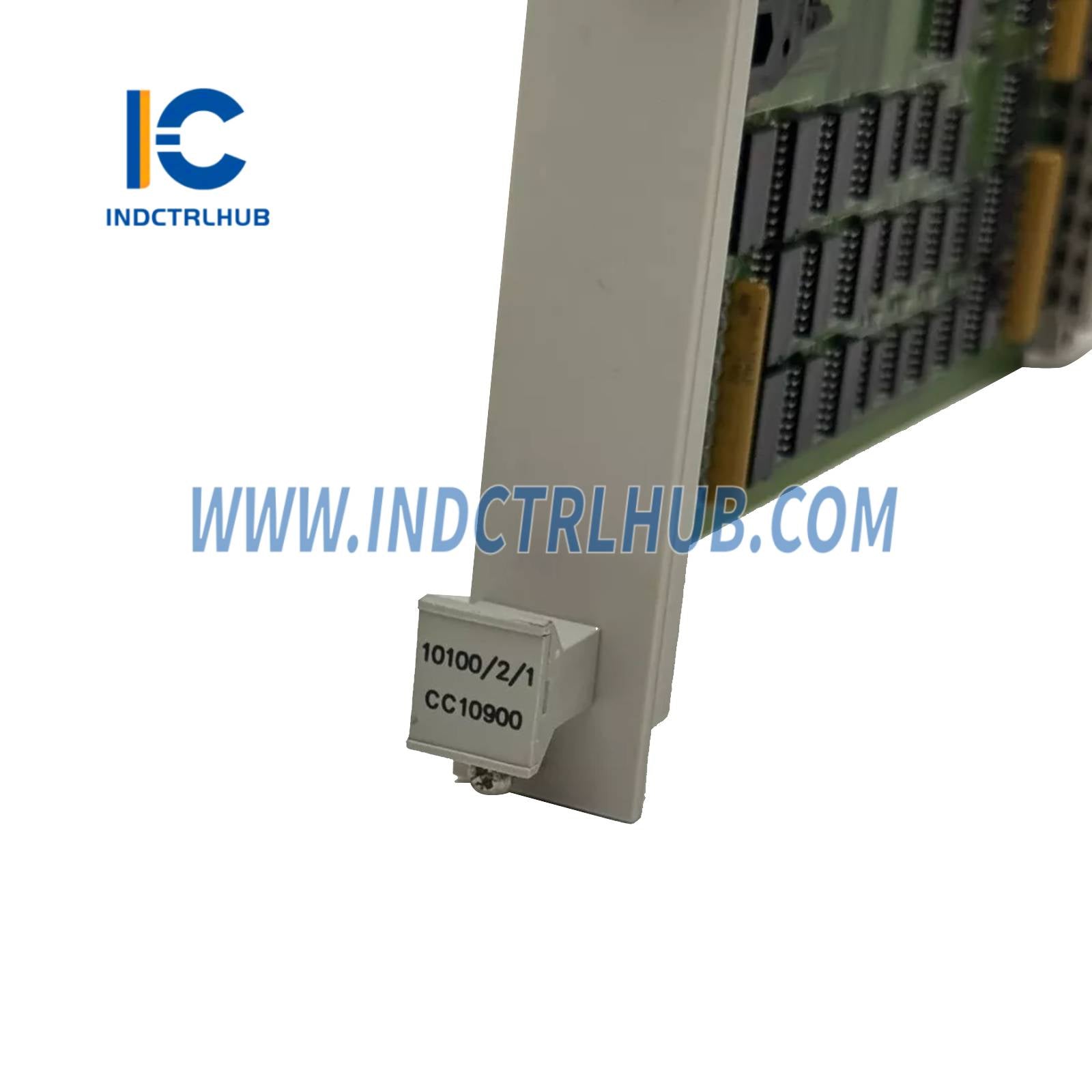

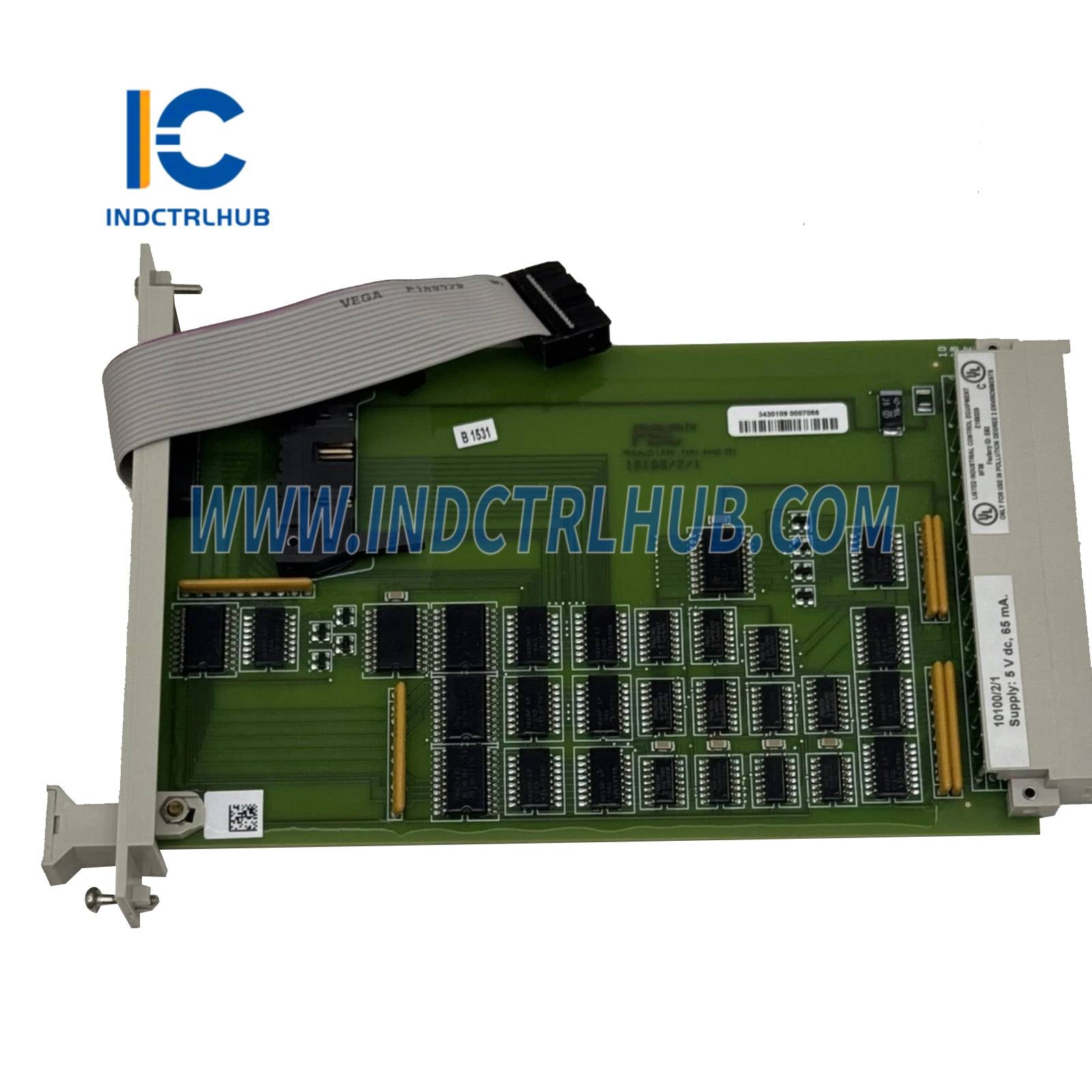

Honeywell 10100/2/1 Horizontálny modul vodiča zbernice
- Výrobca: Honeywell Analytics
- Séria: Fail-Safe Controller (FSC)
- Model/Číslo dielu: 10100/2/1
- Popis: Horizontálny modul vodiča zbernice pre systémy FSC
Prehľad
Honeywell 10100/2/1 je horizontálny modul vodiča zbernice (HBD) zo série Fail-Safe Controller (FSC), navrhnutý na použitie v bezpečnostných a riadiacich systémoch Honeywell. Umožňuje spoľahlivú komunikáciu a efektívny prenos dát medzi centrálnou procesorovou jednotkou a I/O stojanmi v priemyselných riadiacich systémoch, ako sú tie používané v ropnom a plynárenskom, petrochemickom a procesnom priemysle. Modul zabezpečuje bezproblémové prepojenie pre konfigurácie bez redundancie, s jedným redundantným stojanom a s dvoma redundantnými stojanmi.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | 10100/2/1 |
| Séria | Fail-Safe Controller (FSC) |
| Typ | Horizontálny modul vodiča zbernice |
| Funkcia | Pripojuje centrálny systém k I/O stojanom pre prenos dát |
| Kompatibilita káblov | A1, A21, A22 ploché káble (bez redundancie, s jedným redundantným stojanom, s dvoma redundantnými stojanmi) |

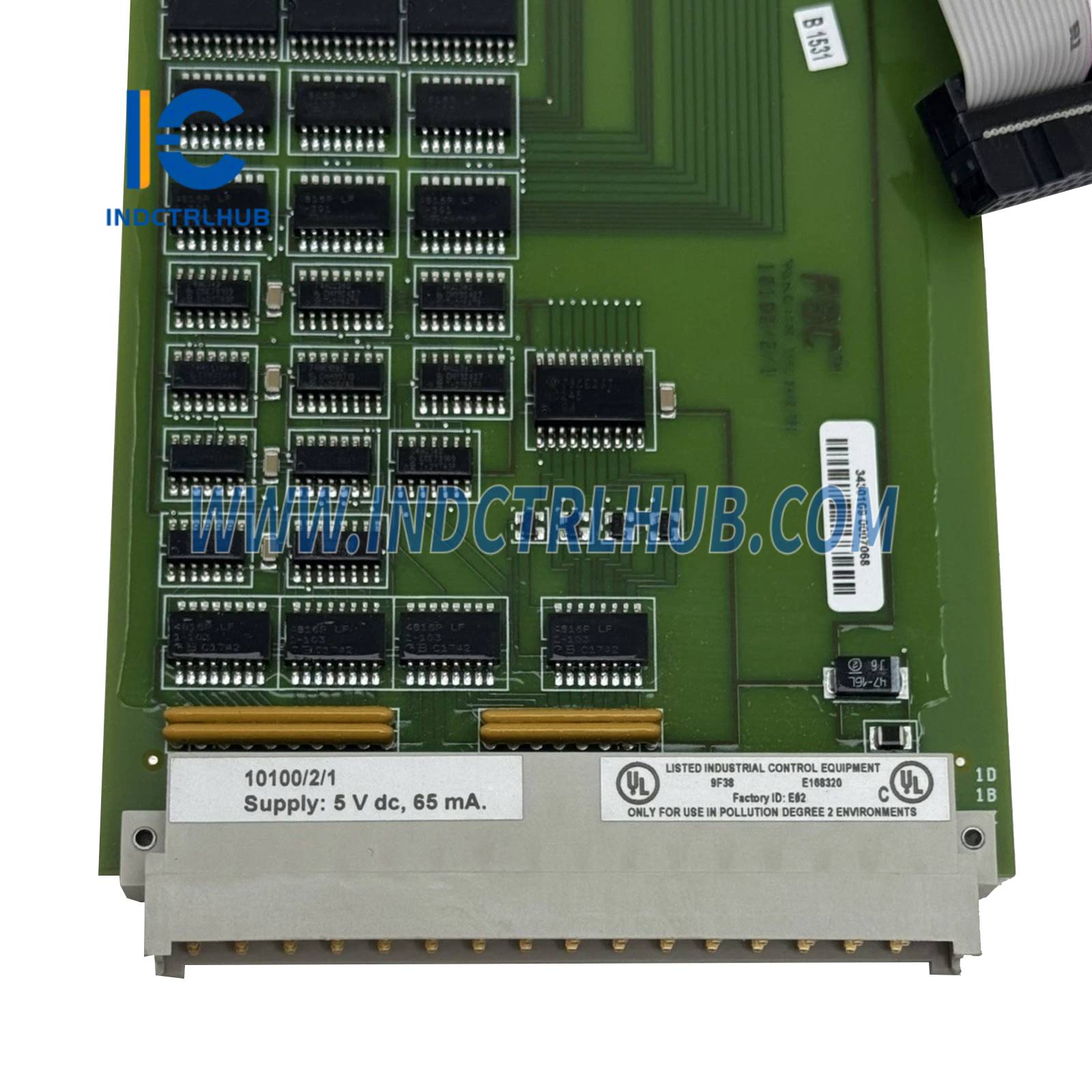

| Požiadavky na napájanie | S káblom A1/A21: 5 VDC, 35 mA; S káblom A22: 5 VDC, 65 mA |
| Obsah vlnivosti | < 50 mV špička-špička |
| Konektory | CN1 (zadný konektor pre vertikálny plochý kábel zbernice), CN3 (predný konektor pre horizontálny plochý kábel zbernice) |
| Priestorové požiadavky | 4 TE, 3 HE (4 HP, 3U) |
| Kompatibilita | Systémy FSC, I/O stojany a súvisiace moduly |
| Montáž | Zasúva sa do I/O stojana FSC |
| Prevádzková teplota | 0°C až +60°C (32°F až +140°F) |
| Teplota skladovania | -40°C až +85°C (-40°F až +185°F) |
| Relatívna vlhkosť | 5% až 95% (nekondenzujúca) |
| Rozmery | Približne 20 mm x 128 mm x 160 mm (0,8 x 5 x 6,3 palca) |
| Hmotnosť | Približne 0,11 kg (0,24 lbs) |
| Certifikácie | CE, TÜV, UL |
| Manuál | Manuál systému FSC (dostupný cez Honeywell Analytics) |
