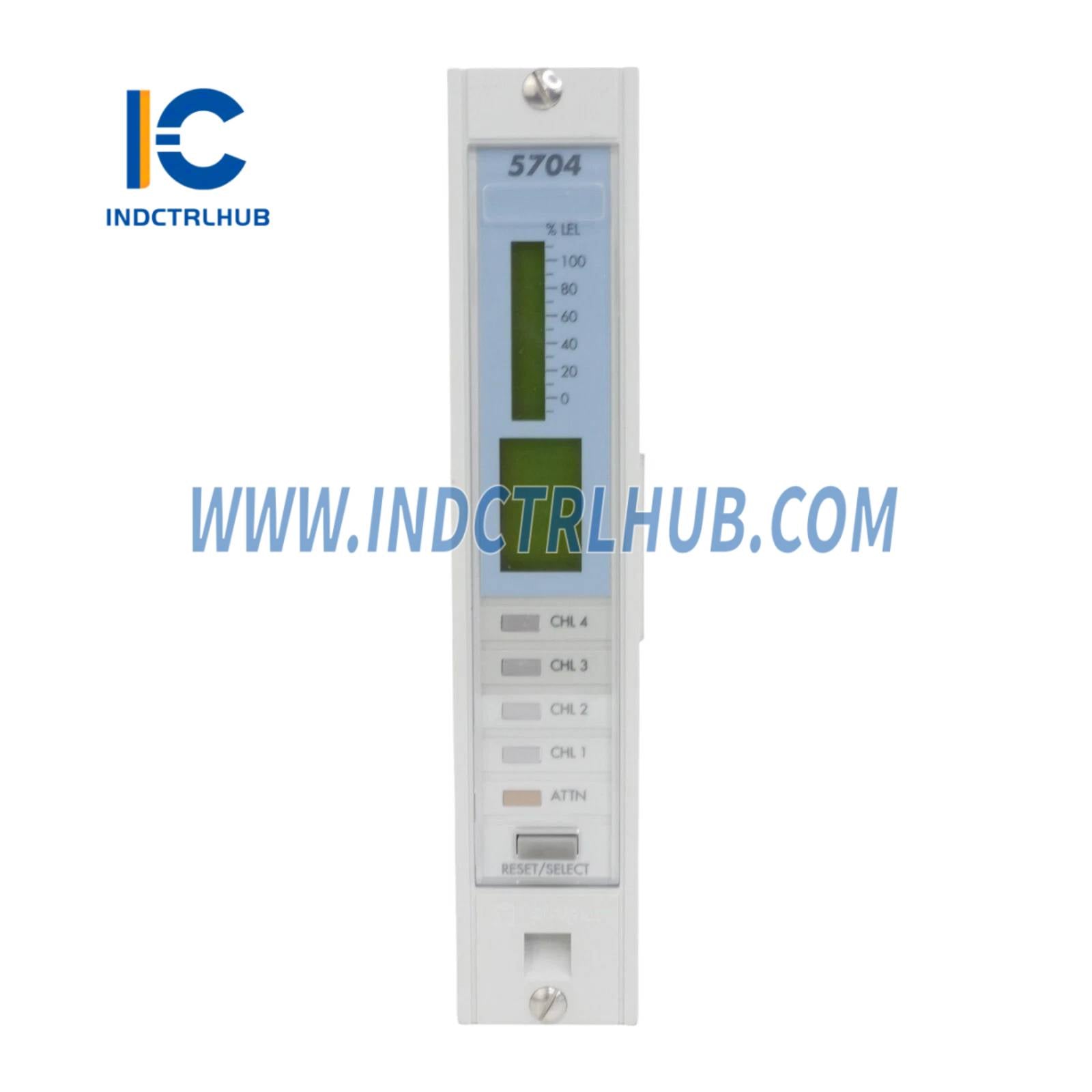

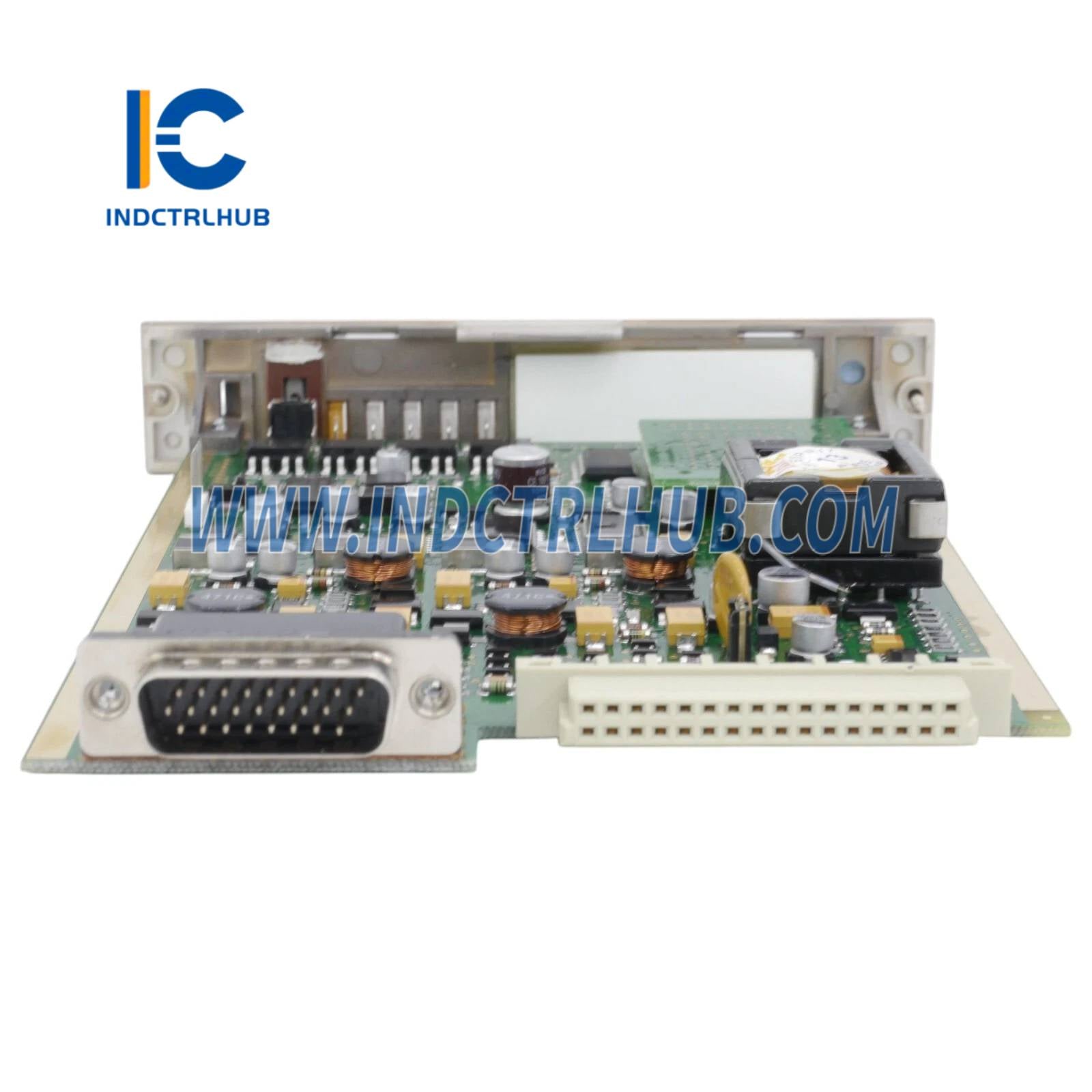

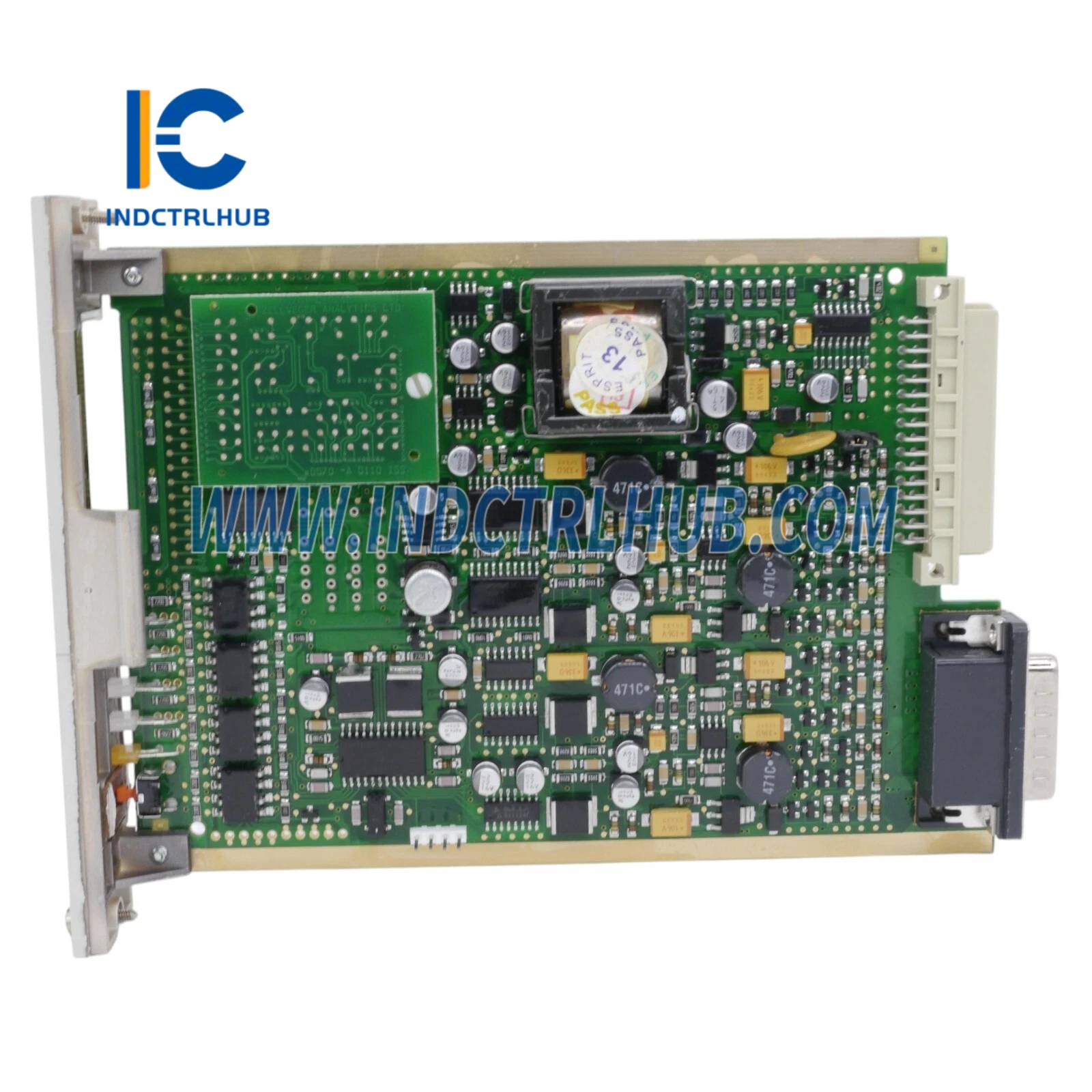

Honeywell 05704-A-0134 Systém 57 Štvoritý reléový rozhraniaci modul
- Výrobca: Honeywell Analytics
- Séria: Systém 57
- Model/Číslo dielu: 05704-A-0134
- Popis: Štvoritý reléový rozhraniaci modul pre plynové a požiarne detekčné systémy v sérii Systém 57
Prehľad
Honeywell 05704-A-0134 je štvoritý reléový rozhraniaci modul zo série Systém 57, navrhnutý na použitie v plynových a požiarne detekčných systémoch Honeywell. Poskytuje štyri nezávislé jednopólové prepínacie (SPCO) relé na prepojenie plynových alebo požiarne detektorov s externými riadiacimi systémami
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | 05704-A-0134 |
| Séria | Systém 57 |
| Typ | Štvoritý reléový rozhraniaci modul |
| Funkcia | Prepojenie plynových/požiarnych detektorov s externými systémami cez štyri SPCO relé |
| Konfigurácia relé | 4 jednopólové prepínacie (SPCO) relé (hlavná porucha, hlavný A1, hlavný A2, hlavný A3) |
| Hodnotenie kontaktov relé | 5 A pri 250 VAC alebo 30 VDC (rezistívna záťaž) |
| Vstupy | Prepojenie s riadiacimi kartami Systém 57 (napr. 05704-A-0144, 05704-A-0145) |
| Výstupy | 4 SPCO relé pre signály hlavnej poruchy, A1, A2 a A3 alarmu |
| Konektory | Svorkovnicové bloky pre zadné pripojenie výstupného zapojenia relé |
| Kompatibilita | Zadné prístupové rámy Systém 57 (napr. 05701-A-0516), plynové/požiarne detektory série 5704 |
| Montáž | Zasúva sa do zadného prístupového rámu Systém 57 |
| Napájanie | 24 VDC (18–32 VDC, dodávané rámom Systém 57) |
| Spotreba energie | Približne 1–2 W (závisí od aktivácie relé) |
| Prevádzková teplota | -25°C až +55°C (-13°F až +131°F) |
| Teplota skladovania | -40°C až +70°C (-40°F až +158°F) |
| Relatívna vlhkosť | 0% až 90% (bez kondenzácie) |
| Prostredie použitia | Iba vnútorné prostredie; nie je certifikované pre nebezpečné oblasti alebo vystavenie dažďu/vlhkosti |
| Rozmery | Približne 25 mm x 75 mm x 110 mm (1 x 3 x 4.3 in) |
| Hmotnosť | Približne 0.2 kg (0.44 lbs) |
| Certifikácie | EN50270 (EMC), ATEX, UL, CSA (pre kompatibilitu so Systém 57) |
| Manuál | Technický manuál Systém 57 (dostupný cez Honeywell Analytics) |
