Product Description
Parametre 05701-A-0283
Prehľad produktu
| Parameter | Podrobnosti |
|---|---|

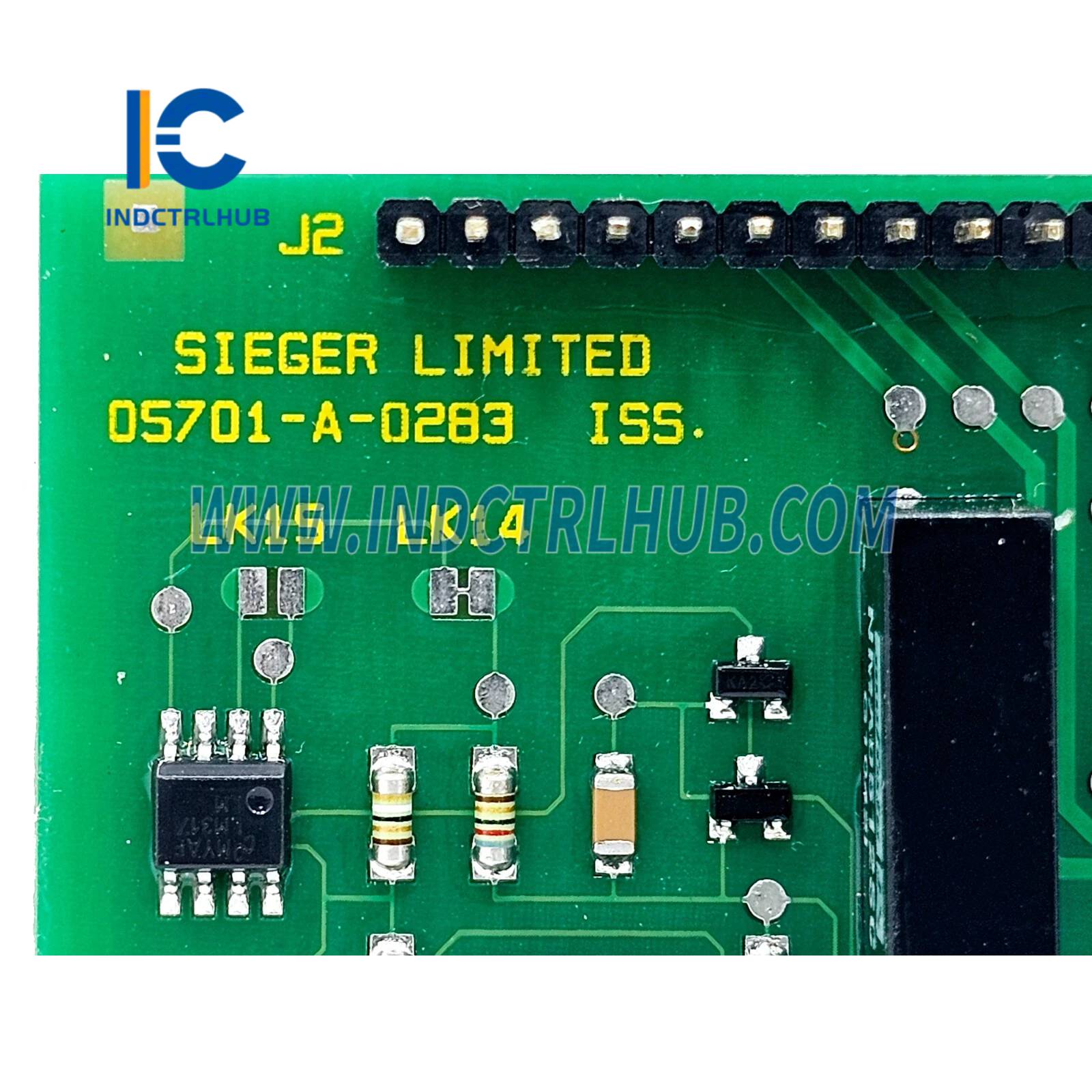

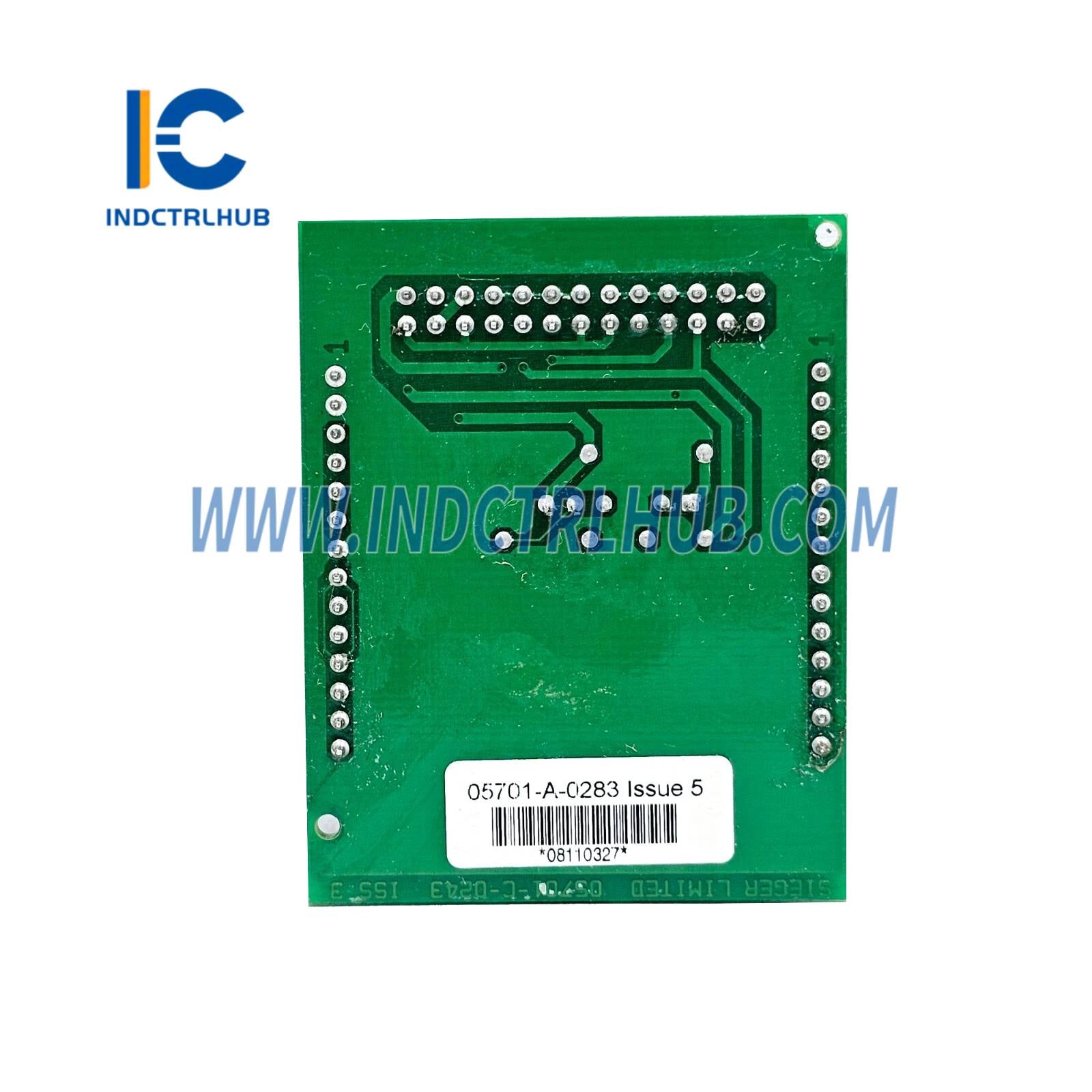

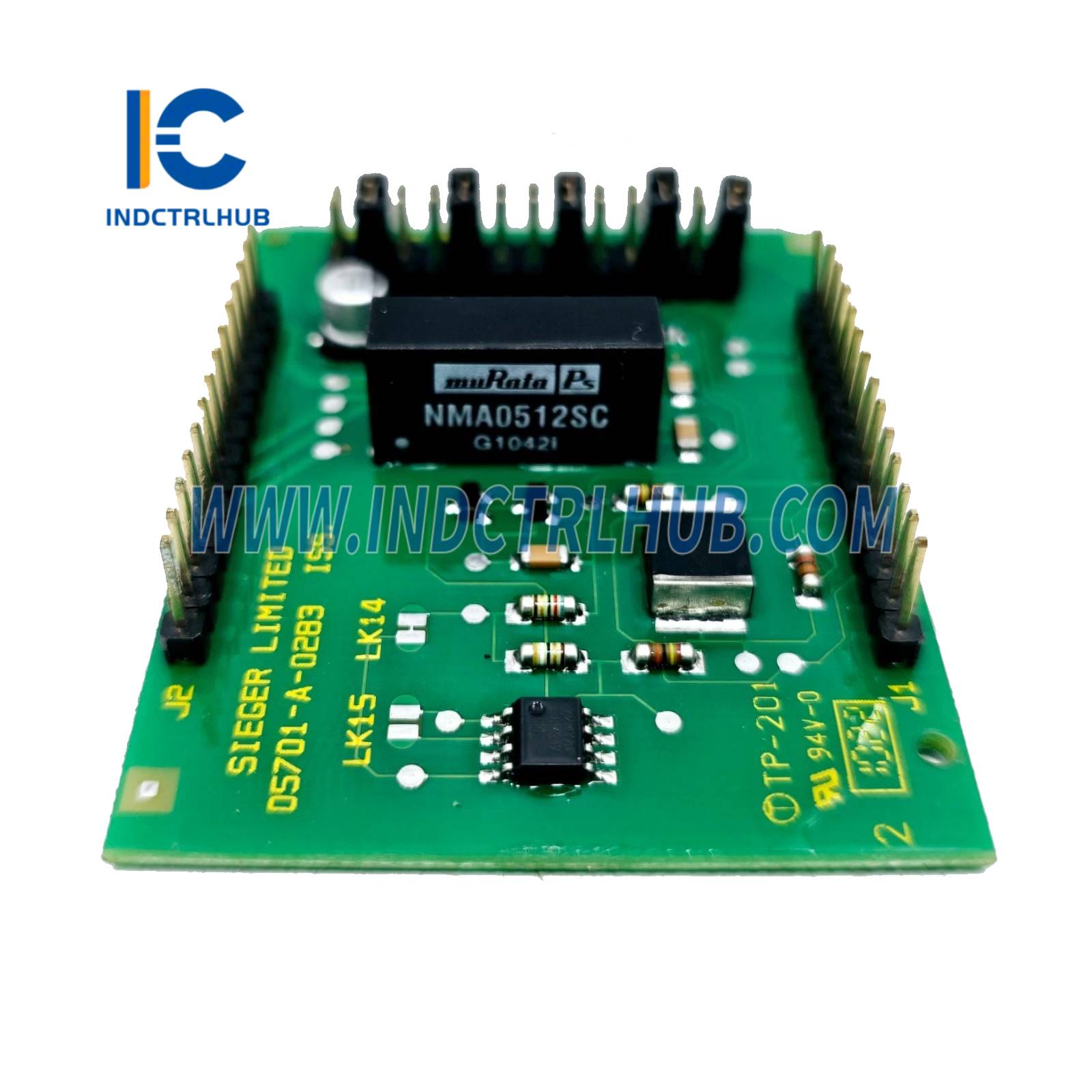

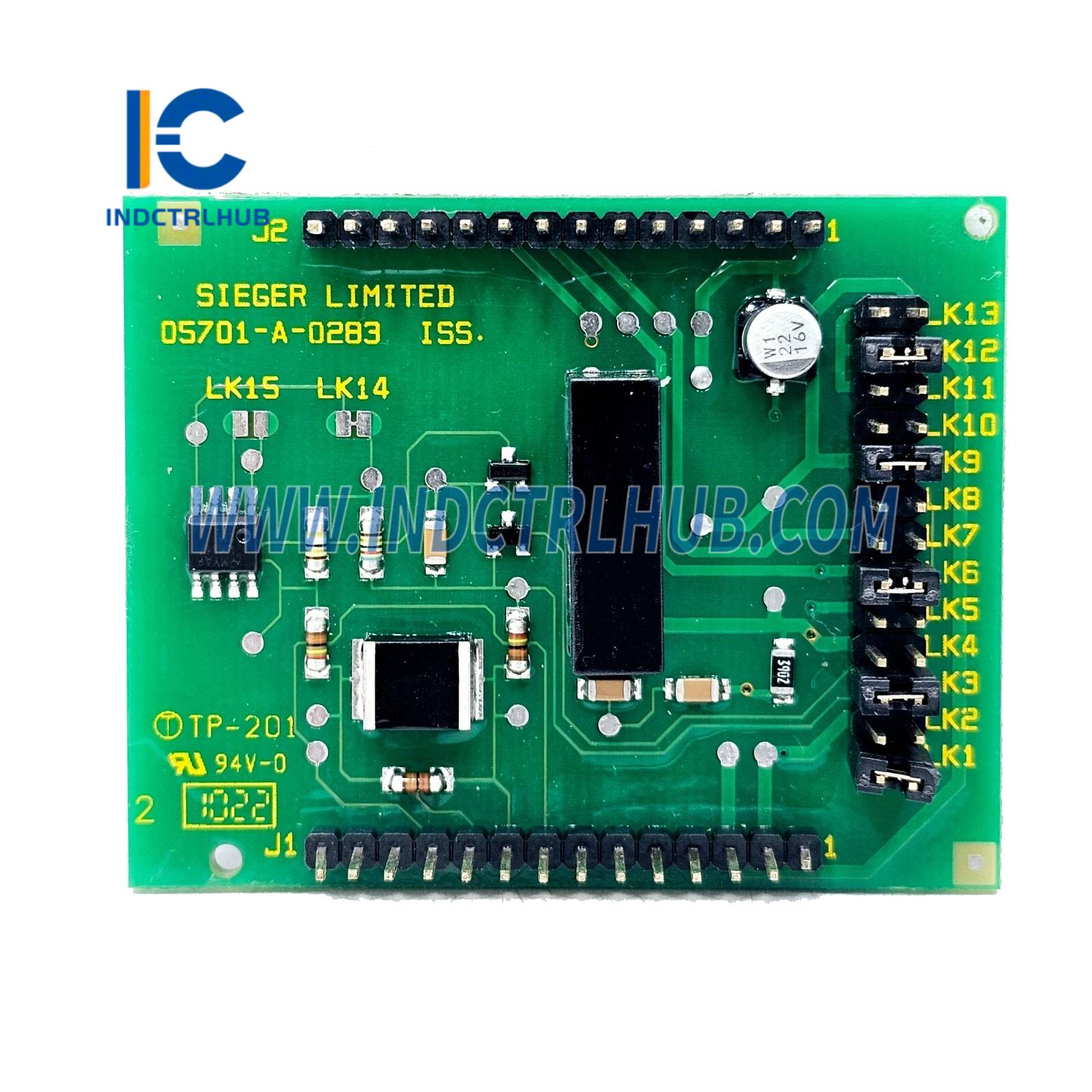

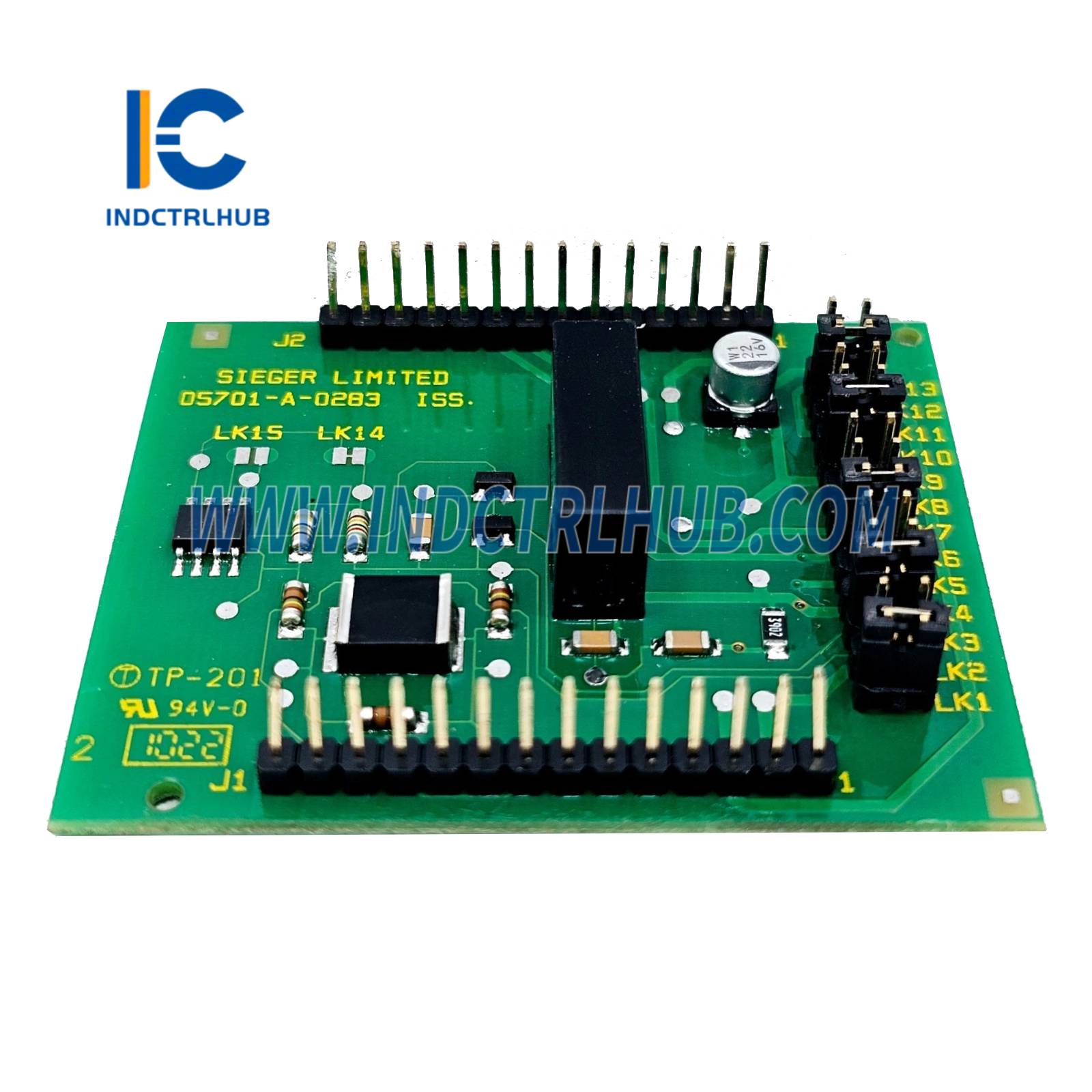

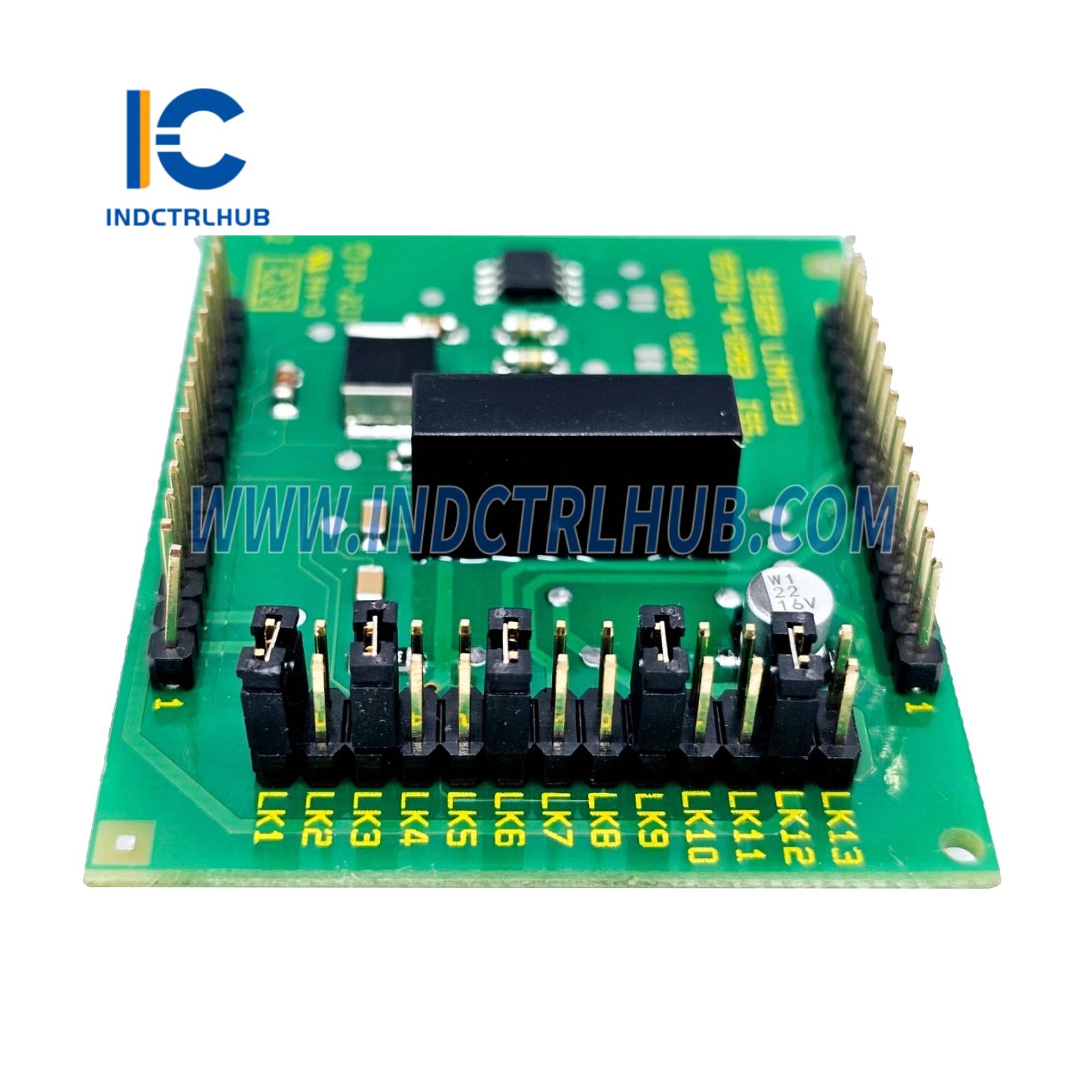

| Číslo dielu | 05701-A-0283 |
| Názov produktu | Modul riadenia senzora, 4-20mA |
| Použitie | Upravuje prichádzajúci 4-20mA signál senzora pre jednochanelový riadiaci modul |
| Kompatibilita | Pripojí sa do jedného kanálového riadiaceho modulu (05701-A-0301 alebo 05701-A-0351) |
| Funkcia | Poskytuje napájanie senzora a úpravu signálu pre 4-20mA senzory |
Funkčné špecifikácie
| Parameter | Podrobnosti |
|---|---|
| Výstupné napätie napájané zo slučky | Izolované 20V ± 5% regulované, max. 25mA pre zariadenia napájané zo slučky |
| Výstupné napätie napájania vysielača | Filtrovaný spätný panel 24V DC (maximálne 500mA) pre vysielače vyžadujúce samostatné napájanie |
| Ochrana slučky | Skrat, napätie otvoreného obvodu ±50V |
| Konfigurácia | Senzorový prúdový zdroj alebo odber |
| Rozsah merania signálu | 0 až 25mA |
| Maximálny odpor vedenia | Odpor slučky 500 ohmov vrátane senzora |
| Izolačné prierazné napätie | Viac ako ±50V DC k systému 0V |
