Product Description
Všeobecné informácie
|
Položka |
Detaily |
|---|---|
|
Výrobca |
HIMA |
|
Model/Číslo dielu |

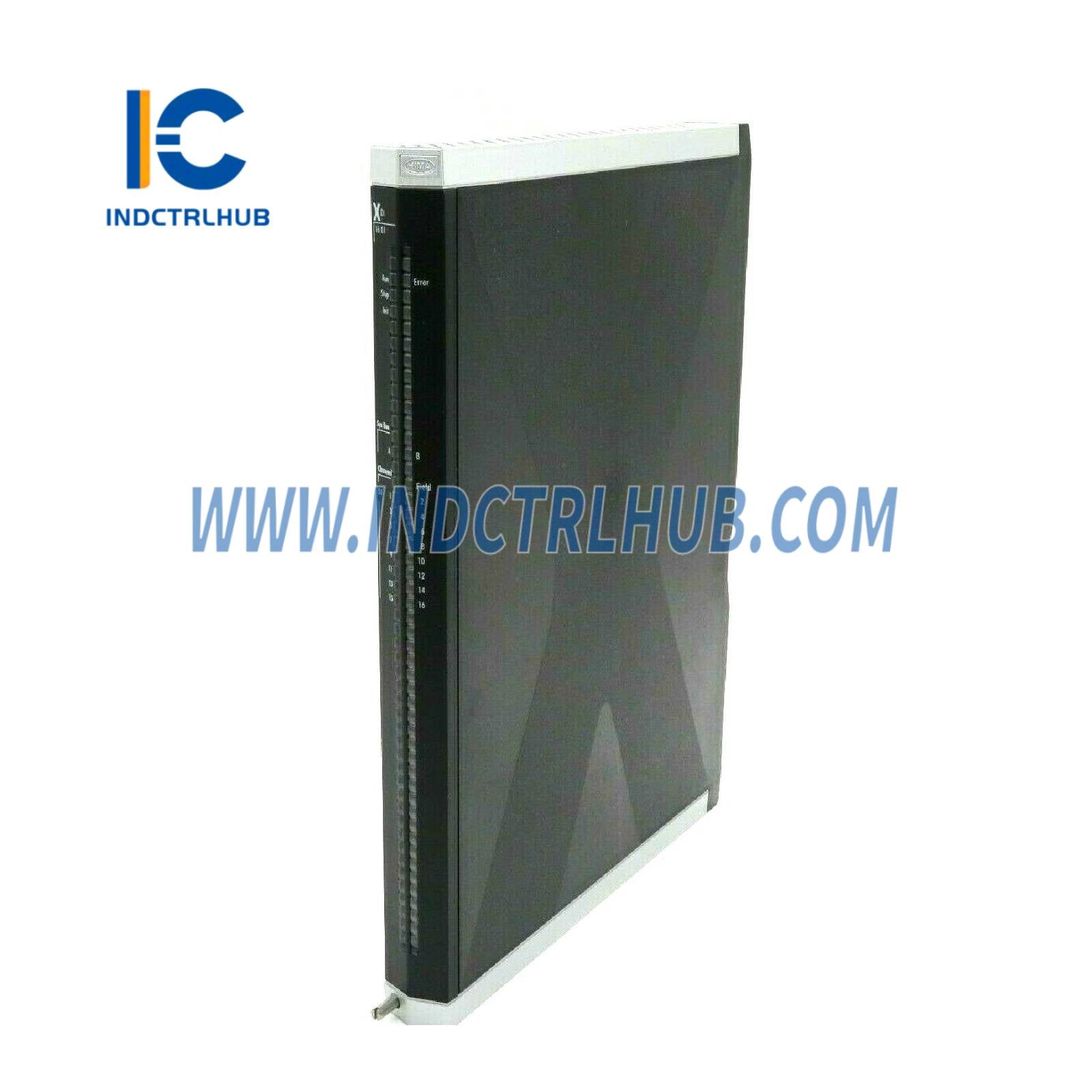

X-AO 16 01 / 985210210 |
Popis
|
Položka |
Detaily |
|---|---|
|
Typ |
Analógový výstupný modul |
|
Použitie |
Poskytuje 16 izolovaných analógových výstupných kanálov pre bezpečnostné automatizačné systémy HIMA, používané na platformách HIMax alebo HIMatrix na ovládanie poľných zariadení, ako sú pohony a regulačné ventily. |
Špecifikácie
|
Kategória |
Detaily |
|---|---|
|
Kanály |
16 izolovaných analógových výstupných kanálov |
|
Typy výstupných signálov |
0–20 mA, 4–20 mA alebo 0–10 V (konfigurovateľné pre každý kanál) |
|
Rozlíšenie |
12-bitové alebo lepšie |
|
Presnosť |
±0,1 % z plného rozsahu (typicky) |
|
Nosnosť |
Maximálne 500 Ω pre prúdové výstupy, minimálne 2 kΩ pre napäťové výstupy |
|
Izolácia |
Galvanická izolácia medzi kanálmi a systémovým backplane |
|
Diagnostika |
Detekcia a monitorovanie porúch výstupu |
|
Napájanie |
24 V DC nominálne |
|
Spotreba energie |
Približne 10–12 W typicky |
Environmentálne limity
|
Parameter |
Detaily |
|---|---|
|
Prevádzková teplota |
0 až +60 °C |
|
Teplota skladovania |
–40 až +85 °C |
|
Relatívna vlhkosť |
5 až 95 % bez kondenzácie |
|
Vibrácie |
Spĺňa priemyselné normy pre vibrácie a nárazy |
|
EMC |
Vyhovuje normám EN 61000-6-2 a EN 61000-6-4 |
Fyzikálne vlastnosti
|
Parameter |
Detaily |
|---|---|
|
Rozmery |
Približne 128 mm × 100 mm × 120 mm |
|
Montáž |
DIN lišta |
|
Hmotnosť |
Približne 850 g |
|
Pripojenia |
Zásuvné svorkovnice pre káblové pripojenie v teréne |
Informácie o objednávke
|
Položka |
Detaily |
|---|---|
|
Číslo modelu |
X-AO 16 01 / 985210210 |
|
Príslušenstvo |
Svorkovnice a konektory do zadnej dosky sa objednávajú samostatne |
