Product Description
Všeobecné informácie
|
Položka |
Detaily |
|---|---|
|

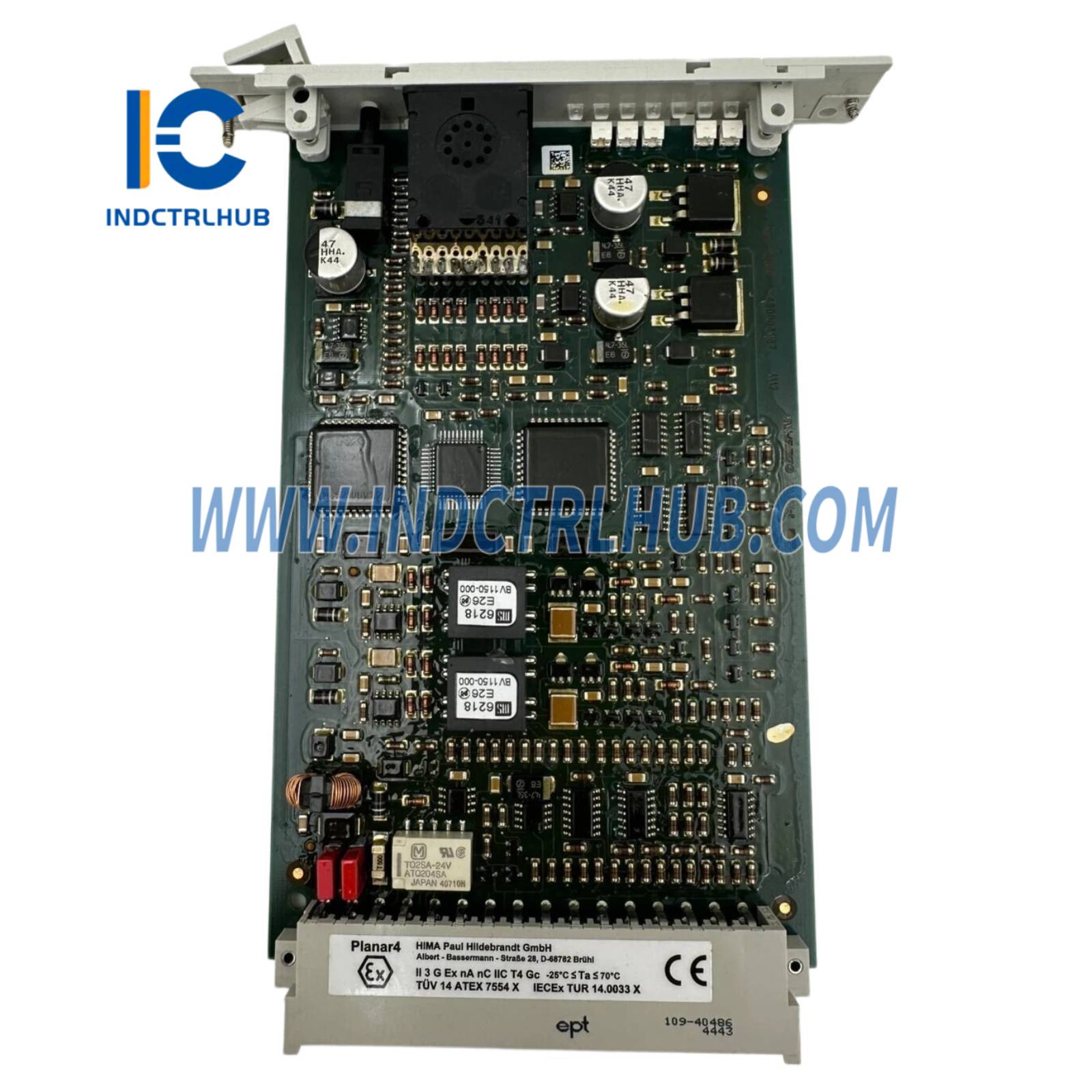

Výrobca |
HIMA |
|
Model/Číslo dielu |
98 4162100 |
Popis
|
Položka |
Detaily |
|---|---|
|
Typ |
Systémový doplnok / svorková zostava |
|
Použitie |
Zabezpečuje mechanické a elektrické rozhranie medzi pripojením v teréne a bezpečnostnými riadiacimi jednotkami alebo I/O modulmi HIMA, čím zaručuje bezpečné a spoľahlivé spojenia v priemyselných automatizačných systémoch. |
Špecifikácie
|
Kategória |
Detaily |
|---|---|
|
Funkcia |
Svorkovnica alebo komponent pripojenia do zadnej dosky pre HIMA stojany a moduly |
|
Napäťové hodnotenie |
Až do 30 V DC pre signálne obvody |
|
Aktuálna kapacita |
Až 10 A na kanál (typicky) |
|
Izolácia |
Podporuje galvanickú izoláciu podľa špecifikácií pripojených I/O modulov |
|
Materiály |
Priemyselné plameňu odolné plastové puzdro |
|
Indikátory |
Označovacie pásky alebo štítky na identifikáciu kanálov |
|
Kompatibilita |
Navrhnuté tak, aby vyhovovali konkrétnym modulom systému HIMA HIMax alebo HIMatrix, ktoré vyžadujú túto svorkovú zostavu |
Environmentálne limity
|
Parameter |
Detaily |
|---|---|
|
Prevádzková teplota |
0 až +60 °C |
|
Teplota skladovania |
–40 až +85 °C |
|
Relatívna vlhkosť |
5 až 95 % bez kondenzácie |
|
Vibrácie |
Spĺňa priemyselné normy pre vibrácie a nárazy |
|
EMC |
Vyhovuje normám EN 61000-6-2 a EN 61000-6-4 |
Fyzikálne vlastnosti
|
Parameter |
Detaily |
|---|---|
|
Rozmery |
Približne 128 mm × 25 mm × 120 mm |
|
Montáž |
DIN lišta alebo systémový rám dosky |
|
Hmotnosť |
Približne 100 g |
|
Pripojenia |
Viacbodové skrutkové alebo pružinové svorkovnice pre pripojenie v teréne |
Informácie o objednávke
|
Položka |
Detaily |
|---|---|
|
Číslo modelu |
98 4162100 |
|
Príslušenstvo |
Označovacie štítky a montážny hardvér dostupné samostatne |
