Product Description
Parametre HESG448614R1
Detaily produktu
| Parameter | Detaily |
|---|---|
| Výrobca | ABB |
| Model/Číslo dielu | HESG448614R1 |
| Popis | Ochranné a riadiace relé pre transformátory |
Prehľad produktu
| Parameter | Detaily |
|---|---|
| Číslo dielu | HESG448614R1 |

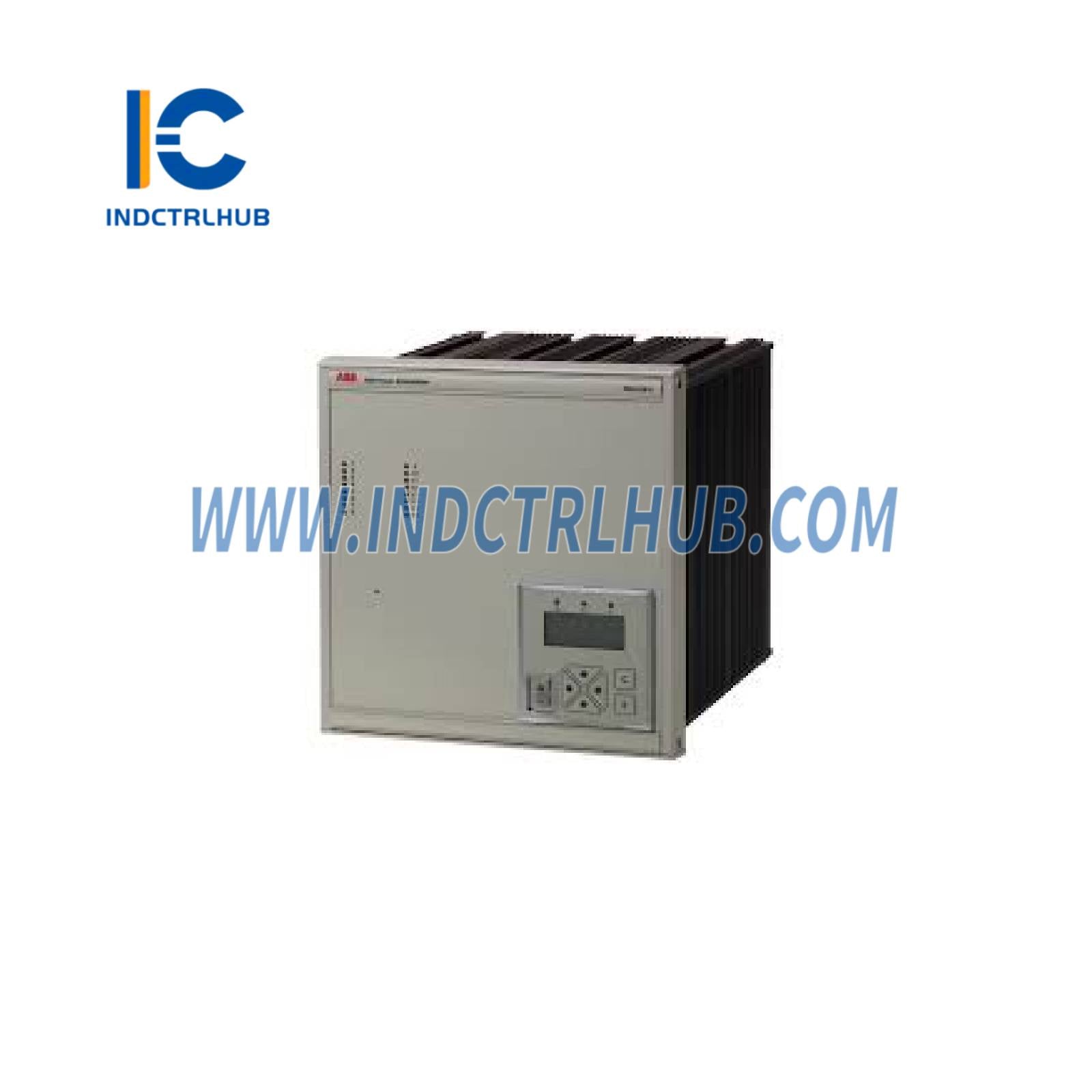

| Názov produktu | Ochranné a riadiace relé RET670 pre transformátory |
| Použitie | Ochrana a riadenie pre dvoj-, troj- alebo viacvinutové transformátory, vrátane ochrany proti fázovým, zemným a vnútorným poruchám |
| Kompatibilita | Integruje sa so sériou Relion od ABB, podporuje komunikáciu IEC 61850 a automatizáciu rozvádzača |
| Funkcia | Poskytuje diferenciálnu ochranu, nadprúdovú, napäťovú a tepelnú kontrolu; zahŕňa záznam porúch a protokol udalostí |
Funkčné špecifikácie
| Parameter | Detaily |
|---|---|
| Ochranné funkcie | Numerická diferenciálna ochrana (87), nadprúdová (50/51), obmedzená zemná porucha (87N), tepelná preťaženosť (49) |
| Meracie schopnosti | Napätie, prúd, výkon, frekvencia; podporuje až 3 trojfázové napäťové vstupy a 6 prúdových vstupov |
| Binárne vstupy/výstupy | 18 binárnych vstupov, 11 výstupných kontaktov (konfigurovateľné) |
| Komunikačné rozhrania | 2x Ethernet porty (IEC 61850, DNP3, Modbus TCP), 2x sériové porty (SPA, IEC 60870-5-103) |
| Napájanie | Možnosti 24-60 V DC alebo 48-250 V DC / 100-240 V AC |
| Prevádzkový teplotný rozsah | -25 °C až +55 °C |
| Rozmery | 177 mm x 177 mm x 144 mm (4U 19" rack mount) |
| Súlad s normami | IEC 60255, IEEE C37.91, CE, UL, CSA |
