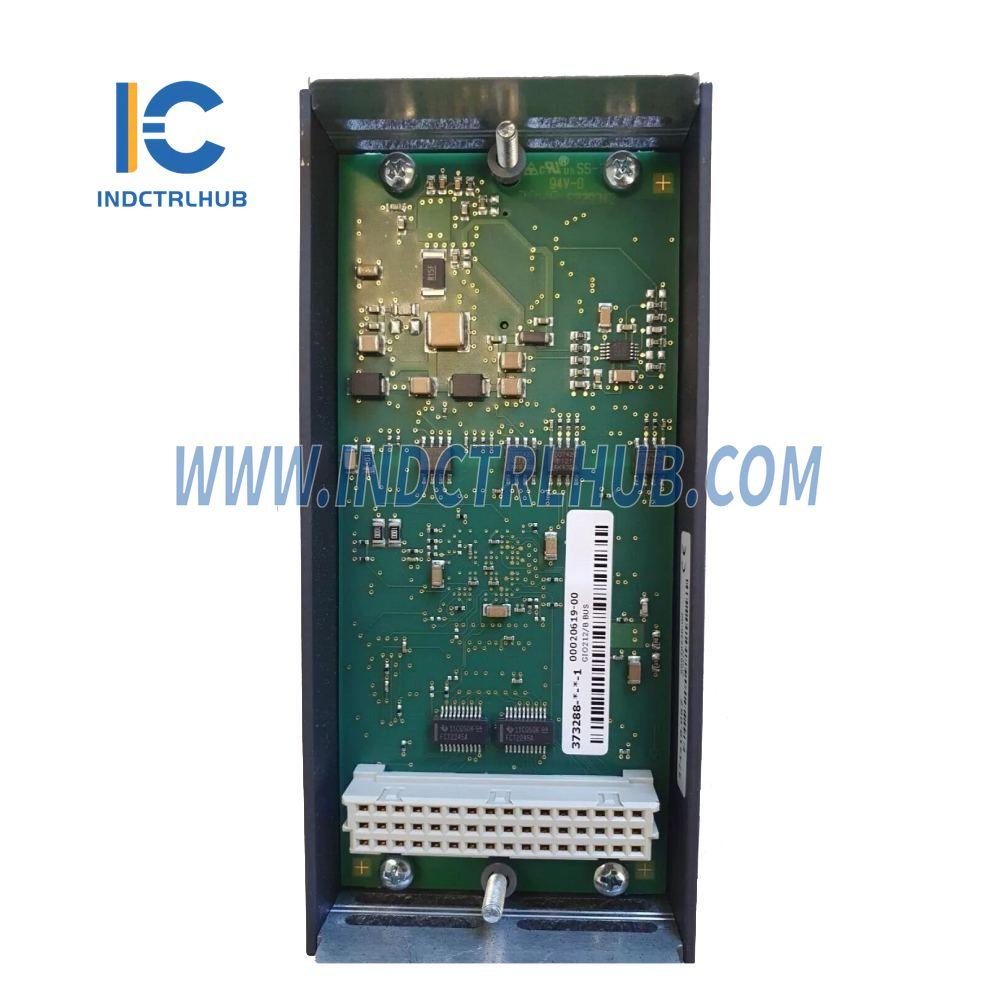

Detaily produktu

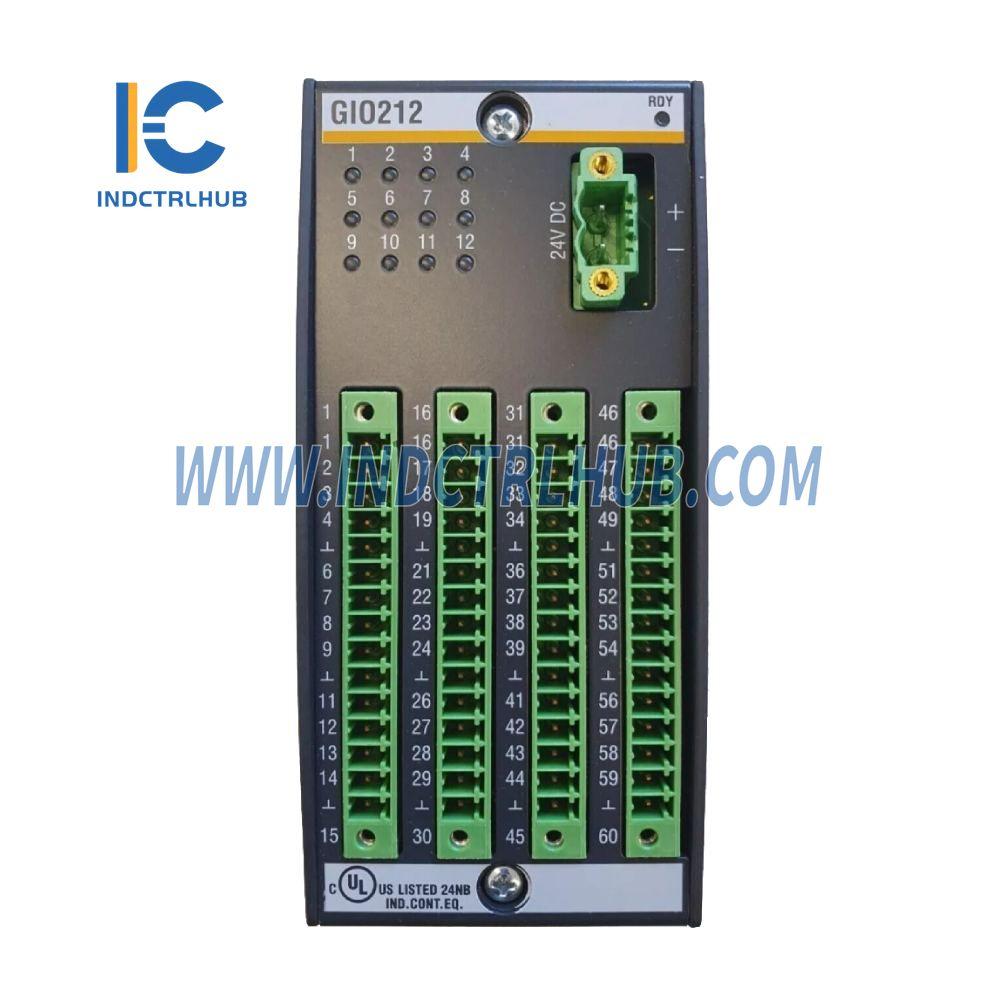

Výrobca: BACHMANN

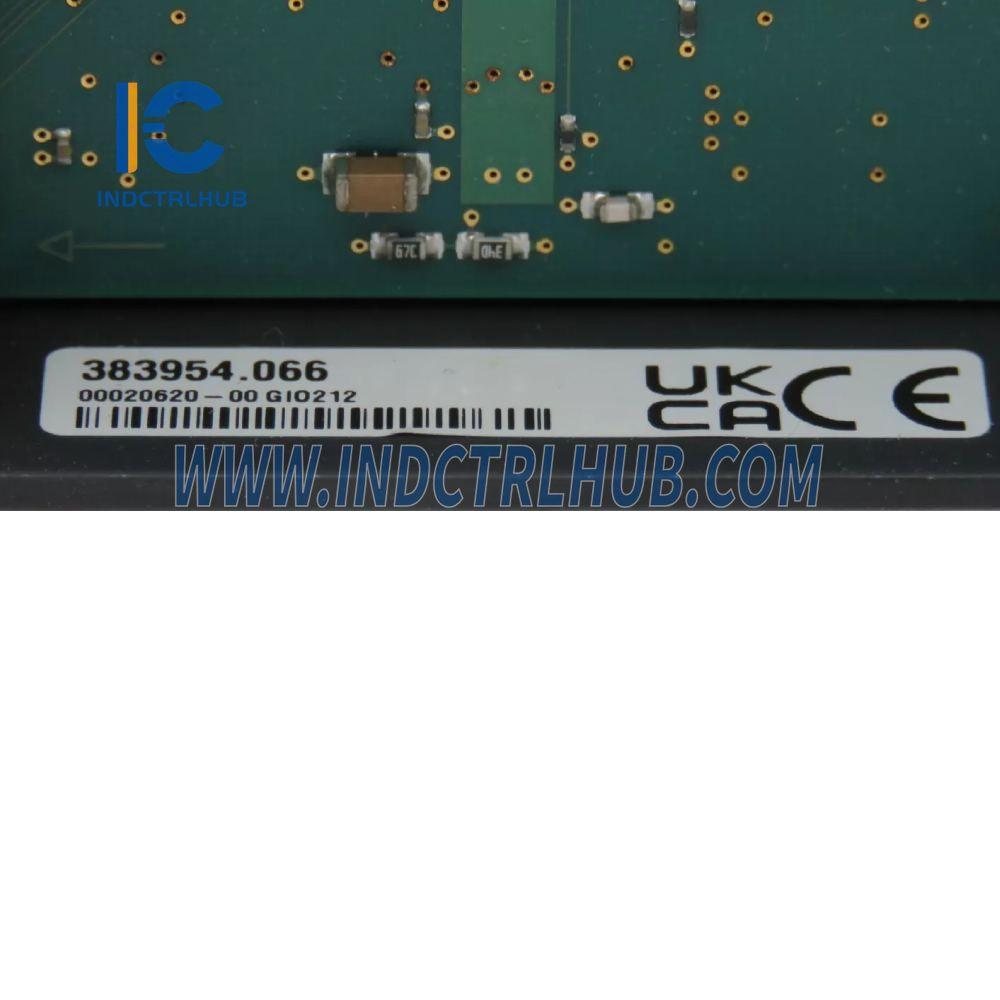

Model/Číslo dielu: GIO212
Popis: Moduly analógového vstupu/výstupu
Vstupy/Výstupy
Množstvo: 12 kanálov, individuálne konfigurovateľné ako vstup alebo výstup
Režimy na kanál:
-
Analógový vstup
-
Vstup na meranie teploty pre Pt prvky a termočlánky
-
Analógový výstup
-
Digitálny vstup
-
Vstup čítača
-
Digitálny výstup
-
PWM výstup
SYNC signál:
-
Vstup: Analógový vstup, digitálny vstup, meranie teploty, čítač (v závislosti od režimu)
-
Výstup: Analógový výstup, digitálny výstup
Analógové vstupy všeobecne
| Parameter | Špecifikácia |
|---|---|
| Digitálne rozlíšenie | 16-bitový |
| Merací rozsah | ±105 % nominálneho rozsahu |
| Monitorovanie meracieho rozsahu | Dolná a horná hranica meracieho rozsahu, chybové hlásenie ako stav alebo monitorovanie meracieho rozsahu |
| Povolené spoločné režimové napätie | Max. ±1 V |
| Obnovovací cyklus | 100 µs |
| Hraničná frekvencia (3 dB) | Nastaviteľné kanál po kanáli od 4 kHz do 0,5 Hz |
| Sklon filtra | > 80 dB/decade |
Vstupy napätia:
-
Vstupné napätie: ±10 V, ±1 V, ±100 mV, ±10 mV
-
Základná presnosť pri 25 °C: Max. ±0,05 % rozsahu výstupného napätia
Vstupy prúdu:
-
Vstupný prúd: ±20 mA alebo 0 .. 20 mA alebo 4 .. 20 mA
-
Základná presnosť pri 25 °C: Max. ±0,2 % rozsahu výstupného napätia
-
Vstupná impedancia: Max. 300 Ohmov
-
Skúška skratovej ochrany shuntu: Na +24 V
-
Intenzita rušenia napätia: +24 V
Teplotné vstupy (PTC):
-
Teplotné vstupy PTC: Pt100, Pt1000 voliteľné
-
Typ pripojenia: 2-, 3- alebo 4-vodičové, voliteľné
-
Vstupná impedancia: > 100 kOhm
-
Teplotný rozsah: -100 .. +800 °C
-
Základná presnosť pri 25 °C: Až do 300 °C ±0,25 % presne z rozsahu vstupu
-
Hodnota LSB: 0,1 K, merané hodnoty v 1/10 Kelvina
Teplotné vstupy (TE):
-
Teplotné prvky: Môžu byť vybrané typy J, K, T, N, E, R, S, B
-
Teplotné rozsahy podľa typu:
-
J: -100 .. +1200 °C
-
K: -100 .. +1370 °C
-
T: -100 .. +400 °C
-
N: -100 .. +1300 °C
-
E: -1000 .. +1000 °C
-
R: -50 .. +1768 °C
-
S: -50 .. +1768 °C
-
B: +600 .. +1820 °C
-
-
Zem: Až do ±3 V
-
Základná presnosť pri 25 °C: Maximálny vstupný rozsah ±0,15 % rozsahu vstupného prúdu (S, R, T max. ±0,3 %)
-
Hodnota LSB: 0,1 K, merané hodnoty v 1/10 Kelvina
Analógové výstupy všeobecne
-
Digitálne rozlíšenie: 14-bitový
-
Rozsah výstupného signálu: ±105 % nominálneho rozsahu
Výstupy napätia:
-
Výstupné napätie: ±10 V
-
Výstupný prúd: Max. 10 mA
-
Základná presnosť pri 25 °C: Min. 1 kOhm, max. ±0,05 % rozsahu výstupného prúdu
Výstupy prúdu:
-
Výstupný prúd: 0(4) .. 20 mA
-
Základná presnosť pri 25 °C: Max. ±0,25 % rozsahu výstupného prúdu
-
Zdanlivý ohmový odpor: Až do 600 Ohm
