Product Description

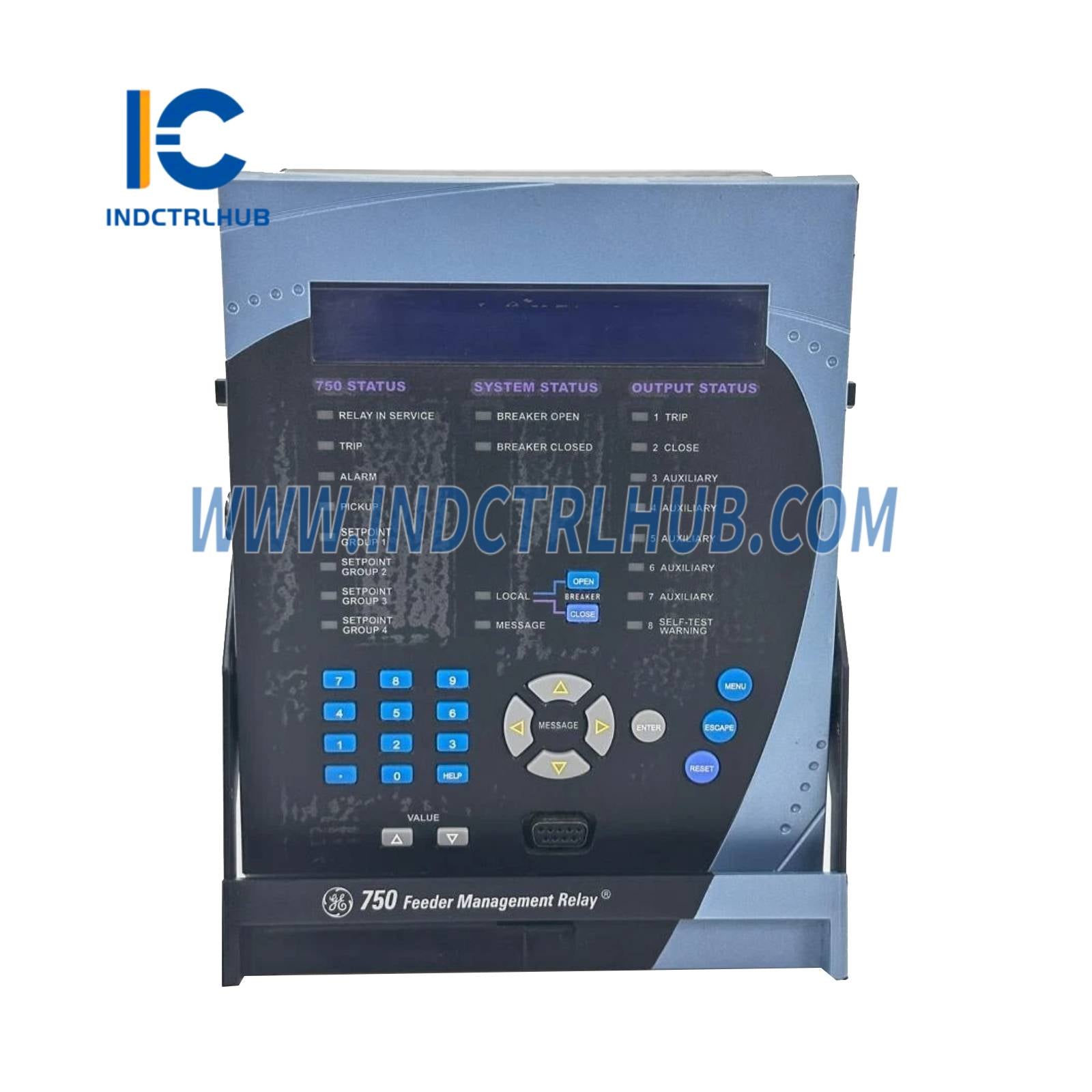

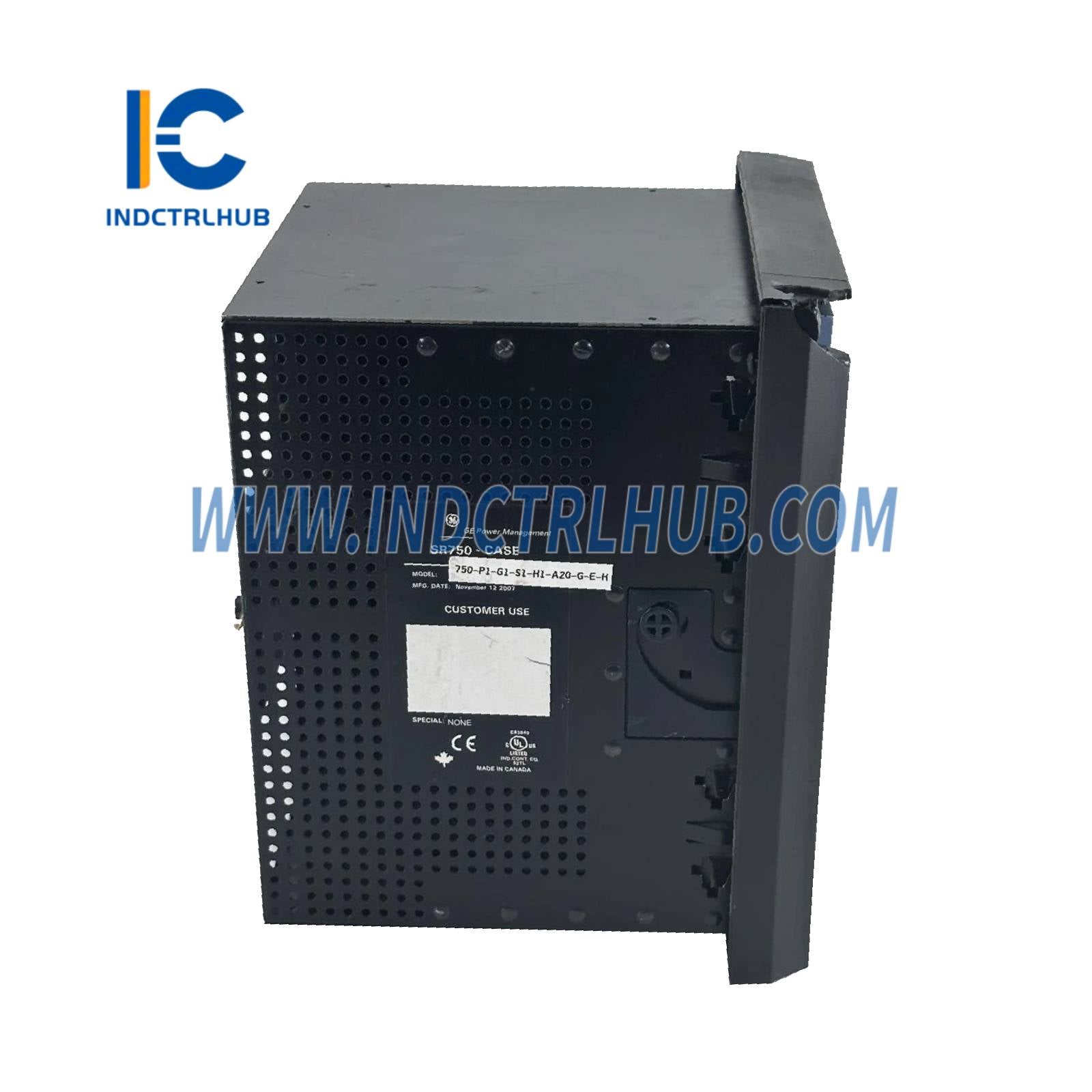

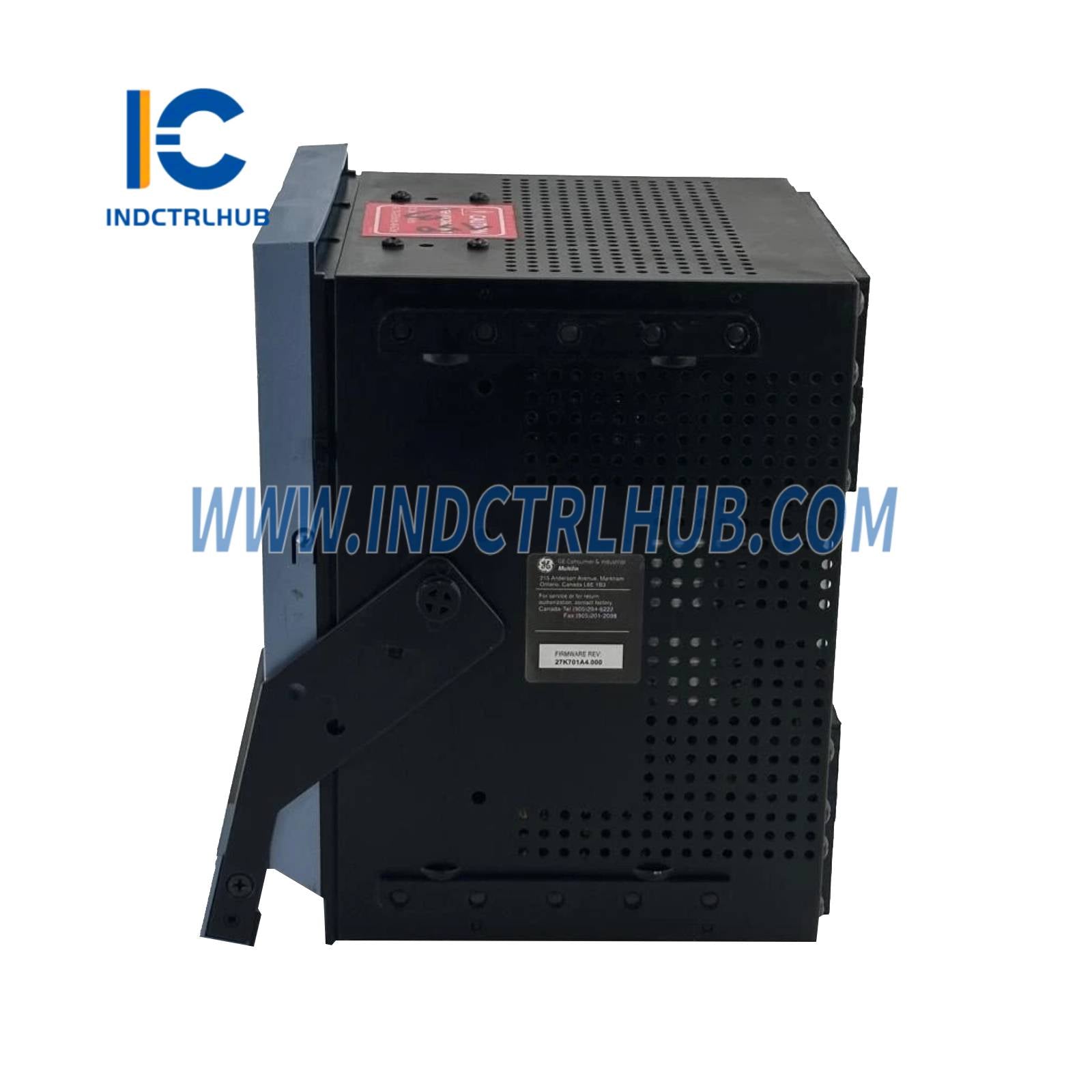

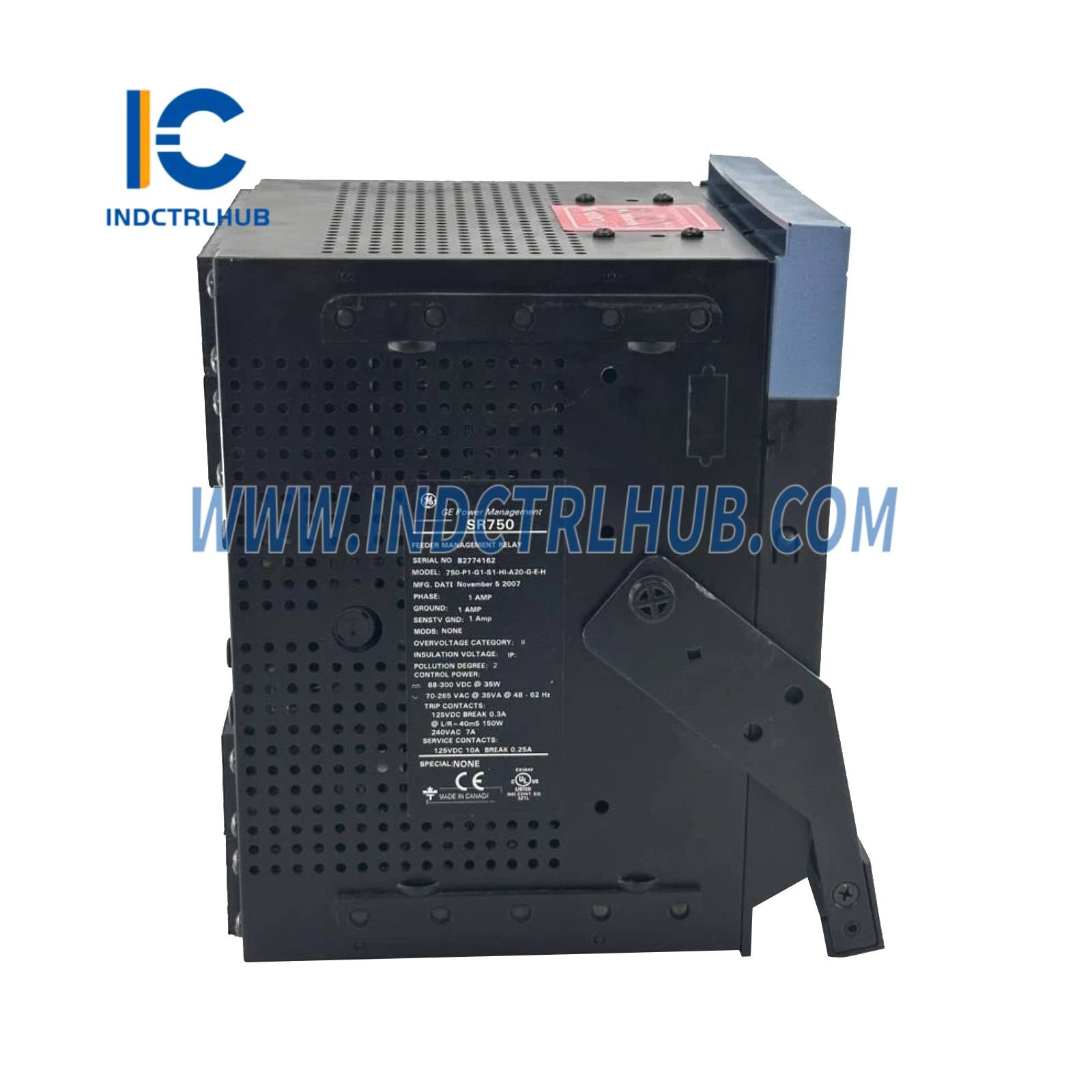

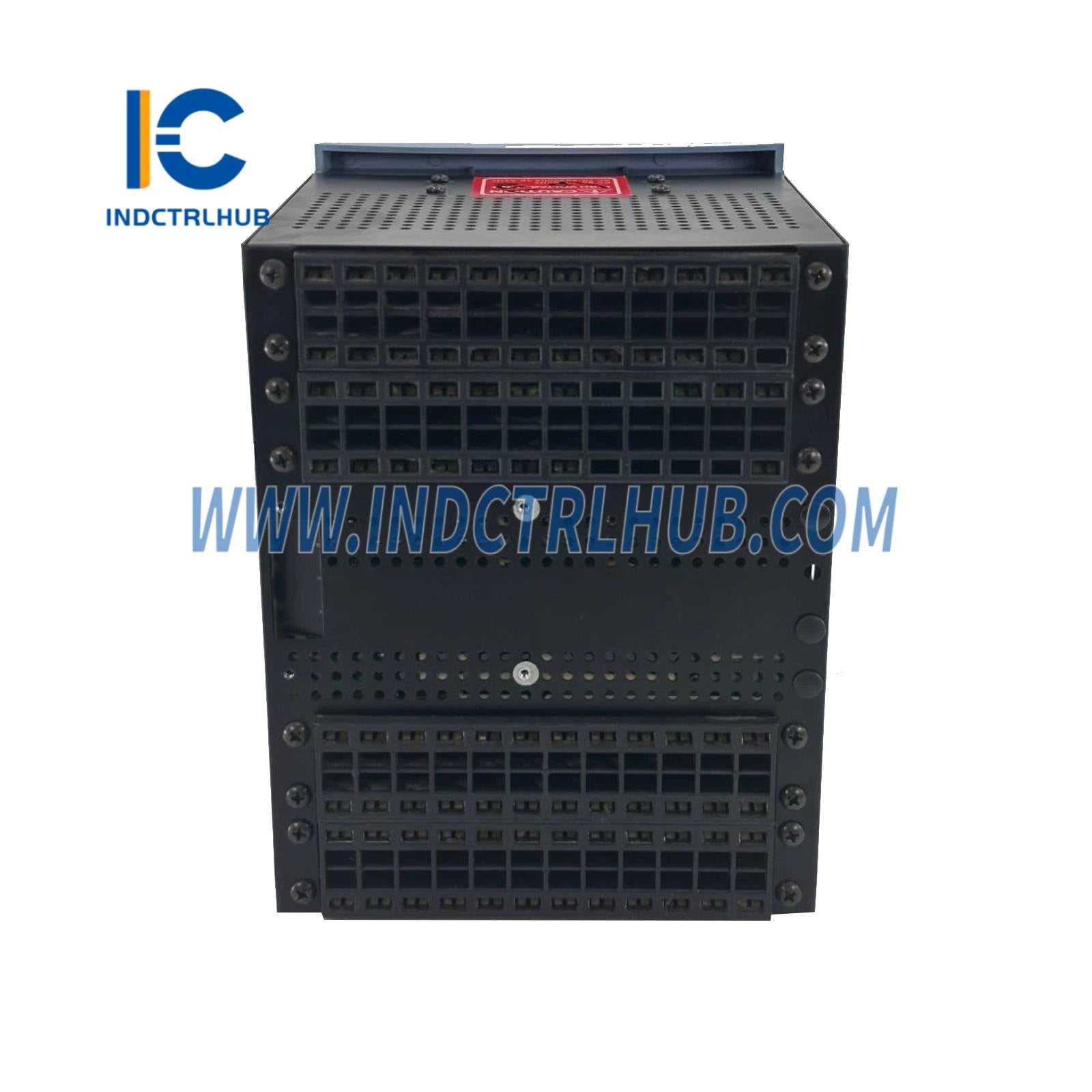

General Electric SR750 Multilin relé na správu rozvodných vetiev
Prehľad produktu
- Popis: General Electric SR750 je Multilin relé na správu rozvodných vetiev navrhnuté pre pokročilú ochranu, riadenie a monitorovanie elektrických rozvodných vetiev v priemyselných a energetických aplikáciách.
Technické špecifikácie
| Špecifikácia | Podrobnosti |
|---|---|
| Výrobca | Všeobecné elektrické |
| Séria | Multilin SR |
| Model/Číslo dielu | SR750 |
| Typ modelu | Riadiaci relé pre podávače |
| Funkcia | Ochrana, riadenie a monitorovanie elektrických rozvodných vetiev |
| Displej | 40-znakový alfanumerický LCD |
| Vstupy | 4 vstupy CT fázy, 1 vstup CT zeme, 4 napäťové vstupy, viacero digitálnych vstupov (konfigurovateľné) |
| Výstupy | 5 výstupov relé pre vypnutie, 4 pomocné relé výstupy, 2 analógové výstupy (konfigurovateľné) |
| Komunikačné rozhrania | RS232, RS485, Modbus RTU, voliteľne Ethernet, DNP 3.0, DeviceNet |
| Úprava signálu | Interná analógovo-digitálna konverzia, smerové spracovanie |
| Presnosť | ±1 % pre meranie prúdu/napäťia, ±3 % pre meranie výkonu (typicky) |
| Ochranné funkcie | Nadprúd fázy/zeme (50/51, 50N/51N), smerový nadprúd (67, 67N), nad/pod napätie (59/27), nad/pod frekvencia (81O/U), zlyhanie ističa, tepelná preťaž, záporná sekvencia, synchronizačná kontrola |
| Redundancia | Nepoužiteľné (jednotlivé zariadenie, podporuje redundantné napájanie) |
| Diagnostika | Záznam udalostí (až 256 udalostí), zachytenie priebehu, hlásenia porúch, sebakontrola |
| Kompatibilita | Integruje sa so SCADA systémami, softvérom Multilin EnerVista |
| Napájanie | 48–125 VDC alebo 48–110 VAC (štandard), voliteľne 125–250 VDC alebo 100–240 VAC |
| Spotreba energie | Typicky 10 W, max. 20 W |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +60 °C Teplota skladovania: -40 °C až +80 °C Relatívna vlhkosť: 5 % až 95 % bez kondenzácie |
| Kryt | IP40 (predná strana), IP20 (zadná strana, montované v paneli) |
| Rozmery | Približne 178 mm (V) x 146 mm (Š) x 203 mm (H) |
| Hmotnosť | 4,0 kg (približne) |
| Montáž | Montáž na panel, kompatibilné s 19-palcovým stojanom |
| Certifikácie | CE, UL, cULus, IEC 60255 |
