Product Description

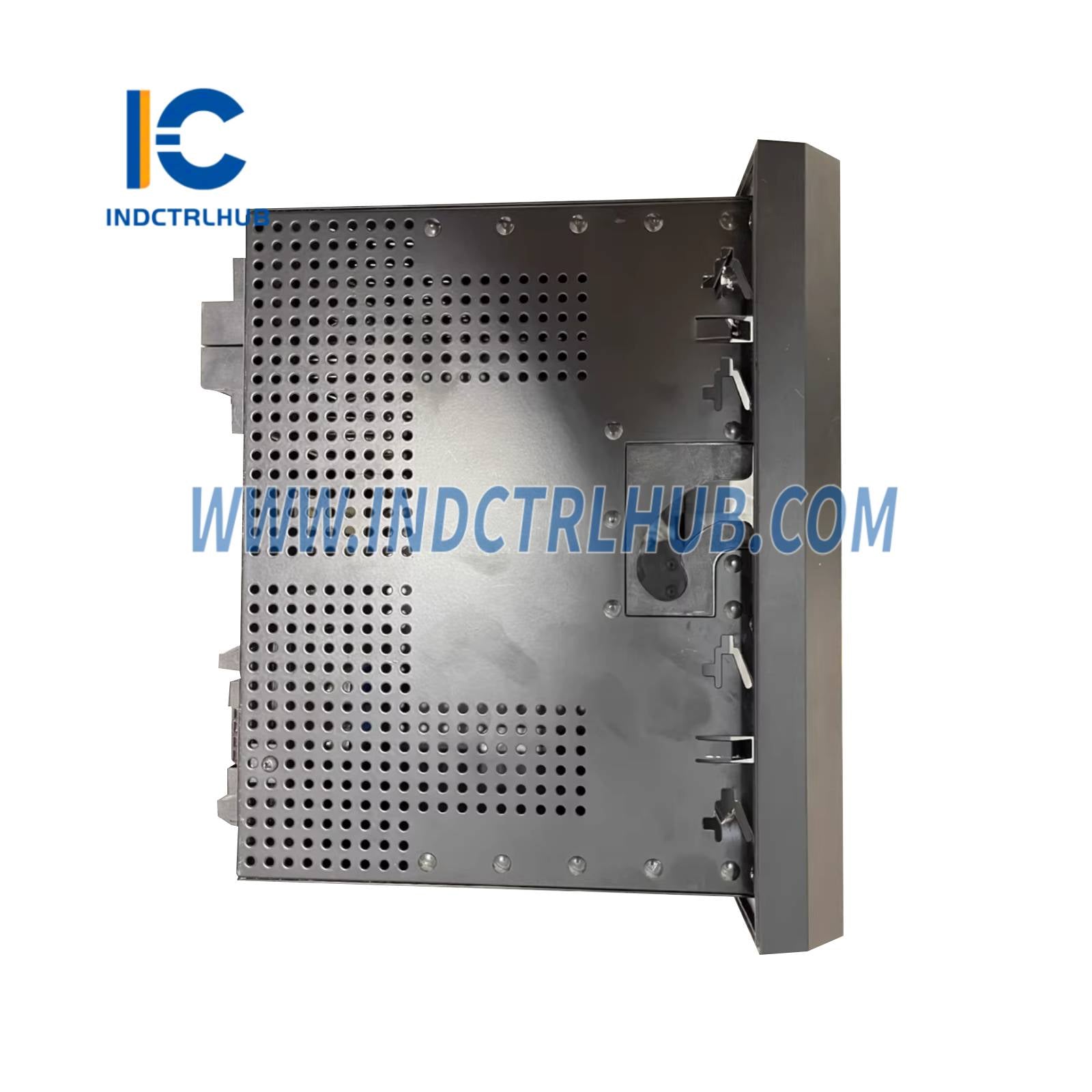

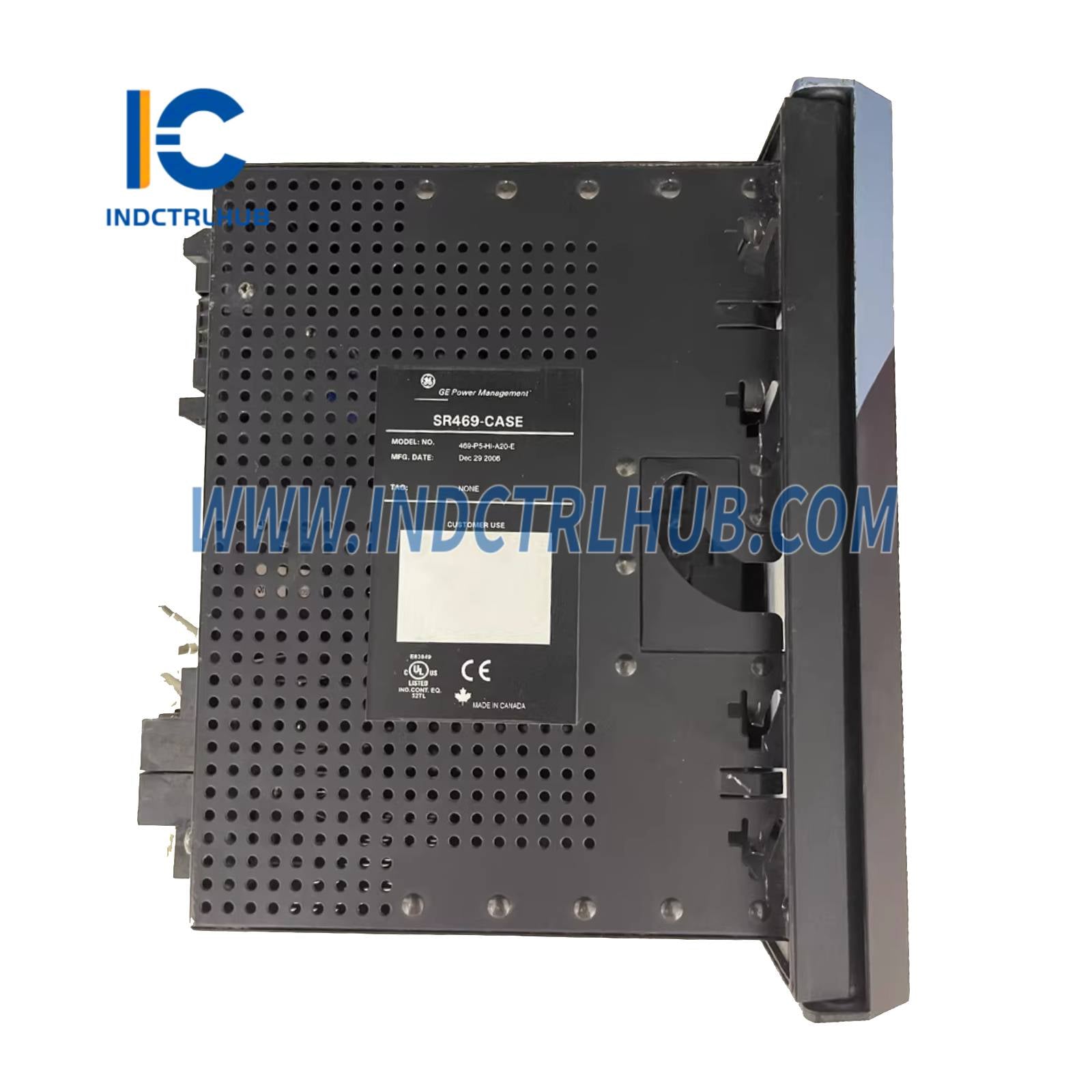

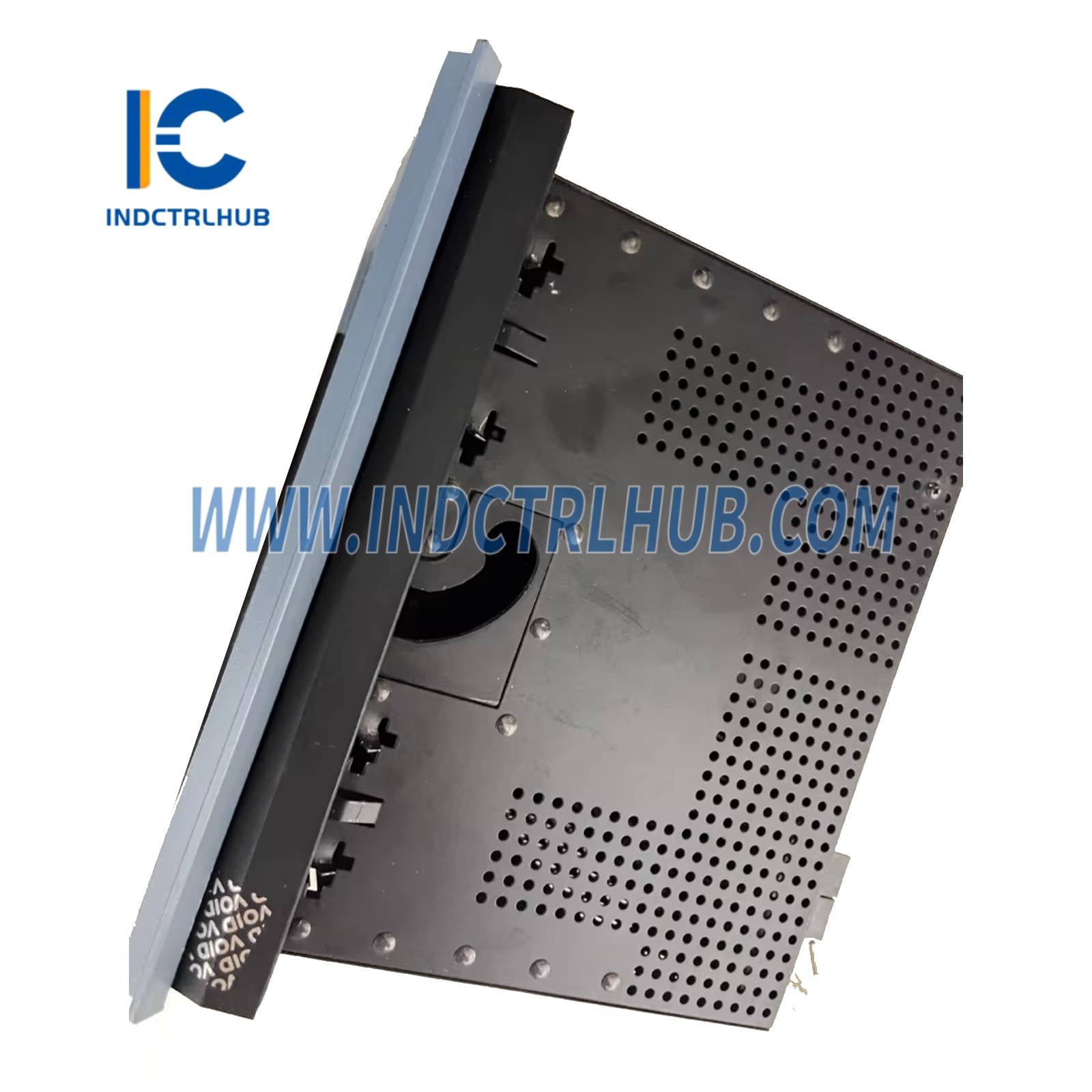

General Electric SR469-P5-HI-A20-E Multilin relé na riadenie motorov
- Výrobca: General Electric (teraz pod GE Vernova)
- Séria: Multilin SR 469
- Model/Číslo dielu: SR469-P5-HI-A20-E
- Popis: Relé na riadenie motorov pre ochranu motorov stredného napätia zo série Multilin SR 469
Prehľad
General Electric SR469-P5-HI-A20-E je relé na riadenie motorov zo série Multilin SR 469, vyrábané spoločnosťou GE a teraz spravované GE Vernova. Navrhnuté pre komplexnú ochranu a riadenie motorov stredného napätia, ponúka pokročilé tepelné modelovanie, viacero vstupov RTD a prispôsobiteľné ochranné funkcie. Používa sa v priemyselných aplikáciách, ako je výroba elektrickej energie, ropný a plynárenský priemysel a výroba, aby zabezpečil spoľahlivosť a dlhú životnosť motorov. Prípona -E označuje vylepšený predný panel a jednotka obsahuje konformný náter pre náročné prostredia.
Technické špecifikácie
| Špecifikácia | Podrobnosti |
|---|---|
| Model | SR469-P5-HI-A20-E |
| Séria | Multilin SR 469 |
| Typ | Relé riadenia motora |
| Funkcia | Tepelná ochrana, meranie a riadenie pre motory stredného napätia |
| Sekundárne vinutia fázových CT | 5 A |
| Riadiace napájanie | 90–300 VDC, 70–265 VAC @ 48–62 Hz |
| Analógové výstupy | Štyri 4–20 mA výstupy |
| RTD vstupy | 12 programovateľných (100 Ω platina, 120 Ω nikel, 100 Ω nikel, 10 Ω meď) |
| Digitálne vstupy | 6 programovateľných vstupov |
| Výstupy relé | 5 výstupov Form-C (vypnutie, alarm, pomocný) |
| Zemné CT vstupy | Dva (1 pre GE riadenie energie, 1 pre 50:0,025 A zemný CT) |
| VT vstupy | Podporuje konfiguráciu delta alebo hviezda |
| Ochranné funkcie | Tepelné preťaženie, nadprúd, podprúd, fázový rozdiel, zemný skrat, nevyváženosť, krútiaci moment, prepätie, podpätie, prepätie frekvencie, podpätie frekvencie, porucha ističa, prerušený rotorový prút |
| Dávkovanie | Prúd, napätie, výkon, energia, frekvencia, krútiaci moment, teplota |
| Komunikačné porty | RS232 (vpredu, 9600–19 200 baud), RS485 (vzadu, Modbus RTU) |

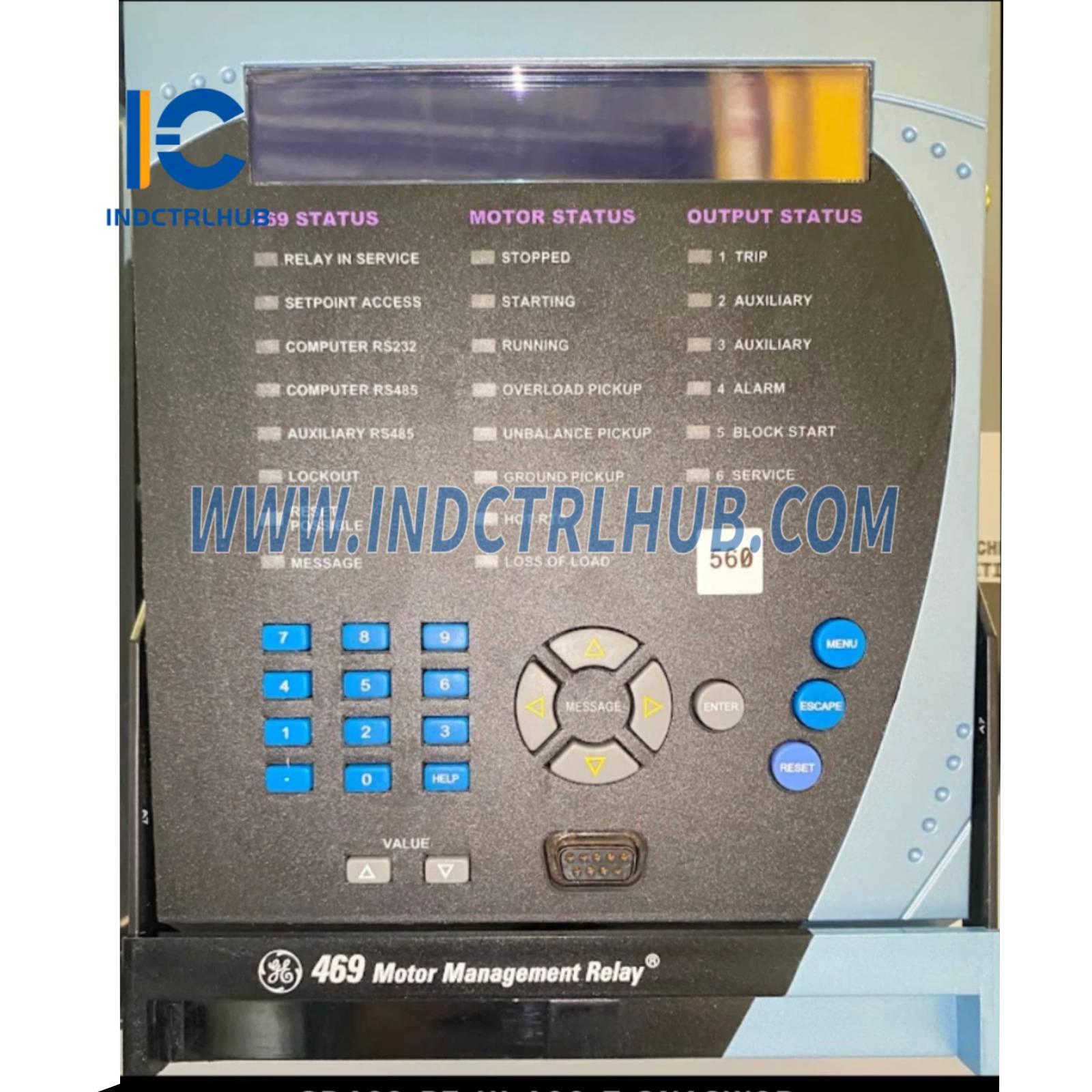

| Displej | Vylepšený 40-znakový LCD s klávesnicou |
| Nahrávanie udalostí | 256 udalostí s časom, dátumom, príčinou a systémovými parametrami |
| Konektory | Svorkovnice pre I/O, CT/VT a komunikáciu; RS232 DB-9 port |
| Ochrana životného prostredia | Konformný náter pre drsné prostredia (prach, vlhkosť, korozívne látky) |
| Prevádzková teplota | -40°C až +60°C (-40°F až +140°F) |
| Teplota skladovania | -40 °C až +80 °C (-40 °F až +176 °F) |
| Relatívna vlhkosť | Až do 95 % (bez kondenzácie) |

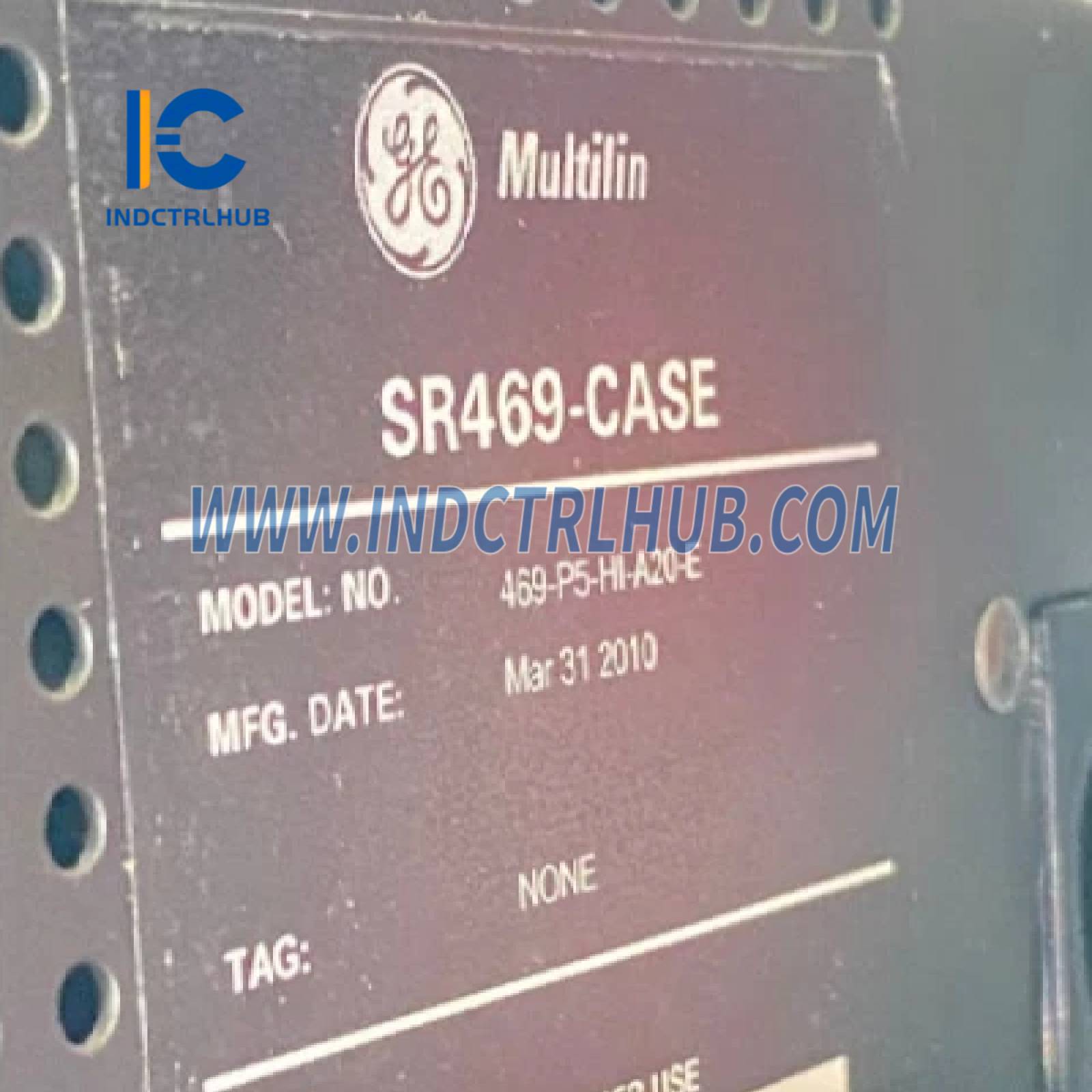

| Rozmery | Približne 21,6 cm x 22,4 cm x 24,1 cm (8,5 x 8,8 x 9,5 in) s SR469-CASE |
| Hmotnosť | Približne 7,5 kg (16,5 lbs) s krytom |
| Montáž | Vyťahovateľný kryt, 19-palcový stojan alebo panelový montáž |
| Certifikácie | CE, UL, CSA, IEC |
| Kompatibilita | Platforma Multilin, softvér EnerVista 469 |
| Návod | GEK-106474, 1601-0122-A9 |
