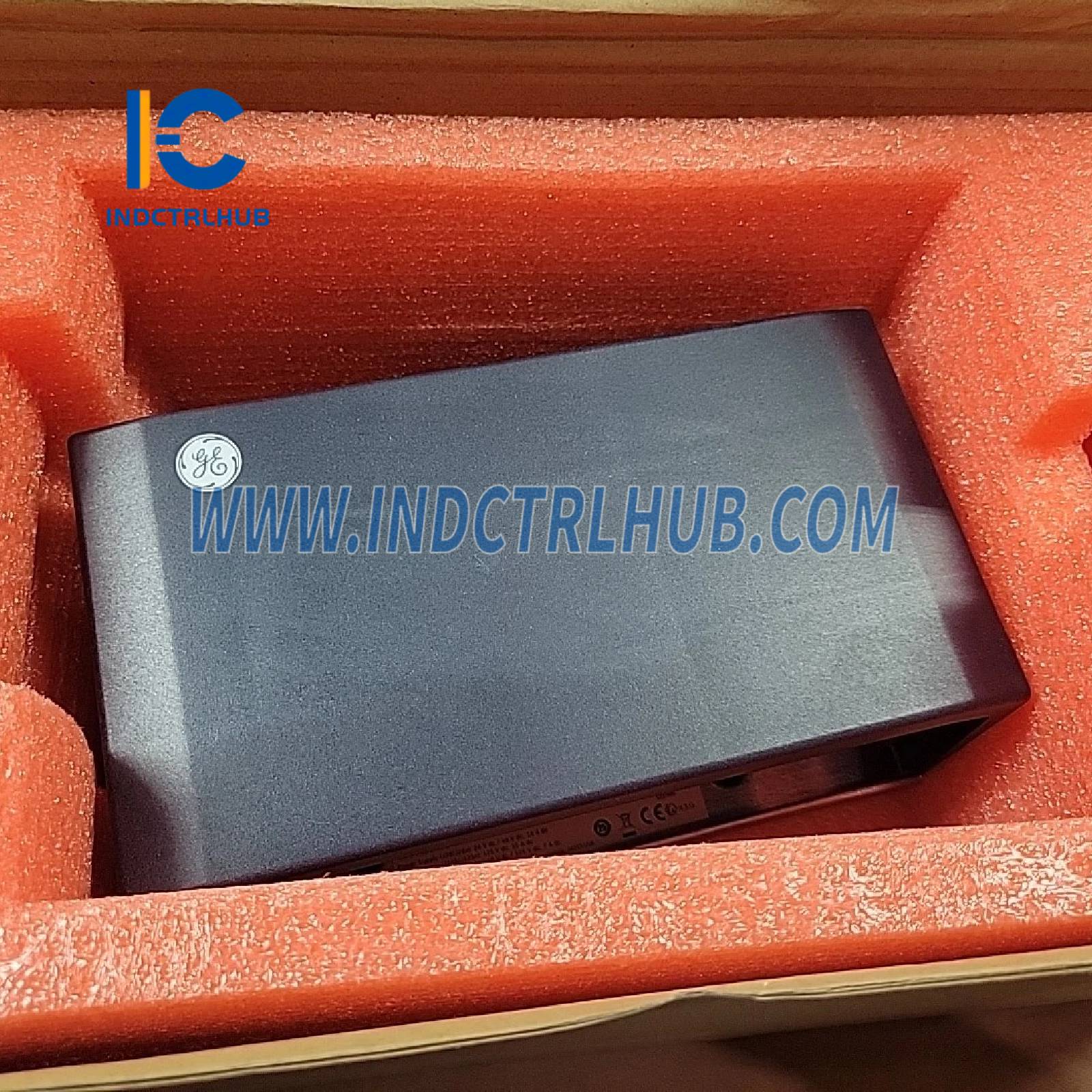

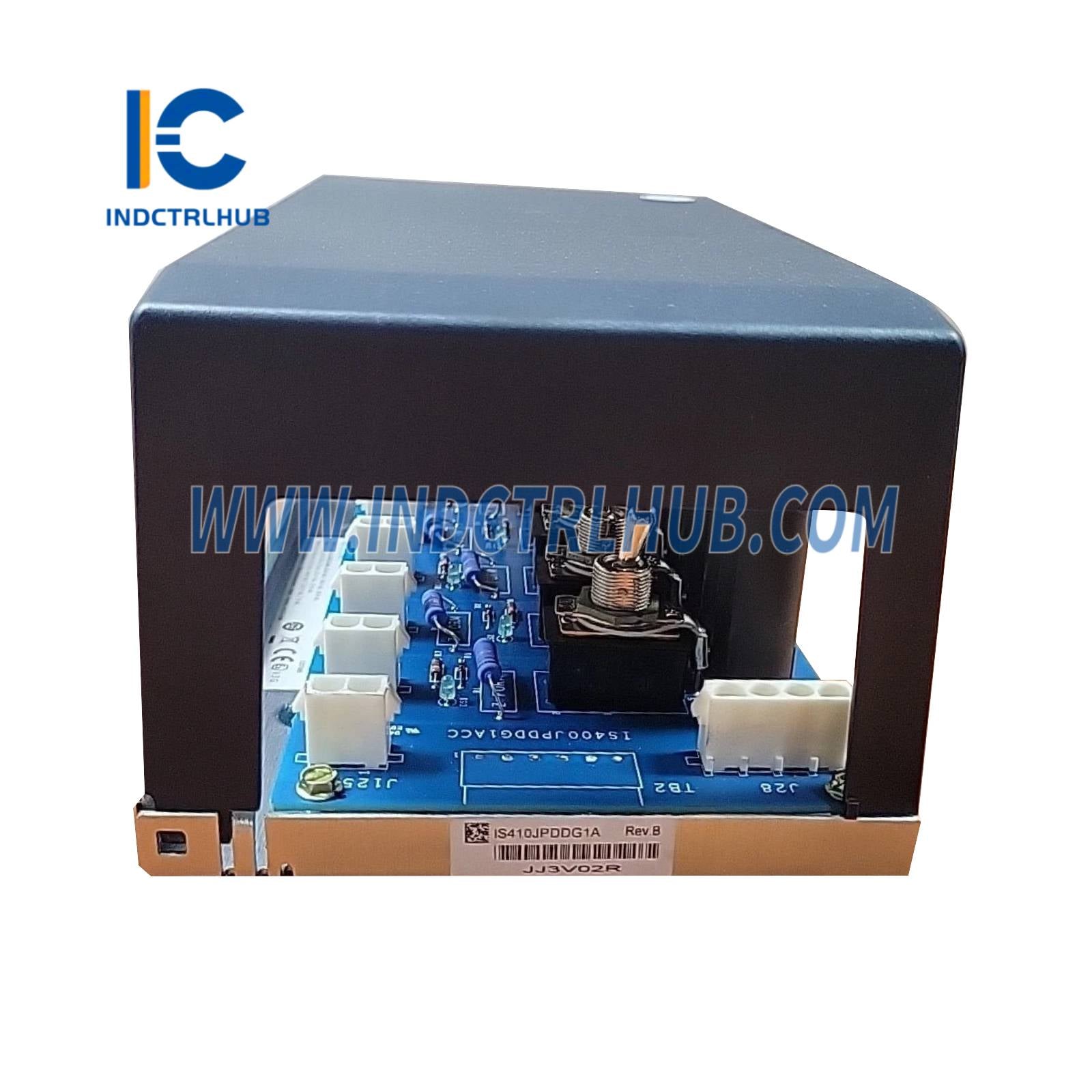

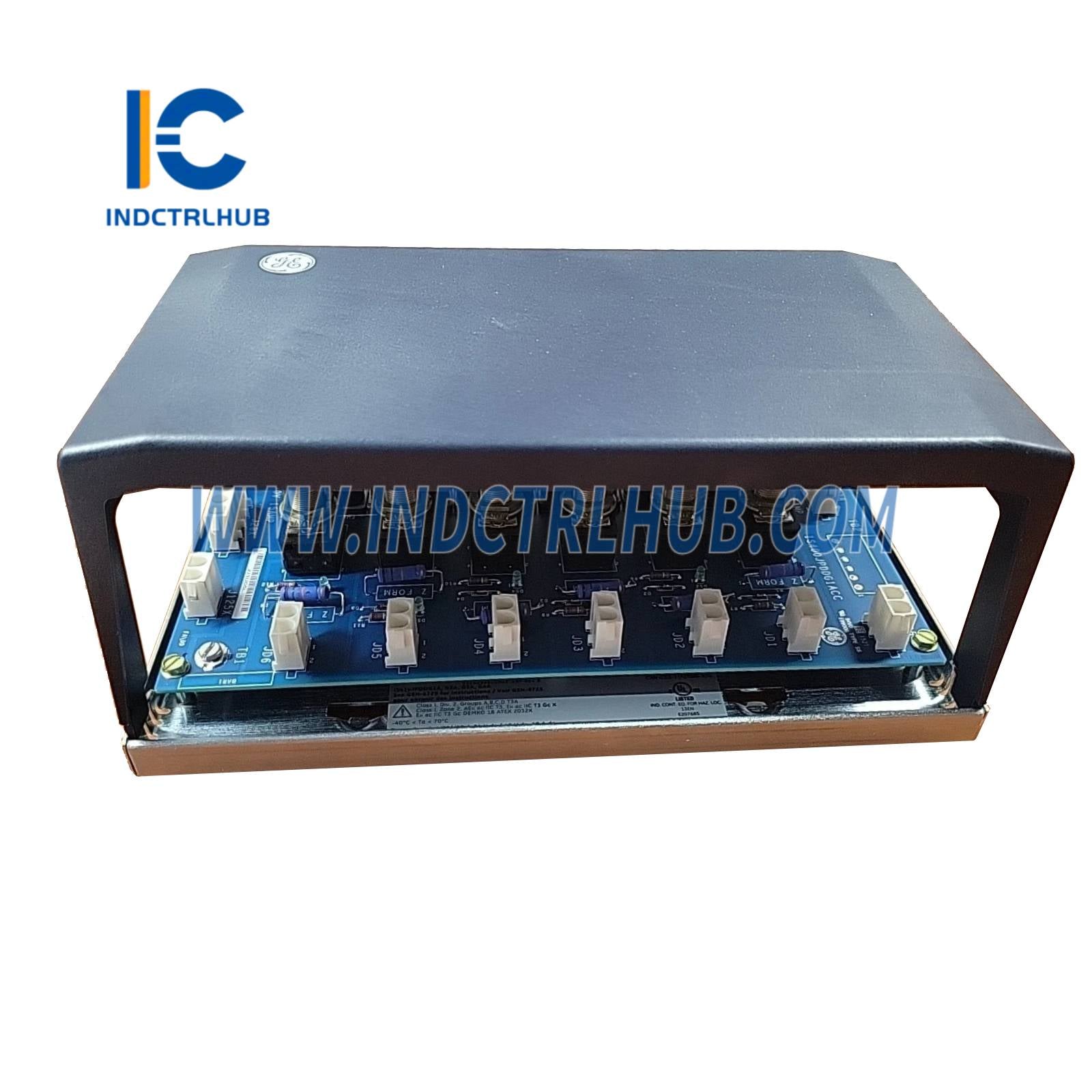

General Electric IS410JPDDG1A Mark VIe doska rozvodu jednosmerného prúdu
- Výrobca: General Electric (teraz pod GE Vernova)
- Séria: Mark VIe Speedtronic
- Model/Číslo dielu: IS410JPDDG1A
- Popis: Doska rozvodu jednosmerného prúdu pre riadenie turbíny v systémoch Mark VIe Speedtronic
Prehľad
General Electric IS410JPDDG1A je DC rozvodná doska napájania zo série Mark VIe Speedtronic, vyrábaná spoločnosťou GE a teraz spravovaná GE Vernova. Navrhnutá pre priemyselnú automatizáciu, distribuuje rôzne DC napájacie zdroje v rámci riadiacich systémov turbín, podporujúc plynové, parné a veterné turbíny. Umožňuje spoľahlivé dodávanie energie pre riadiace a navlhčovacie funkcie a používa sa v energetike, ropnom a plynárenskom priemysle a obnoviteľných zdrojoch energie na zabezpečenie stabilnej prevádzky systému.
Technické špecifikácie
| Špecifikácia | Podrobnosti |
|---|---|
| Model | IS410JPDDG1A |
| Séria | Mark VIe Speedtronic |
| Typ | DC rozvodná doska napájania (JPDD) |
| Funkcia | Distribuuje 28 VDC pre riadenie, 48 VDC/24 VDC pre navlhčovaciu energiu |
| Výstupy napájania | 28 VDC (riadenie), 48 VDC/24 VDC (navlhčovanie), monitoruje 2 AC rozvodné kanály |
| Vstupné napätie | 18–30 VDC |
| Výstupný prúd | Až 10 A kontinuálne, 15 A špičkové |
| Konektory | Svorkovnice pre rozvod napájania, viacpinové pre spätnú väzbu |
| Komunikácia | Napäťová spätná väzba cez modul PPDA pre detekciu zemného skratu |
| Ochranné funkcie | Ochrana proti skratu, preťaženiu, opačnej polarite |
| Uzemnenie | Plávajúca DC navlhčovacia napájacia zbernica, centrovaná cez rezistory |
| Komponenty | Technológia povrchovej montáže, rezistory, kondenzátory, diódy, integrované obvody |
| Veľkosť dosky | 16,51 cm vysoký x 17,8 cm široký (6,5 x 7,0 in) |
| Povlak | Konformný náter pre ochranu proti vplyvom prostredia |

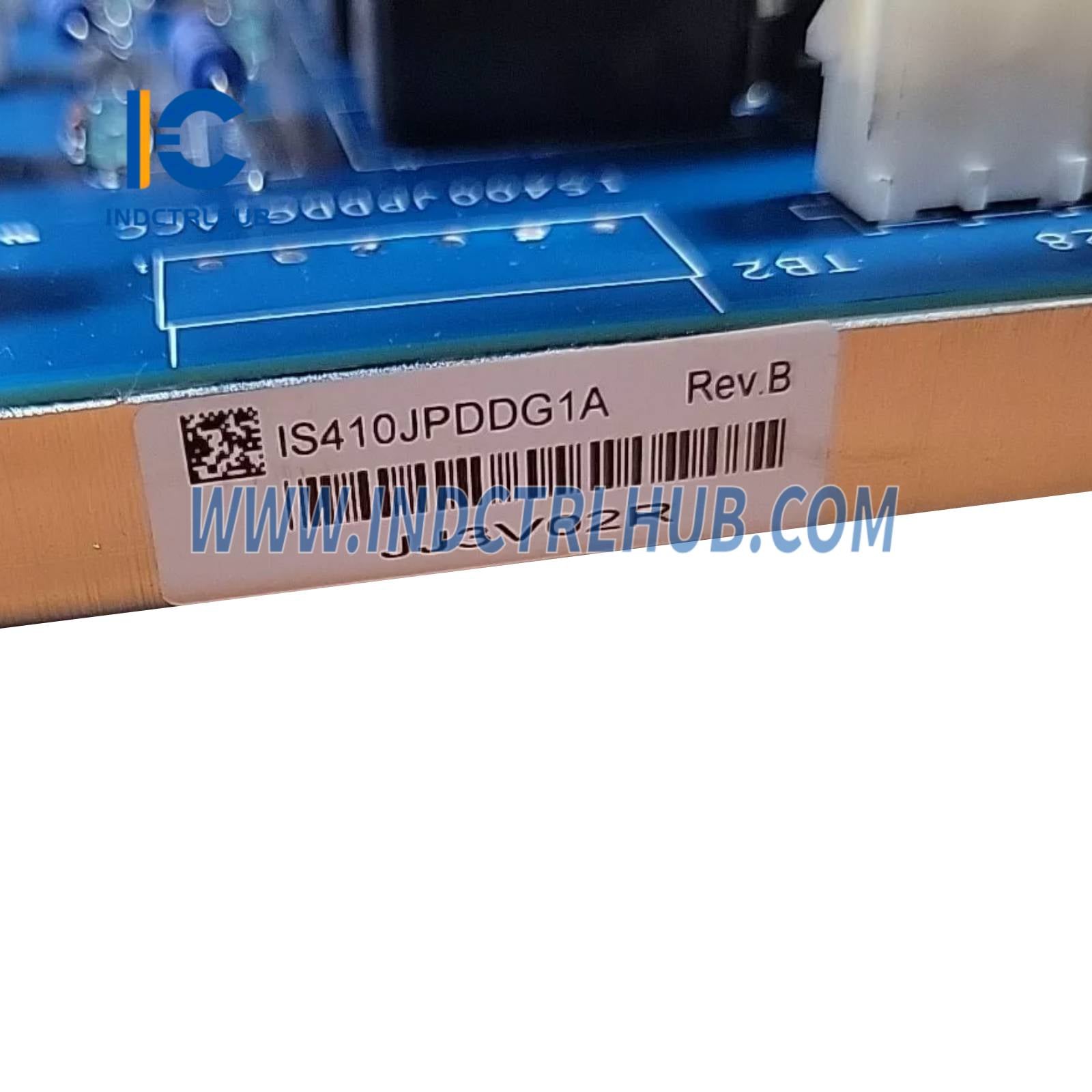

| Označenia dosky | Logo GE, IS410JPDDG1A, kód 6BA01 |
| Prevádzková teplota | -30 °C až +65 °C (-22 °F až +149 °F) |
| Teplota skladovania | -40°C až +85°C (-40°F až +185°F) |
| Relatívna vlhkosť | 5 % až 95 % (bez kondenzácie) |
| Hmotnosť | Približne 0,6 kg (1,32 lbs) |
| Montáž | Montáž na DIN lištu |
| Certifikácie | CE, UL, CSA, Trieda I Div 2 |
| Kompatibilita | Riadiaci systém turbíny Mark VIe/Mark VIeS, softvér ToolboxST |
| Návod | GEH-6721L |
