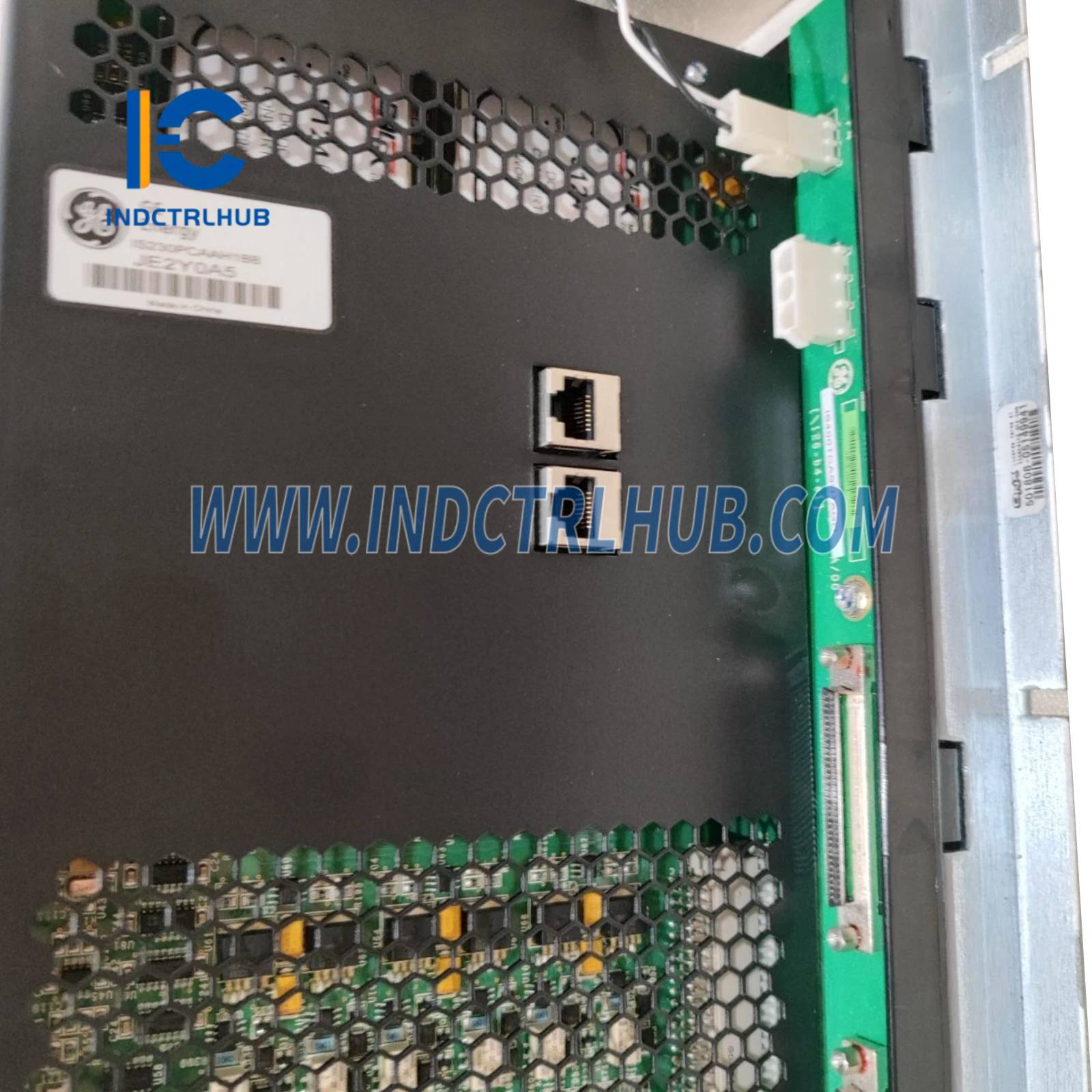

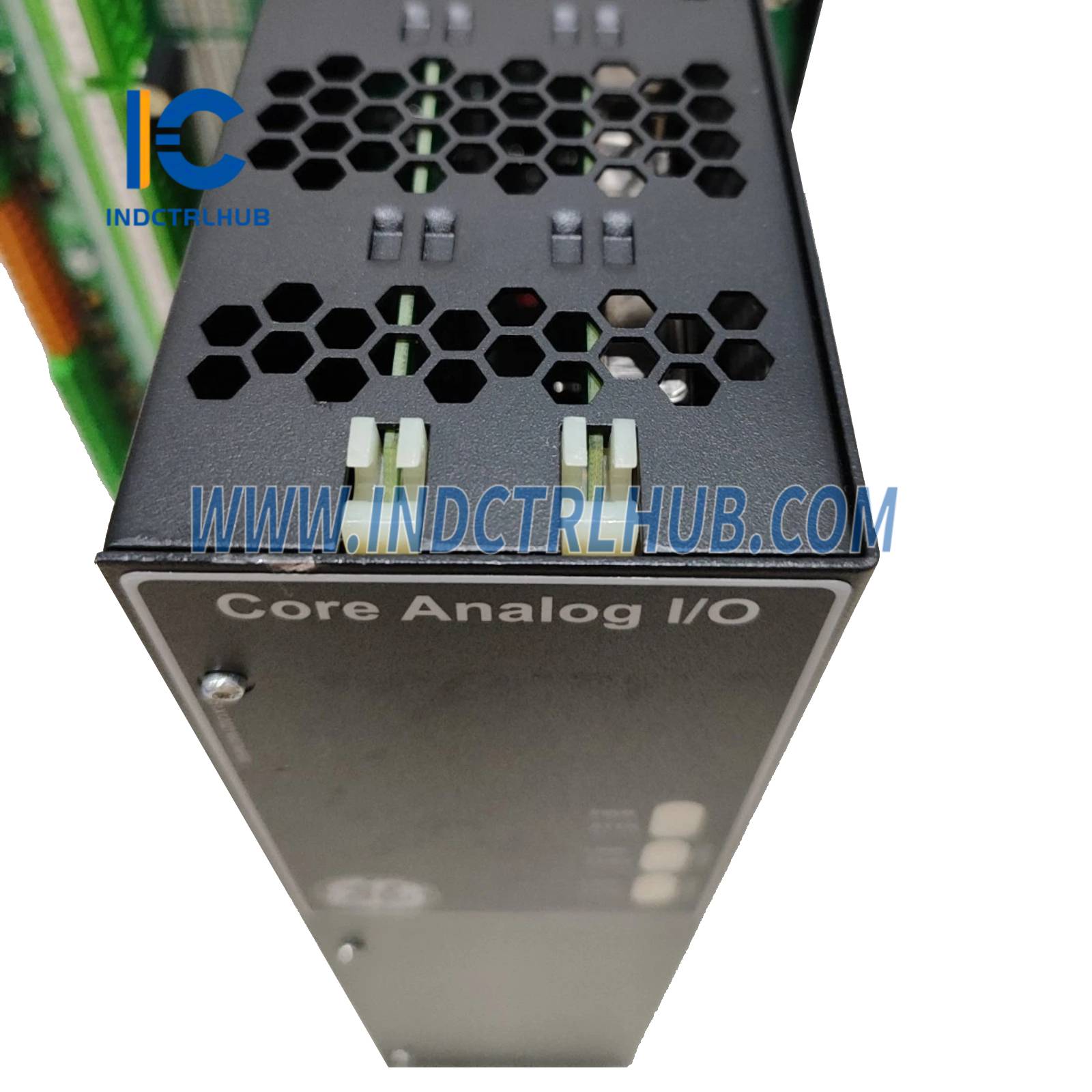

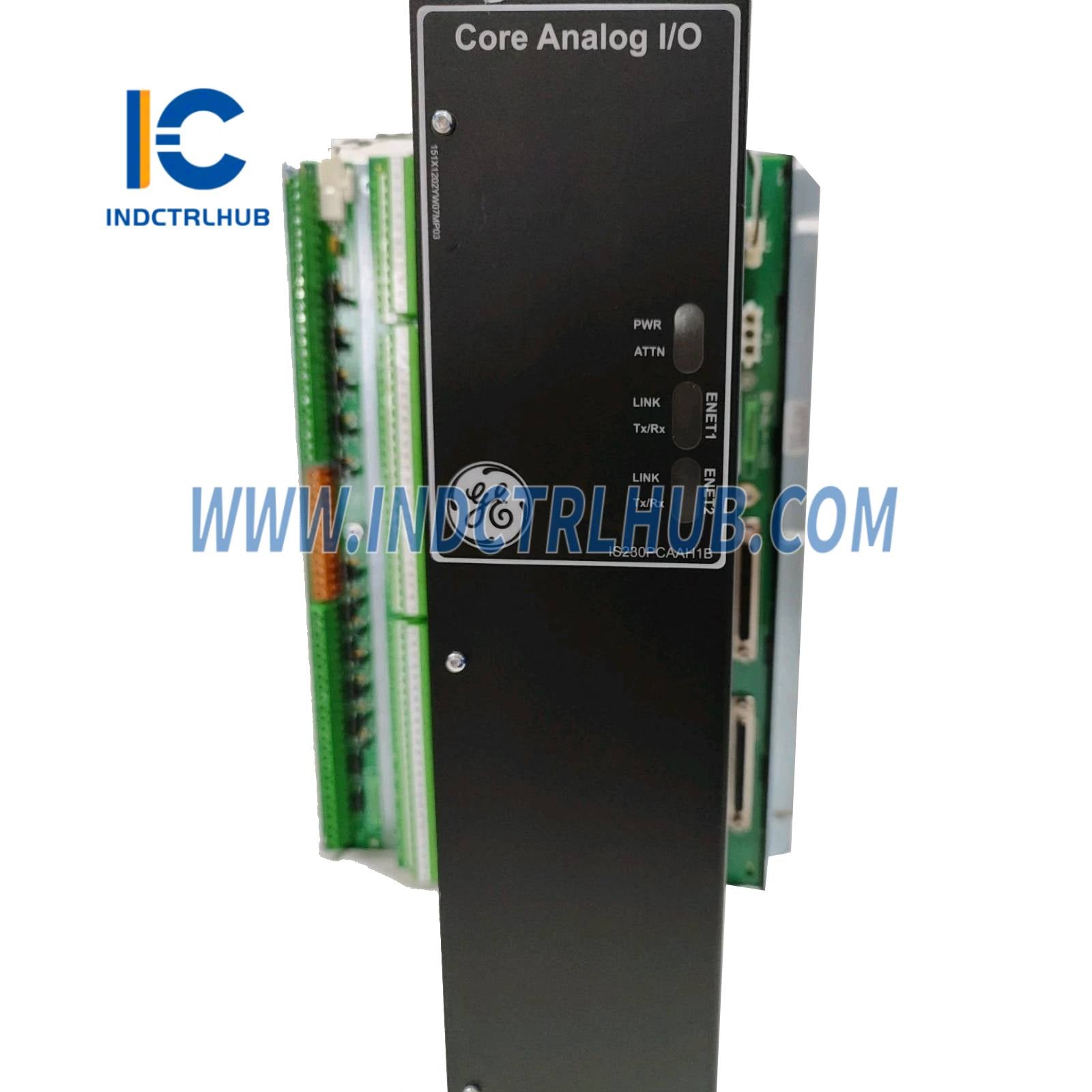

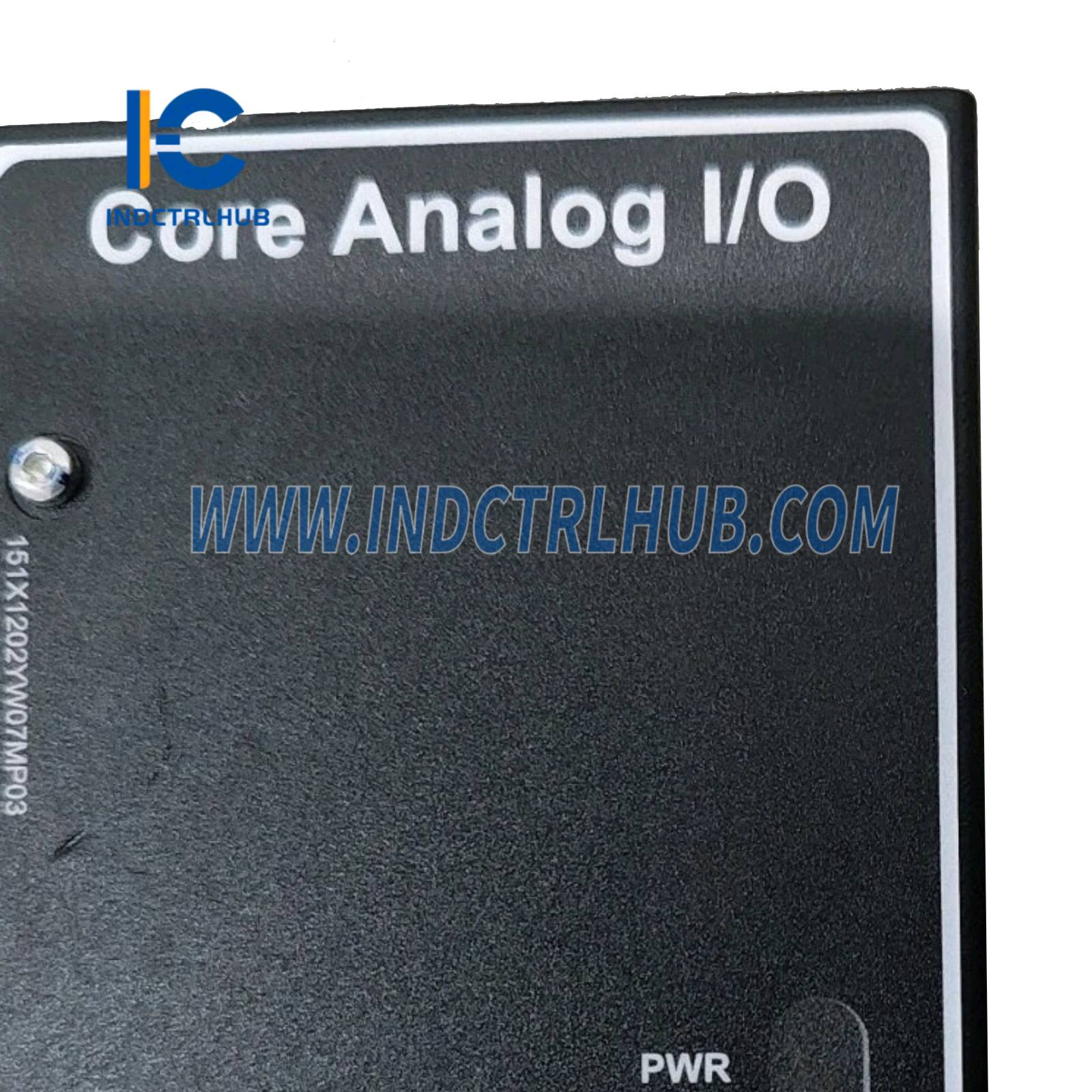

General Electric IS230PCAAH1B Mark VIe Core Analogový I/O modul
- Výrobca: General Electric (teraz pod GE Vernova)
- Séria: Mark VIe Speedtronic
- Model/Číslo dielu: IS230PCAAH1B
- Popis: Jadrový analógový I/O modul pre riadenie turbíny v systémoch Mark VIe Speedtronic
Prehľad
General Electric IS230PCAAH1B je jadrový analógový I/O modul zo série Mark VIe Speedtronic, vyrábaný spoločnosťou GE a teraz spravovaný GE Vernova. Navrhnutý pre priemyselnú automatizáciu, spracováva širokú škálu analógových signálových vstupov a výstupov pre riadiace systémy plynových turbín, komunikuje so senzormi a akčnými členmi. Podporuje simplexné, duálne a trojité modulárne redundantné (TMR) konfigurácie a používa sa v energetike, ropnom a plynárenskom priemysle a priemyselných aplikáciách na zabezpečenie presnej a spoľahlivej prevádzky turbíny
Technické špecifikácie
| Špecifikácia | Podrobnosti |
|---|---|
| Model | IS230PCAAH1B |
| Séria | Mark VIe Speedtronic |
| Typ | Jadrový analógový I/O modul (PCAA) |
| Funkcia | Spracováva analógové vstupy/výstupy pre riadenie turbíny |
| Vstupy | 25 kanálov (termopáry, 4–20 mA, seizmické, LVDT, pulzná frekvencia) |
| Výstupy | 4–20 mA, 0–200 mA, výstupy servocievky |
| Presnosť | ±0,50 % pre vstupy 0–10 V DC, ±1,00 % pre excitáciu LVDT, ±3,50 % pre výstup servo ovládača |
| Kompatibilné terminálové dosky | TCAS, TCAT (napr. IS200TCASH1A, IS200TCATH1A) |

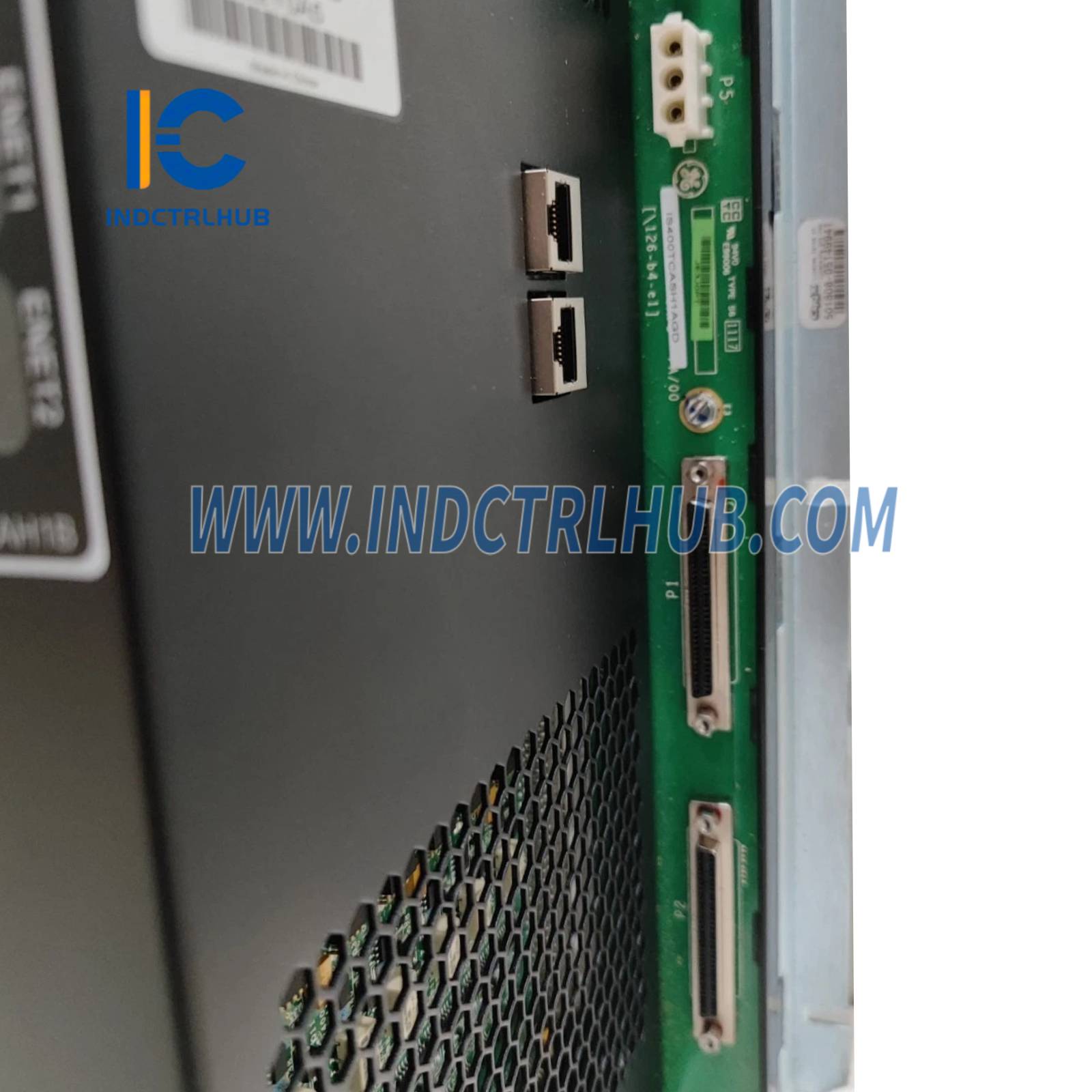

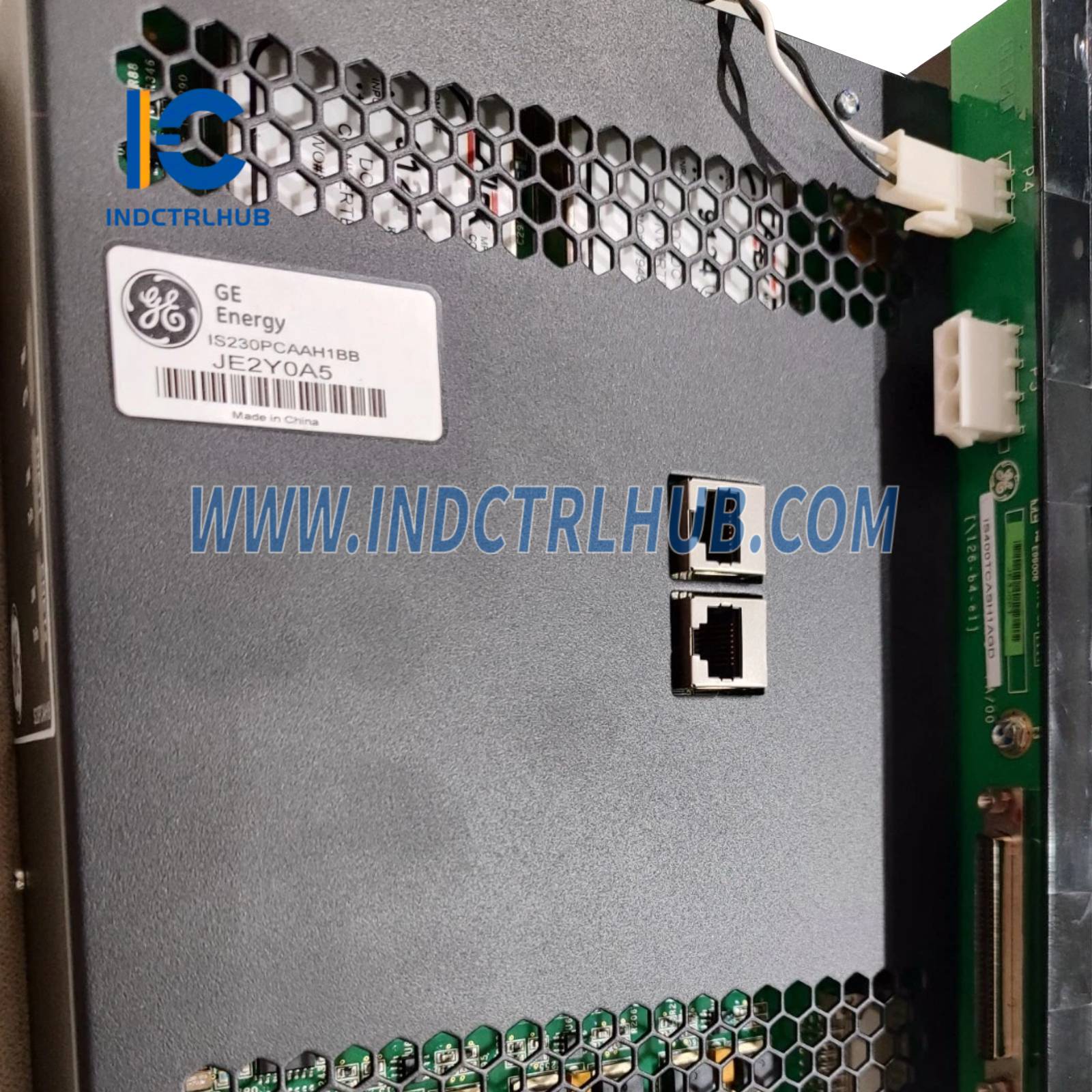

| Konektory | Dvojité 68-pinové konektory (P1, P2) pre TCAT, dvojité RJ-45 Ethernet porty (IONet), P4 pre napájanie JGPA, P5 pre vstup napájania |
| Komunikácia | Ethernet (IONet) s protokolmi ControlST |
| Napájanie | 28 V DC ±5 %, napájané systémom Mark VIe |
| Ochrana signálu | Potlačenie prepätia, filtrovanie EMI |

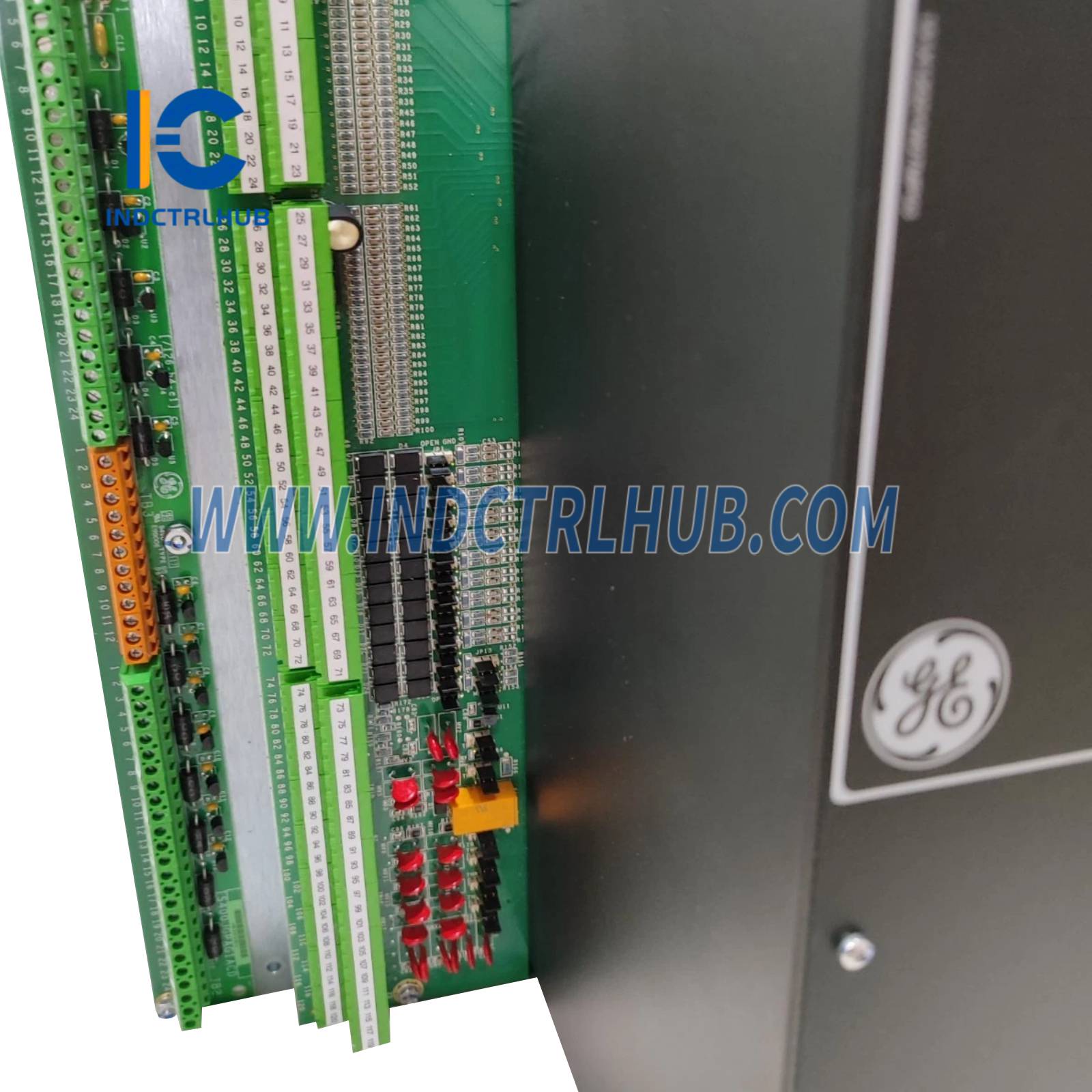

| Komponenty | Technológia povrchového montovania, štyri dosky plošných spojov (procesorová doska, dve I/O dosky, terminálová doska) |
| Spotreba energie | Približne 1–2 A pri 28 V DC (typické pre moduly Mark VIe, verejne nešpecifikované) |
| Rozmery | 33,02 cm x 17,8 cm x 7,87 cm (13,0 x 7,0 x 3,1 palca) |
| Povlak | Konformný náter pre ochranu proti vplyvom prostredia |

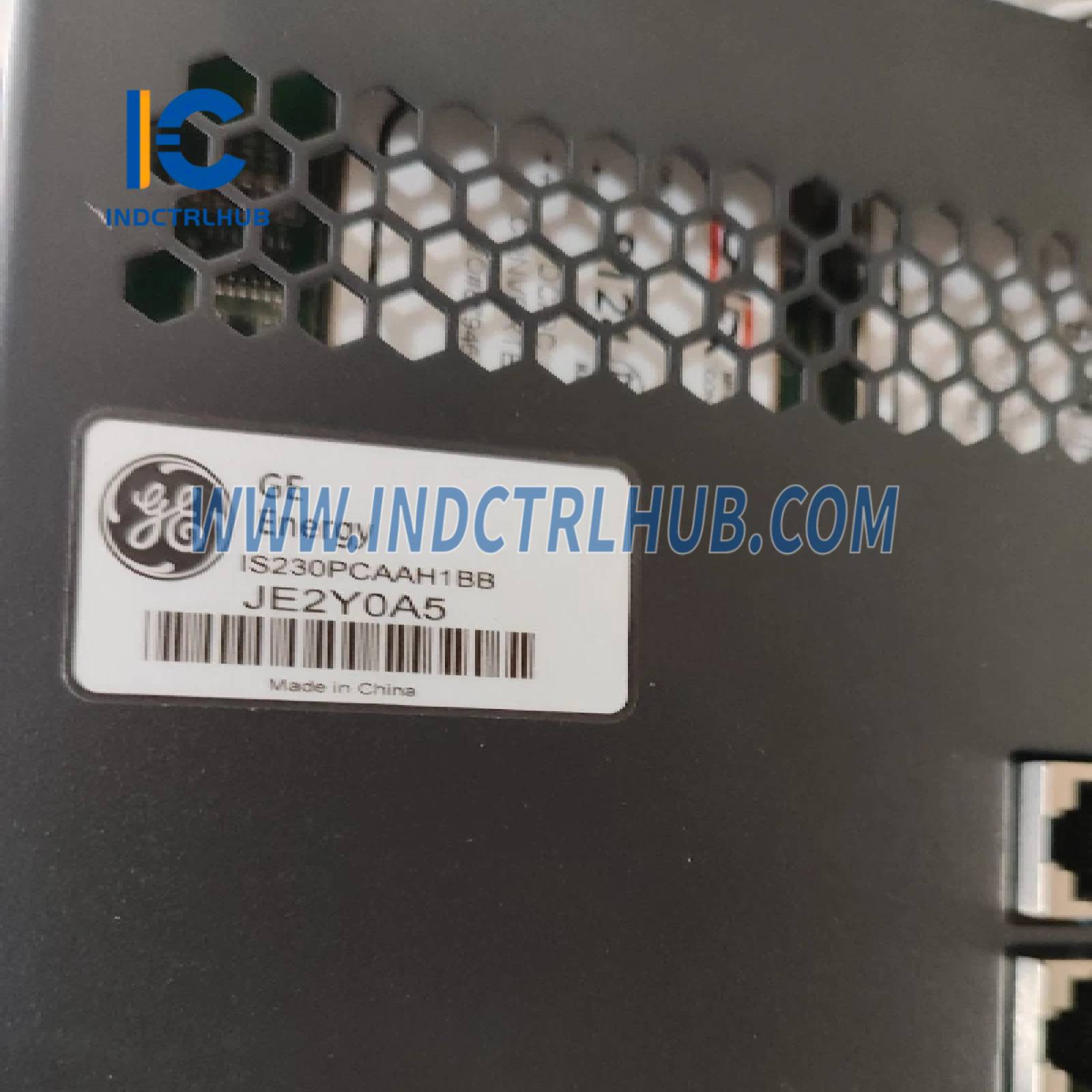

| Označenia dosky | Logo GE, IS230PCAAH1B, kód 6BA01 |
| Prevádzková teplota | -30 °C až +65 °C (-22 °F až +149 °F) |
| Teplota skladovania | -40°C až +85°C (-40°F až +185°F) |
| Relatívna vlhkosť | 5 % až 95 % (bez kondenzácie) |
| Hmotnosť | Približne 0,5 kg (1,1 lbs) |
| Montáž | Prichytené k TCAT/JGPA skrutkami dotiahnutými na prst, voliteľné izolované uzemnenie tienenia |
| Certifikácie | CE, UL, CSA, Trieda I Div 2 |
| Kompatibilita | Riadiaci systém turbíny Mark VIe/Mark VIeS, softvér ToolboxST |
| Návod | GEH-6721L |
