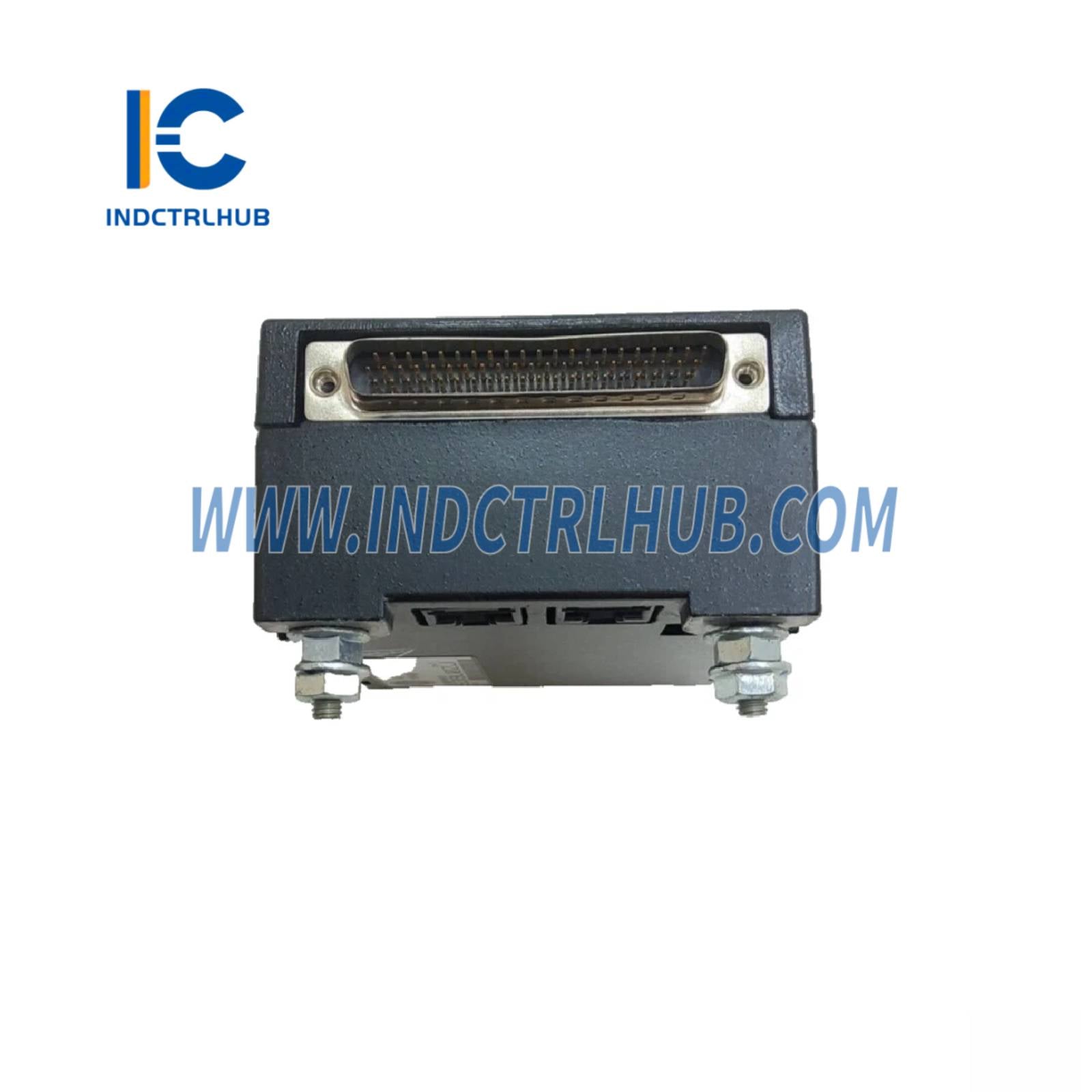

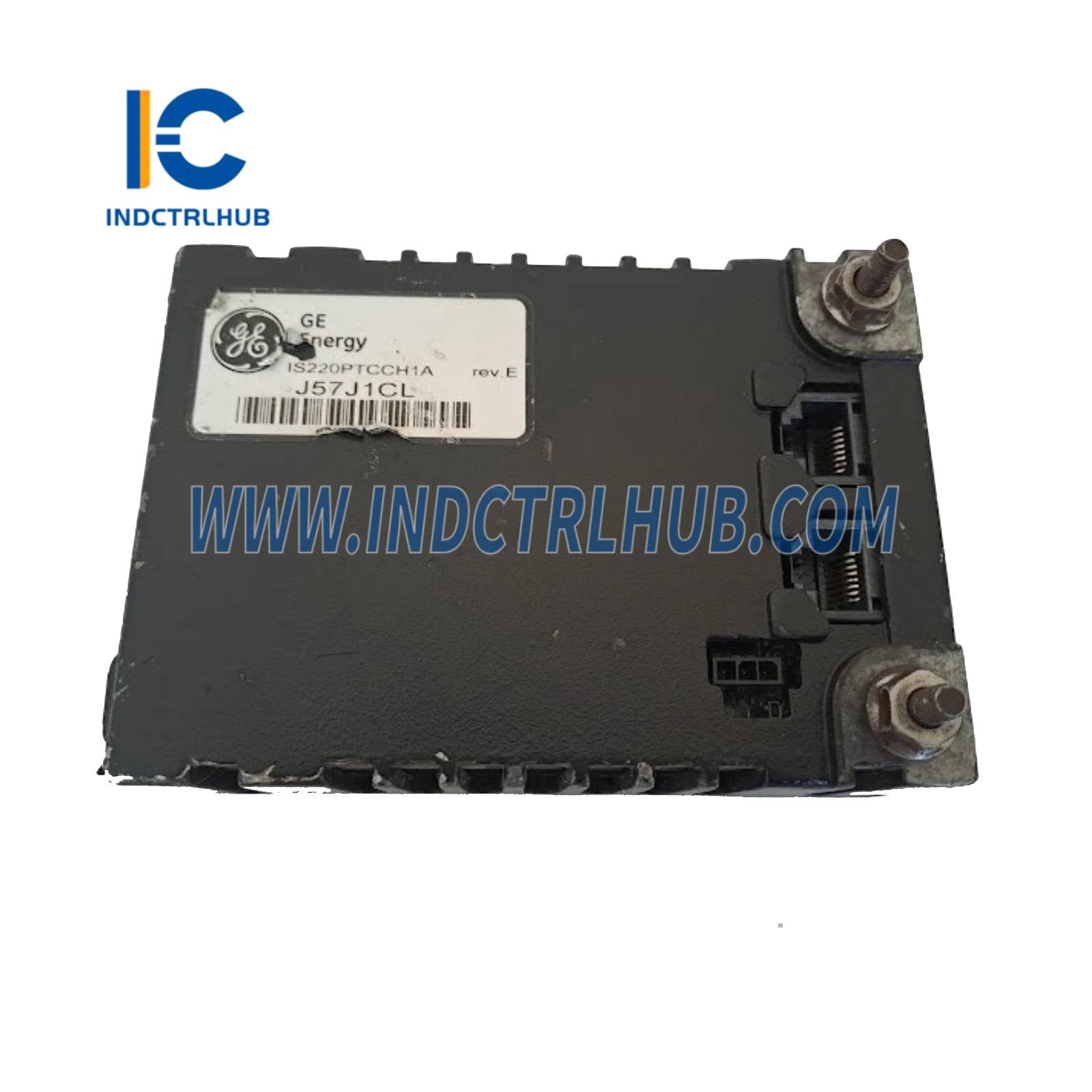

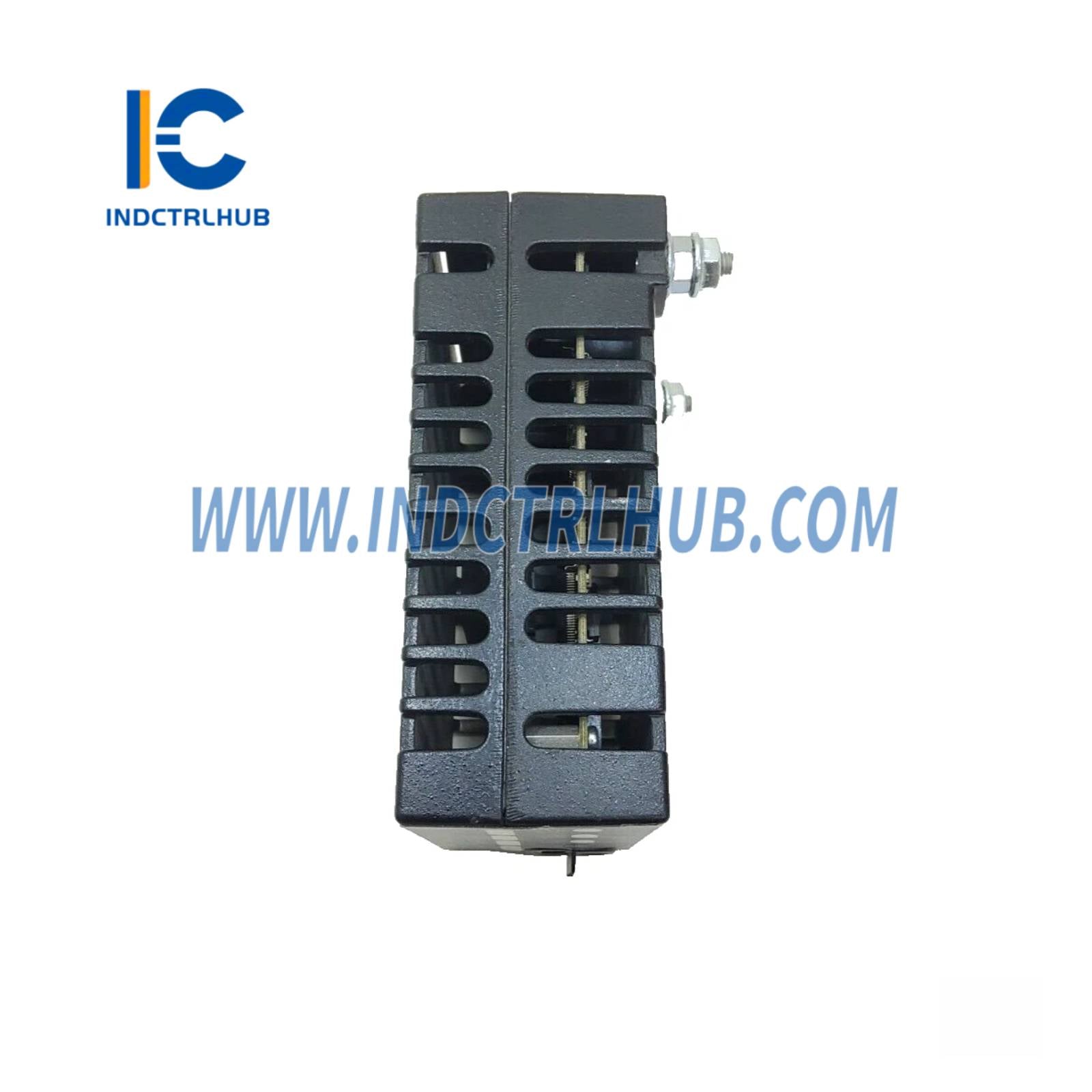

Modul vstupu termočlánkov General Electric IS220PTCCH1A
Prehľad produktu
- Popis: General Electric IS220PTCCH1A, revízia E, je modul vstupu termočlánkov navrhnutý na použitie v riadiacich systémoch turbín GE Mark VIe. Komunikuje so snímačmi termočlánkov na meranie teploty v aplikáciách turbín a generátorov, podporujúc presné monitorovanie kritických tepelných podmienok.
Technické špecifikácie
| Špecifikácia | Podrobnosti |
|---|---|
| Výrobca | Všeobecné elektrické |
| Séria | Mark VIe |

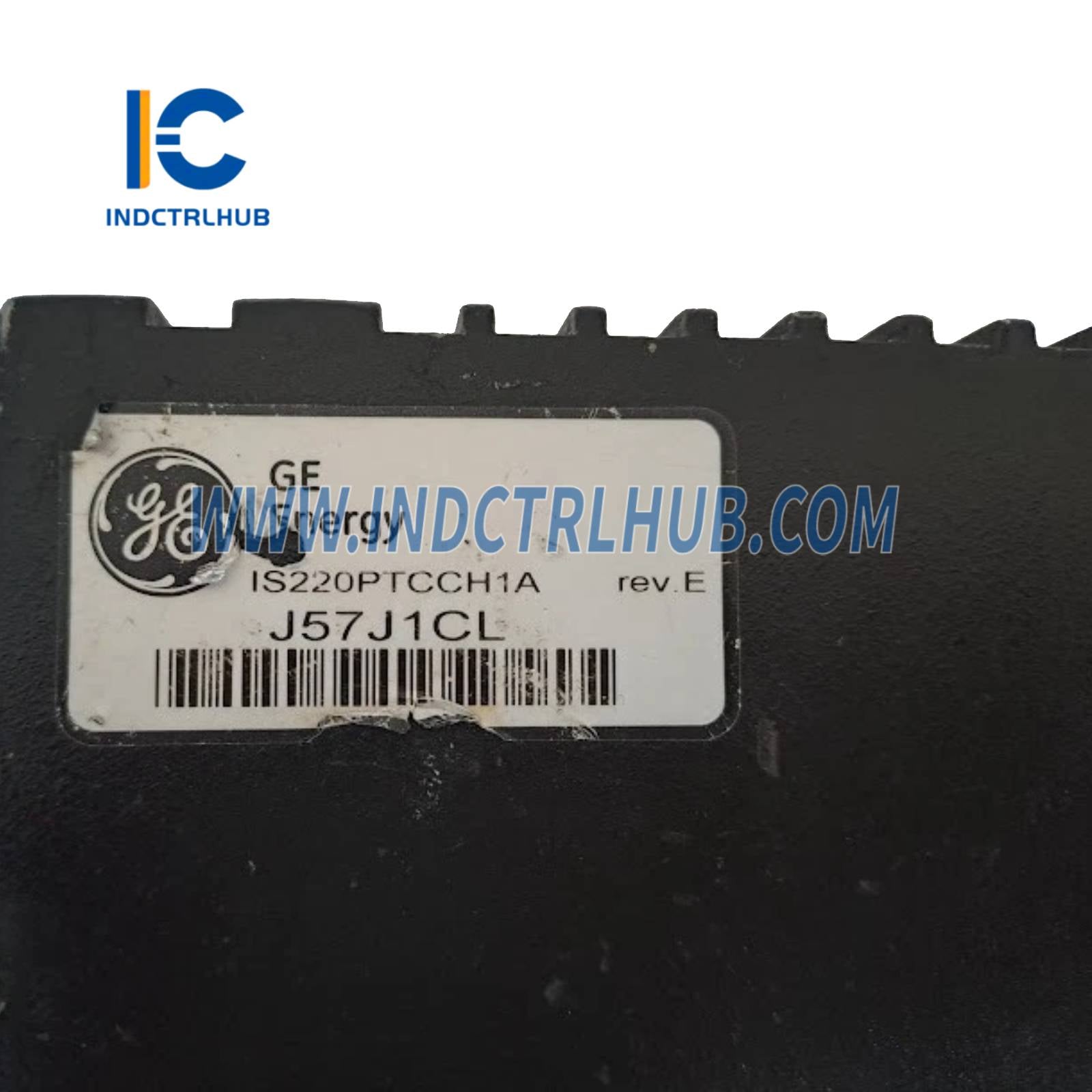

| Model/Číslo dielu | IS220PTCCH1A (revizia E) |
| Typ modelu | Modul vstupu termopáru |
| Funkcia | Rozhrania s termočlánkami na meranie teploty |

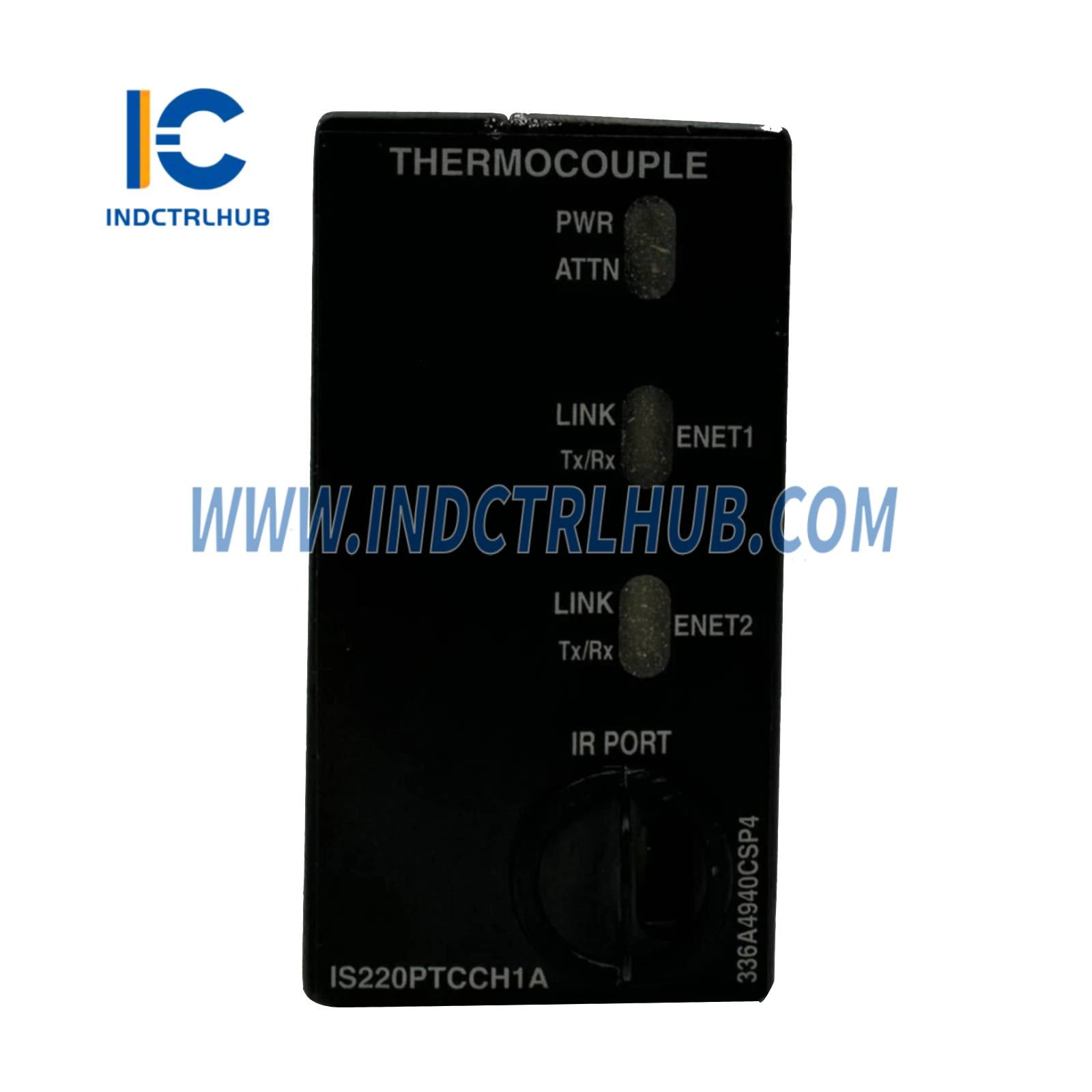

| Displej | LED indikátory (stav, napájanie, porucha) |
| Vstupy | 12 vstupov termočlánkov (podporuje typy E, J, K, T, S, R, B) |
| Výstupy | Digitálne teplotné údaje do riadiaceho systému Mark VIe |
| Komunikačné rozhrania | Backplane systému Mark VIe, IONet |
| Úprava signálu | Interná analógovo-digitálna konverzia, kompenzácia studeného spoja, izolácia signálu |
| Presnosť | ±1 °C (typické, v závislosti od typu termočlánku) |
| Rozlíšenie | 16 bitov (typické) |
| Redundancia | Podpora redundancie v konfiguráciách Mark VIe |
| Diagnostika | LED indikátory stavu, hlásenie chýb do riadiaceho systému |
| Kompatibilita | Riadiace systémy turbín GE Mark VIe |
| Napájanie | 5 VDC, 24 VDC (z dosky Mark VIe) |
| Spotreba energie | Maximálne 5 W (typicky) |
| Environmentálne špecifikácie | Prevádzková teplota: -30 °C až +65 °C Skladovacia teplota: -40 °C až +85 °C Relatívna vlhkosť: 5 % až 95 % bez kondenzácie |
| Kryt | IP20 (otvorené, namontované v ovládacej skrini) |
| Rozmery | Približne 100 mm (V) x 70 mm (Š) x 40 mm (H) |
| Hmotnosť | Približne 0,3 kg |
| Montáž | Zásuvka do ovládacieho panela Mark VIe alebo na DIN lištu |
| Certifikácie | CE, UL, cULus, RoHS |
