Product Description
Detaily produktu
| Parameter | Podrobnosti |
|---|---|
| Výrobca | Všeobecné elektrické |

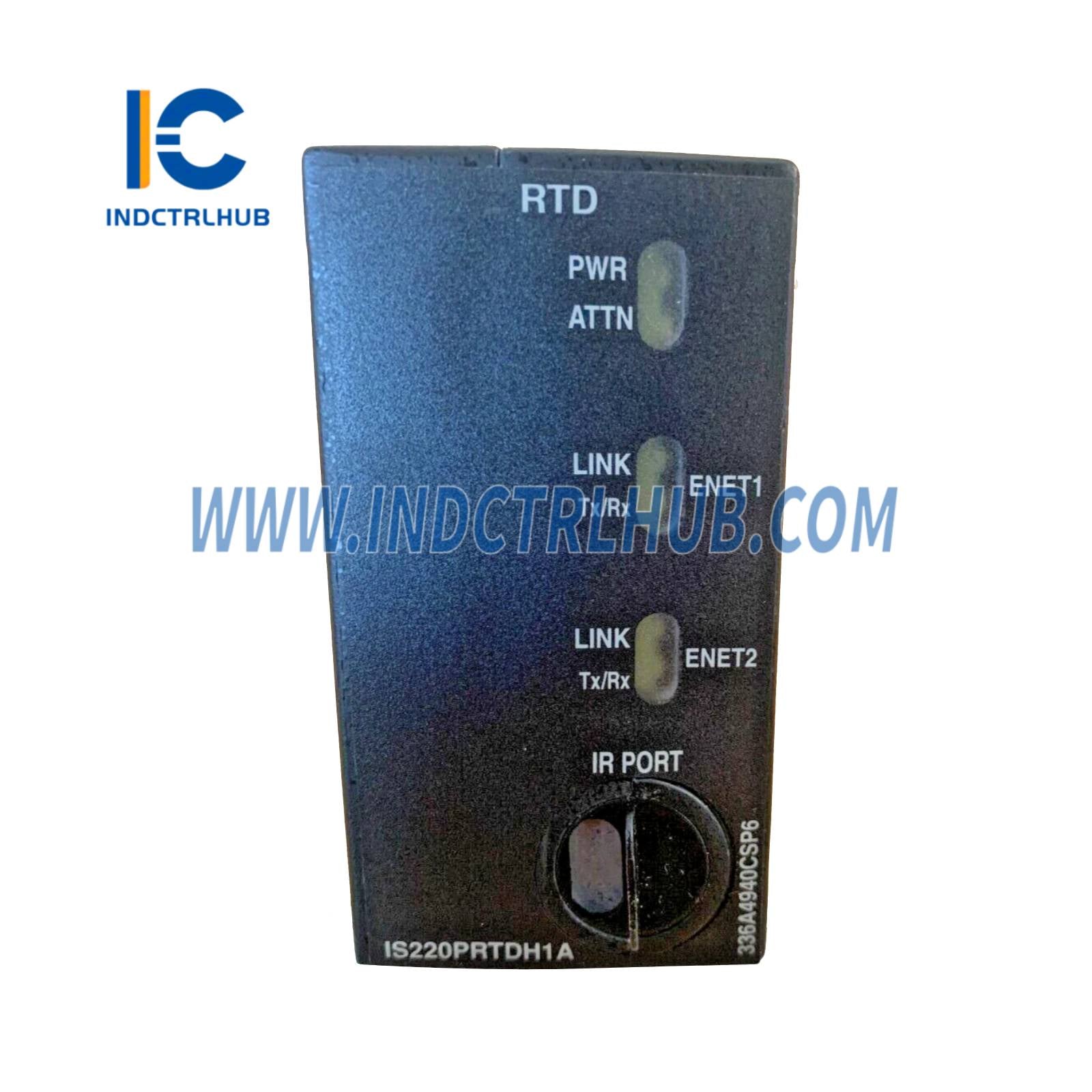

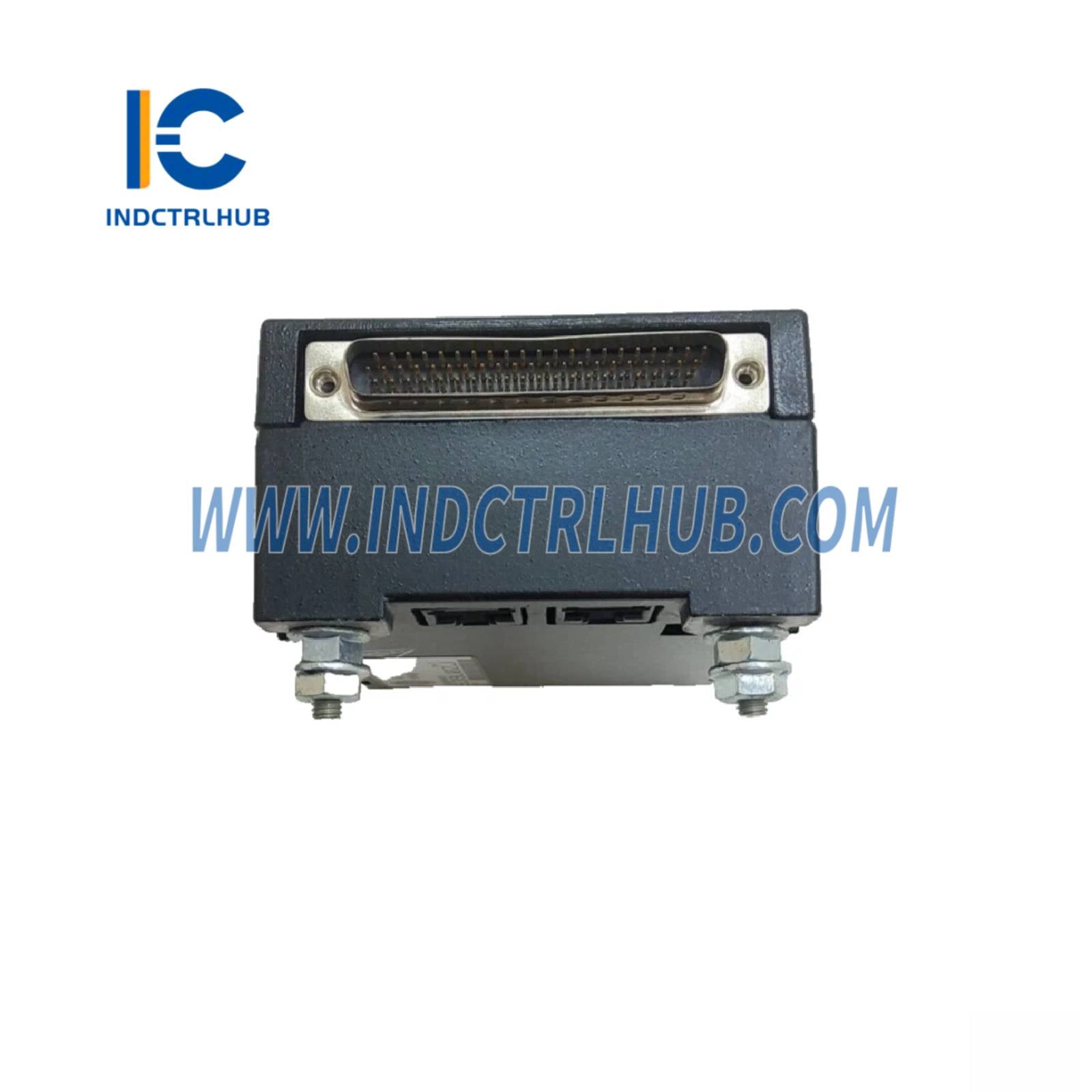

| Model/Číslo dielu | IS220PRTDH1A REV.E |
| Popis | RTD/termočlánkový vstupný modul |
Prehľad produktu
| Parameter | Podrobnosti |
|---|---|
| Číslo dielu | IS220PRTDH1A REV.E |
| Názov produktu | IS220PRTDH1A RTD/termočlánkový I/O modul |
| Použitie | Meranie a monitorovanie teploty v riadiacich systémoch turbín a priemyselnej automatizácii |
| Kompatibilita | Navrhnuté pre riadiace systémy GE Mark VIe a Mark VIeS; rozhranie so S2K I/O balíkmi |
| Funkcia | Poskytuje vysoko presné spracovanie vstupov teploty pre RTD a termočlánky s diagnostikou a podporou redundancie |
Funkčné špecifikácie
| Parameter | Podrobnosti |
|---|---|
| Vstupné kanály | 6 diferenciálnych vstupov (konfigurovateľné pre RTD alebo TC) |
| Typy vstupov | RTD (Pt100, Pt1000, Ni120), termočlánok (J, K, T, E, R, S, B, N) |
| Rozlíšenie | 16-bitová A/D konverzia |
| Presnosť | Typicky ±0,1 % rozsahu |
| Izolácia | Izolácia medzi kanálmi a medzi kanálom a zbernicou (1500 V) |
| Excitačný prúd | 1 mA pre RTD |
| Napájanie | 28 V DC nominálne (zo systémovej základnej dosky) |
| Spotreba energie | Maximálne 2 W |
| Prevádzkový teplotný rozsah | -30 °C až +70 °C |
| Montáž | Montáž do racku v zostave I/O modulu |
| Rozmery | 5,4" x 4,7" x 1,0" (137 mm x 119 mm x 25 mm) približne |
| Hmotnosť | 0,5 lb (0,23 kg) |
| Súlad s normami | IEC 61131-2, CE, UL, CSA |
