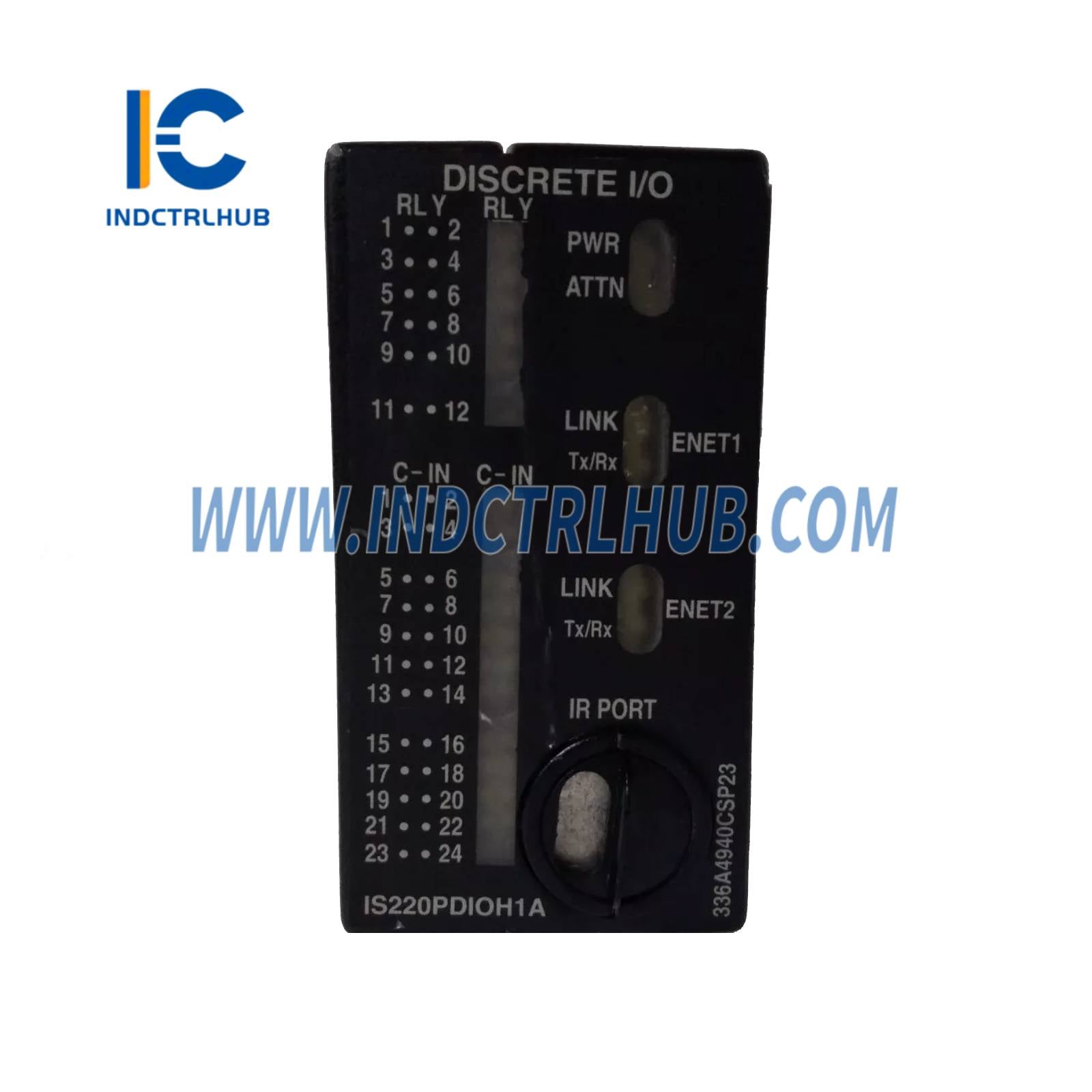

General Electric IS220PDIOH1A REV.E Mark VIe Discrete I/O Pack
- Výrobca: General Electric (teraz pod GE Vernova)
- Séria: Mark VIe Speedtronic
- Model/Číslo dielu: IS220PDIOH1A REV.E
- Popis: Diskrétny vstup/výstup I/O balík pre riadenie turbíny v systémoch Mark VIe Speedtronic
Prehľad
General Electric IS220PDIOH1A REV.E je diskrétny vstup/výstup I/O balík zo série Mark VIe Speedtronic, vyrobený spoločnosťou GE a teraz spravovaný GE Vernova. Navrhnutý pre priemyselnú automatizáciu, spracováva diskrétne vstupné a výstupné signály na riadenie a monitorovanie turbínových systémov, vrátane plynových, parných a veterných turbín. Podporuje jednoduché aj trojmodulárne redundantné (TMR) konfigurácie a používa sa v energetike, ropnom a plynárenskom priemysle a obnoviteľných zdrojoch energie na zabezpečenie spoľahlivej a efektívnej prevádzky turbíny.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | IS220PDIOH1A REV.E |
| Séria | Mark VIe Speedtronic |
| Typ | Diskrétny vstup/výstup I/O balík (PDIO) |
| Funkcia | Spracováva 24 diskrétnych vstupov a 12 reléových výstupov pre riadenie turbíny |
| Diskrétne vstupy | 24 suchých kontaktných vstupov, opticky izolovaných |
| Vstupné napätie | 24 VDC alebo 125 VDC nominálne |
| Diskrétne výstupy | 12 reléových výstupov Form-C (6 na terminálovej doske v TMR) |
| Zaťaženie výstupu | Až 5 A na relé pri 125 VDC alebo 250 VAC |
| Kompatibilné terminálové dosky | TBCIH1B/C, TBCIH2B/C, TDBTH1A/B, STCIH1A, STCIH2A |
| Konektory | Dvojité RJ-45 Ethernet porty (IONet), viacpinový konektor pre terminálové dosky |
| Komunikácia | Ethernet (IONet) s protokolmi ControlST |
| Napájanie | 28 VDC nominálne (rozsah 18–32 VDC), dodávané systémom Mark VIe |
| Ochrana signálu | Potlačenie prepätia, EMI filtrovanie, optická izolácia pre vstupy |
| Komponenty | Technológia povrchového montovania, mikroprocesory, integrované obvody, rezistory, kondenzátory |
| Spotreba energie | Približne 1–2 A pri 28 VDC (typické pre Mark VIe I/O balíky, verejne nešpecifikované) |
| Rozmery | Približne 8,3 cm x 16,5 cm x 5,6 cm (3,3 x 6,5 x 2,2 palca) |
| Povrchová úprava | Konformná vrstva pre ochranu proti prostrediu |
| Značenie dosky | Logo GE, IS220PDIOH1A, REV.E, kód 6BA01 |
| Prevádzková teplota | -30°C až +65°C (-22°F až +149°F) |
| Teplota skladovania | -40°C až +85°C (-40°F až +185°F) |
| Relatívna vlhkosť | 5% až 95% (nekondenzujúca) |
| Hmotnosť | Približne 0,45 kg (1,0 lbs) |
| Montáž | Zapája sa do kompatibilných terminálových dosiek (napr. TBCIH1B/C, TDBTH1A/B) |
| Certifikácie | CE, UL, CSA, Trieda I Div 2 |
| Kompatibilita | Riadiaci systém turbíny Mark VIe/Mark VIeS, softvér ToolboxST |
| Manuál | GEH-6721L |
