Product Description
General Electric IS220PAOCH1A Mark VIe Analogový výstupný I/O modul
- Výrobca: General Electric (teraz pod GE Vernova)
- Séria: Mark VIe Speedtronic
- Model/Číslo dielu: IS220PAOCH1A
- Popis: Analogový výstupný I/O modul pre riadenie turbíny v systémoch Mark VIe Speedtronic
Prehľad
General Electric IS220PAOCH1A je Analogový výstupný I/O modul zo série Mark VIe Speedtronic, vyrábaný spoločnosťou GE a teraz spravovaný GE Vernova. Navrhnutý pre priemyselnú automatizáciu, poskytuje presné analógové výstupné signály na ovládanie akčných členov a iných zariadení v systémoch plynových, parných a veterných turbín. Podporuje konfigurácie simplex aj Triple Modular Redundant (TMR) a používa sa v aplikáciách výroby elektrickej energie, ropného a plynárenského priemyslu a obnoviteľných zdrojov energie na zabezpečenie spoľahlivej a efektívnej prevádzky turbíny.
Technické špecifikácie
| Špecifikácia | Podrobnosti |
|---|---|
| Model | IS220PAOCH1A |
| Séria | Mark VIe Speedtronic |
| Typ | Analógový výstupný I/O balík (PAOC) |
| Funkcia | Poskytuje analógové výstupné signály pre zariadenia riadenia turbíny |

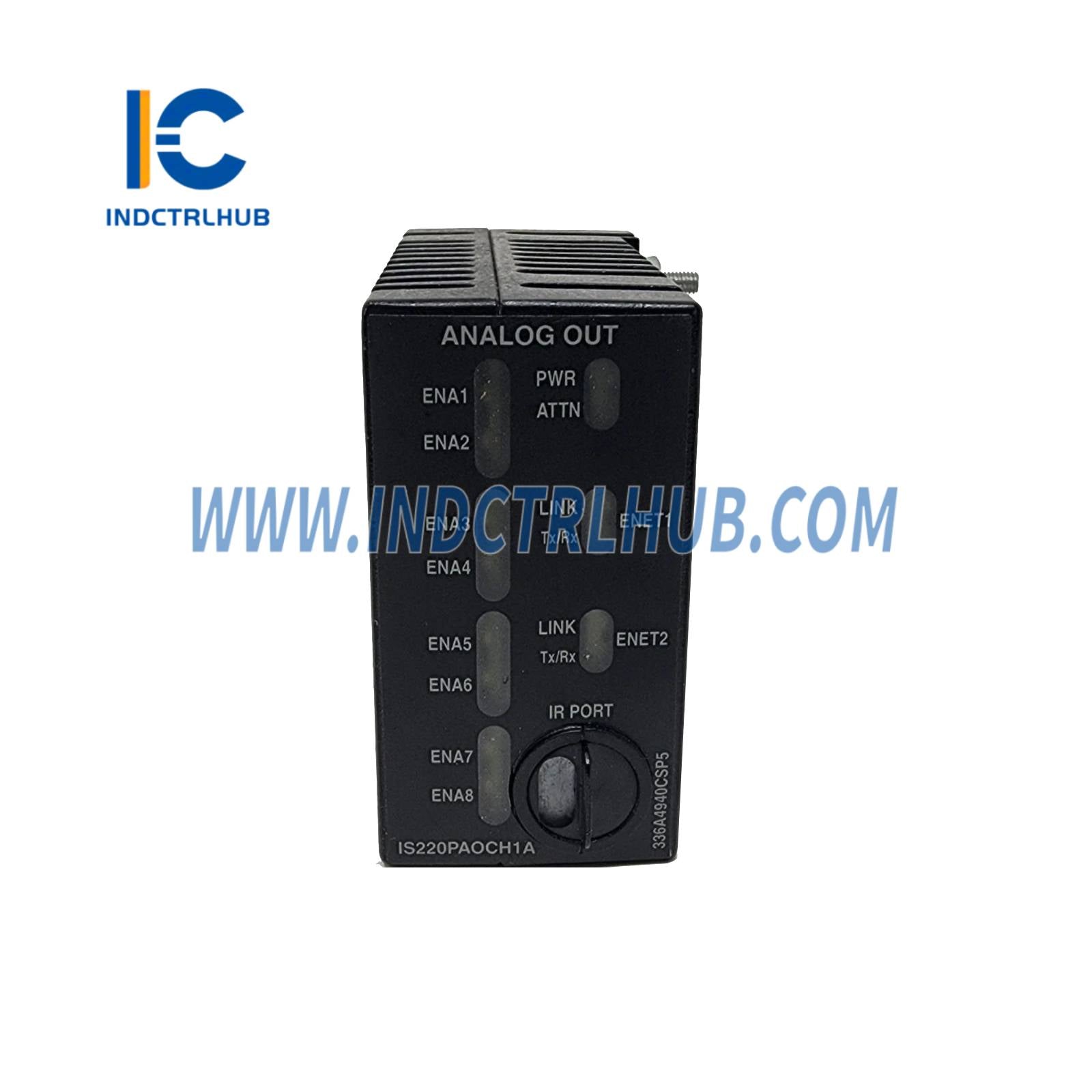

| Analógové výstupy | 8 kanálov, 4–20 mA alebo 0–200 mA (konfigurovateľné) |
| Výstupné zaťaženie | Až 750 Ω pre 4–20 mA, 50 Ω pre 0–200 mA |
| Kompatibilné terminálové dosky | STAOH1A, STAOH2A, TBAOH1C |

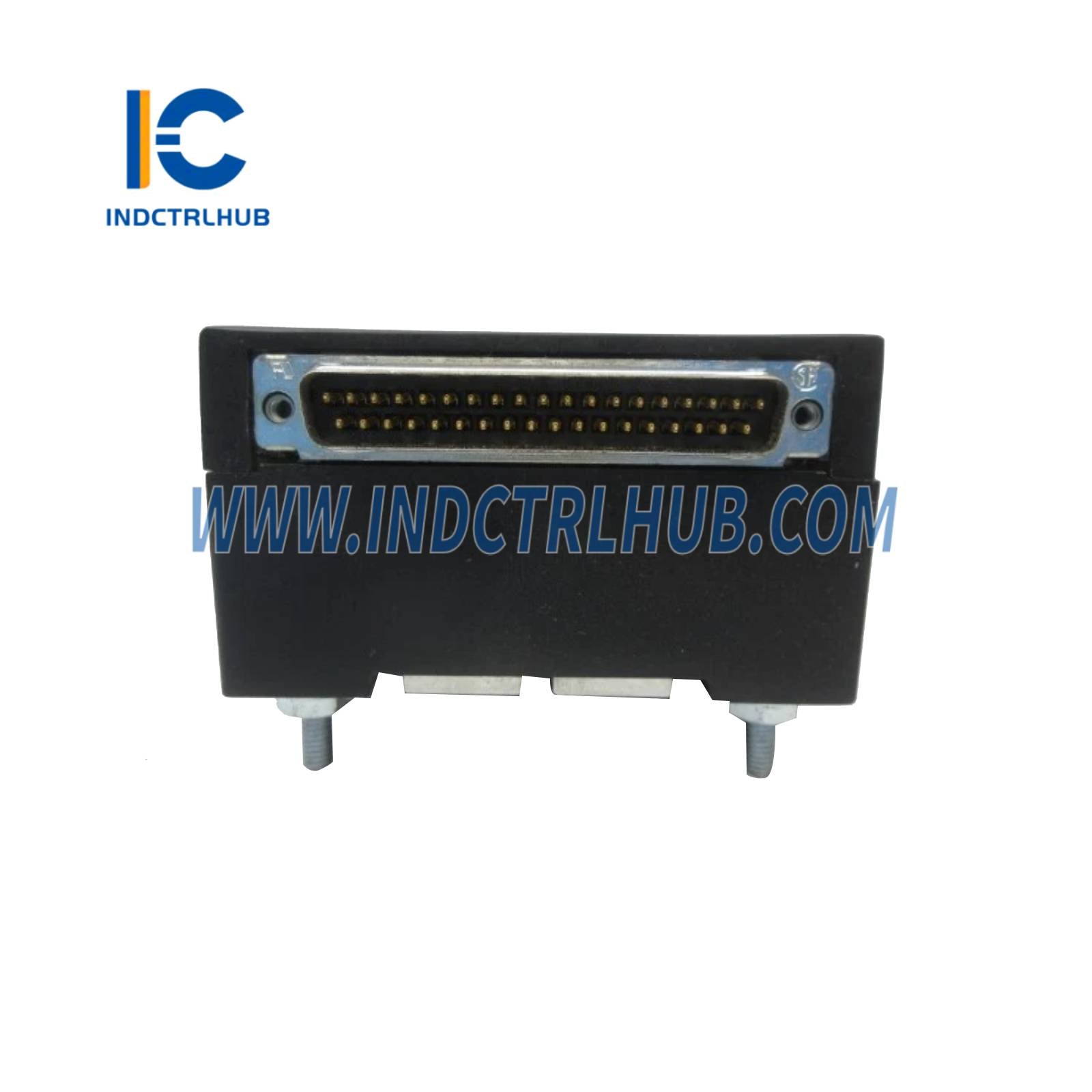

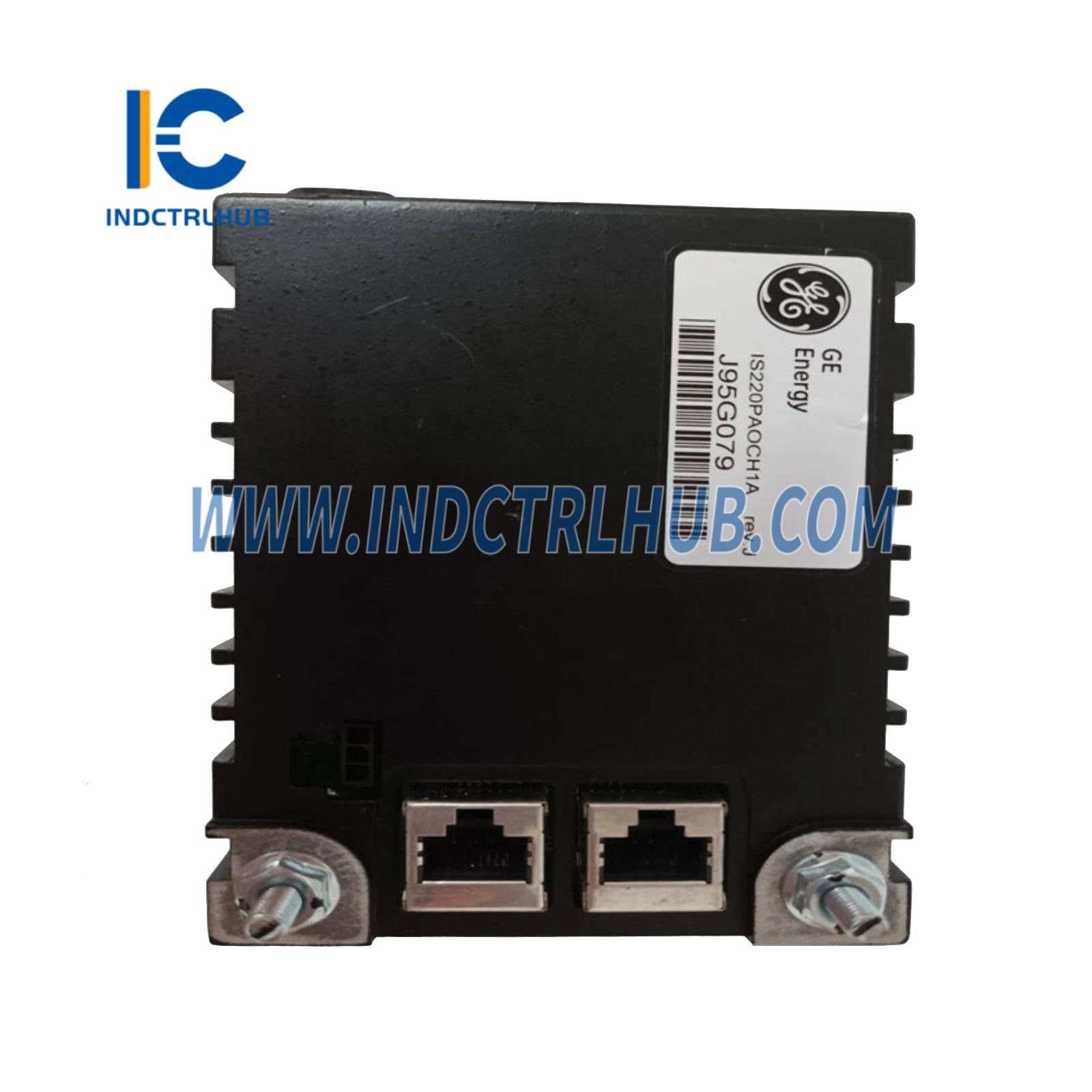

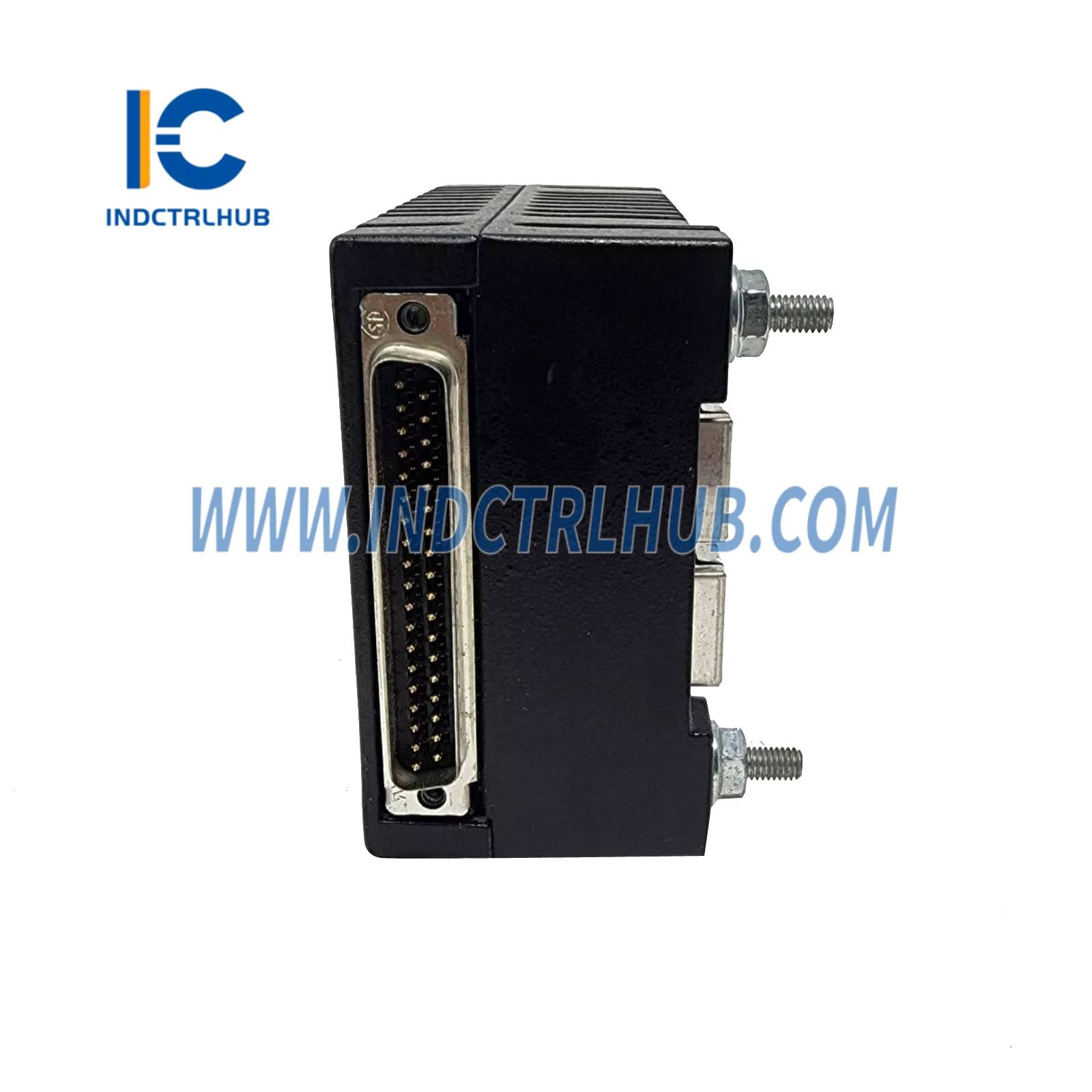

| Konektory | Dvojité RJ-45 Ethernet porty (IONet), viacpinové konektory pre terminálové dosky |
| Komunikácia | Ethernet (IONet) s protokolmi ControlST |
| Napájanie | 28 VDC nominálne (rozsah 18–32 VDC), napájané systémom Mark VIe |
| Ochrana signálu | Potlačenie prepätia, filtrovanie EMI |
| Komponenty | Technológia povrchového montovania, mikroprocesory, integrované obvody, rezistory, kondenzátory |
| Spotreba energie | Približne 1–2 A pri 28 VDC (typické pre I/O balíky Mark VIe, verejne nešpecifikované) |
| Rozmery | Približne 8,3 cm x 16,5 cm x 5,6 cm (3,3 x 6,5 x 2,2 in) |
| Povlak | Konformný náter pre ochranu proti vplyvom prostredia |

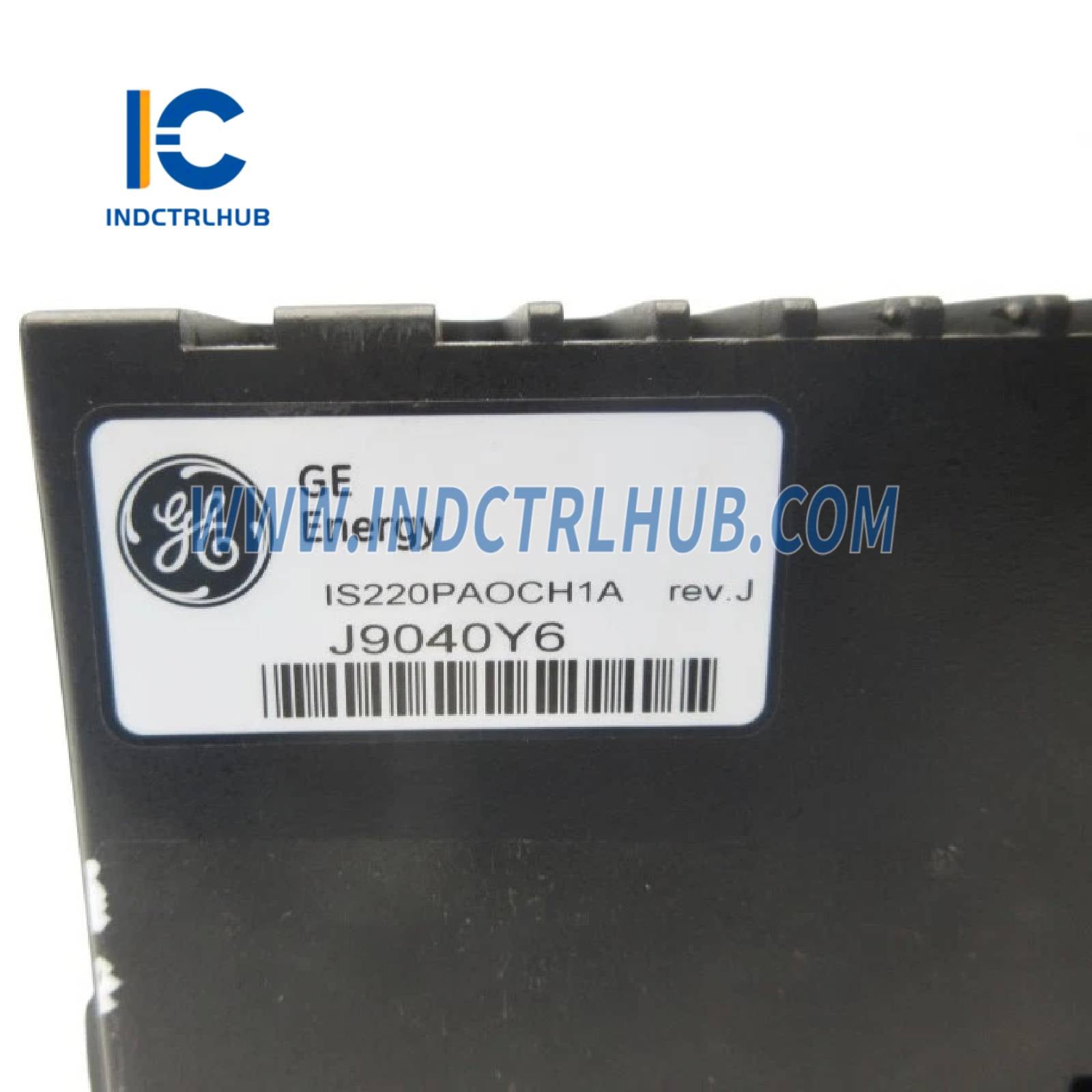

| Označenia dosky | Logo GE, IS220PAOCH1A, kód 6BA01 |
| Prevádzková teplota | -30 °C až +65 °C (-22 °F až +149 °F) |
| Teplota skladovania | -40°C až +85°C (-40°F až +185°F) |
| Relatívna vlhkosť | 5 % až 95 % (bez kondenzácie) |
| Hmotnosť | Približne 0,45 kg (1,0 lbs) |
| Montáž | Pripojí sa k kompatibilným terminálovým doskám (STAOH1A, STAOH2A, TBAOH1C) |
| Certifikácie | CE, UL, CSA, Trieda I Div 2 |
| Kompatibilita | Riadiaci systém turbíny Mark VIe/Mark VIeS, softvér ToolboxST |
| Návod | GEH-6721L |
