Product Description

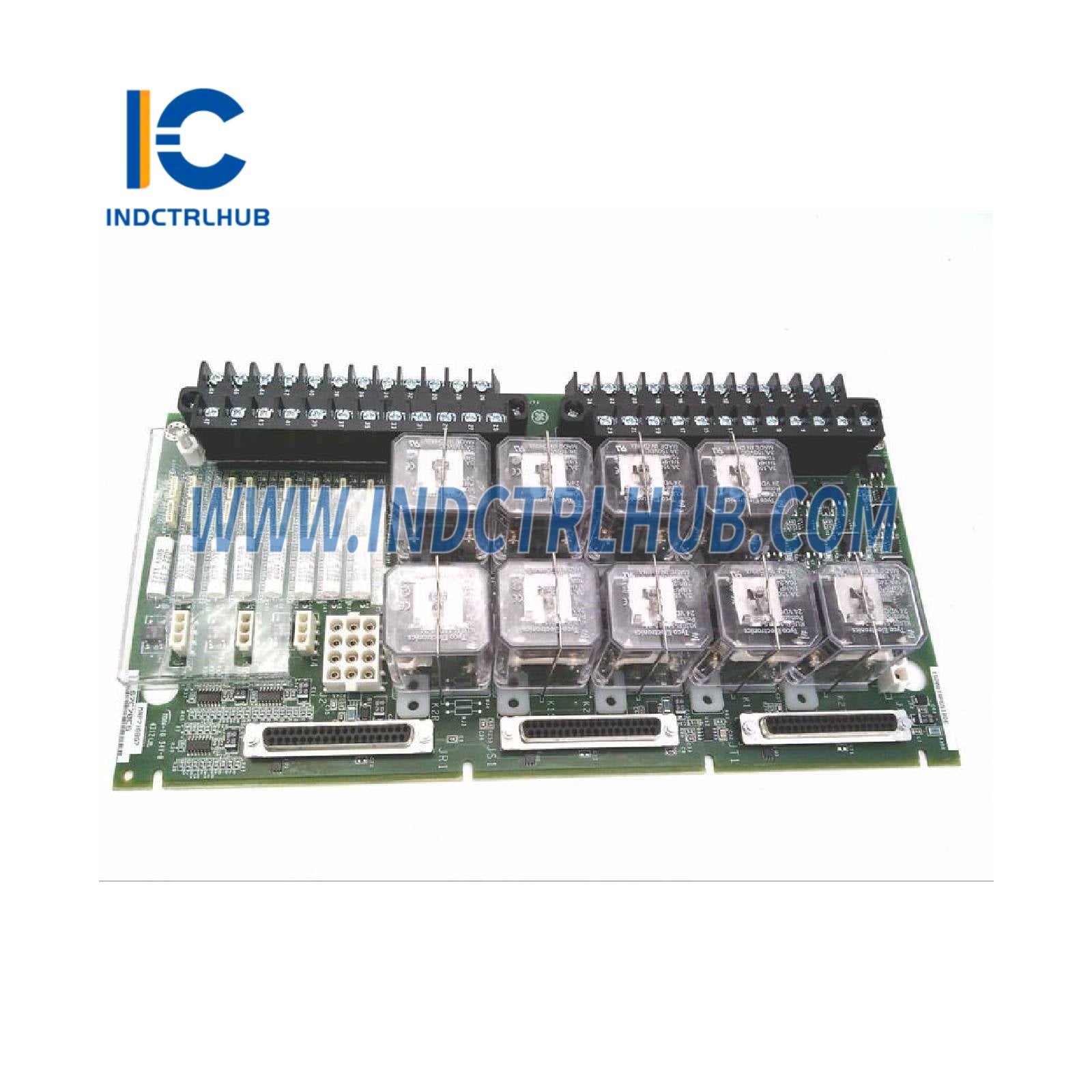

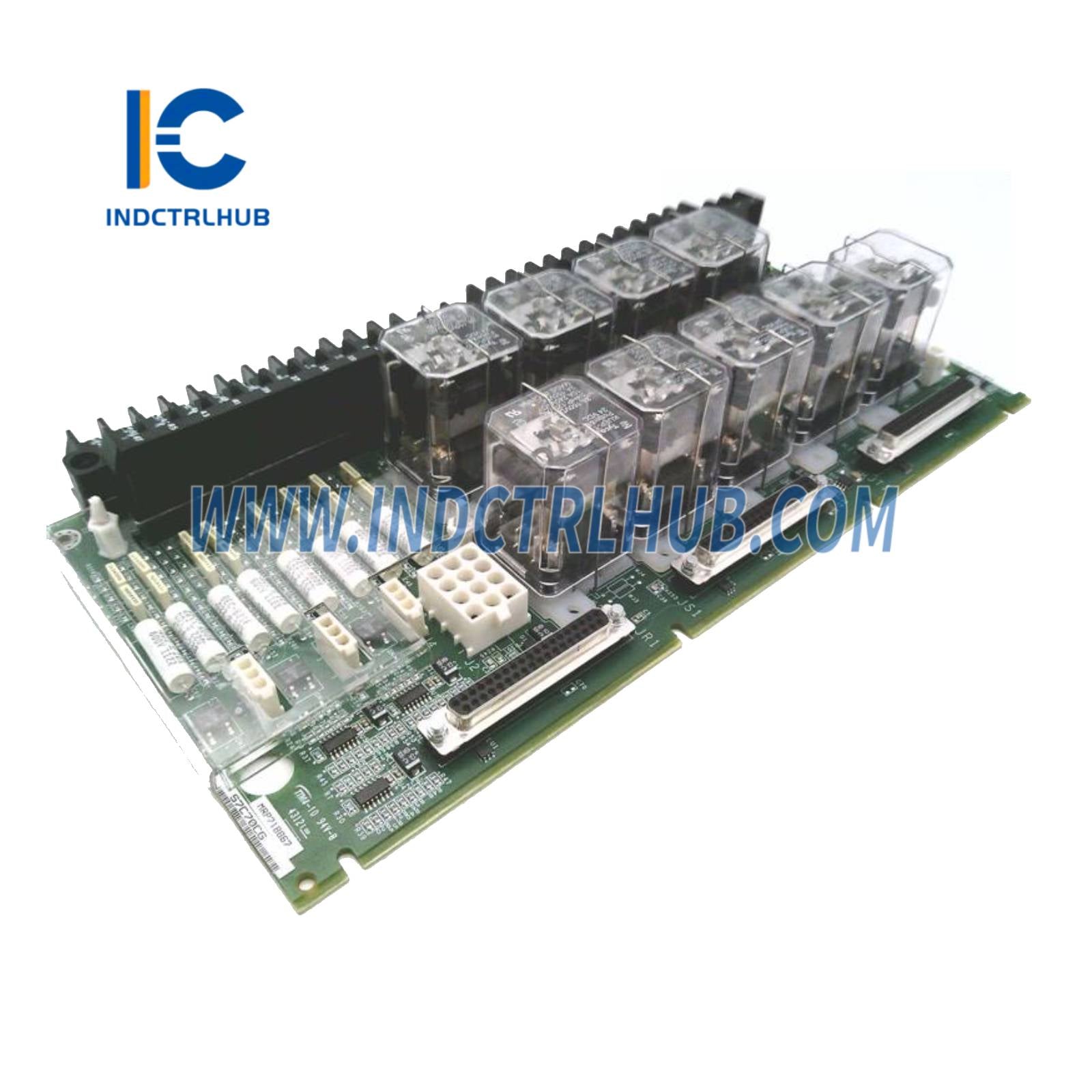

General Electric IS200TRPGS1B Hlavná terminálová doska pre trip
Prehľad produktu
- Popis: General Electric IS200TRPGS1B je hlavná terminálová doska pre trip navrhnutá na použitie v riadiacich systémoch turbín GE Mark VI. Slúži ako primárne rozhranie pre obvody núdzového tripu
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Výrobca | General Electric |
| Séria | Mark VI |
| Model/Číslo dielu | IS200TRPGS1B |
| Typ modelu | Hlavná terminálová doska pre trip |
| Funkcia | Rozhranie s obvodmi núdzového tripu na ochranu turbíny |
| Displej | LED indikátory (stav, napájanie, stav tripu) |
| Vstupy | Digitálne signály z núdzových trip zariadení (napr. senzory prekročenia rýchlosti, prehriatia) |
| Výstupy | Riadiace signály pre trip relé alebo vypínacie systémy |
| Komunikačné rozhrania | Mark VI systémová základná doska, VME zbernica |
| Úprava signálu | Interná izolácia signálu, vysokorýchlostné spracovanie tripu |
| Presnosť | Nepoužiteľné (diskrétne spracovanie signálu) |
| Redundancia | Podpora redundancie v konfiguráciách Mark VI |
| Diagnostika | LED indikátory stavu, hlásenie chýb do riadiaceho systému |
| Kompatibilita | Riadiace systémy turbín GE Mark VI |
| Napájanie | 5 VDC, 24 VDC (zo základnej dosky Mark VI), externé vzbudenie pre trip obvody |
| Spotreba energie | Maximálne 5 W (typicky) |
| Environmentálne špecifikácie | Prevádzková teplota: -30°C až +65°C Teplota skladovania: -40°C až +85°C Relatívna vlhkosť: 5% až 95% bez kondenzácie |
| Obal | IP20 (otvorený, montovaný v riadiacej skrini) |
| Rozmery | Približne 233 mm (V) x 160 mm (Š) x 40 mm (H) |
| Hmotnosť | Približne 0,6 kg |
| Montáž | Zasúva sa do VME stojana Mark VI |
| Certifikácie | CE, UL, cULus, RoHS |
