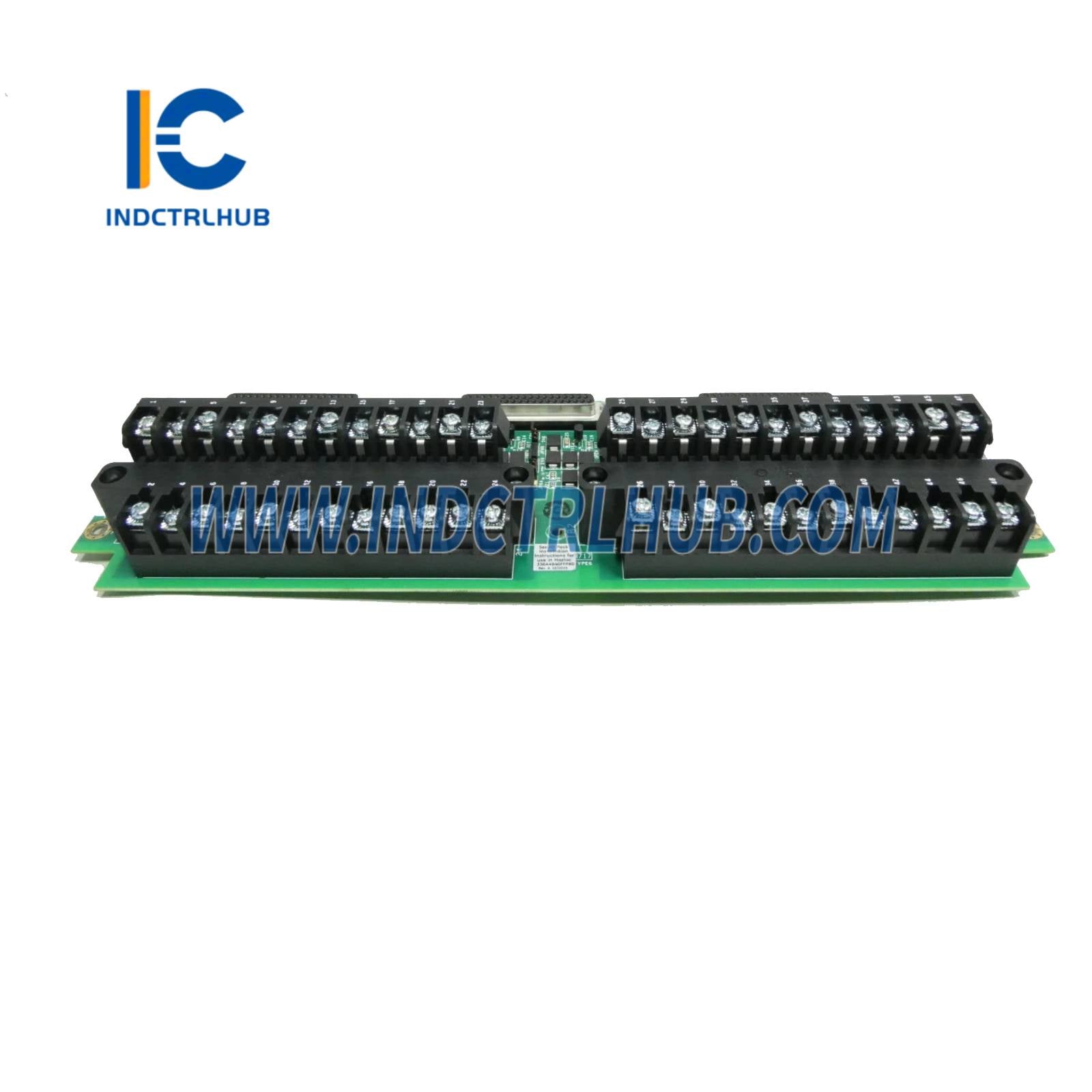

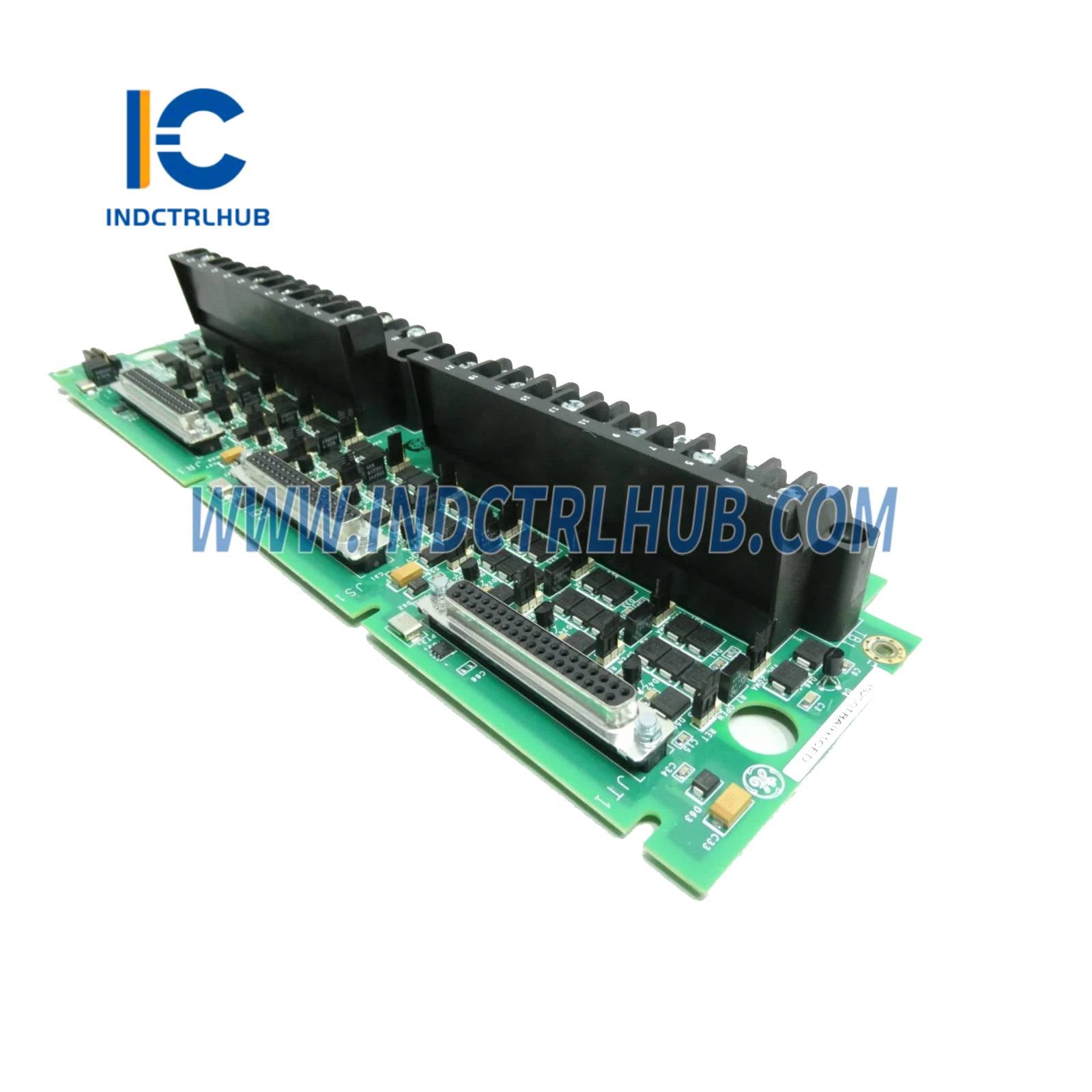

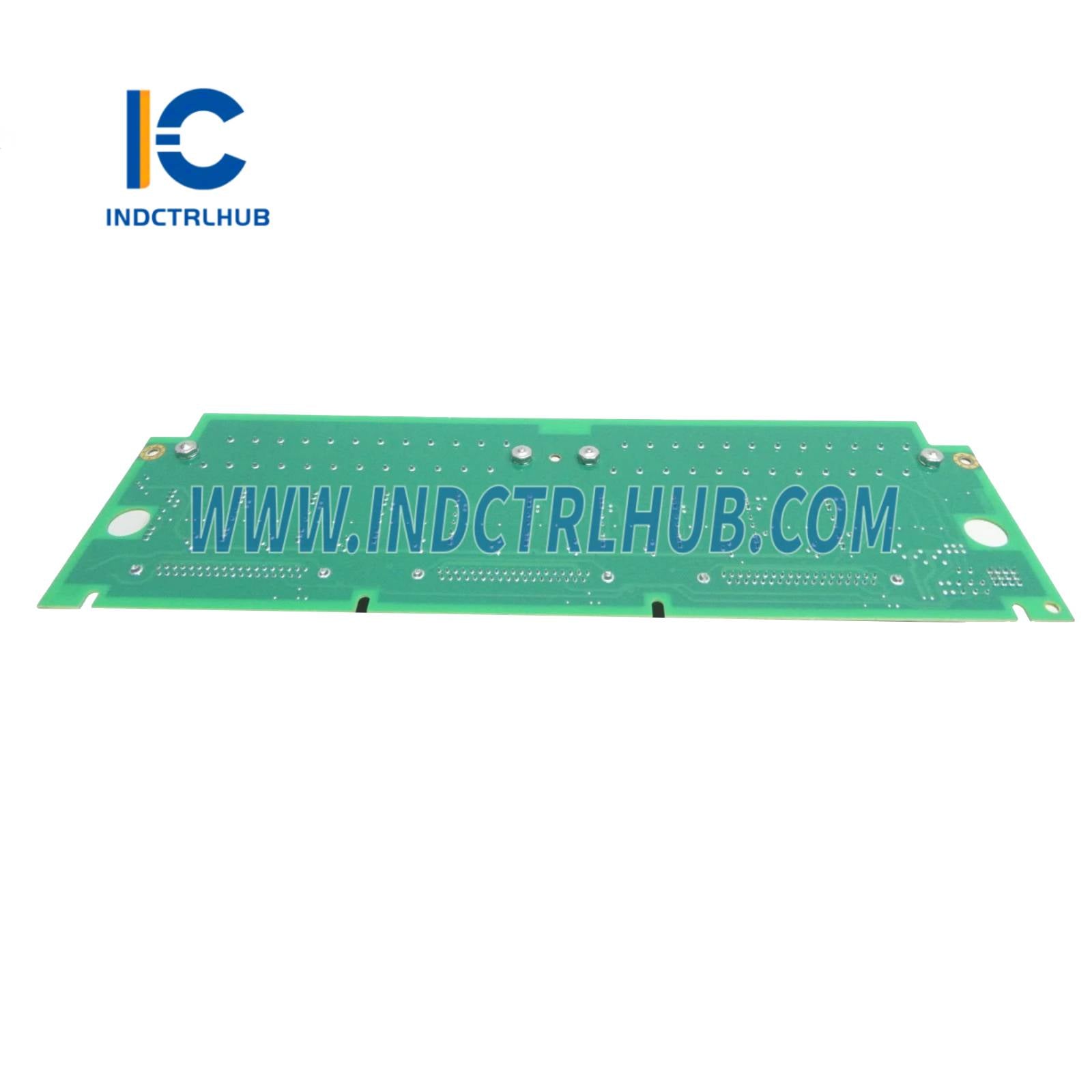

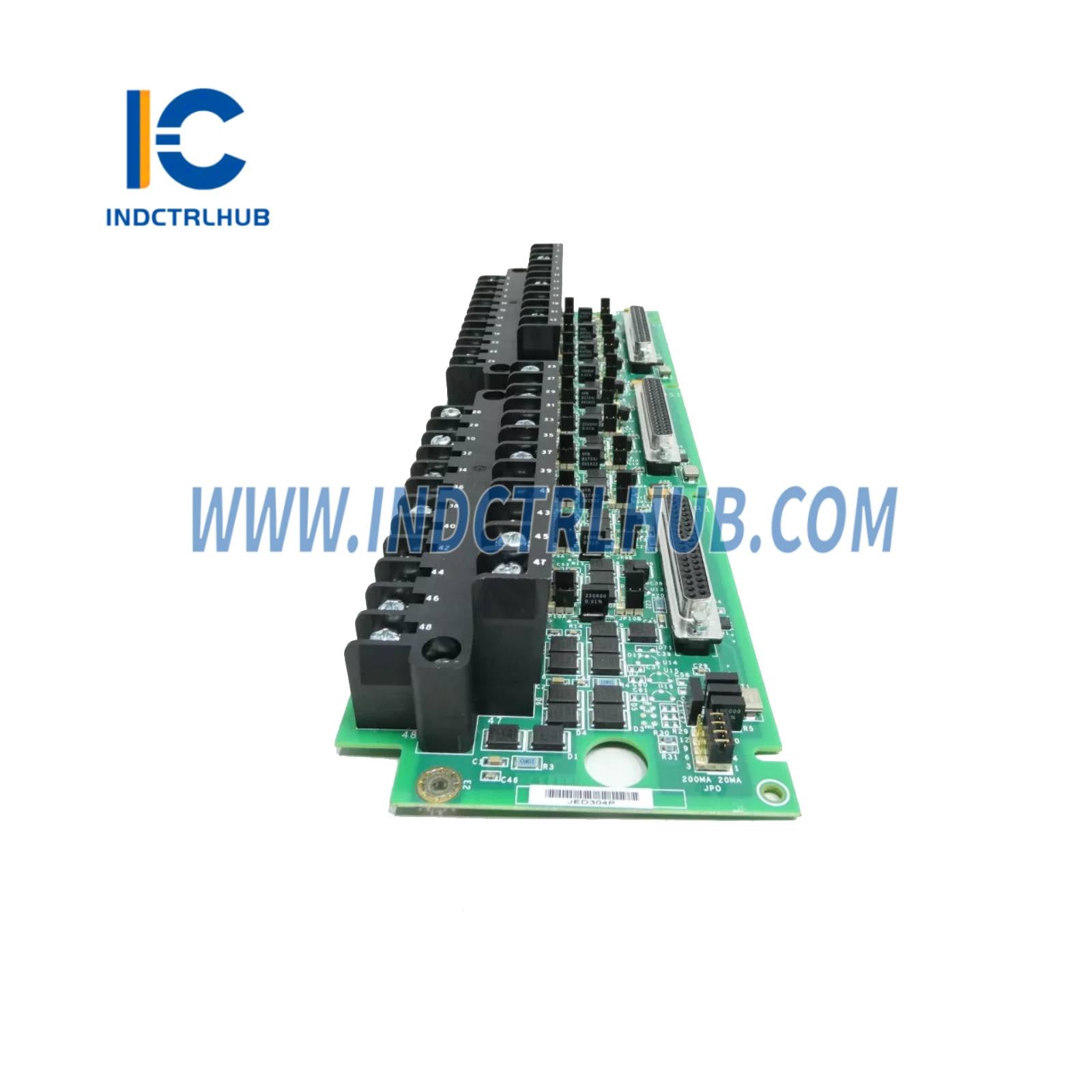

General Electric IS200TBCIH1CBC Kontaktová vstupná terminálová doska
Prehľad produktu
- Popis: General Electric IS200TBCIH1CBC je kontaktová vstupná terminálová doska navrhnutá na použitie v riadiacich systémoch turbín GE Mark VI. Komunikuje so suchými kontaktnými vstupmi na monitorovanie diskrétnych signálov, ako sú polohy spínačov alebo stavy relé, v aplikáciách turbín a generátorov.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Výrobca | General Electric |
| Séria | Mark VI |
| Model/Číslo dielu | IS200TBCIH1CBC |
| Typ modelu | Kontaktová vstupná terminálová doska |
| Funkcia | Komunikuje so suchými kontaktnými vstupmi na monitorovanie diskrétnych signálov |
| Displej | LED indikátory (stav, napájanie) |
| Vstupy | 24 suchých kontaktných vstupov (125 VDC alebo 24 VDC excitácia, konfigurovateľné) |
| Výstupy | Digitálne dáta do riadiaceho systému Mark VI |
| Komunikačné rozhrania | Backplane systému Mark VI, VME zbernica |
| Úprava signálu | Interná izolácia signálu, filtrovanie odrazov |
| Presnosť | Nepoužiteľné (detekcia diskrétnych signálov) |
| Redundancia | Bez redundancie (simplex konfigurácia) |
| Diagnostika | LED indikátory stavu, hlásenie porúch do riadiaceho systému |
| Kompatibilita | Riadiace systémy turbín GE Mark VI |
| Napájanie | 5 VDC, 24 VDC (z backplane Mark VI), externá excitácia pre kontakty |
| Spotreba energie | Maximálne 5 W (typicky) |
| Environmentálne špecifikácie | Prevádzková teplota: -30°C až +65°C Teplota skladovania: -40°C až +85°C Relatívna vlhkosť: 5% až 95% bez kondenzácie |
| Obal | IP20 (otvorený, montovaný v riadiacej skrini) |
| Rozmery | Približne 233 mm (V) x 160 mm (Š) x 40 mm (H) |
| Hmotnosť | Približne 0,6 kg |
| Montáž | Zasúva sa do VME stojana Mark VI |
| Certifikácie | CE, UL, cULus, RoHS |
