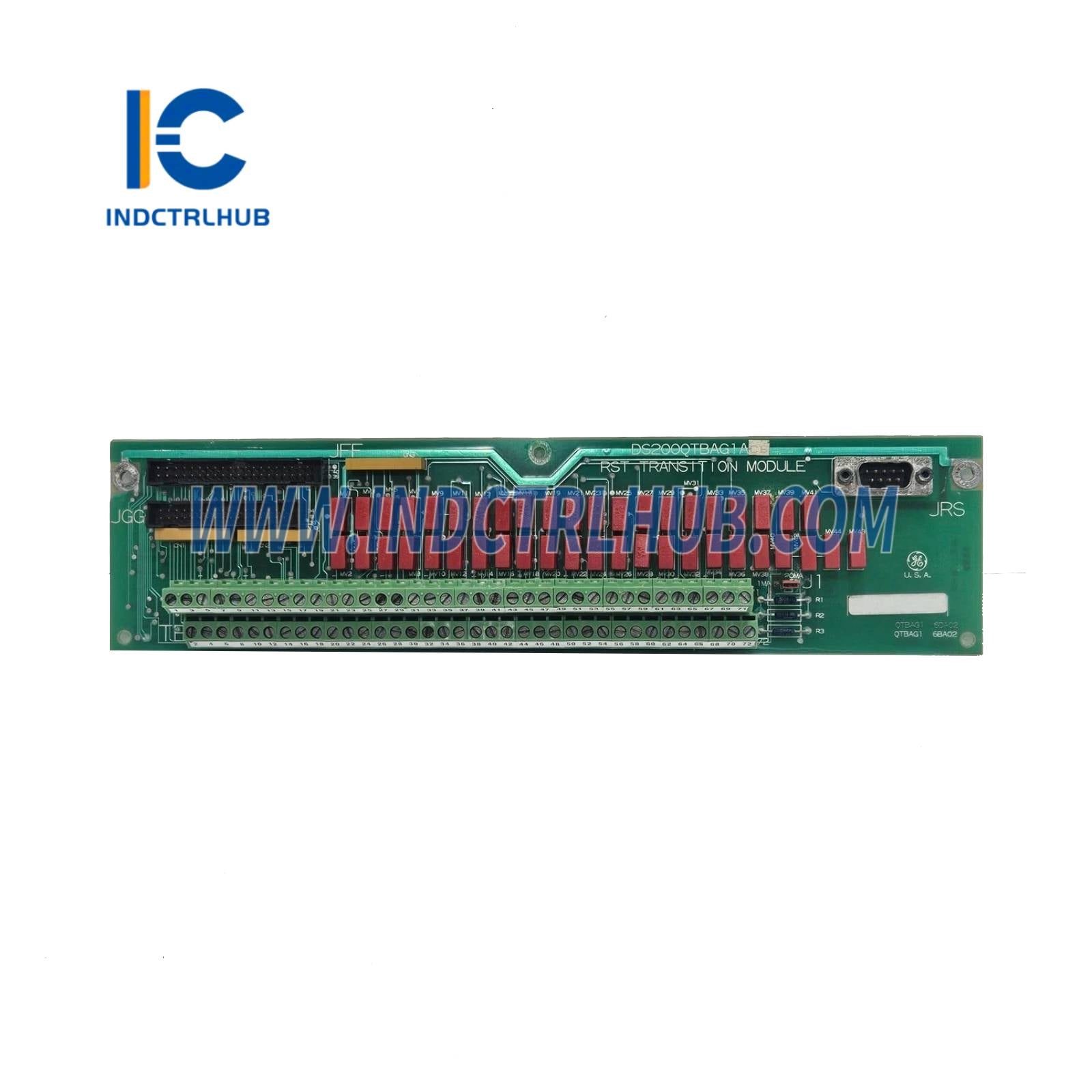

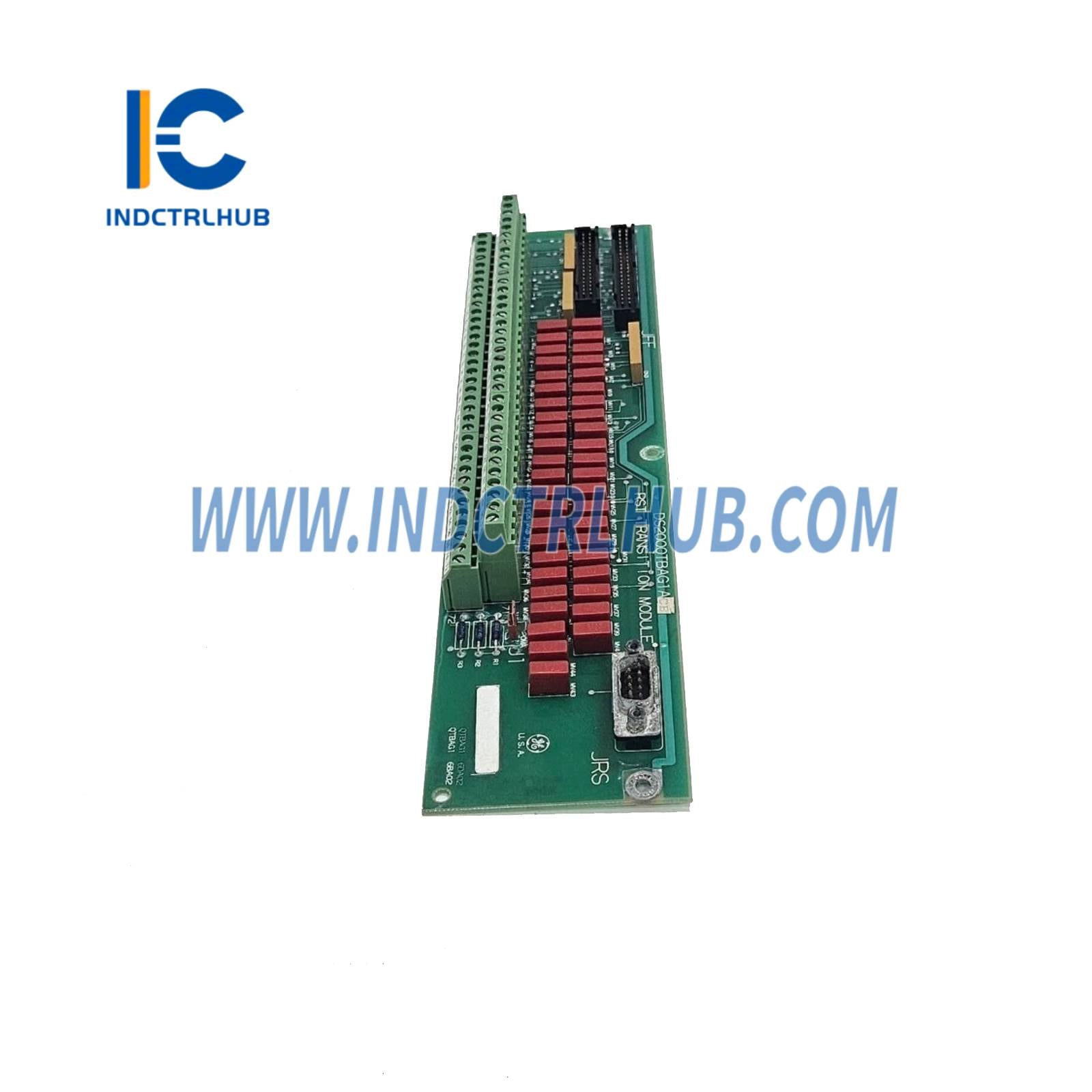

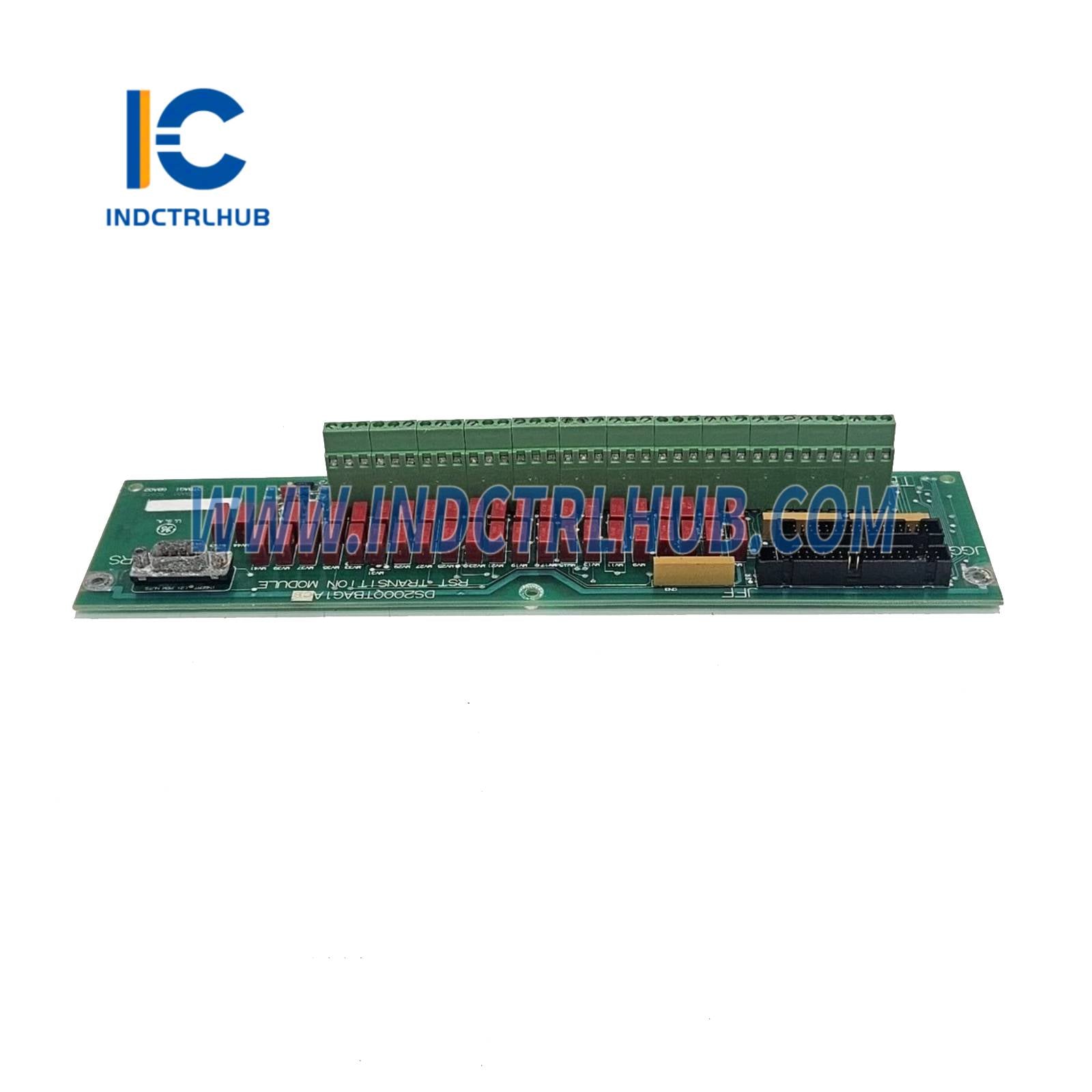

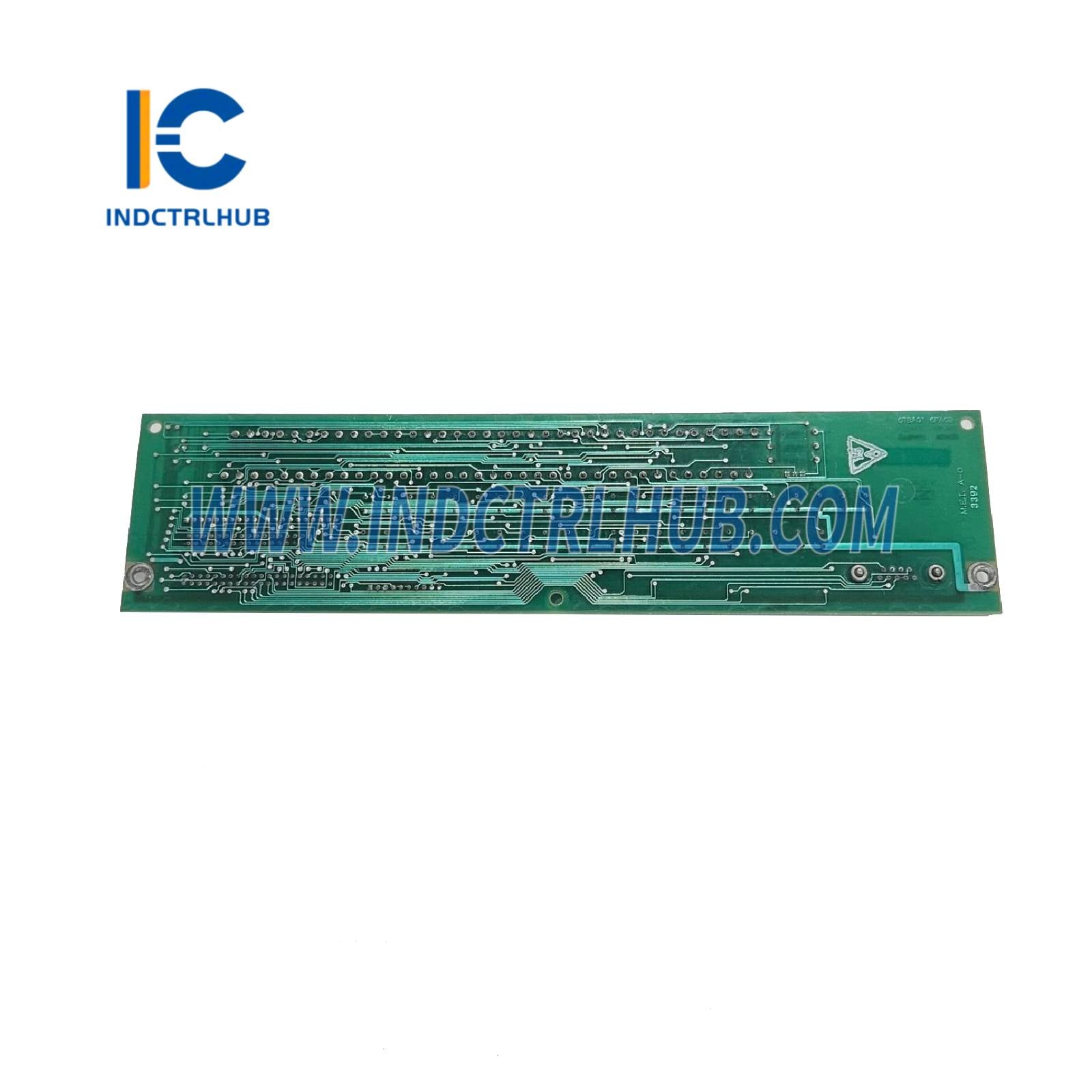

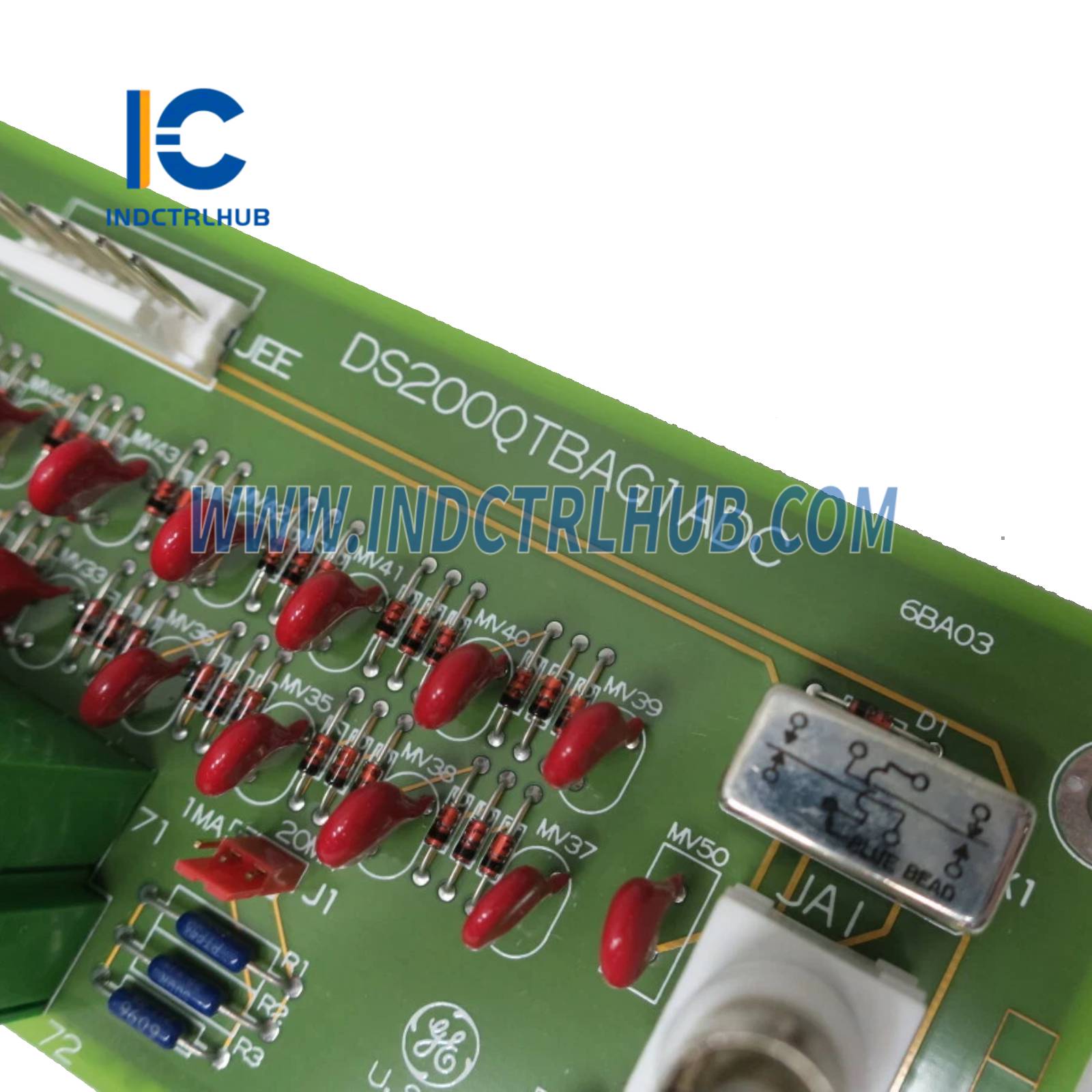

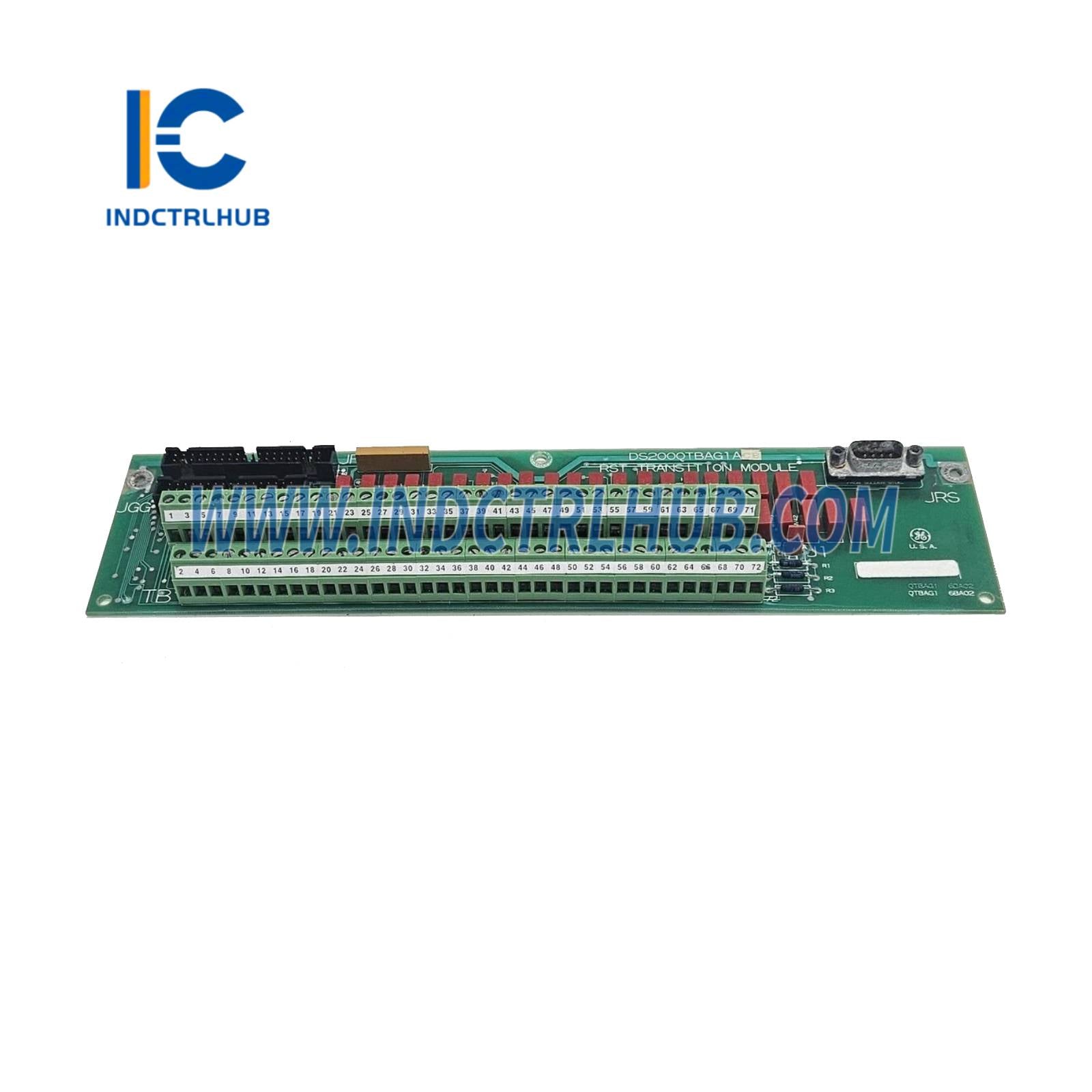

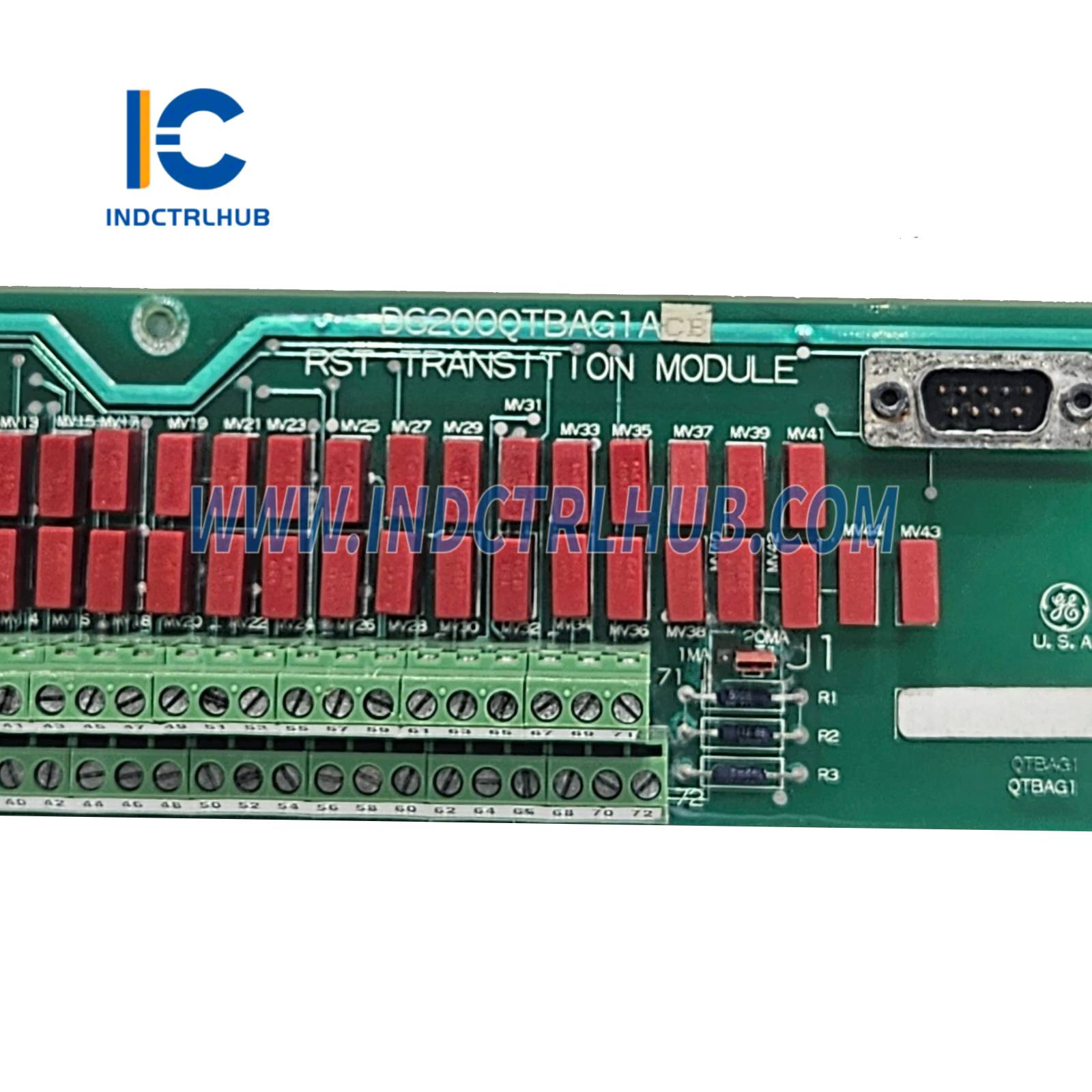

General Electric DS200QTBAG1A ukončovacia doska
Prehľad produktu
- Popis: General Electric DS200QTBAG1A je ukončovacia doska používaná v riadiacich systémoch turbín GE Mark V. Slúži ako rozhranie na pripojenie analógových a digitálnych signálov, vrátane termočlánkov, RTD
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Výrobca | General Electric |
| Séria | Mark V |
| Model/Číslo dielu | DS200QTBAG1A |
| Typ modelu | Ukončovacia doska |
| Funkcia | Rozhranie analógových a digitálnych signálov pre riadenie turbíny |
| Displej | LED indikátory (stav) |
| Vstupy | Termočlánok, RTD, 4–20 mA, digitálne vstupy |
| Výstupy | Podmienené signály pre riadiace moduly Mark V |
| Komunikačné rozhrania | Vlastné rozhranie systému Mark V |
| Úprava signálu | Interná izolácia a úprava signálu |
| Presnosť | ±1 % pre spracovanie analógových signálov |
| Redundancia | Bez redundancie |
| Diagnostika | LED indikátory stavu, hlásenie chýb na úrovni systému |
| Kompatibilita | Riadiace systémy turbín GE Mark V |
| Napájanie | 125 VDC alebo 24 VDC (zo systému Mark V) |
| Spotreba energie | max. 5 W |
| Environmentálne špecifikácie | Prevádzková teplota: 0 °C až +60 °C Teplota skladovania: -40 °C až +85 °C Relatívna vlhkosť: 5 % až 95 % bez kondenzácie |
| Obal | IP20 (otvorený, montovaný v riadiacej skrini) |
| Rozmery | 280 mm (V) x 200 mm (Š) x 50 mm (H) |
| Hmotnosť | 1,1 kg |
| Montáž | Zasúva sa do slotu riadiacej skrine Mark V |
| Certifikáty | CE, UL, RoHS |
