Product Description
Prehľad produktu
| Parameter | Detaily |
|---|---|
| Číslo dielu | B90-B9M-15C |

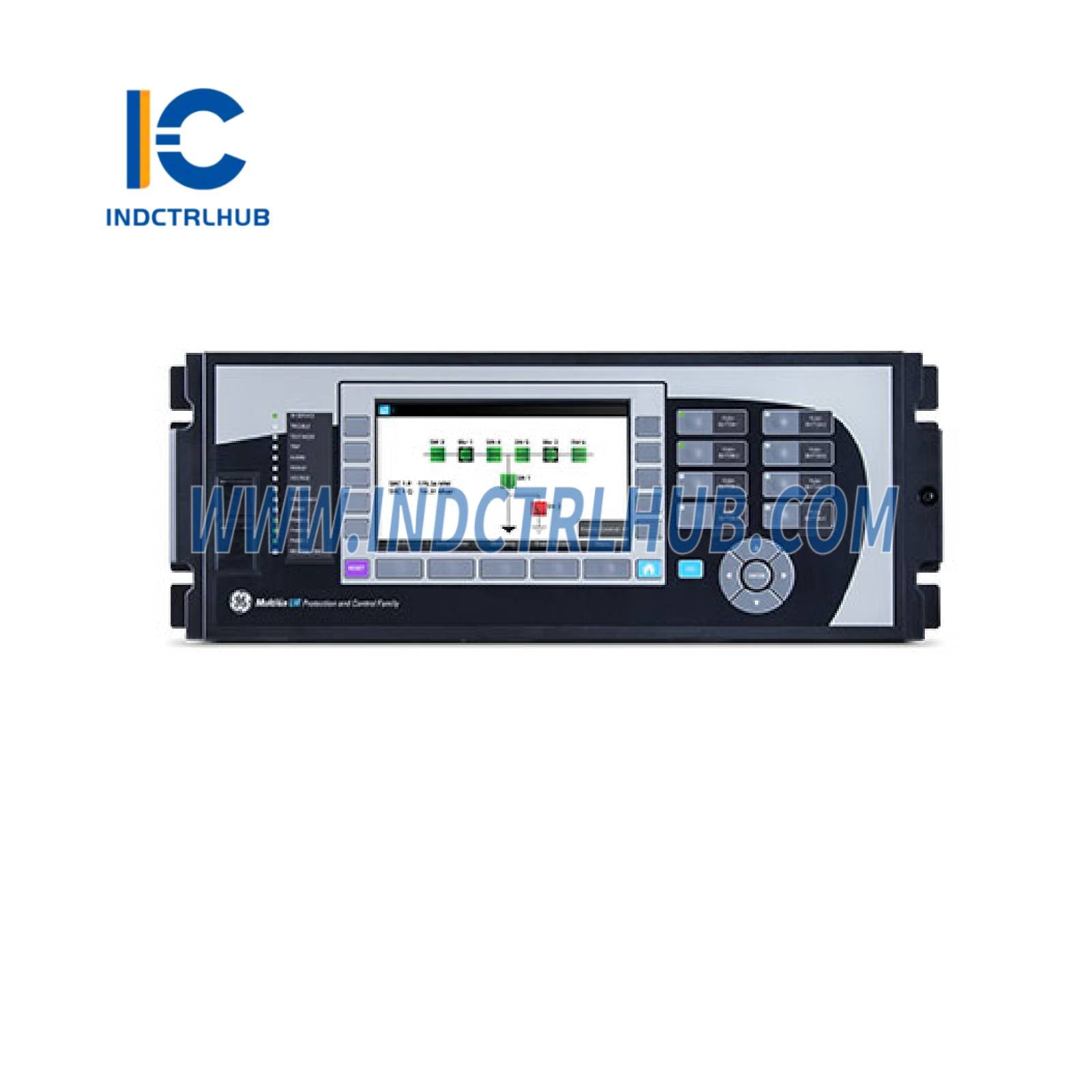

| Názov produktu | Relé linkovej diferenciálnej ochrany B90 |
| Použitie | Linková diferenciálna ochrana pre prenosové a distribučné vedenia, poskytujúca rýchlu a spoľahlivú detekciu porúch v energetických a priemyselných elektrických systémoch |
| Kompatibilita | Kompatibilné s relé GE Multilin B90 série, IEC 61850 GOOSE správami a integráciou SCADA |
| Funkcia | Chráni proti vnútorným poruchám na prenosových vedeniach pomocou diferenciálnych prvkov s fázovým rozdelením, podporuje vedenia so sériovou kompenzáciou a detekciu saturácie CT |
Funkčné špecifikácie
| Parameter | Detaily |
|---|---|
| Prúdové vstupy | 1 A alebo 5 A (konfigurovateľné fázové a zemné CT) |
| Vstupy napätia | 4 (voliteľné, 1 A alebo 5 A) |
| Ovládanie napájania | 24-48 V DC alebo 125-250 V DC/AC |
| Komunikačné porty | 2 zadné RS485, predný USB; podporuje Modbus, DNP3, IEC 61850 |
| Binárne vstupy | 12 (konfigurovateľné) |
| Výstupné relé | 8 kontaktov formy C |
| Meracie schopnosti | Napätie, prúd, výkon, energia, frekvencia, dopyt |
| Ochranné funkcie | Linkový diferenciál, nadprúd, pod/nad napätie/frekvencia, zlyhanie ističa, detekcia saturácie CT |
| Nahrávanie udalostí | Až 1024 udalostí s rozlíšením 1 ms |
| Prevádzková teplota | -40 °C až +85 °C |
| Rozmery | 19" montáž do racku, výška 4U (približne 7" V x 19" Š x 6" H) |
| Hmotnosť | Približne 10 libier (4,5 kg) |
| Certifikácie | Označené CE; vyhovuje UL, CSA, FCC |
| Súlad s normami | Vyhovuje normám IEC 60255, IEEE C37.90, IEEE C37.94 pre ochranné relé |
Informácie o objednávke
| Parameter | Detaily |
|---|---|
| Konfigurácia čísla dielu | B90 (základný model), B9M (stredný počet vstupov/výstupov), 15C (15 vstupov, 8 výstupov, Modbus/DNP3) |
| Dostupné možnosti | Vylepšené modely (B9H pre vysoký počet vstupov/výstupov), optická komunikácia, konformný náter pre drsné prostredia |
| Prispôsobenie | Konfigurovateľné cez softvér EnerVista UR Setup; aktualizácie firmvéru pre špecifické ochranné schémy |
