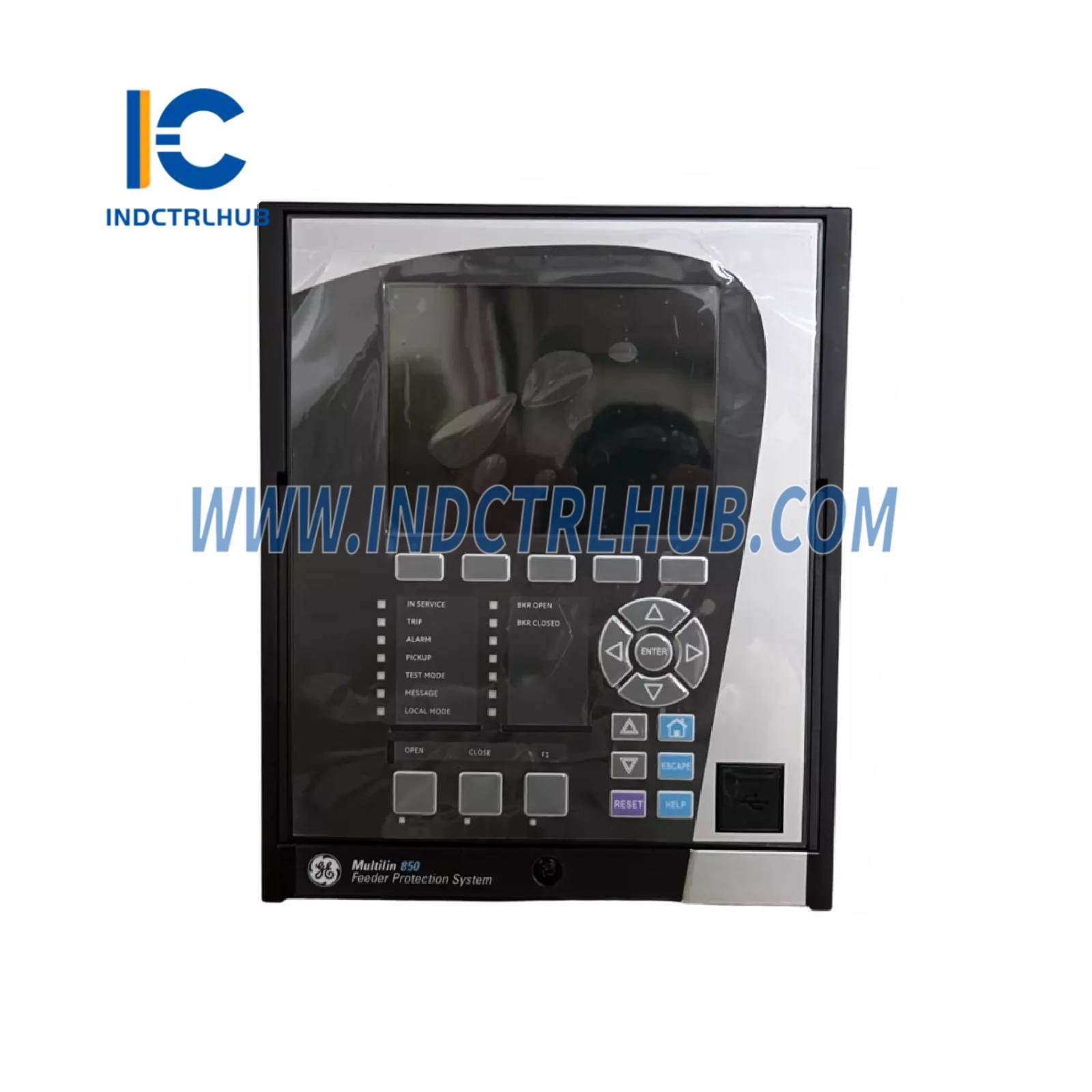

Ochranné relé General Electric 850-E-P5-NN-G5-H-N-N-A-A-N-M-M-P-C-B-1E-T-C-N-A pre rozvodné vedenia
Prehľad produktu
- Popis: General Electric 850-E-P5-NN-G5-H-N-N-A-A-N-M-M-P-C-B-1E-T-C-N-A je ochranné relé Multilin 850 určené na pokročilú ochranu, riadenie a monitorovanie elektrických rozvodných vedení v aplikáciách pre verejné služby a priemysel, vrátane distribúcie energie, ropného a plynárenského priemyslu a výroby.
Technické špecifikácie
| Špecifikácia | Podrobnosti |
|---|---|
| Výrobca | Všeobecné elektrické |
| Séria | Multilin 850 |
| Model/Číslo dielu | 850-E-P5-NN-G5-H-N-N-A-A-N-M-M-P-C-B-1E-T-C-N-A |
| Typ modelu | Ochranný relé pre podávače |
| Funkcia | Chráni, riadi a monitoruje elektrické distribučné vedenia |
| Displej | Farebný grafický LCD s klávesnicou |
| Vstupy | 8 prúdových vstupov, 8 napäťových vstupov, 16 digitálnych vstupov |
| Výstupy | 10 reléových výstupov, 4 analógové výstupy |
| Komunikačné rozhrania | Modbus TCP/IP, IEC 61850, DNP3, Ethernet (dvojité porty), RS485 |
| Úprava signálu | Interné spracovanie signálov pre prúd, napätie a digitálne vstupy |
| Merací rozsah | Fázový prúd: 0,1–30 x menovitý prúd CT Zemný prúd: 0,02–5 x menovitý prúd CT Napätie: 0,1–1,5 x menovité napätie VT |
| Presnosť | ±1 % pre merania prúdu a napätia |
| Redundancia | Neredudantné |
| Diagnostika | Samo-test, zaznamenávanie udalostí, zachytávanie priebehov, záznamy kybernetickej bezpečnosti |
| Kompatibilita | Integruje sa so SCADA systémami, softvérom GE Multilin EnerVista |
| Napájanie | 125–250 VDC alebo 100–240 VAC (50/60 Hz) |
| Spotreba energie | Maximálne 20 W |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +60 °C Skladovacia teplota: -40 °C až +85 °C Relatívna vlhkosť: 5 % až 95 % bez kondenzácie |
| Kryt | IP54 (predná strana), IP20 (zadná strana) |
| Rozmery | 182 mm (V) x 224 mm (Š) x 192 mm (H) |
| Hmotnosť | 3,0 kg |
| Montáž | Panelový montáž |
| Certifikácie | CE, UL, cULus, IEC 61850, IEEE C37.94 |
