FS450R17KE3/AGDR-72C | ABB IGBT modul s pohonom
FS450R17KE3/AGDR-72C | ABB IGBT modul s pohonom
Manufacturer: ABB
Product No.: FS450R17KE3/AGDR-72C
Condition:1000 skladom
Product Type: IGBT modul s pohonom
Product Origin: Switzerland
Payment: T/T, Western Union
Weight: 600g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie

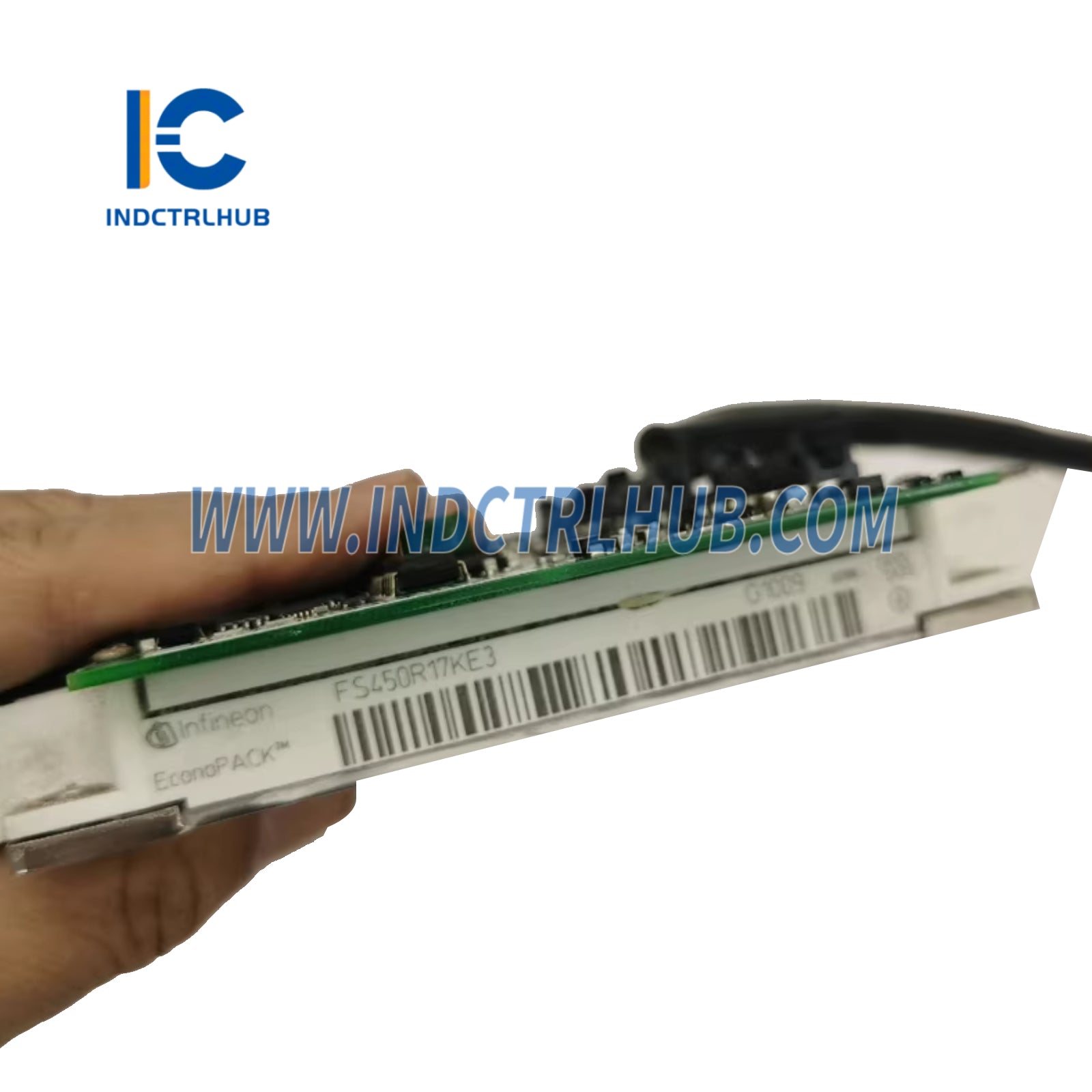

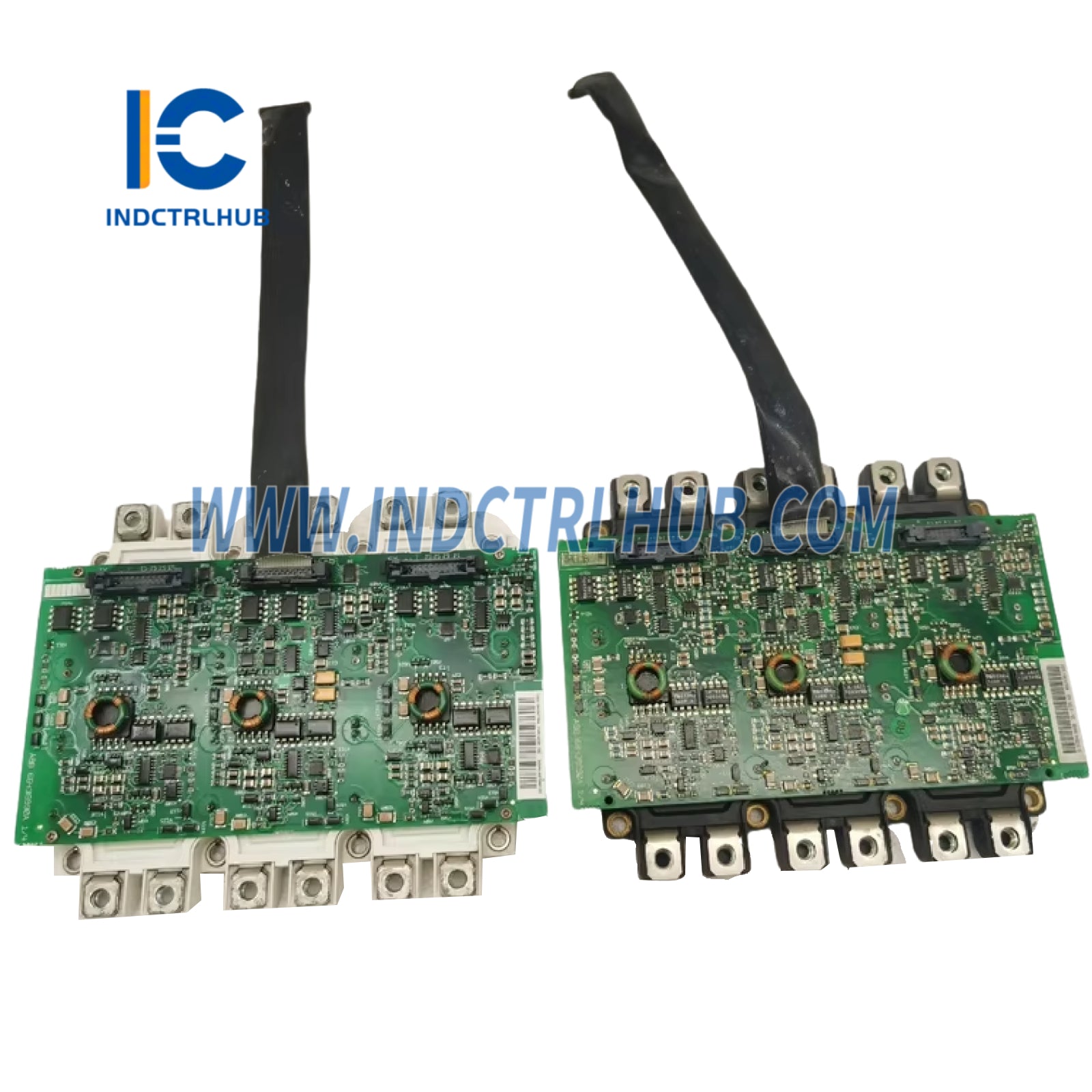

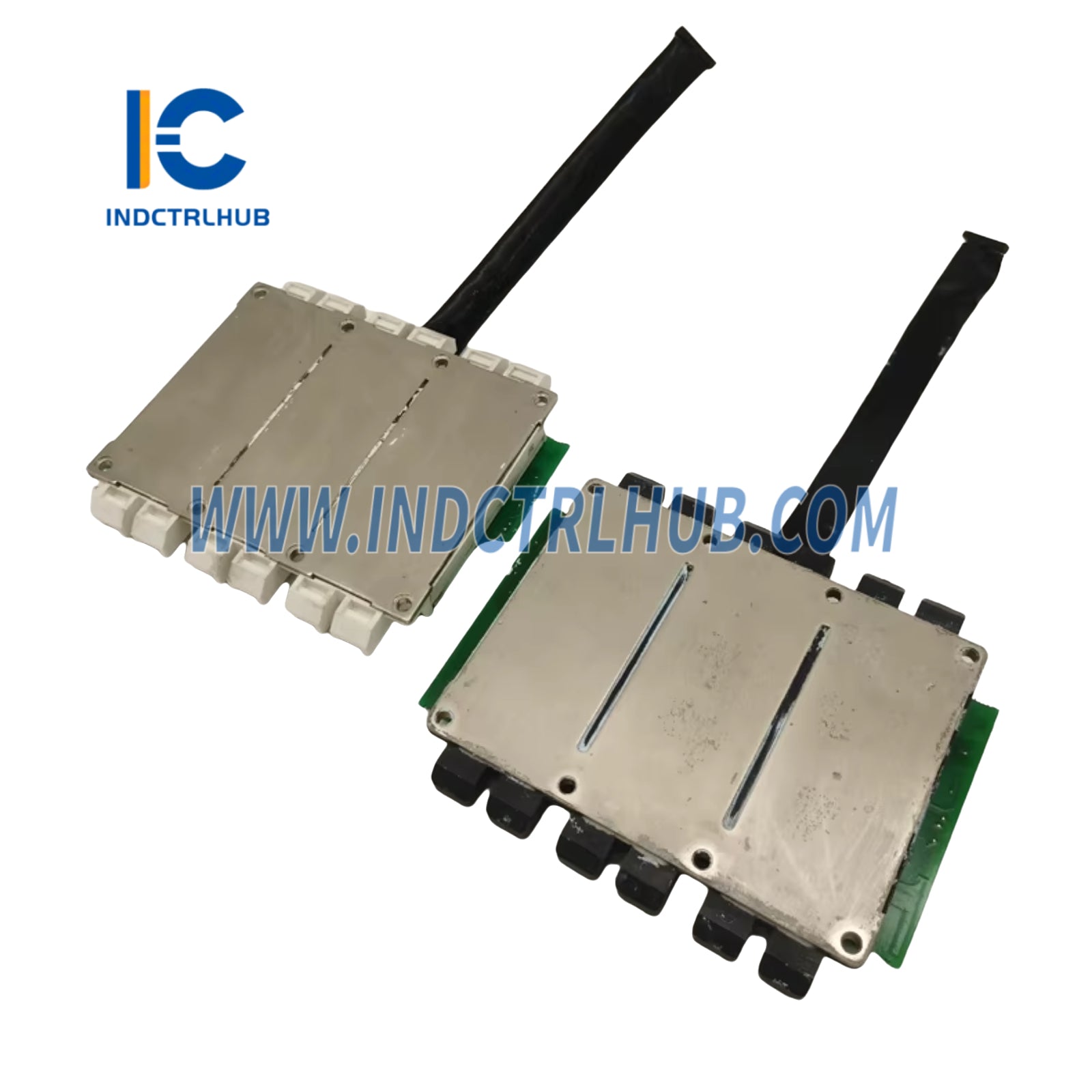

ABB FS450R17KE3/AGDR-72C IGBT modul s ovládačom
Prehľad produktu
- ABB FS450R17KE3/AGDR-72C je vysokovýkonný IGBT modul (izolovaný bránový bipolárny tranzistor) spojený s integrovaným ovládačom brány (AGDR-72C), navrhnutý pre priemyselné aplikácie vyžadujúce efektívne prepínanie a riadenie výkonu. IGBT modul FS450R17KE3, pôvodne vyrábaný spoločnosťou Infineon a distribuovaný ABB, je súčasťou série Econopack, optimalizovanej pre vysokonapäťové aplikácie ako sú pohony motorov, invertory, systémy obnoviteľnej energie (napr. veterné a solárne) a trakčné systémy. Ovládač brány AGDR-72C zlepšuje výkon modulu poskytovaním presnej kontroly a pokročilých ochranných funkcií. Táto kombinácia sa bežne používa v odvetviach ako výroba elektrickej energie, doprava a ťažký priemysel pre spoľahlivú a vysoko efektívnu konverziu energie.
Technické špecifikácie
- FS450R17KE3/AGDR-72C má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie ABB/Infineon:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | FS450R17KE3/AGDR-72C |
| Výrobca | ABB (IGBT modul od Infineon) |
| Popis | IGBT modul s integrovaným ovládačom brány |
| Séria | Econopack (FS450R17KE3), ABB ovládač brány (AGDR-72C) |
| Funkcia | Vysokovýkonné prepínanie s presnou kontrolou brány pre pohony motorov, invertory a meniče |
| IGBT modul FS450R17KE3 | |
| Konfigurácia | 6-pack (trojfázový mostík, 6 IGBT s voľnobežnými diódami) |
| Menovité napätie (V_CES) | 1700 V (napätie kolektor-emitor) |
| Menovitý prúd (I_C) | 450 A (menovitý kolektorový prúd pri 25°C) |
| Výkonové straty | Až 2500 W (závisí od aplikácie) |
| Frekvencia prepínania | Až 8 kHz (typické pre pohony motorov) |
| Izolačné napätie | 4000 V (RMS, 1 minúta) |
| Termický odpor (R_th(j-c)) | Približne 0,05 K/W (spojenie-jadro, na jeden IGBT) |

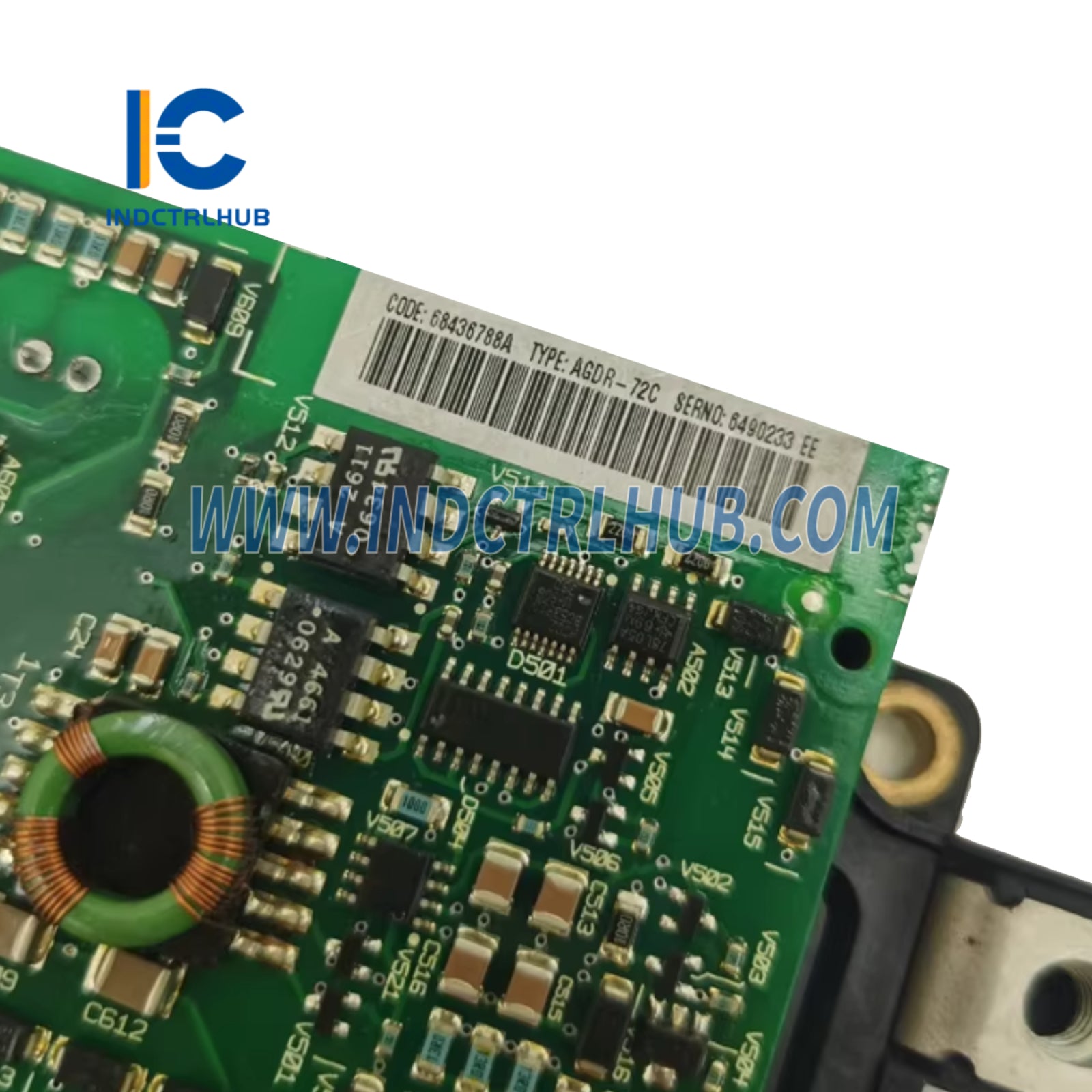

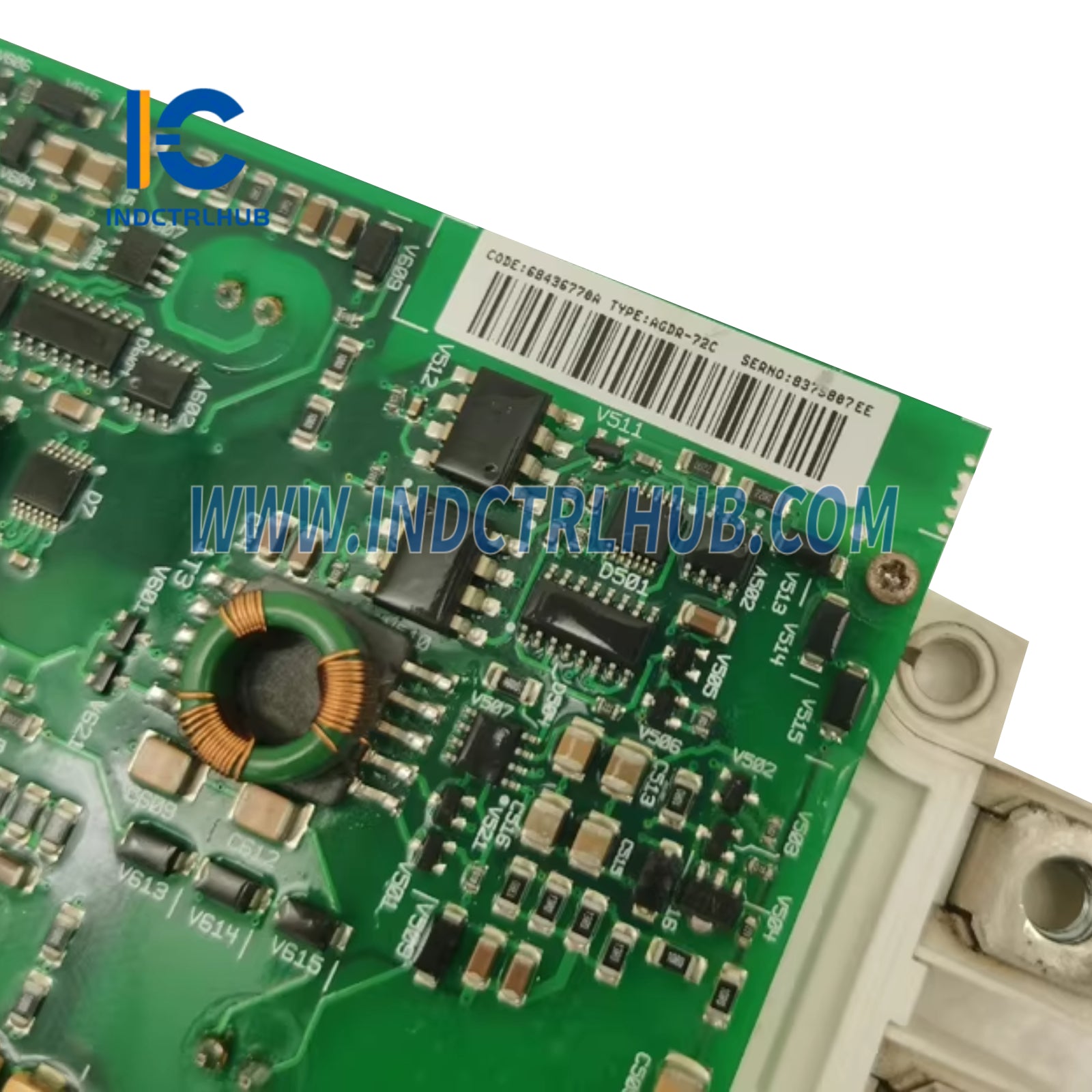

| Ovládač brány AGDR-72C | |
| Funkcia | Poskytuje ovládanie brány, ochranu a monitorovanie pre IGBT modul |
| Napätie ovládania brány | ±15 V (typické) |
| Ochranné funkcie | Prepäťová ochrana, ochrana proti skratu, prepätiu, prehriatiu, detekcia desaturácie |
| Riadiace rozhranie | Vstup PWM, signály spätného hlásenia poruchy |
| Napájanie ovládača | 24 V DC (vyžaduje externé napájanie) |
| Všeobecné špecifikácie | |
| Chladenie | Vyžaduje sa nútené vzduchové alebo kvapalinové chladenie |
| Prevádzková teplota spoja | -40°C až +150°C |
| Environmentálne špecifikácie | Prevádzková teplota: -40°C až +85°C Teplota skladovania: -40°C až +125°C Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 |
| Typ balenia | Econopack modul (FS450R17KE3) s oddelenou riadiacou doskou AGDR-72C |
| Rozmery | IGBT modul: približne 150 mm (D) x 62 mm (Š) x 17 mm (V) Riadiaca doska: približne 100 mm (D) x 50 mm (Š) x 20 mm (V) |
| Hmotnosť | IGBT modul: približne 0,4–0,6 kg Riadiaca doska: približne 0,1–0,2 kg |
| Montáž | IGBT modul: priskrutkovaný na chladič Riadiaca doska: namontovaná blízko IGBT modulu alebo v riadiacej skrini |
| Certifikácie | CE, UL, RoHS v súlade, normy IEC 60747 |
