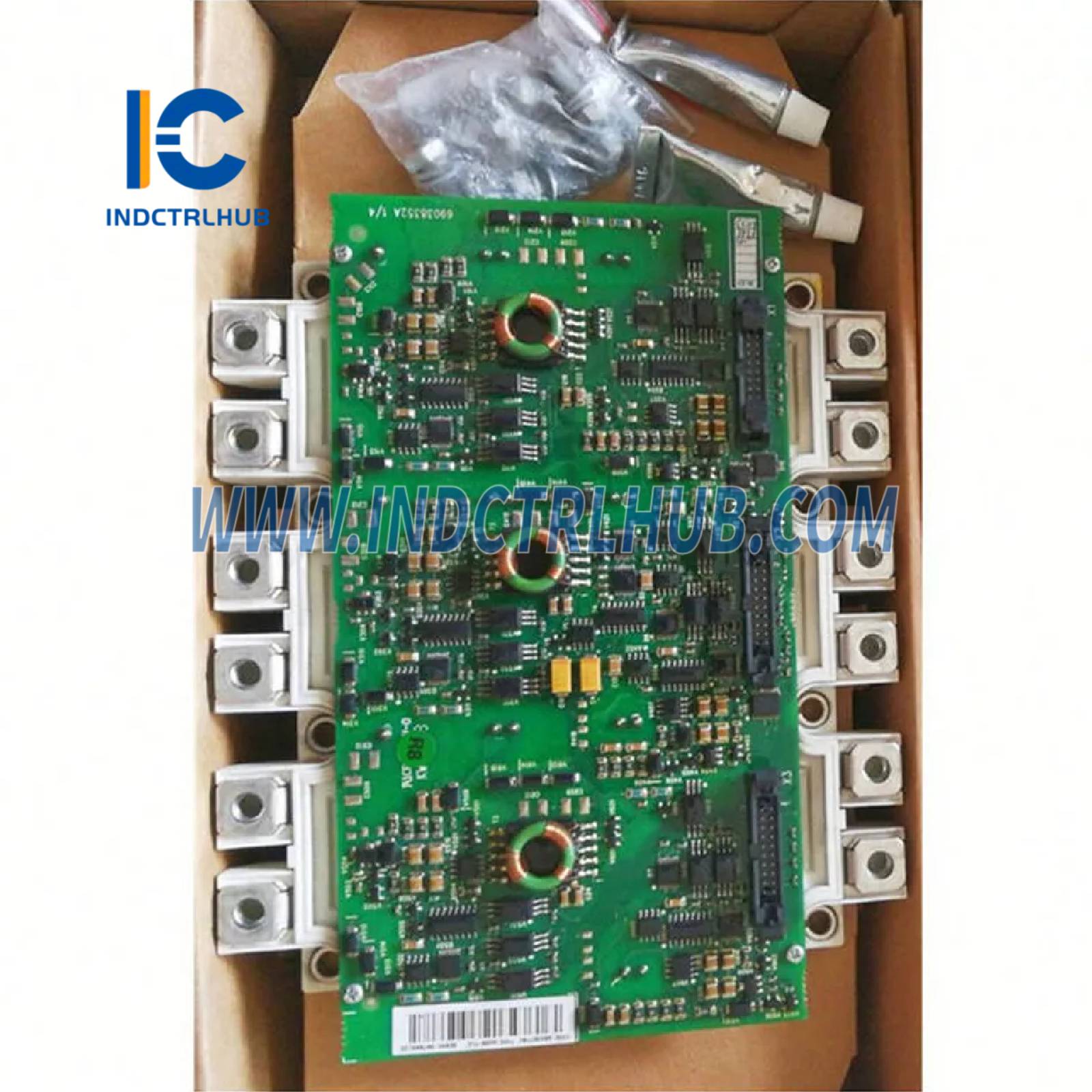

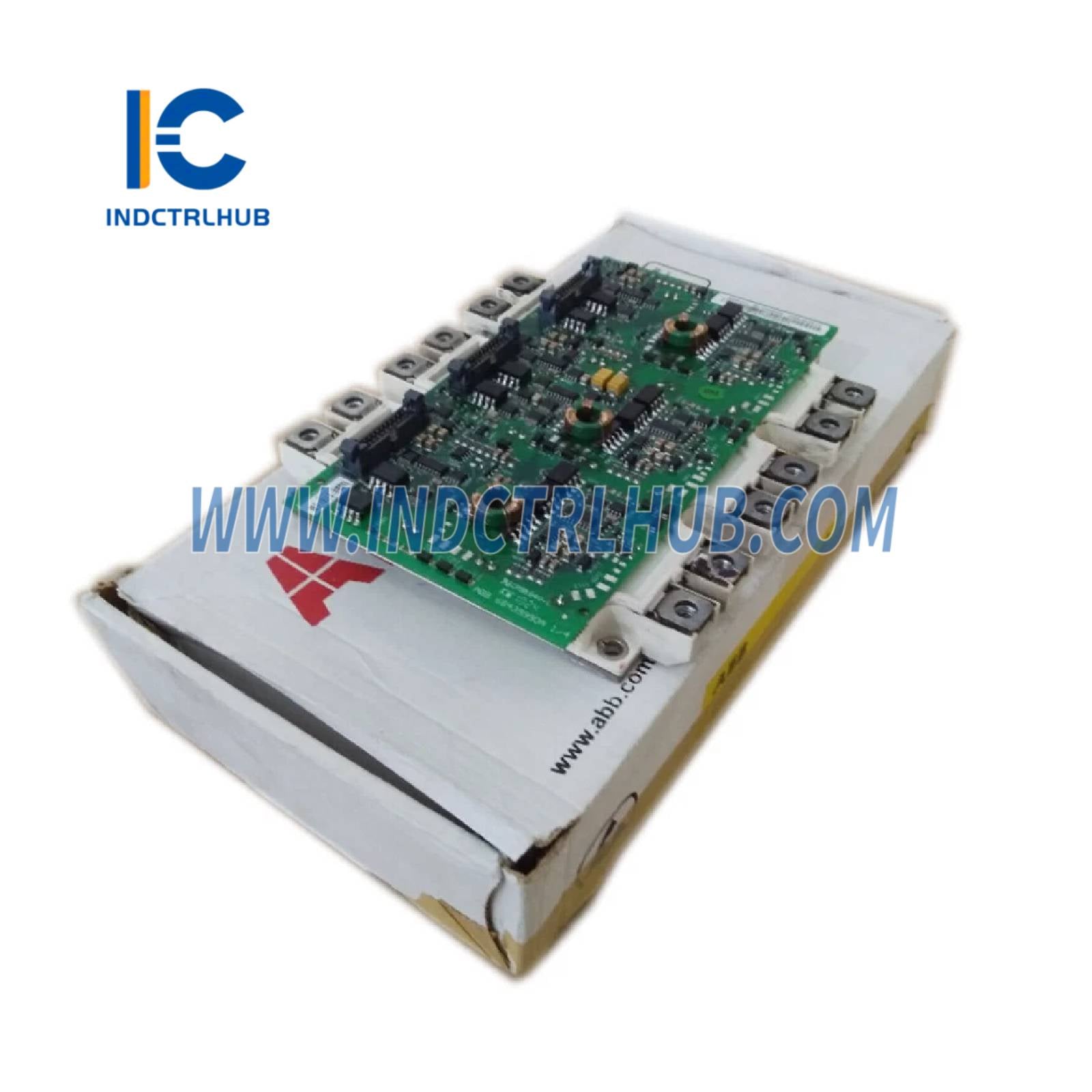

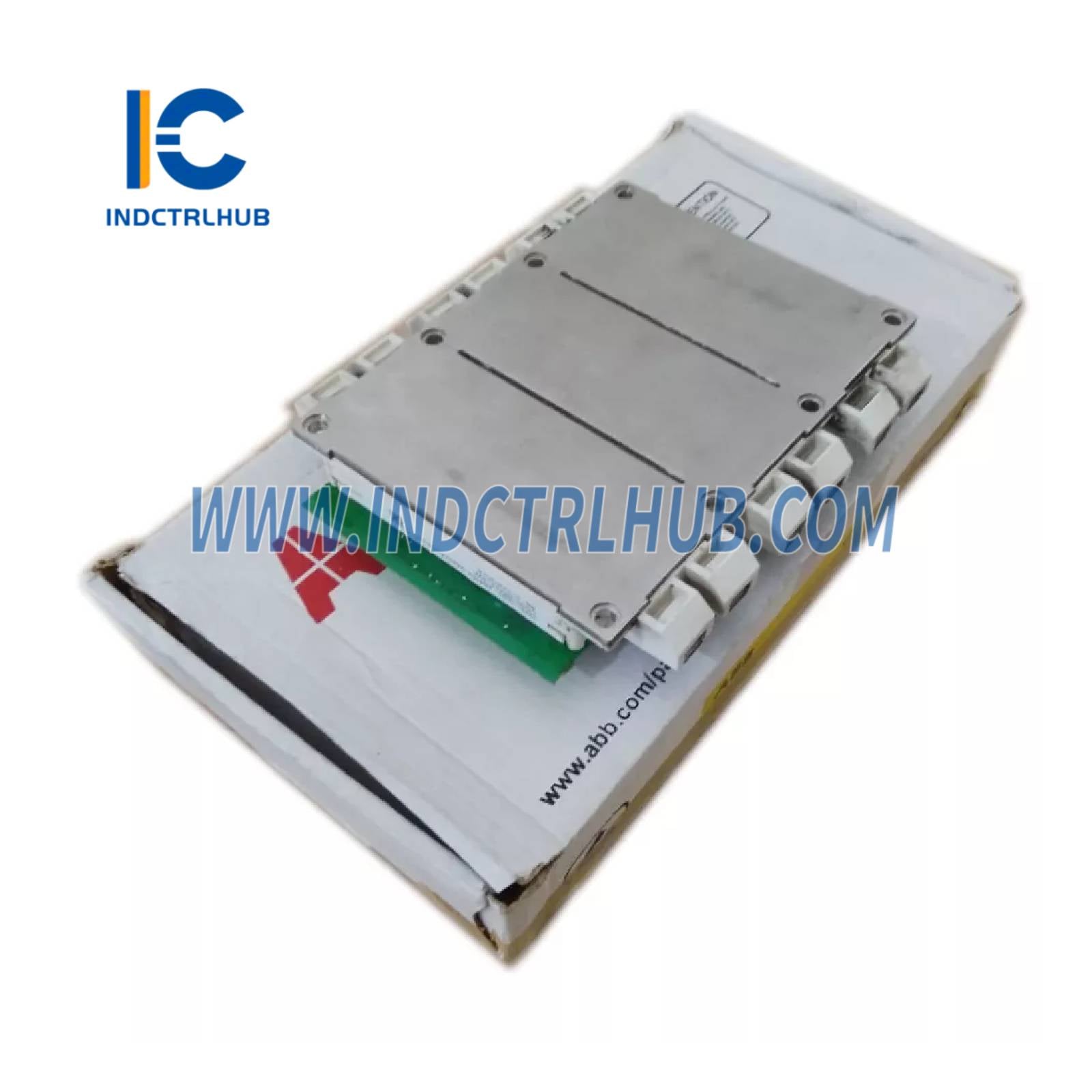

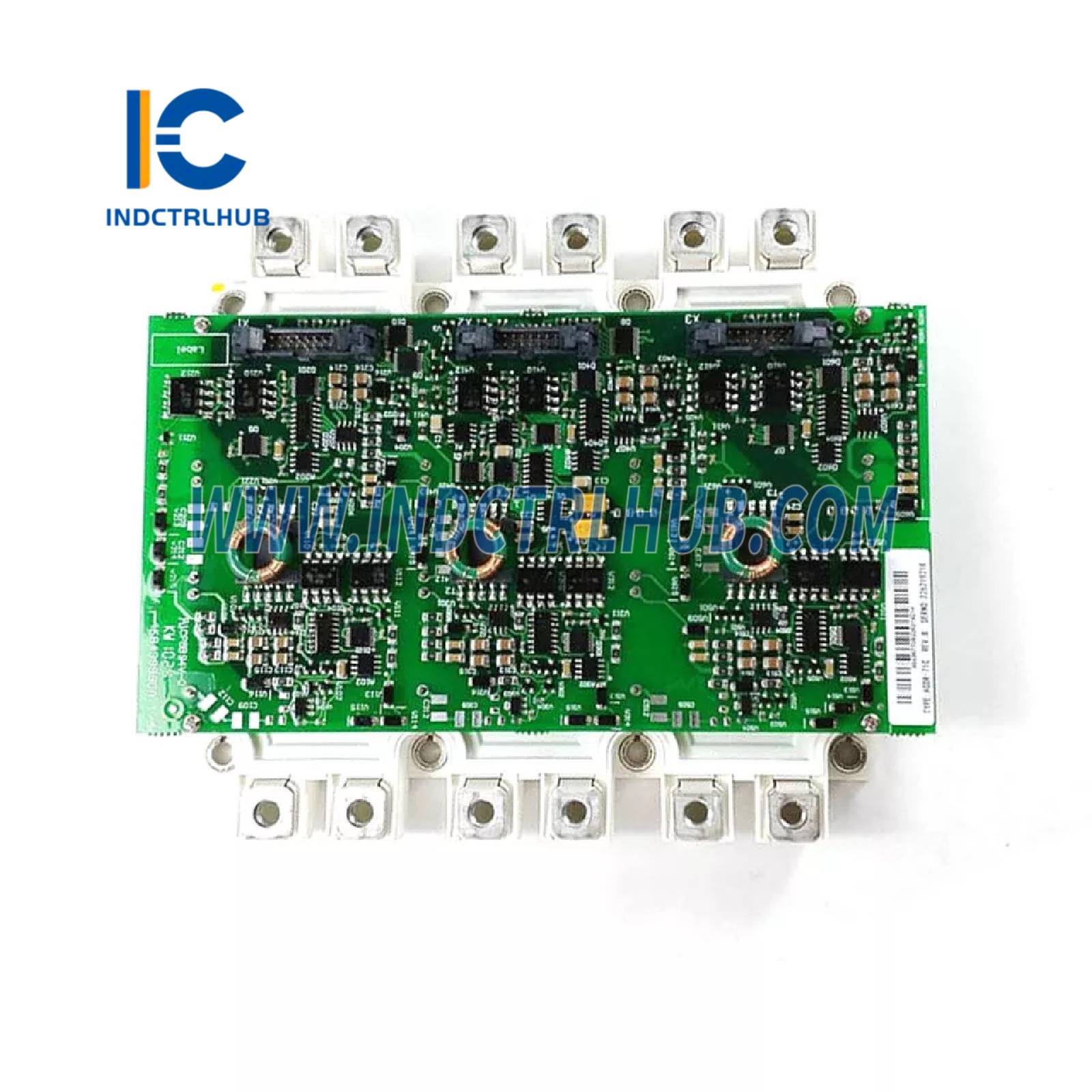

ABB FS450R12KE3/AGDR-61C IGBT modul s ovládačom
Prehľad produktu
- ABB FS450R12KE3/AGDR-61C je výkonný izolovaný bipolárny tranzistor (IGBT) modul spárovaný s integrovaným ovládačom brány (AGDR-61C), navrhnutý pre priemyselné aplikácie vyžadujúce efektívne spínanie a riadenie výkonu. IGBT modul FS450R12KE3, pôvodne vyrábaný spoločnosťou Infineon a distribuovaný ABB, je súčasťou série Econopack, optimalizovanej pre aplikácie ako motorové pohony, meniče, systémy obnoviteľnej energie (napr. veterné a solárne) a trakčné systémy. Ovládač brány AGDR-61C zlepšuje výkon modulu poskytovaním presnej regulácie a ochranných funkcií. Táto kombinácia sa bežne používa v odvetviach ako výroba elektrickej energie, doprava a ťažký priemysel pre spoľahlivú a vysoko efektívnu konverziu výkonu.
Technické špecifikácie
- FS450R12KE3/AGDR-61C má nasledujúce špecifikácie podľa priemyselných zdrojov a dokumentácie ABB/Infineon:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | FS450R12KE3/AGDR-61C |
| Výrobca | ABB (IGBT modul od Infineon) |
| Popis | IGBT modul s integrovaným ovládačom brány |
| Séria | Econopack (FS450R12KE3), ABB Gate Driver (AGDR-61C) |
| Funkcia | Výkonné spínanie s presnou reguláciou brány pre motorové pohony, meniče a konvertory |
| IGBT modul FS450R12KE3 | |
| Konfigurácia | 6-pack (trojfázový most, 6 IGBT s voľnobežnými diódami) |
| Menovité napätie (V_CES) | 1200 V (napätie kolektor-emitor) |
| Menovitý prúd (I_C) | 450 A (menovitý kolektorový prúd pri 25 °C) |
| Výkonové straty | Až 2250 W (závisí od aplikácie) |
| Prepínacia frekvencia | Až 10 kHz (typicky pre motorové pohony) |
| Izolačné napätie | 4000 V (RMS, 1 minúta) |
| Tepelný odpor (R_th(j-c)) | Približne 0,06 K/W (spojenie k púzdru, na jeden IGBT) |
| AGDR-61C ovládač brány | |
| Funkcia | Poskytuje riadenie brány, ochranu a monitorovanie pre IGBT modul |
| Napätie riadenia brány | ±15 V (typicky) |
| Ochranné funkcie | Detekcia nadprúdu, skratu, prepätia, prehriatia, desaturácie |
| Ovládacie rozhranie | PWM vstup, signály spätného hlásenia poruchy |
| Napájanie pre ovládač | 24 V DC (vyžaduje sa externý zdroj) |
| Všeobecné špecifikácie | |
| Chladenie | Vyžaduje sa nútené chladenie vzduchom alebo kvapalinou |
| Prevádzková teplota spoja | -40°C až +150°C (-40°F až +302°F) |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +85 °C (-40 °F až +185 °F) Skladovacia teplota: -40 °C až +125 °C (-40 °F až +257 °F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie Vibrácie: v súlade s IEC 60068-2-6 |
| Typ balenia | Econopack modul (FS450R12KE3) s oddelenou riadiacou doskou AGDR-61C |
| Rozmery | IGBT modul: Približne 150 mm (D) x 62 mm (Š) x 17 mm (V) Doska ovládača: Približne 100 mm (D) x 50 mm (Š) x 20 mm (V) |
| Hmotnosť | IGBT modul: Približne 0,4–0,6 kg Doska ovládača: Približne 0,1–0,2 kg |
| Montáž | IGBT modul: Priskrutkovaný k chladiču Doska ovládača: Namontovaná blízko modulu IGBT alebo v riadiacej skrini |
| Certifikácie | CE, UL, RoHS v súlade, normy IEC 60747 |
