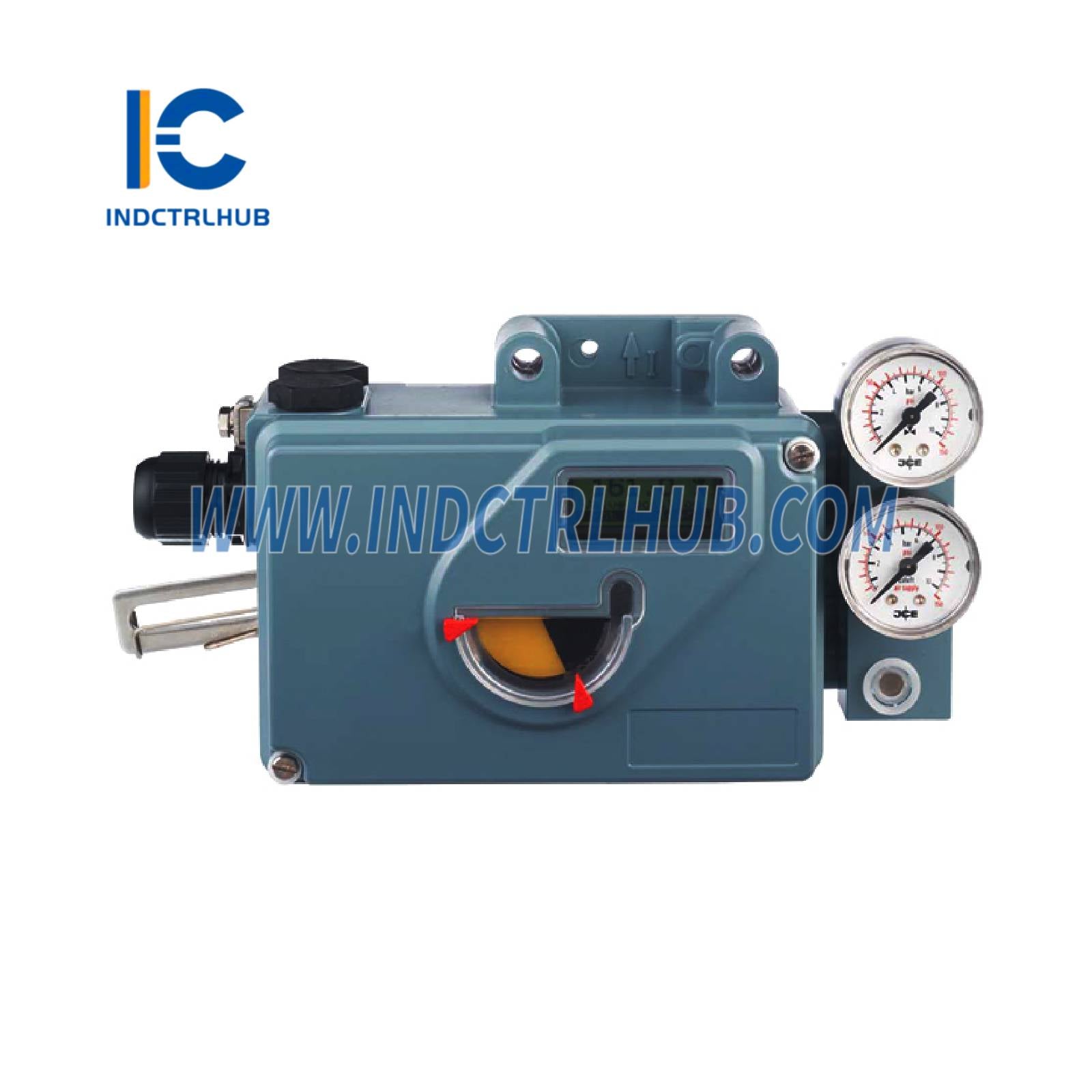

Foxboro SRD991-CHFS7FAANY-CSV14 Inteligentný polohovač ventilu
Prehľad produktu
- Foxboro SRD991-CHFS7FAANY-CSV14 je inteligentný polohovač ventilu zo série Invensys I/A (teraz súčasť portfólia EcoStruxure Foxboro od Schneider Electric). Toto zariadenie je navrhnuté na presné riadenie polohy pneumatických pohonov ventilov v priemyselných aplikáciách riadenia procesov, zabezpečujúc presné polohovanie ventilu pre reguláciu prietoku, tlaku alebo hladiny. Je široko používané v odvetviach ako ropa a plyn, chemické spracovanie a výroba energie, ponúkajúc pokročilú diagnostiku, digitálnu komunikáciu a robustný výkon v náročných prostrediach.
Technické špecifikácie
- SRD991-CHFS7FAANY-CSV14 má nasledujúce špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | SRD991-CHFS7FAANY-CSV14 |
| Výrobca | Foxboro (Invensys, teraz Schneider Electric) |
| Popis | Inteligentný polohovač ventilu |
| Séria | Invensys I/A Series (platforma SRD991) |
| Funkcia | Riadi pneumatické pohony ventilov s presným polohovaním a digitálnou komunikáciou |
| Vstupný signál | 4–20 mA (analógové), HART, FOUNDATION Fieldbus alebo PROFIBUS PA (závisí od konfigurácie) |
| Komunikačný protokol | HART (na základe označenia CHFS7) |
| Typ akčného prvku | Jednočinné alebo dvojčinné pneumatické pohony |
| Prívodný tlak | 1,4–7 bar (20–100 psi) |
| Spotreba vzduchu | <0,03 kg/h (stabilný stav, typické) |
| Rozsah zdvihu | 8–260 mm (lineárne), 0–90° (otáčavé, závisí od konfigurácie) |
| Presnosť | ±0,5 % z plnej škály |
| Diagnostika | Pokročilá diagnostika pre stav ventilu, výkon polohovacieho zariadenia a procesné podmienky |
| Displej | LCD s tlačidlovým rozhraním |
| Stupeň krytia | IP66, NEMA 4X (vhodné pre drsné prostredia) |
| Certifikáty pre nebezpečné oblasti | ATEX, IECEx, FM, CSA (vnútorná bezpečnosť alebo výbušná odolnosť, závisí od konfigurácie) |
| Materiál | Hliníkové puzdro s korózii odolným povlakom |
| Napájanie | Napájané z slučky (4–20 mA, nie je potrebné externé napájanie) |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +85 °C Skladovacia teplota: -40 °C až +90 °C Relatívna vlhkosť: 0 % až 100 % (kondenzujúca) |
| Rozmery | Približne 200 mm (V) x 120 mm (Š) x 100 mm (H) |
| Hmotnosť | Približne 2–3 kg |
| Montáž | Priame upevnenie na pohon alebo vzdialené upevnenie (kompatibilné s NAMUR/IEC 60534-6-1) |
| Certifikácie | CE, schopný SIL 2/3, v súlade s IEC 61508 |
