Parametre produktu pre P0923DD (kábel výstupu relé alarmového stavu)
📘 Prehľad produktu
| Pole | Detaily |
|---|---|
| Výrobca | Foxboro (od Schneider Electric) |
| Číslo dielu | P0923DD (nahradený modelom RH923DD) |
| Typ produktu | Kábel výstupu relé alarmového stavu |
| Funkcia | Pripája výstup relé typu C napájacieho zdroja FPS400-24 k svorkovnici na DIN lište pre externú indikáciu alarmu |
| Kompatibilita systému | Používa sa s napájacím zdrojom FPS400-24 (P0922YU alebo P0922YC) v podsystéme Foxboro Evo Standard 200 Series |
| Príslušný dokument PSS | PSS 31H-2FPS400 |
⚙️ Funkčné špecifikácie
| Funkcia | Špecifikácia |
|---|---|
| Účel | Pripája výstup relé alarmového stavu napájacieho zdroja FPS400-24 k externému indikátoru cez svorkovnicu na DIN lište |

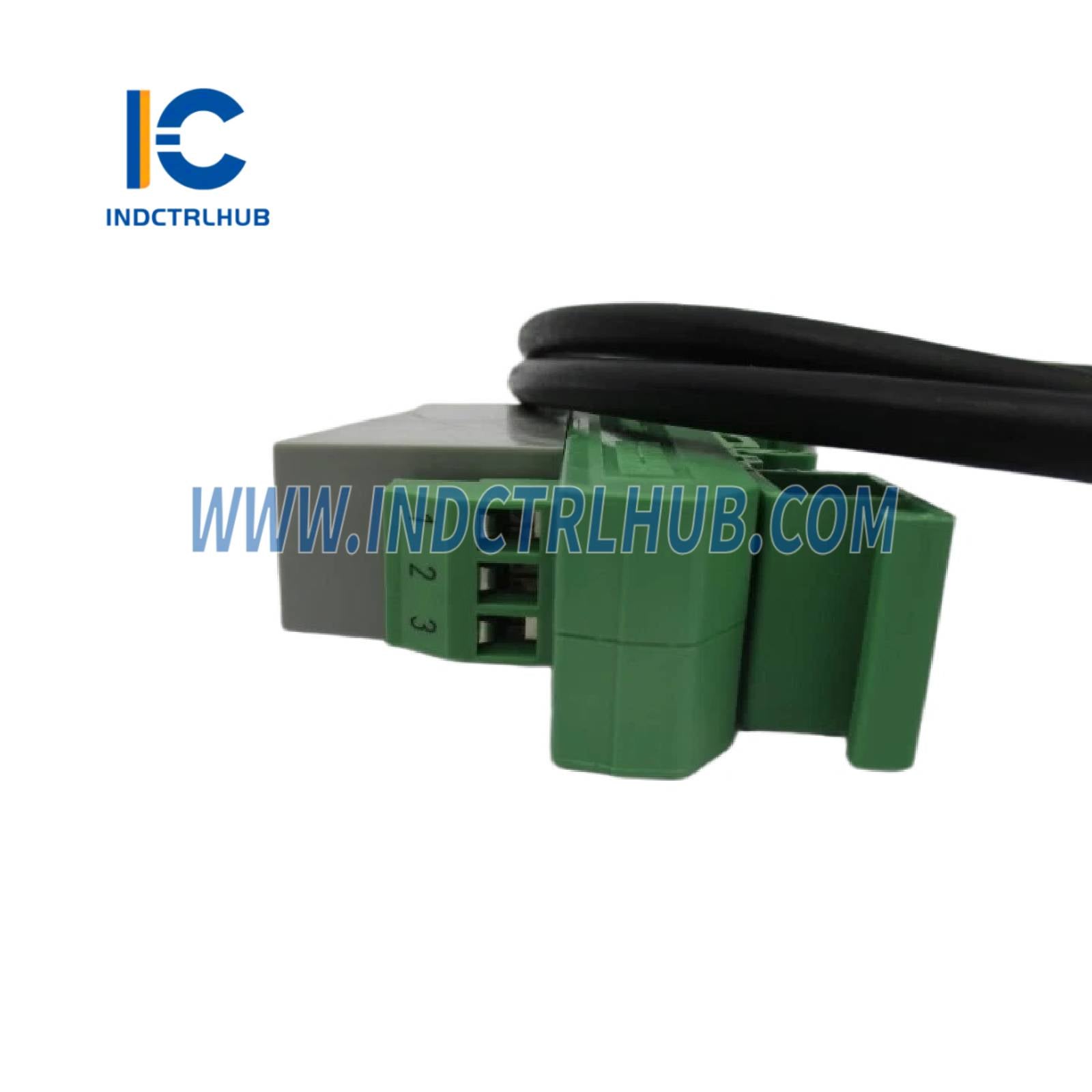

| Typ konektora | Kompresný konektor na svorkovnici pripevnenej na DIN lištu |

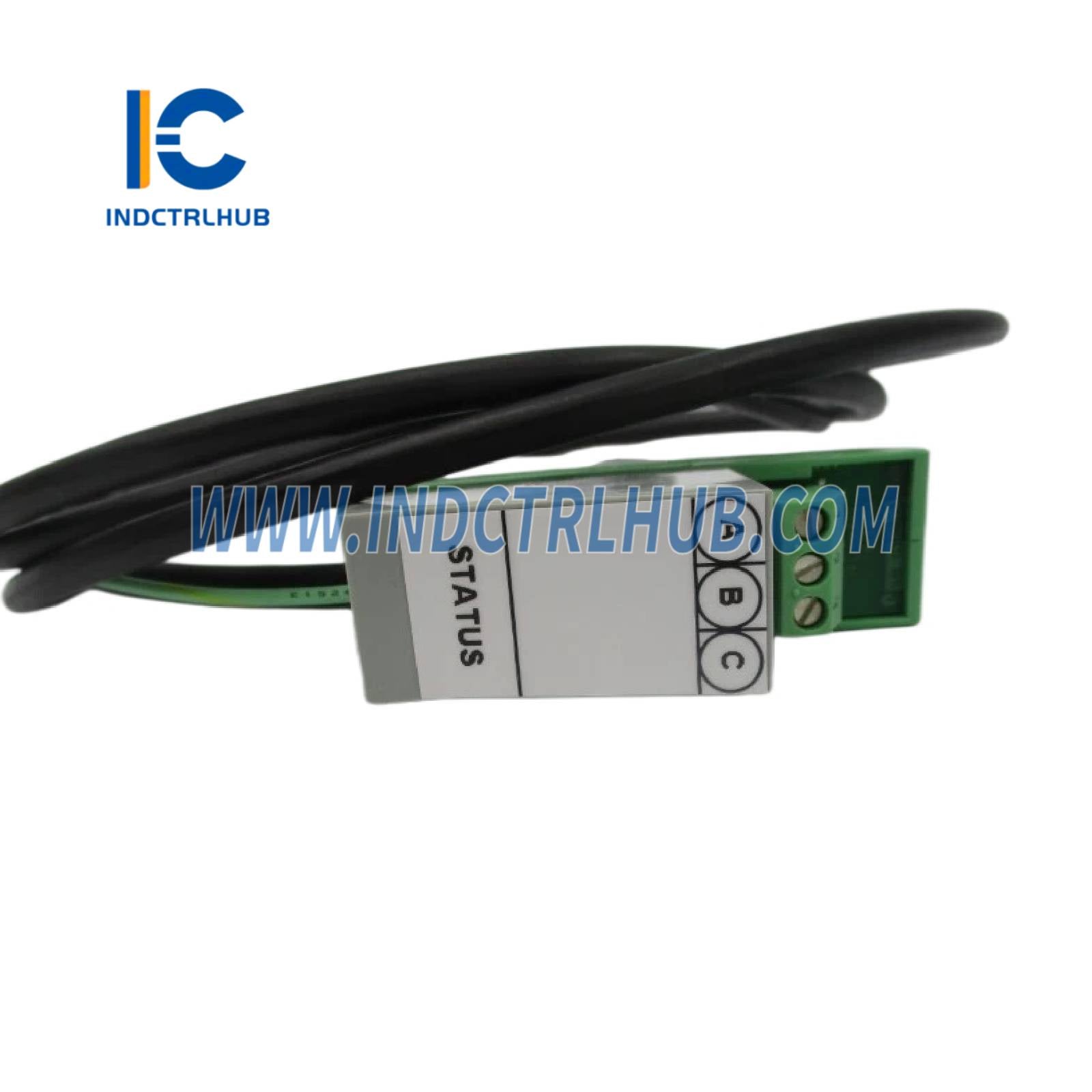

| Typ relé | SPDT (jednopólový prepínač); NC (normálne zatvorené), NO (normálne otvorené), COM (spoločný) |
| Práh alarmového stavu | - <22 V DC: Alarmový stav, relé deaktivované (indikácia podnapätia výstupu) - >23,5 V DC: Napájanie OK, relé aktivované (indikácia normálnej prevádzky) |
| Menovité hodnoty kontaktu | - 2 A pri maximálne 30 V DC - 2 A pri maximálne 42,5 V AC |
| Požadované množstvo | 1 na napájací zdroj FPS400-24 |
📏 Fyzikálne špecifikácie
| Funkcia | Špecifikácia |
|---|---|

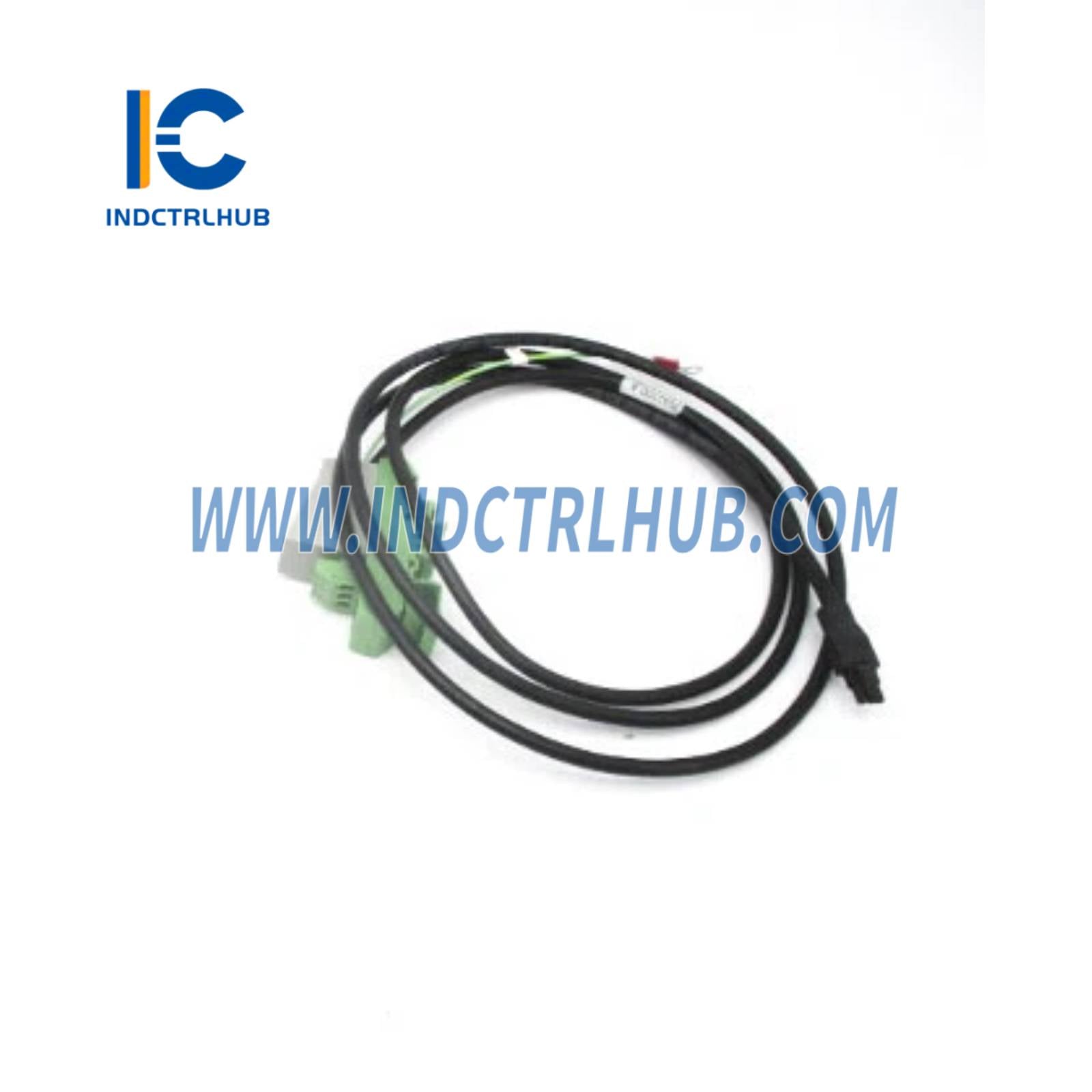

| Dĺžka kábla | 1,8 m (6 stôp) |
| Materiál kábla | Nie je explicitne špecifikované (predpokladá sa štandard pre subsystém Foxboro Evo, pravdepodobne polyuretán alebo podobný materiál na základe súvisiacich káblov) |
| Kompatibilita | Pripojuje sa k napájaciemu zdroju FPS400-24 (P0922YU alebo P0922YC) a svorkovnici na DIN lište |
✅ Regulačná zhoda
| Typ certifikácie | Detaily |
|---|---|
| Kontextová zhoda | Dedičnosť zhody z napájacieho zdroja FPS400-24: - Zoznam UL/UL-C pre Class I, Zone 2, AEx nC IIC, Class I, Division 2, skupiny A-D, T3 - TUV certifikovaný Ex nA IIC T3 pre zónu 2 podľa smernice ATEX 94/9/ES a smernice o nízkom napätí 2006/95/ES - Spĺňa smernicu EMC 2004/108/ES (EN61326-1:2013 trieda A) a smernicu RoHS 2011/65/EÚ - Typ ABS schválený a certifikovaný Bureau Veritas Marine pre environmentálnu kategóriu EC31 |
| Podmienky použitia | Musí byť inštalované podľa príručky používateľa pre štandardný a kompaktný subsystém série 200 (B0400FA) |
🔧 Ďalšie funkcie
| Funkcia | Detaily |
|---|---|
| Priradené indikátory | Spolupracuje s LED indikátormi FPS400-24: - Červená LED: Podnapätie výstupu (<22 V DC) - Zelená LED: Normálny chod (>23,5 V DC) |
| Nahradená súčiastka | P0923DD je nahradený modelom RH923DD |
| Integrácia systému | Umožňuje externé monitorovanie alarmu stavu napájacieho zdroja, čím zlepšuje diagnostiku systému |
📦 Informácie o objednávke
| Pole | Detaily |
|---|---|
| Číslo dielu | P0923DD (nahradený modelom RH923DD) |
| Množstvo | 1 potrebný na napájací zdroj FPS400-24 |
| Súvisiace komponenty | Používa sa s napájacím zdrojom FPS400-24 (P0922YU: vstup 120/240 V AC alebo 125 V DC; P0922YC: vstup 24 V DC) |
