Product Description
Všeobecné informácie
|
Výrobca |
Foxboro |
|---|---|
|
Číslo modelu |
IGP10-A22D1F |
|
Popis |

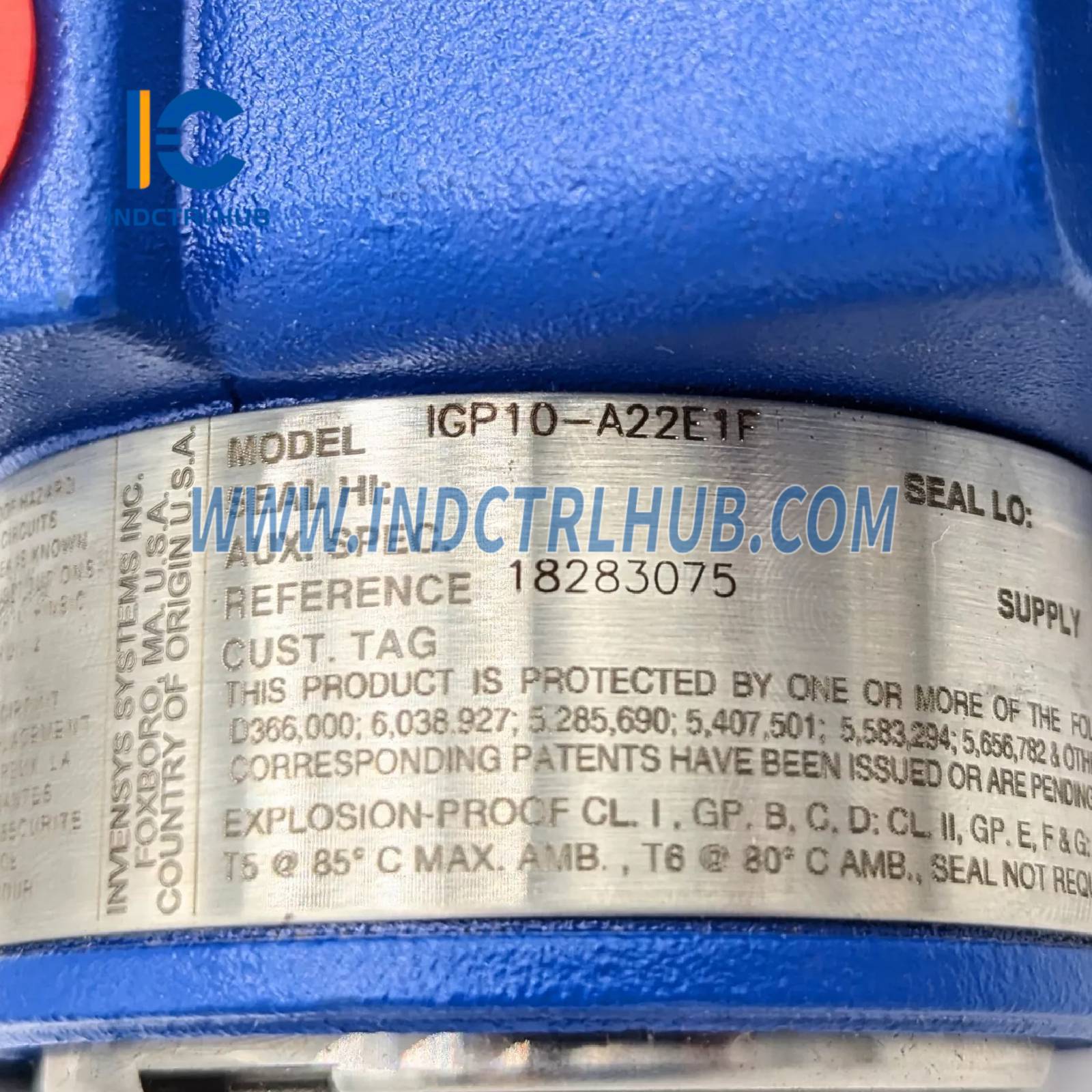

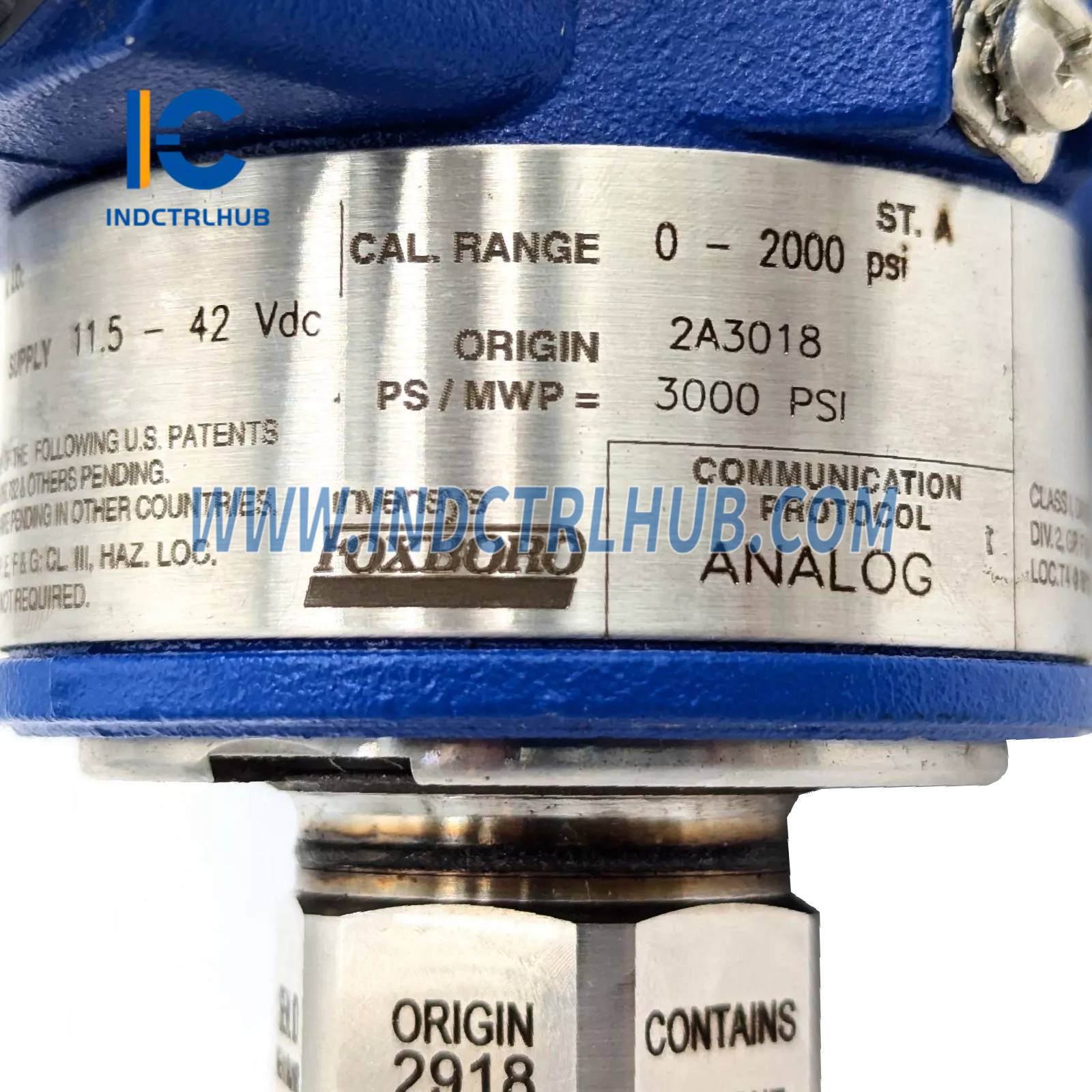

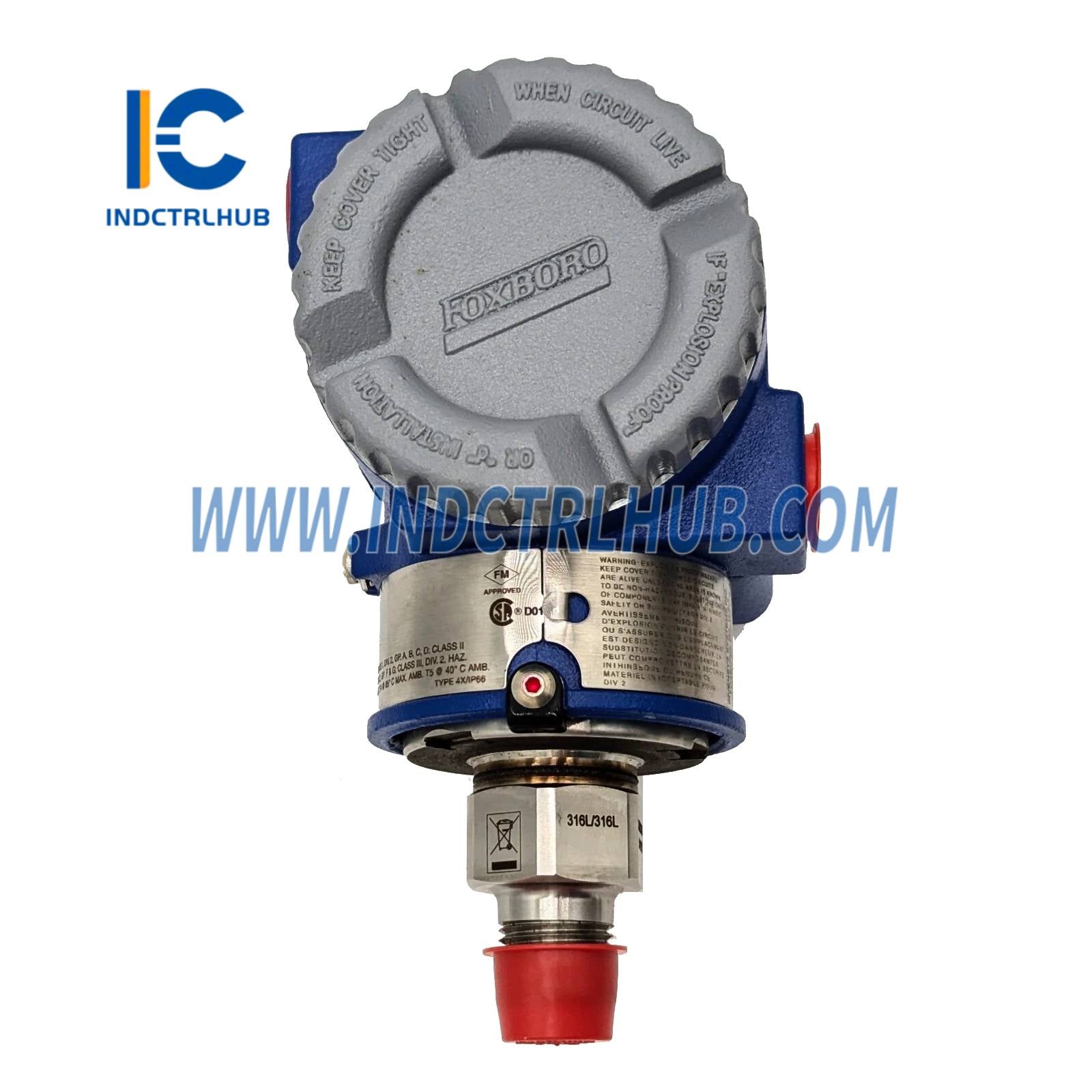

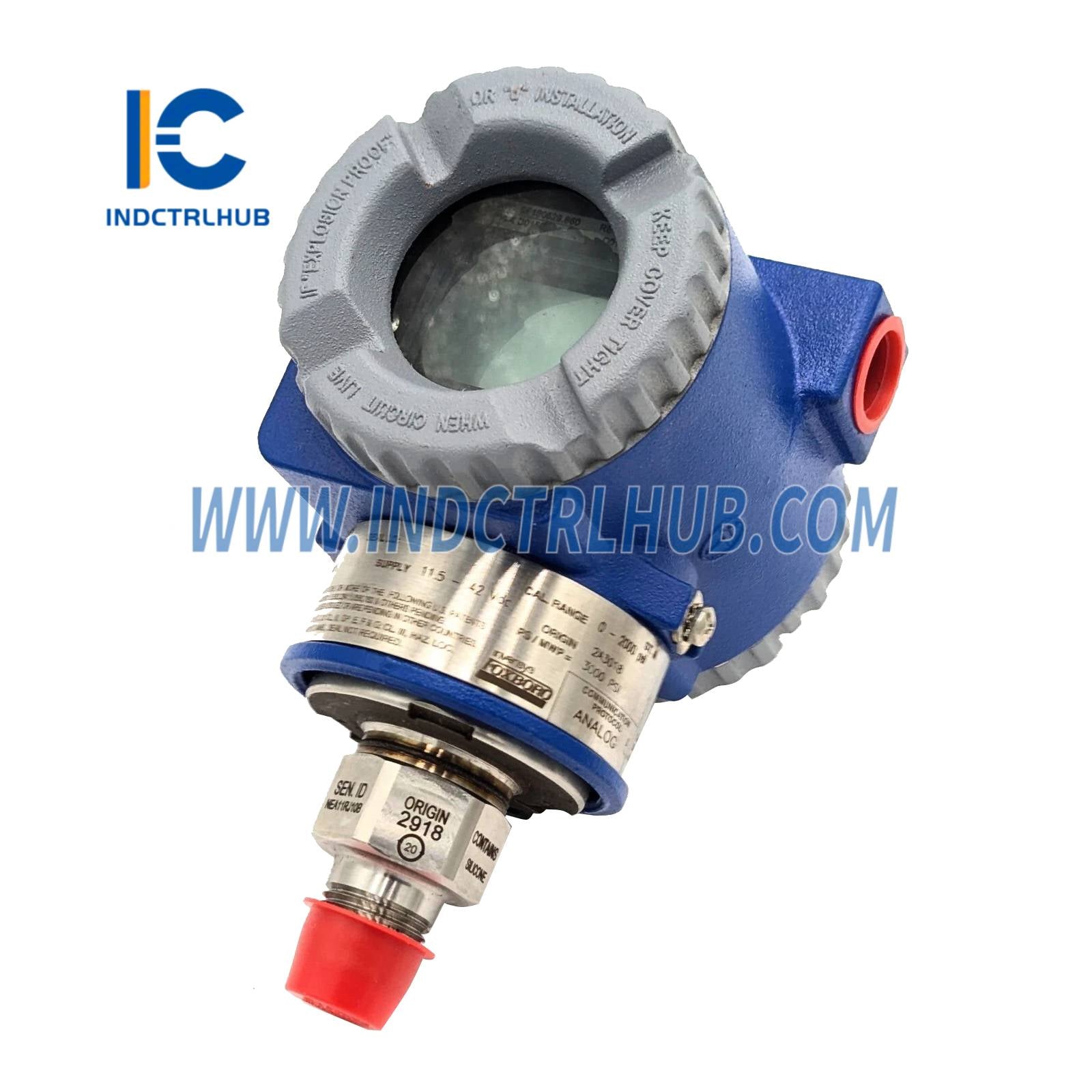

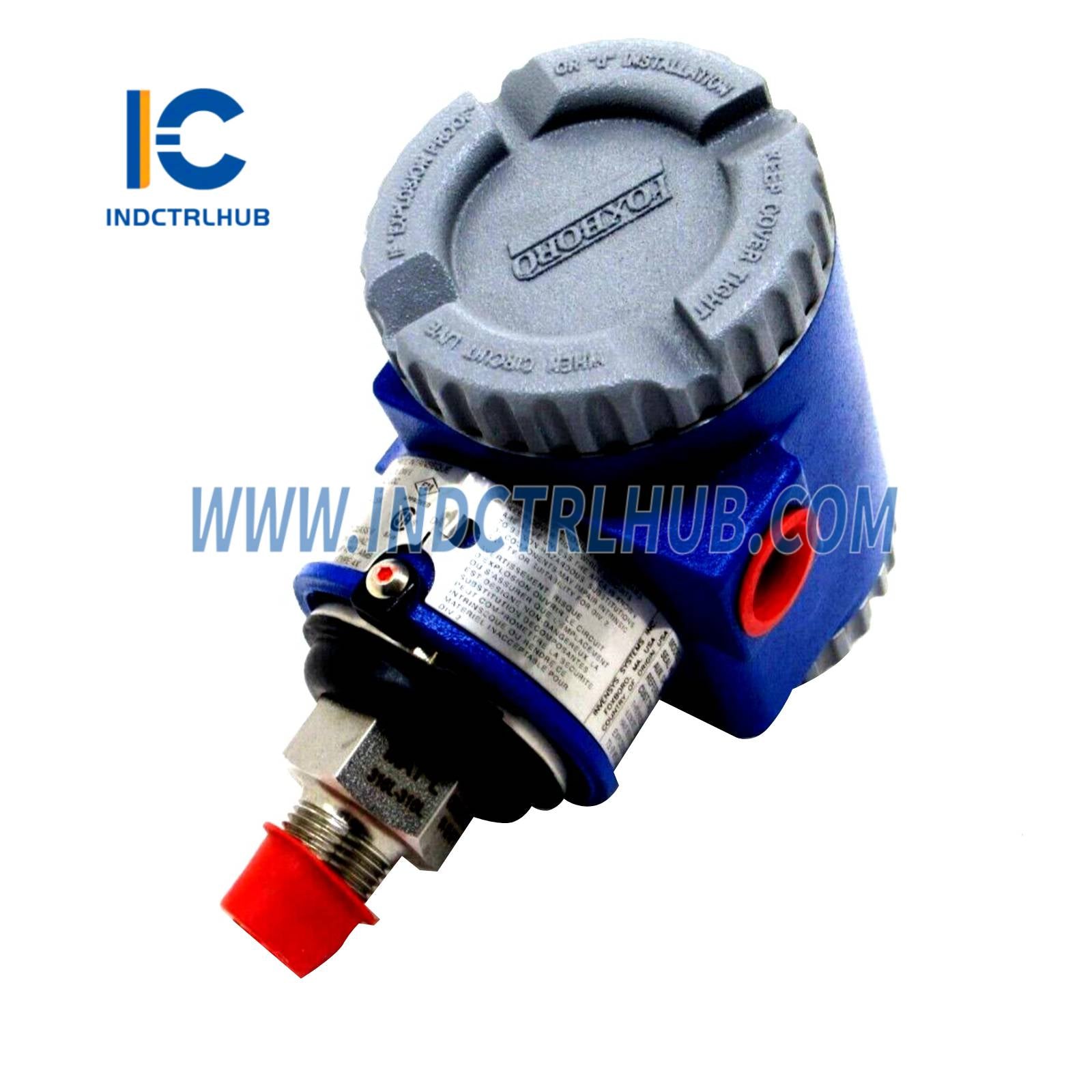

I/A Series® Vysokotlakový snímač s digitálnym alebo analógovým výstupom |
Fyzikálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Ochrana životného prostredia |
IP66 (IEC 60529), NEMA 4X (prachotesné, odolné voči poveternostným vplyvom, korózii odolné) |
|

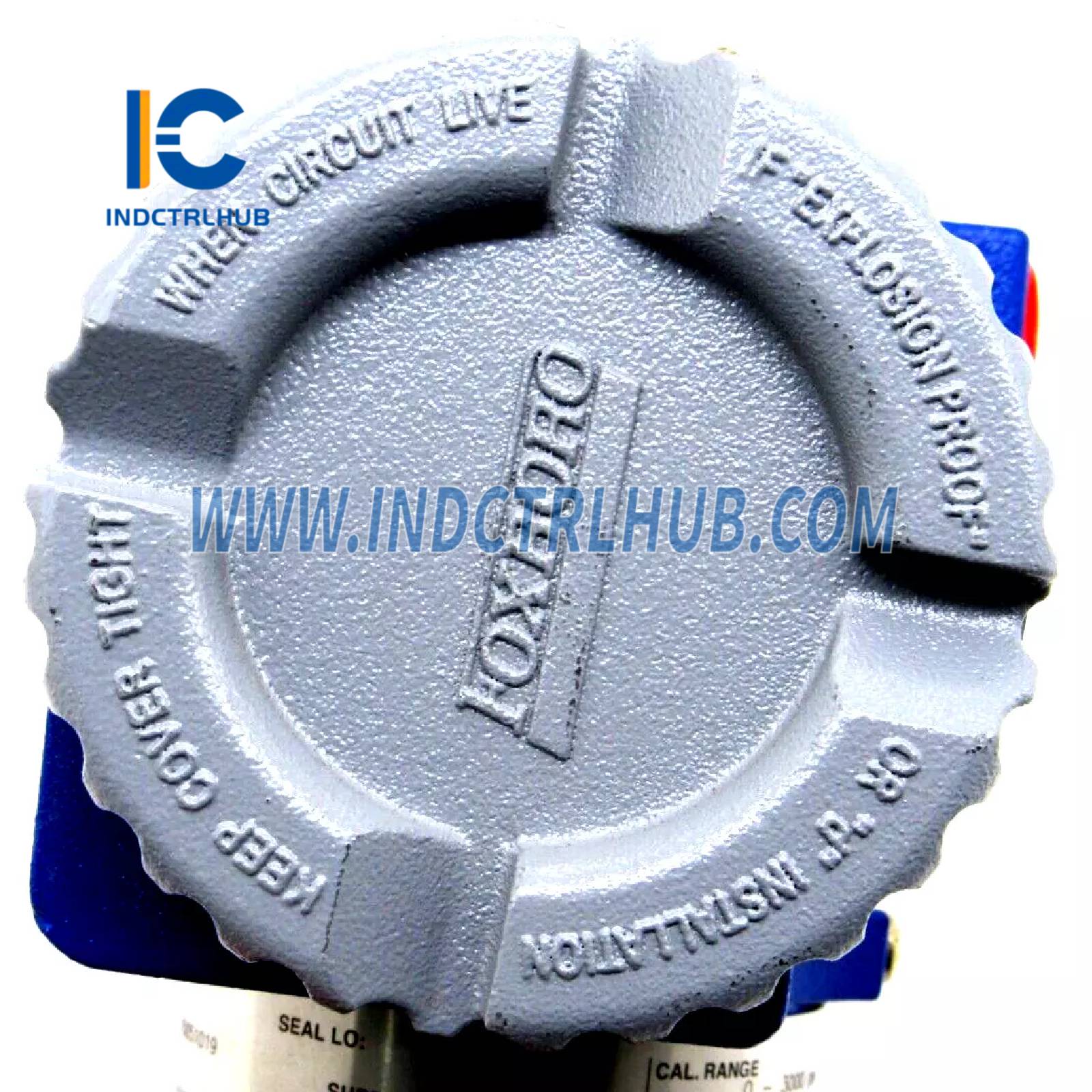

Puzdro elektroniky |
Dvojkomorový dizajn: elektronika a poľné pripojenia oddelené |
|
Materiál krytu |
- Epoxidom potiahnutý nízkomeďný liaty hliník (max. 0,6 % medi) - Voliteľná nerezová oceľ 316 |
|
O-krúžkové tesnenia |
Buna-N tesnenia pre závitové kryty puzdra, krk a svorkovnicu |
|
Procesné navlhčené časti |
- Span Codes G & K: 15-5 SS alebo Inconel X-750 - Span Code H: 13-8 Molybdénová nerezová oceľ |
|
Montážna poloha |
Ľubovoľná orientácia |
|
Chladenie |
Nie je použiteľné (pasívne zariadenie) |
|
Konformný náter |
Na tlačených zapájacích zostavách (pre ochranu proti vlhkosti/prachu) |
Elektrické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Elektrické pripojenia |
Dva vstupy káblového kanála: 1/2 NPT, PG13.5 alebo závity M20 (bočné strany puzdra) |
|
Utesnenie káblového kanála |
Nepoužitý káblový kanál musí byť utesnený (k dispozícii kovová zátka) |
|
Terénne ukončenie |
Cez skrutkové svorky a podložky na svorkovnici |
Montážne a procesné pripojenia
|
Kód konštrukcie |
Kód rozsahu |

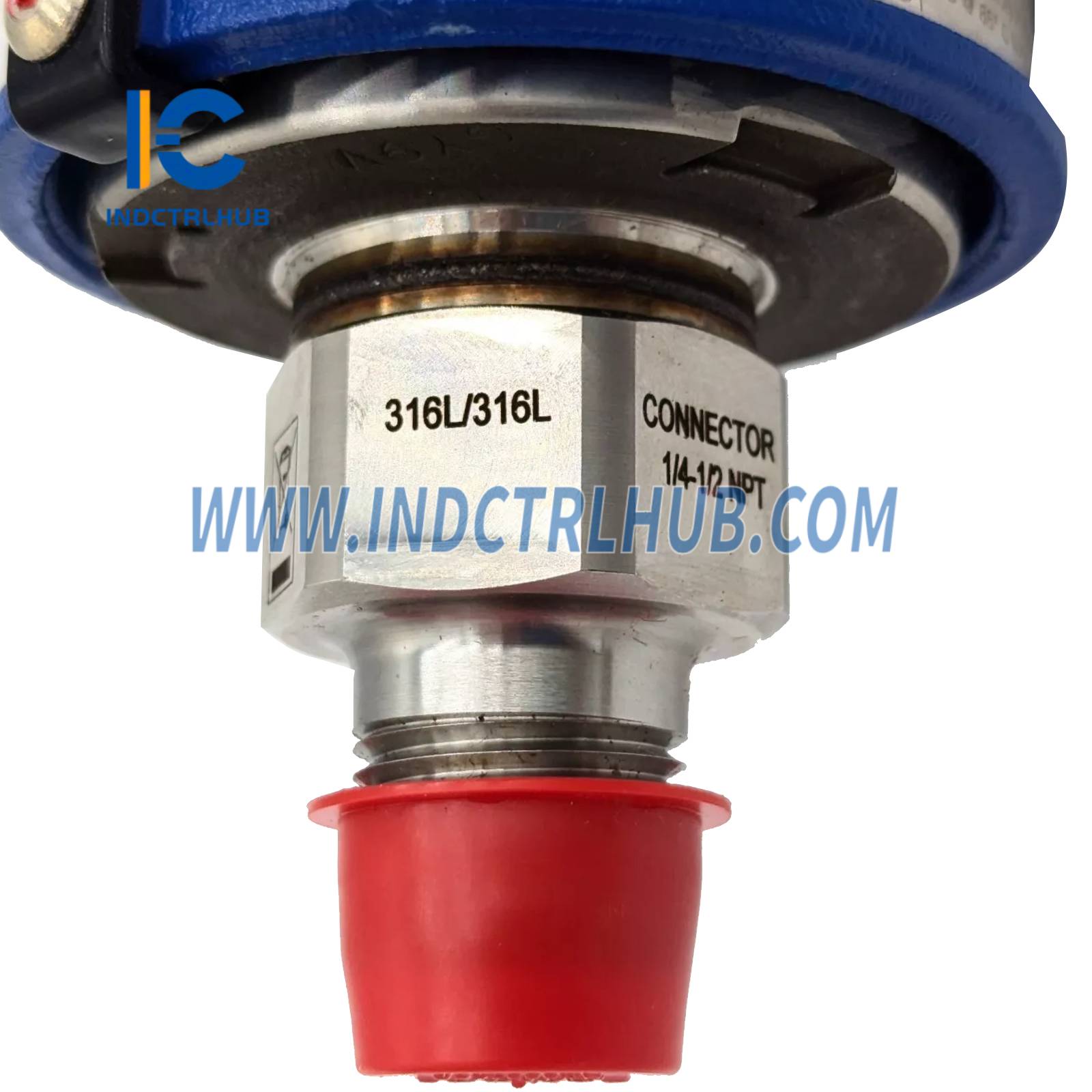

Procesné pripojenia |
|---|---|---|
|
24, 26 |
G a K |
Štandard: 1/4 NPT vnútorný Voliteľné: G 1/2 vonkajší, autokláv F-250-C |
|
28 |
H |
Štandard: iba autokláv F-250-C |
Poznámky:
(a) Možnosť -G: G 1/2 Form B vonkajší závit pre pripojenie manometra
(b) Možnosť -G1: Autokláv F-250-C s vnútorným závitom 9/16-18 pre upchávku
Hmotnosť
|
Konfigurácia |
Hmotnosť |
|---|---|
|
Hliníkové puzdro |
1,5 kg (3,3 lb) |
|
Nerezová oceľ 316 |
2,6 kg (5,7 lb) |
|
Prídavok: LCD indikátor |
+0,2 kg (0,4 lb) |
