Product Description

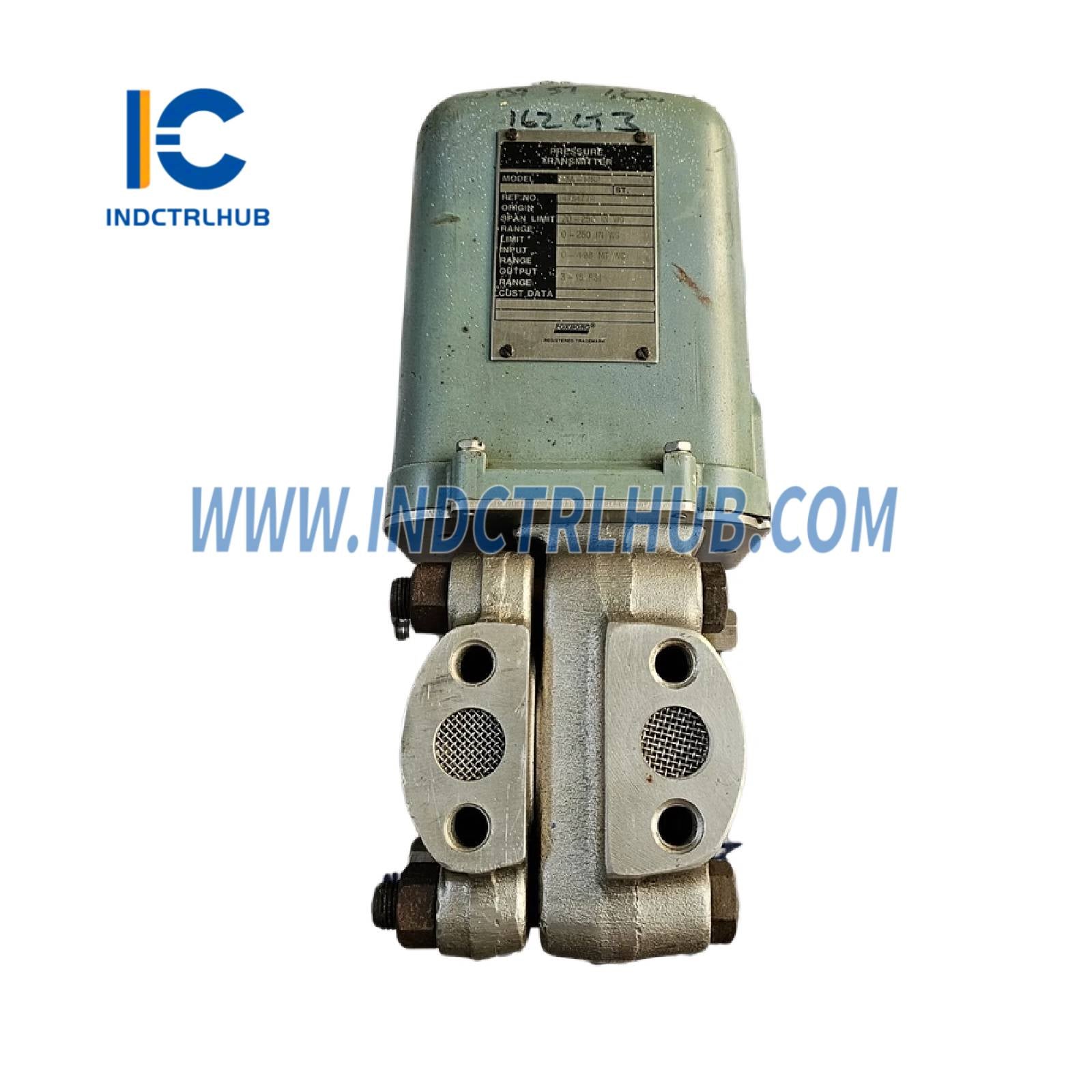

Foxboro 13AMS2 diferenčný tlakový snímač
Prehľad produktu
- Foxboro 13AMS2 je diferenčný tlakový prevodník navrhnutý spoločnosťou Foxboro (teraz súčasťou Schneider Electric) na použitie v priemyselných riadiacich systémoch. Tento prevodník meria rozdiel tlaku medzi dvoma bodmi v procesnom systéme a prevádza ho na štandardizovaný signál (zvyčajne 4–20 mA) na monitorovanie a riadenie. Je široko používaný v odvetviach ako ropa a plyn, chemické spracovanie, výroba elektrickej energie a úprava vody pre aplikácie ako meranie prietoku, meranie hladiny a monitorovanie tlaku v kvapalinách, plynoch alebo parách. 13AMS2 je súčasťou série Foxboro 13A, známej svojím robustným dizajnom a spoľahlivosťou v náročných podmienkach.
Technické špecifikácie
- 13AMS2 má nasledujúce špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 13AMS2 |
| Výrobca | Foxboro (Schneider Electric) |
| Popis | Diferenciálny tlakový prevodník |
| Séria | Foxboro séria 13A |
| Funkcia | Meria diferenčný tlak a prevádza na výstupný signál 4–20 mA |
| Rozsah tlaku | Nastaviteľné rozsahy, typicky 0–50 až 0–1000 inH2O (0–12,4 až 0–248 kPa) |
| Výstupný signál | 4–20 mA DC (analógový, 2-vodičový) |
| Presnosť | ±0,5 % rozsahu (typicky) |
| Procesné pripojenie | 1/4 NPT alebo 1/2 NPT (štandard, s voliteľnými adaptérmi) |
| Materiály v kontakte s médiom | 316 nehrdzavejúca oceľ (membrána a telo), voliteľne Hastelloy C alebo Monel |
| Materiál tela | 316 nehrdzavejúca oceľ alebo uhlíková oceľ (v závislosti od konfigurácie) |
| Maximálny pracovný tlak | Až do 3000 psig (20,7 MPa), v závislosti od konfigurácie modelu |
| Napájanie | 12–42 VDC (napájané slučkou) |
| Elektrické pripojenie | 1/2 NPT káblová priechodka alebo svorkovnica |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +85 °C (-40 °F až +185 °F) Skladovacia teplota: -40 °C až +93 °C (-40 °F až +200 °F) Relatívna vlhkosť: 0 % až 100 % (odolný voči poveternostným vplyvom) Vibrácie: Odolný podľa štandardov ISA Kryt: NEMA 4X, IP66 (odolný voči poveternostným vplyvom a korózii) |
| Rozmery | Približne 300 mm (V) x 150 mm (Š) x 150 mm (H) (rôzne podľa konfigurácie) |
| Hmotnosť | Približne 4–6 kg (v závislosti od materiálov a možností) |
| Montáž | Montáž na potrubie (2-palcové potrubie), na stenu alebo na rozvádzač |
| Certifikácie | FM, CSA, ATEX (voliteľné pre nebezpečné oblasti), v súlade s CE |
