Product Description

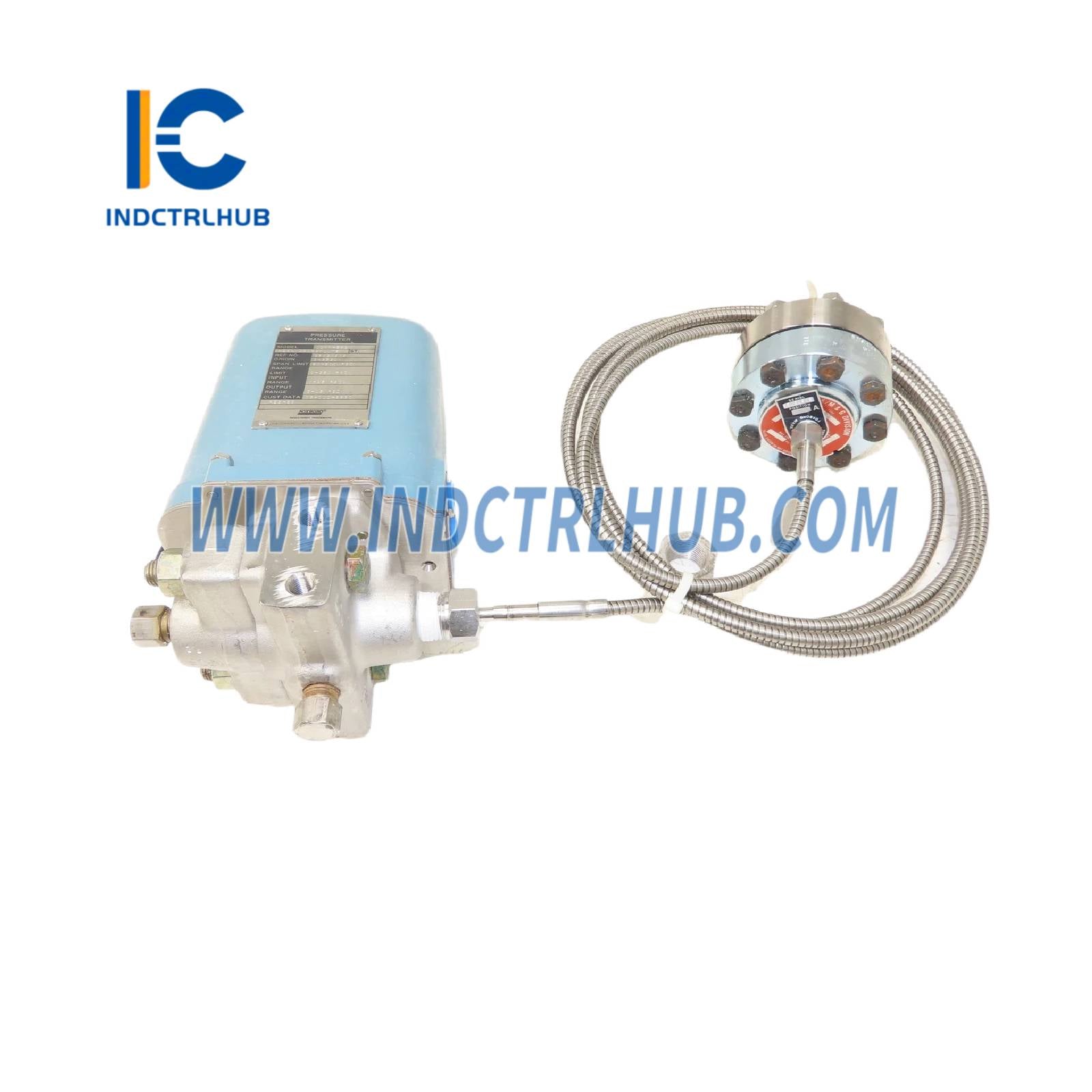

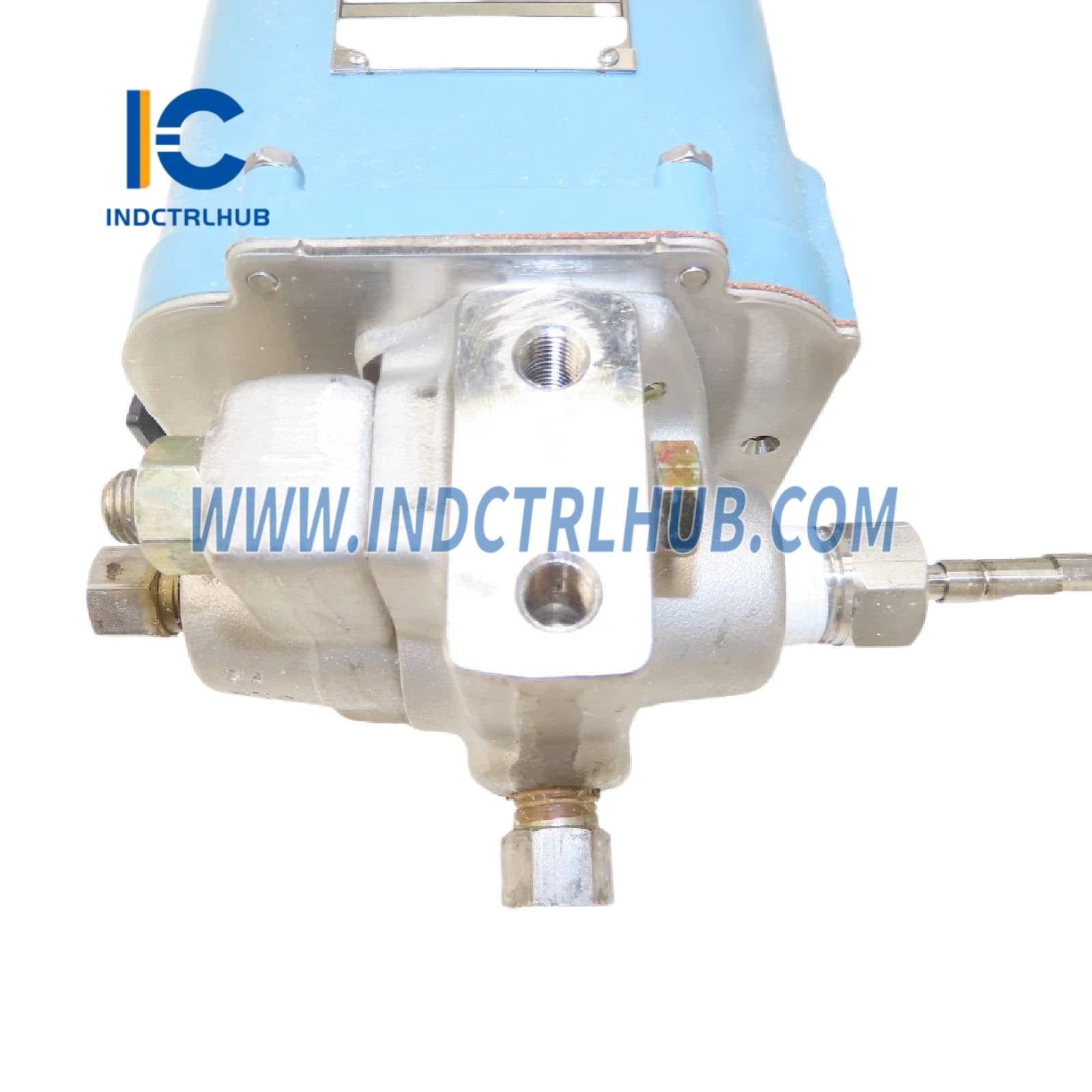

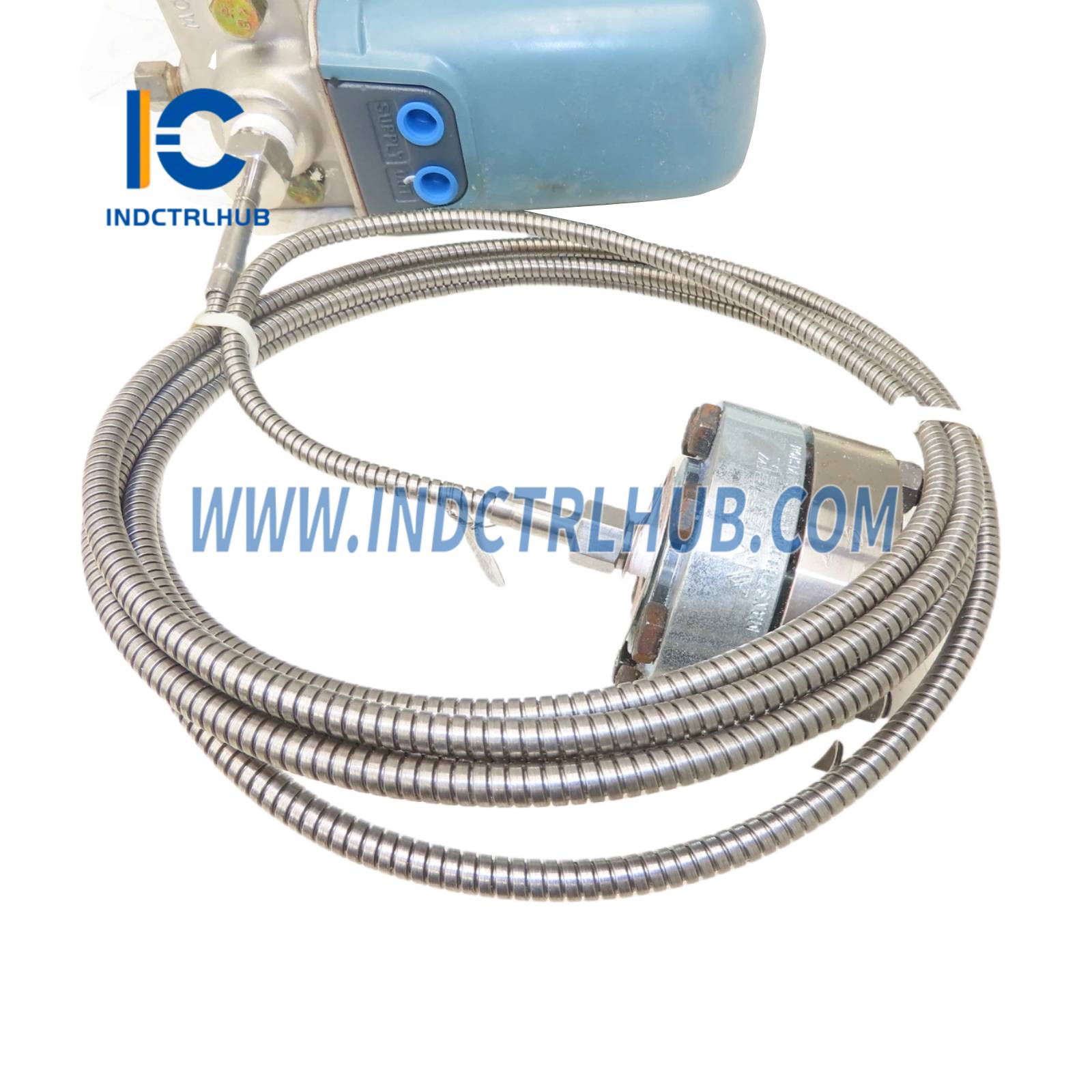

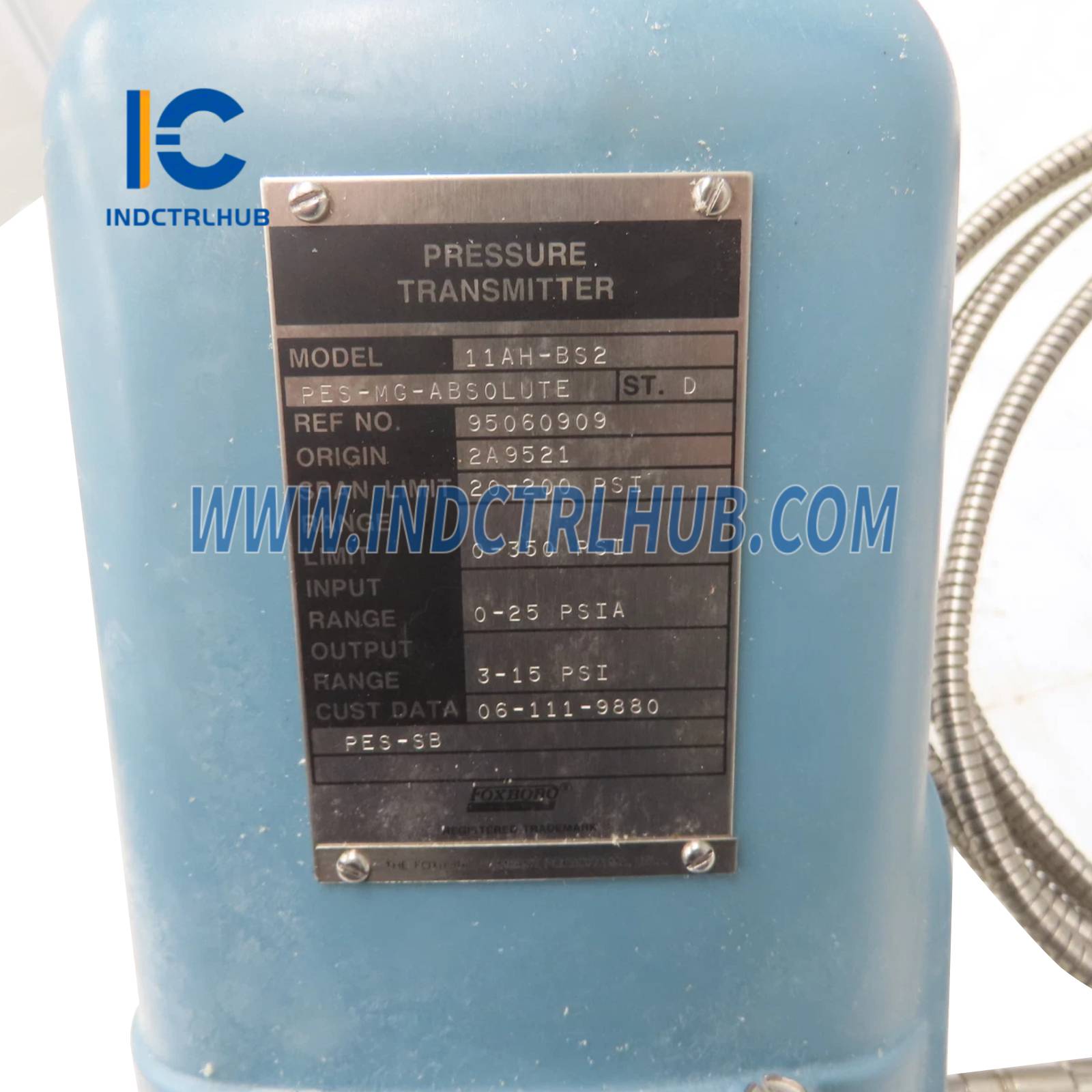

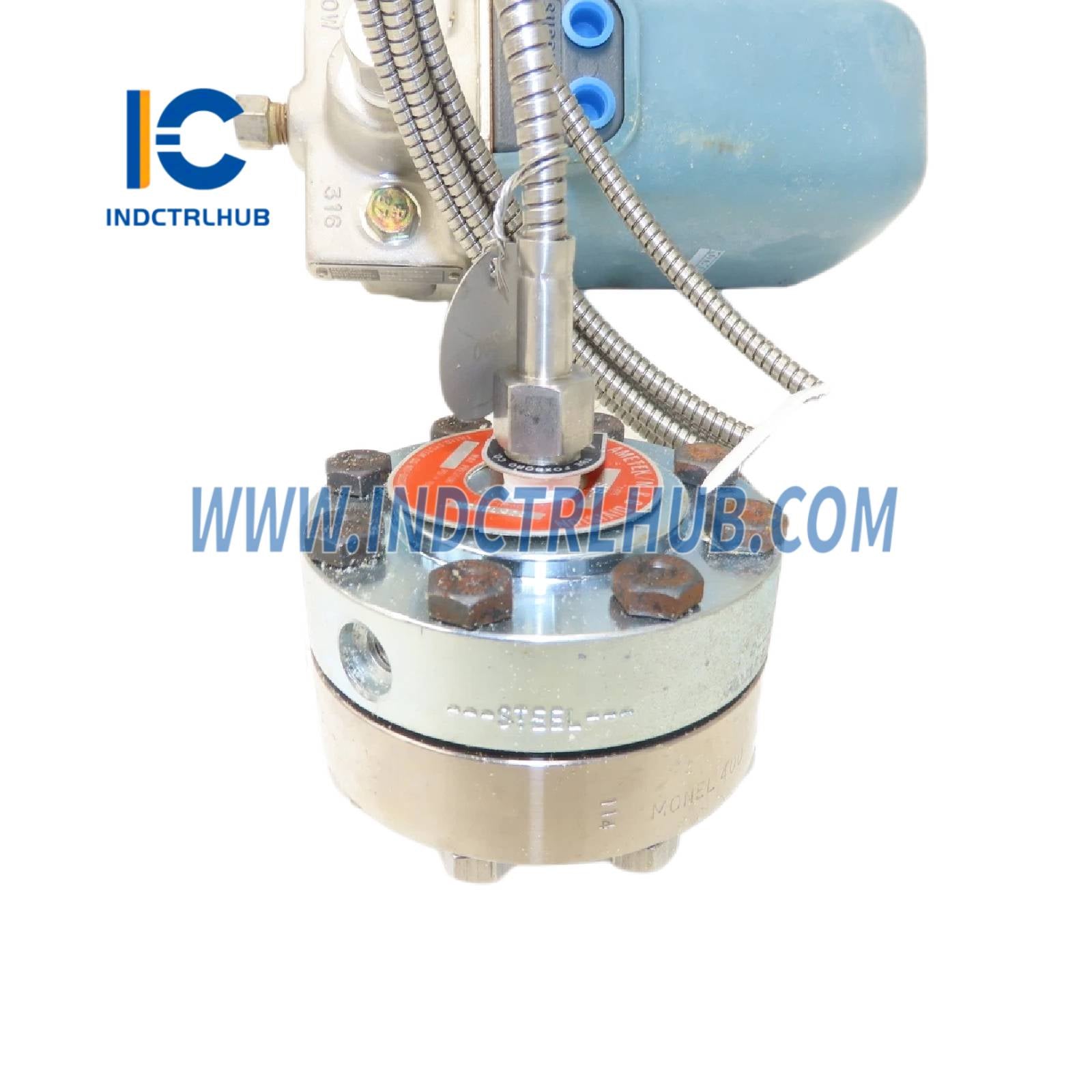

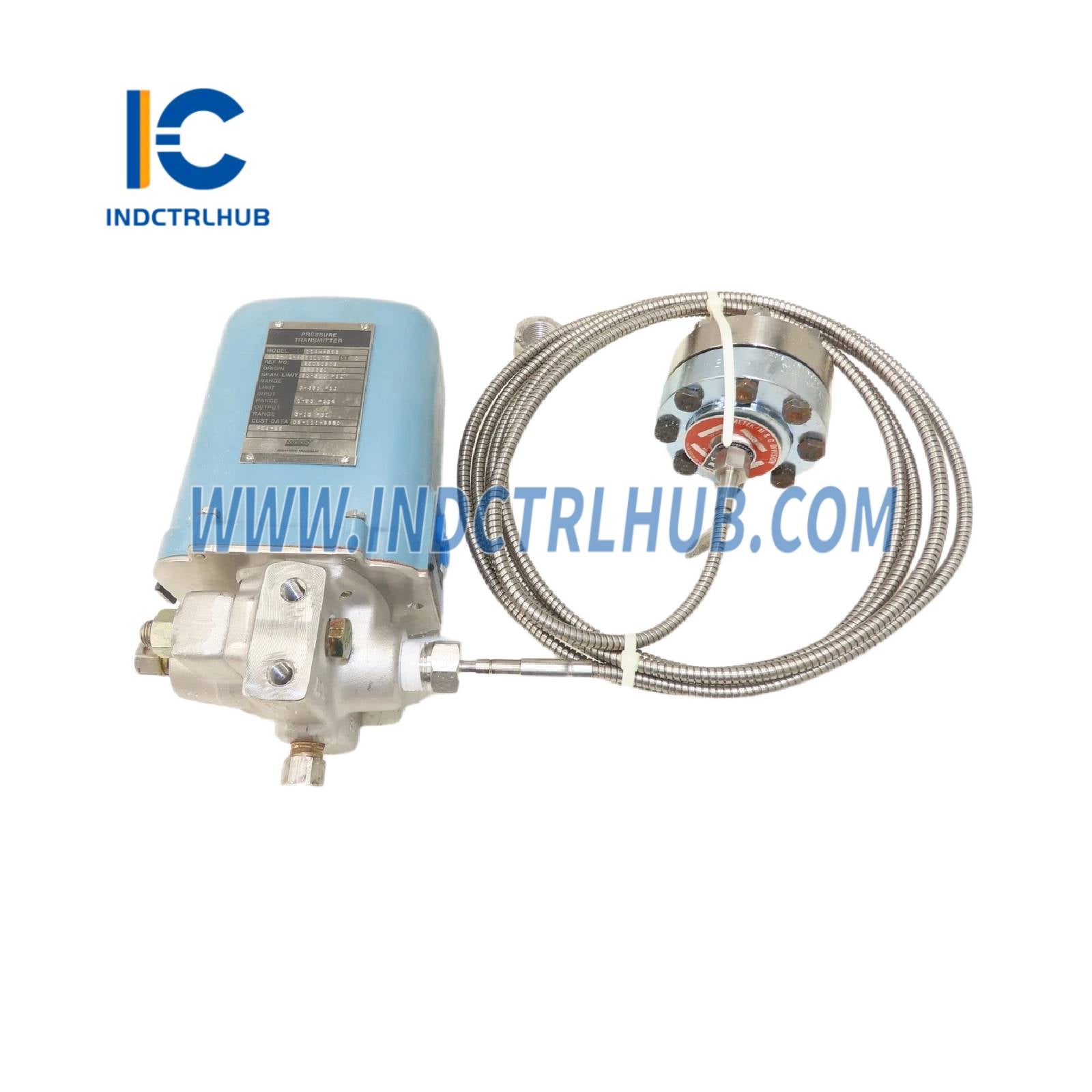

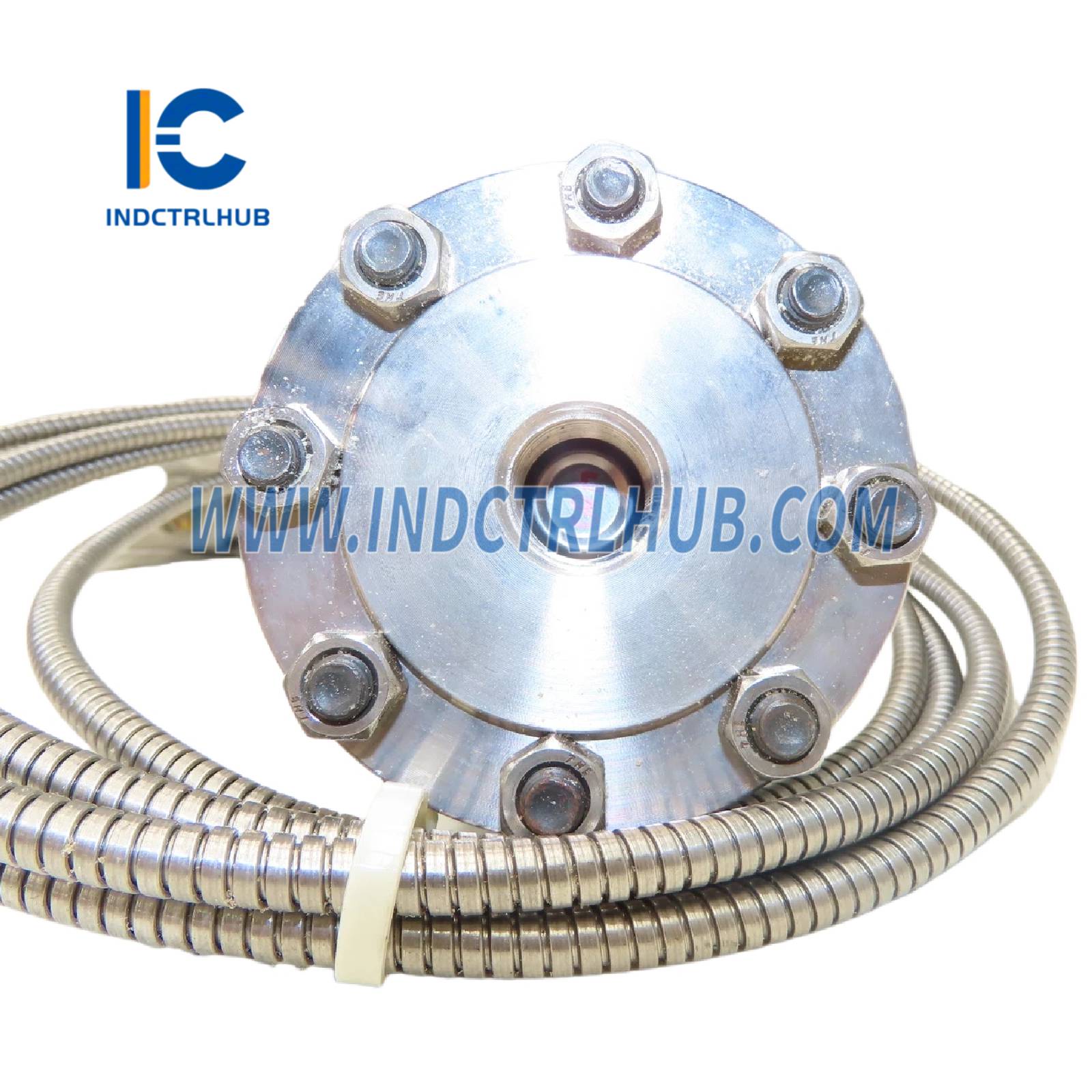

Foxboro 11AH-BS2 Pneumatický snímač absolútneho tlaku
Prehľad produktu
- Foxboro 11AH-BS2 je pneumatický snímač absolútneho tlaku navrhnutý spoločnosťou Foxboro, teraz súčasťou Schneider Electric, pre sériu 11AH. Tento snímač meria absolútny tlak a prevádza ho na štandardný pneumatický výstupný signál na použitie s pneumatickými prijímačmi, regulátormi alebo zapisovačmi. Používa sa v priemyselných aplikáciách, ako je chemické spracovanie, ropný a plynárenský priemysel a výroba elektrickej energie, na presné monitorovanie absolútneho tlaku v procesoch zahŕňajúcich plyny, pary alebo kvapaliny.
Technické špecifikácie
- 11AH-BS2 má nasledujúce špecifikácie na základe priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 11AH-BS2 |
| Výrobca | Foxboro (od Schneider Electric) |
| Popis | Pneumatický snímač absolútneho tlaku, vysoký tlakový rozsah |
| Séria | 11AH |
| Funkcia | Meria absolútny tlak a vysiela proporcionálny pneumatický signál |
| Rozsah rozsahu | 0,14 až 1,4 MPa (20 až 200 psi) |
| Limit rozsahu | 0 až 2,4 MPa (0 až 350 psi) |
| Maximálny pretlak | 2,4 MPa (350 psi) |
| Výstupný signál | 20 až 100 kPa, 3 až 15 psi, alebo 0,2 až 1,0 bar alebo kg/cm² (podľa špecifikácie) |
| Napájací tlak | 140 kPa (20 psi) |
| Spotreba vzduchu | 0,42 m³/h (0,25 cfm) za štandardných podmienok |
| Presnosť | ±0,5 % rozsahu |
| Hysterezis | 0,15 % kalibrovaného rozsahu |
| Maximálna teplota procesu | 120 °C (250 °F) pri kapsule |
| Limit teploty prostredia | -40 °C až +120 °C (-40 °F až +250 °F) |

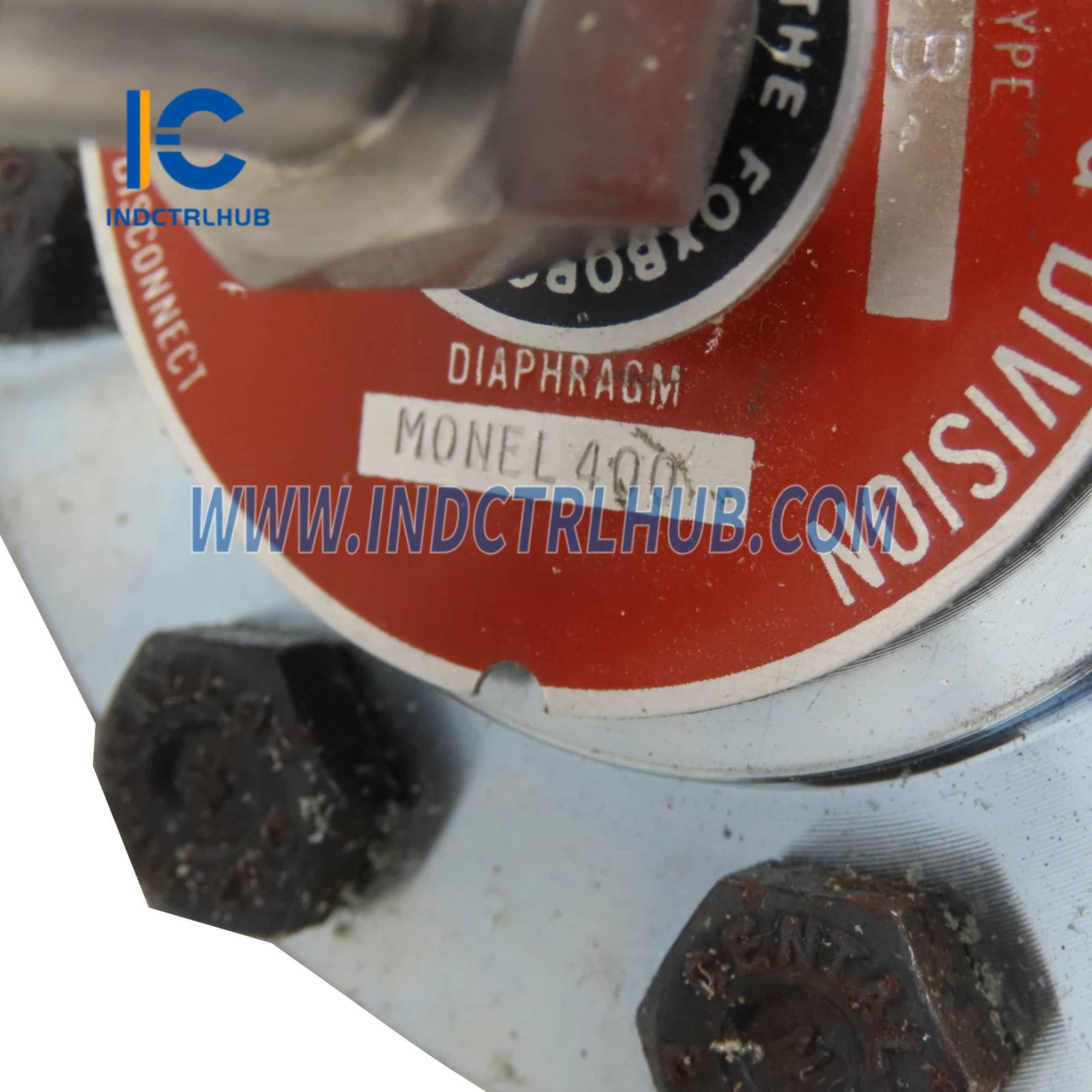

| Materiály navlhčených častí | Membrána kapsule: nerezová oceľ AISI 316L alebo Monel Ostatné časti kapsule: nerezová oceľ 316 alebo Monel Silový prút: nerezová oceľ 316 alebo Monel Tesnenie silového prútu: kobalt-nikel Tesnenie kapsule: silikónový elastomér Tesnenie pripojenia procesu: PTFE |
| Materiál tela | Nerezová oceľ AISI 316 alebo Monel |
| Upevnenie tela | Zliatinová oceľ podľa ASTM A193 trieda B7 |
| Materiál krytu | Vysokoodolný, sklom plnený polykarbonát |
| Pripojenie procesu | 1/2 NPT, 1/2 metrické alebo obrábané pre 9/16-18 Aminco spojku |
| Vzduchové pripojenia | 1/4 NPT pre napájanie a výstup |
| Montáž | Držiak pre nominálnu DN 50 alebo 2-palcovú rúru (vertikálne alebo horizontálne) |
| Stupeň krytia | IEC IP53, NEMA Typ 3 |
| Environmentálne špecifikácie | Prevádzková teplota: -40 °C až +120 °C (-40 °F až +250 °F) Teplota skladovania: -40 °C až +120 °C (-40 °F až +250 °F) Relatívna vlhkosť: 5 % až 95 % bez kondenzácie |
| Rozmery | Približne 200 mm (V) x 150 mm (Š) x 100 mm (H) |
| Hmotnosť | Približne 4,5 kg (10 lb) |
| Certifikácie | CE, v súlade s platnými priemyselnými normami |
