Product Description
Výrobca: BACHMANN
Model/Čísla dielov: FM221, FM222, FM221/N, FM222/N

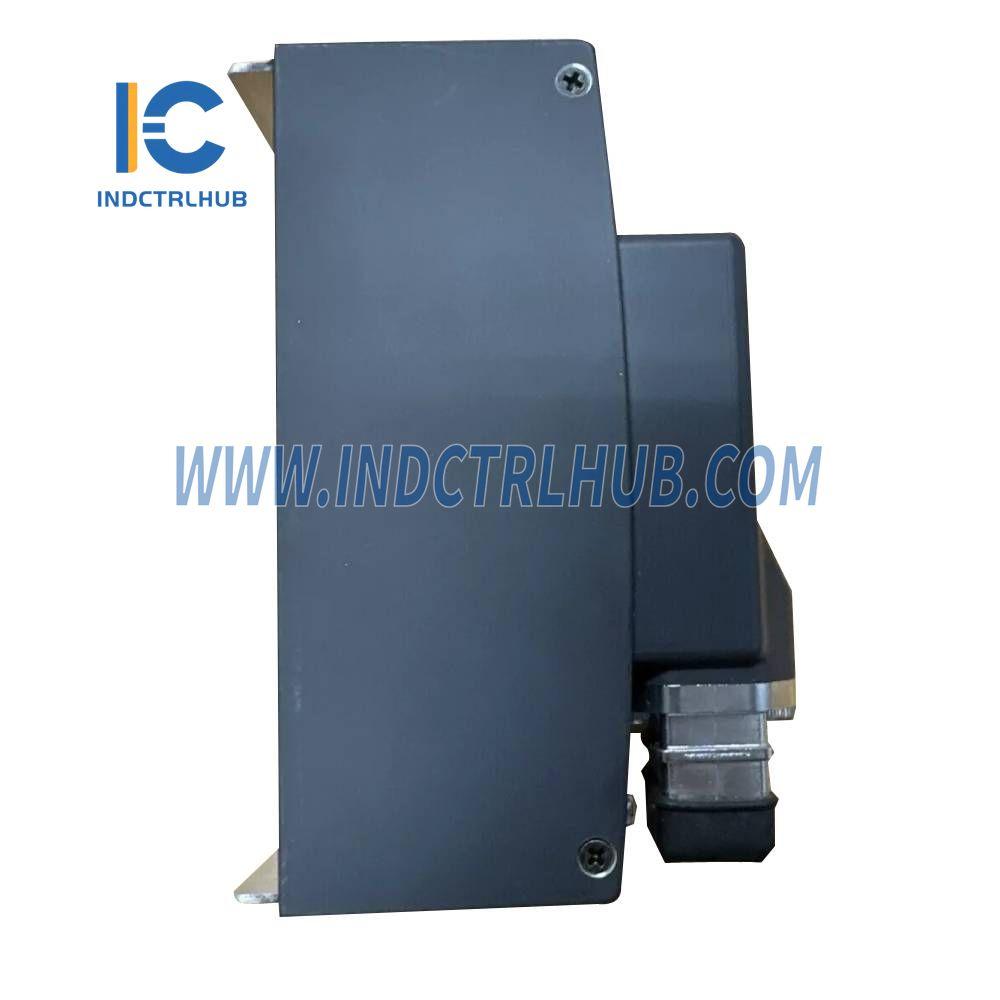

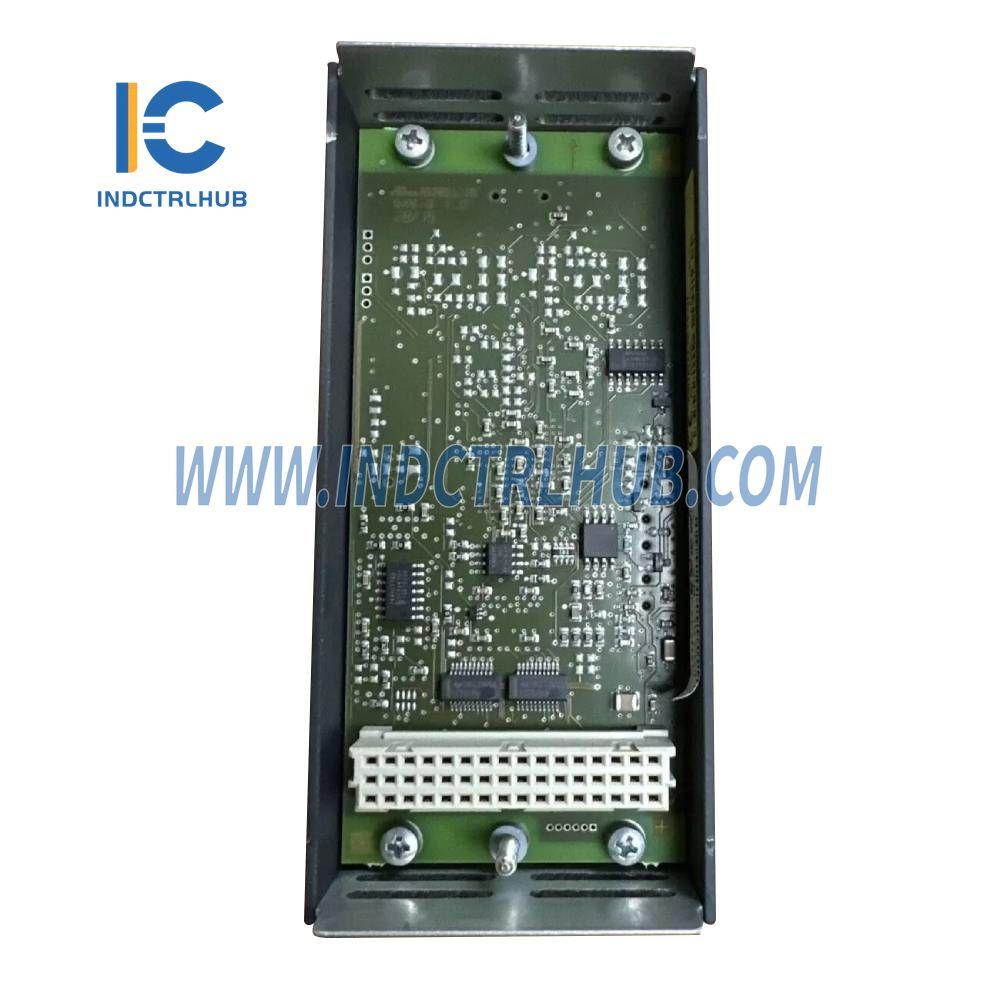

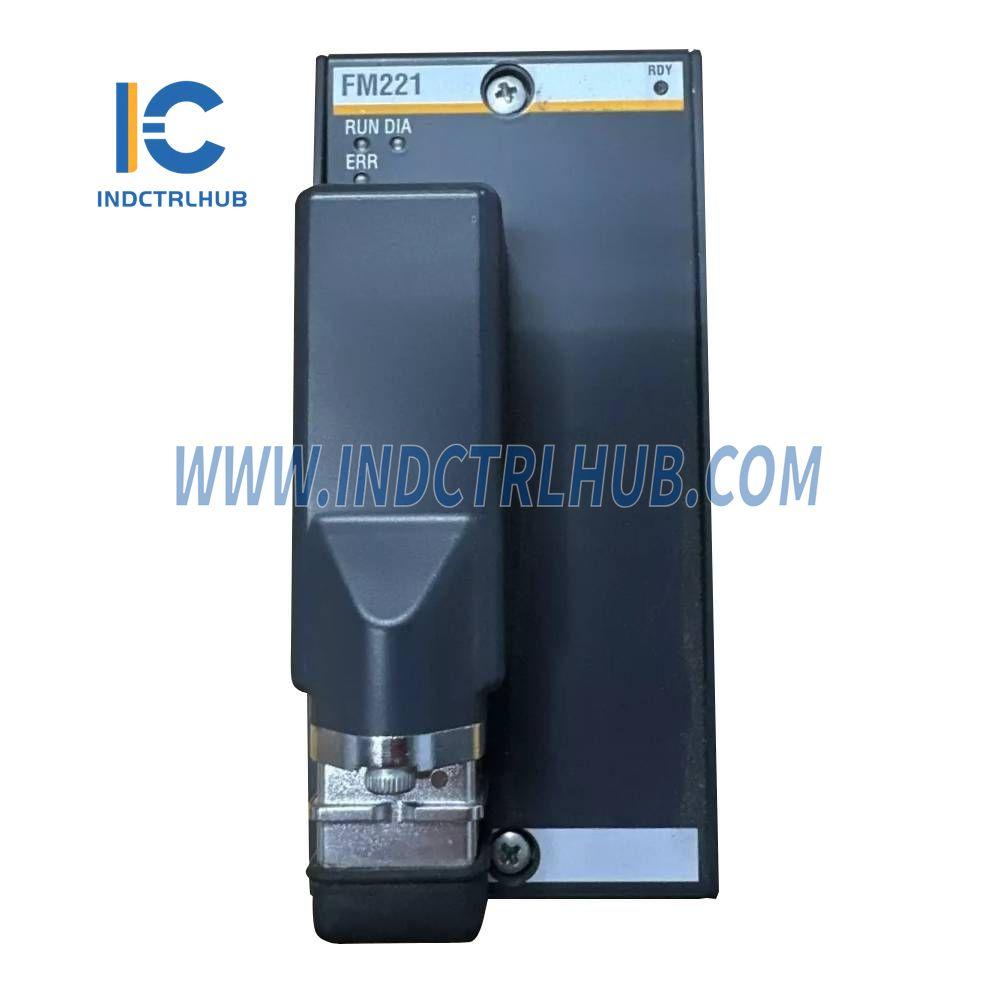

Popis: Modul FASTBUS
Moduly FASTBUS FM221, FM222, FS221 a FS222 sú navrhnuté tak, aby umožnili distribúciu podstaníc na dlhé vzdialenosti s minimálnym oneskorením signálu. Integrovaný zdroj napájania v slave moduloch FASTBUS FS221/N a FS222/N môže napájať I/O moduly podstanice. Flexibilný koncept konektora umožňuje jednoduché pripojenie cez patch kábel alebo priemyselný push-pull konektor cez adaptér.
Kľúčové vlastnosti:
- FASTBUS master moduly s 1 alebo 2 FO rozhraniami
- FASTBUS slave moduly s integrovaným zdrojom napájania
- Až 15 distribuovaných podstaníc
- Pripojovacia technológia cez robustný Harting PushPull® konektor alebo LC patch kábel
- Vzdialenosti až do 2000 m cez multimódový kábel
- Minimálne oneskorenie signálu
- Modely ColdClimate (❉)
Detaily položky:
| Číslo položky | Model/Číslo dielu | Popis |
|---|---|---|
| 00016747-10 | FM221 | FASTBUS master modul s 1 FO portom, 50/62.5µm multimódové vlákno, až 2000m, LC konektor |
| 00018091-10 | FM221❉ | Rovnako ako FM221; ColdClimate (❉) |
| 00016747-00 | FM222 | FASTBUS master modul s 2 FO portami, 50/62.5µm multimódové vlákno, až 2000m, LC konektor |
| 00016749-10 | FS221/N | FASTBUS slave modul s 1 FO portom, 50/62.5µm multimódové vlákno, až 2000m, LC konektor, integrovaný zdroj napájania 17W |
| 00018092-10 | FS221/N❉ | Rovnako ako FS221/N; ColdClimate (❉) |
| 00016749-00 | FS222/N | FASTBUS slave modul s 2 FO portami, 50/62.5µm multimódové vlákno, až 2000m, LC konektor, integrovaný zdroj napájania 17W |
Rozhranie FASTBUS:
- Dĺžka linky: 2000 m medzi stanicami
- Celková dĺžka (max.): 2300 m
- Prenosové médium:
- Multimódové vlákno (50/125 µm a 62.5/125 µm): max. 2000 m
- Typ konektora FOC: LC
- Vodiaca vlnová dĺžka FOC: 1310 nm
- Počet staníc (max.): 16 (max. 10 na linku)
- Link Budget: >8 dB (3 dB rezerva)
Možnosti diagnostiky:
- Optický kábel – výstup prijatého svetla
- Hardvér: Trojfarebná stavová LED
- Softvér: 0 – 100%
Integrovaný zdroj napájania:
| Parameter | Hodnota |
|---|---|
| Vstupné napätie | 24 V DC (18 .. 34 V) |
| Menovitý výkon | 17 W |
| Výstupný prúd (+5 V) | 2 A |
| Výstupný prúd (+15 V) | 250 mA |
| Výstupný prúd (-15 V) | 200 mA |
Prevádzkové podmienky:
| Podmienka | Štandard | ColdClimate (❉) |
|---|---|---|
| Prevádzková teplota | -30 .. +60°C | -30 .. +60°C |
| Relatívna vlhkosť (prevádzka) | 5 .. 95 % (bez kondenzácie) | 5 .. 95 % (s kondenzáciou) |
| Teplota skladovania | -40 .. +85°C | -40 .. +85°C |
| Relatívna vlhkosť (skladovanie) | 5 .. 95 % (bez kondenzácie) | 5 .. 95 % (s kondenzáciou) |
Varianty modelov:
- FM221: FASTBUS master modul s 1 FO portom; 50/62.5µm multimódové vlákno; až 2000m; LC konektor
- FM221❉: Rovnako ako FM221; ColdClimate (❉)
- FM222: FASTBUS master modul s 2 FO portami; 50/62.5µm multimódové vlákno; až 2000m; LC konektor
- FS221/N: FASTBUS slave modul s 1 FO portom; 50/62.5µm multimódové vlákno; až 2000m; LC konektor; integrovaný zdroj napájania (17W)
- FS221/N❉: Rovnako ako FS221/N; ColdClimate (❉)
- FS222/N: FASTBUS slave modul s 2 FO portami; 50/62.5µm multimódové vlákno; až 2000m; LC konektor; integrovaný zdroj napájania (17W)
