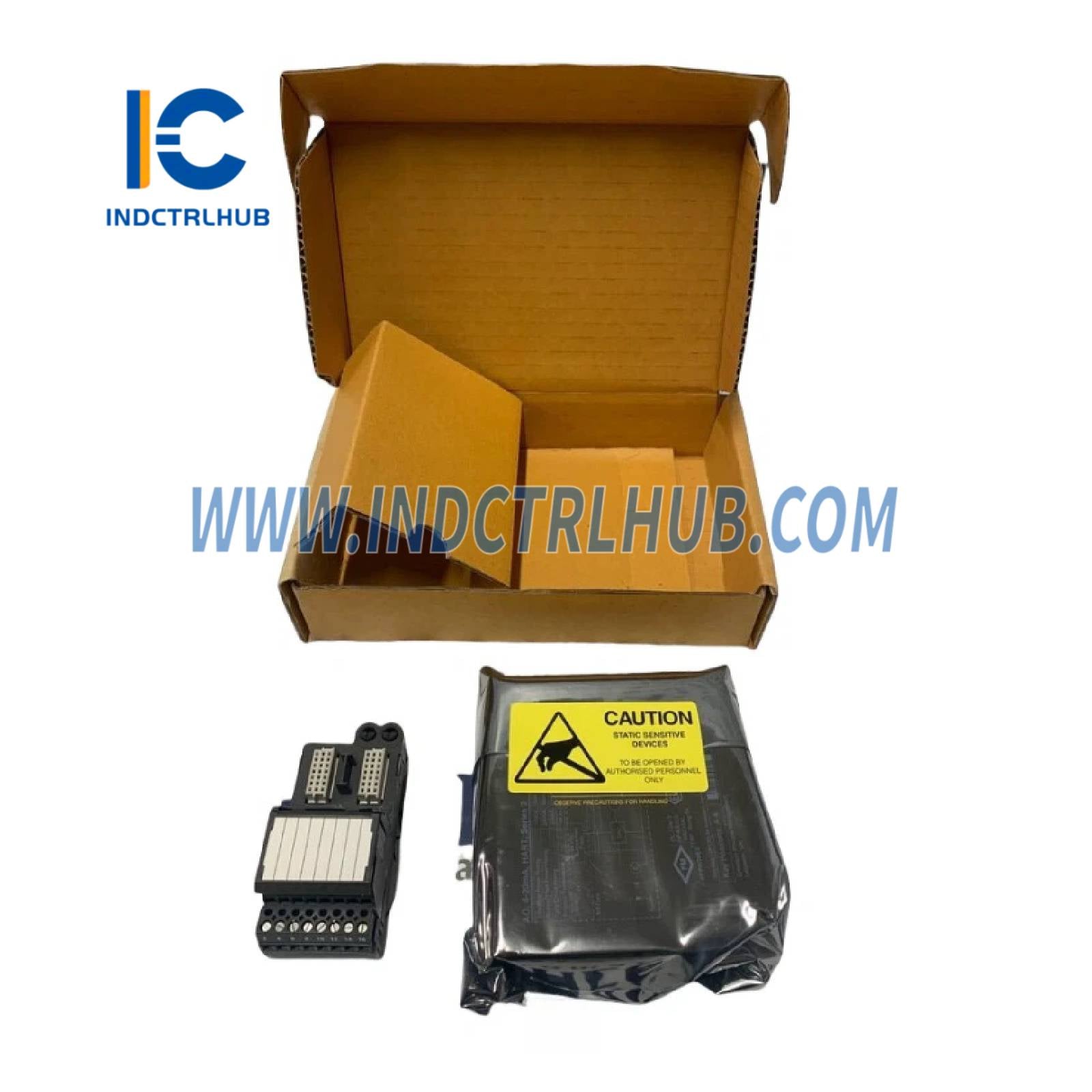

Emerson VE4003S2B6 DeltaV M-séria Analógový Vstupný Modul
- Výrobca: Emerson
- Model/Číslo dielu: VE4003S2B6 (KJ3223X1-BA1, 12P2871X)
- Popis: M-séria Analógový Vstupný Modul, 16-kanálový, 4-20 mA, HART, s 4-vodičovým I/O ukončovacím blokom
Prehľad
- Emerson VE4003S2B6 je M-séria Analógový Vstupný Modul navrhnutý pre Distribuovaný Riadiaci Systém DeltaV. Poskytuje 16-kanálový vstup 4-20 mA s HART komunikáciou a obsahuje 4-vodičový I/O ukončovací blok pre bezpečné pripojenia. Modul spracováva signály z poľných zariadení ako senzory a vysielače v priemyselných automatizačných aplikáciách, ako sú ropný a plynárenský priemysel, chemický priemysel a výroba energie, zabezpečujúc presné získavanie dát.
Technické Špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | VE4003S2B6 (KJ3223X1-BA1) |
| Séria | DeltaV M-séria |
| Typ | Analógový Vstupný Modul, 16-kanálový, 4-20 mA, HART, s 4-vodičovým I/O ukončovacím blokom |
| Kanály | 16 analógových vstupných kanálov |
| Vstupný Signál | 4-20 mA, HART protokol |
| Napájanie LocalBus | 12 VDC pri 300 mA |
| Napájanie Poľného Obvodu | 24 VDC pri 600 mA |
| Hmotnosť | 0.4 kg |
| Prevádzková Teplota | -40°C až +70°C |
| Teplota Skladovania | -40°C až +85°C |
| Relatívna Vlhkosť | 5% až 95%, nekondenzujúca |
| Stupeň Ochrany | IP20 |
| Vzdušné Kontaminanty | ISA-S71.04-1985 Trieda G3, konformný náter |
| Montáž | T-typ DIN lišta, na I/O nosiči |
| Certifikácie | CE, CSA, FM, ATEX, IECEx, námorné certifikácie (ABS, DNV) |
| Kompatibilita Systému | DeltaV v10.3 alebo novší |
Ďalšie Informácie
- Funkčnosť: VE4003S2B6 spracováva 16 analógových vstupov 4-20 mA s HART komunikáciou pre presné zhromažďovanie dát a diagnostiku z poľných zariadení. 4-vodičový I/O ukončovací blok podporuje efektívne zapojenie pre 4-vodičové vysielače, čím zlepšuje integritu signálu. Modul podporuje výmenu za chodu, čo umožňuje údržbu bez odstávky systému, a obsahuje diagnostiku na detekciu porúch ako otvorené obvody.
- Odolnosť voči Prostrediu: Navrhnutý pre drsné priemyselné prostredia, modul má konformný náter na ochranu proti vzdušným kontaminantom a spoľahlivo funguje v extrémnych teplotách, nárazoch a vibráciách. Je vhodný pre inštalácie v nebezpečných oblastiach, vrátane Zóny 2.
- Integrácia: VE4003S2B6 sa integruje so systémami DeltaV M-série, montuje sa na T-typ DIN lištu I/O nosičov, ako je VE4050S2K1C0. Spĺňa inštalačné pokyny DeltaV, zabezpečujúc bezproblémovú integráciu a zníženie zložitosti zapojenia s 4-vodičovým ukončovacím blokom. HART protokol podporuje pokročilú správu zariadení a diagnostiku.
- Dostupnosť: Dostupný cez dodávateľov ako nový, prebytočný alebo repasovaný kus, zvyčajne s ročnou zárukou. Používatelia musia overiť kompatibilitu s verziami softvéru DeltaV a zabezpečiť správnu konfiguráciu nosiča.
