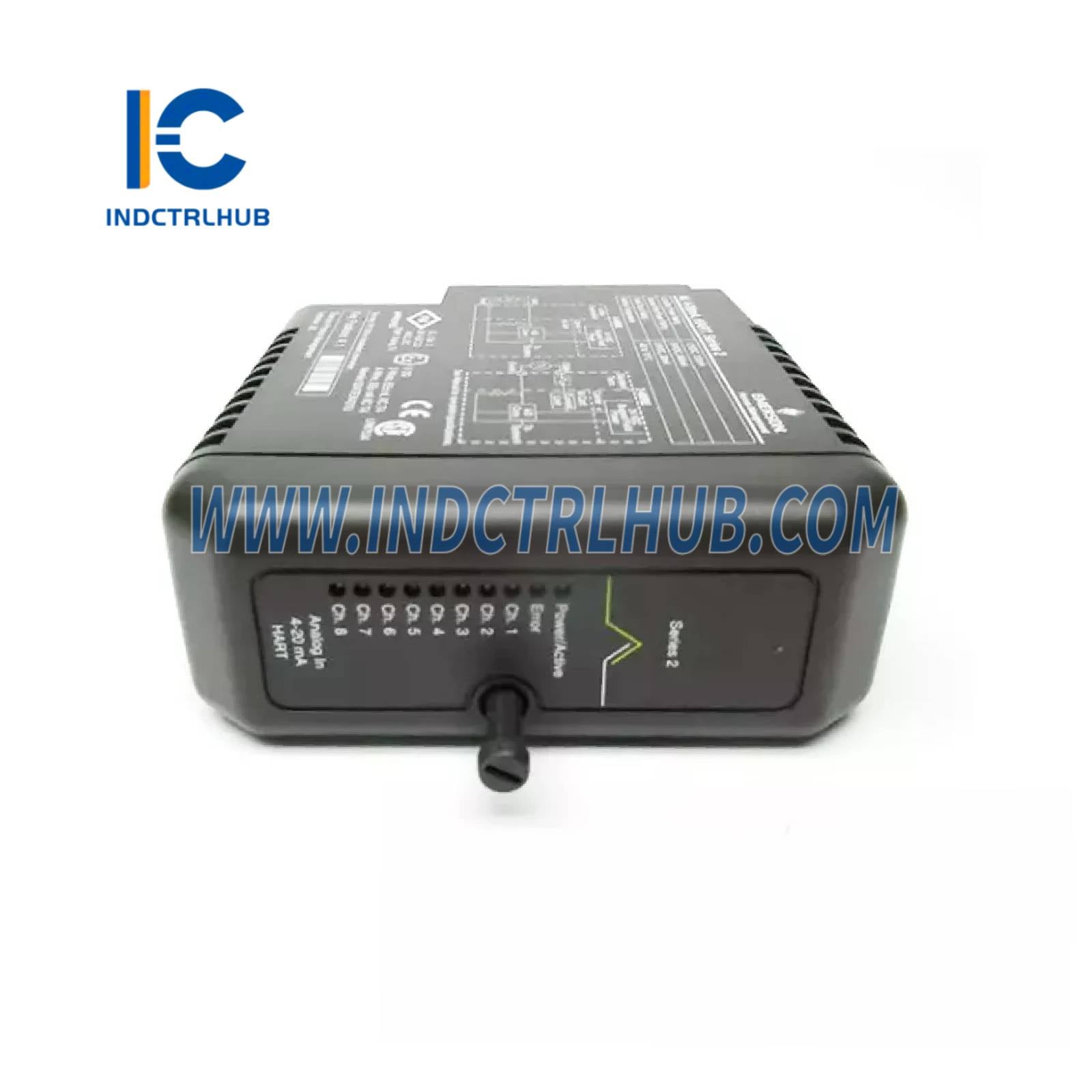

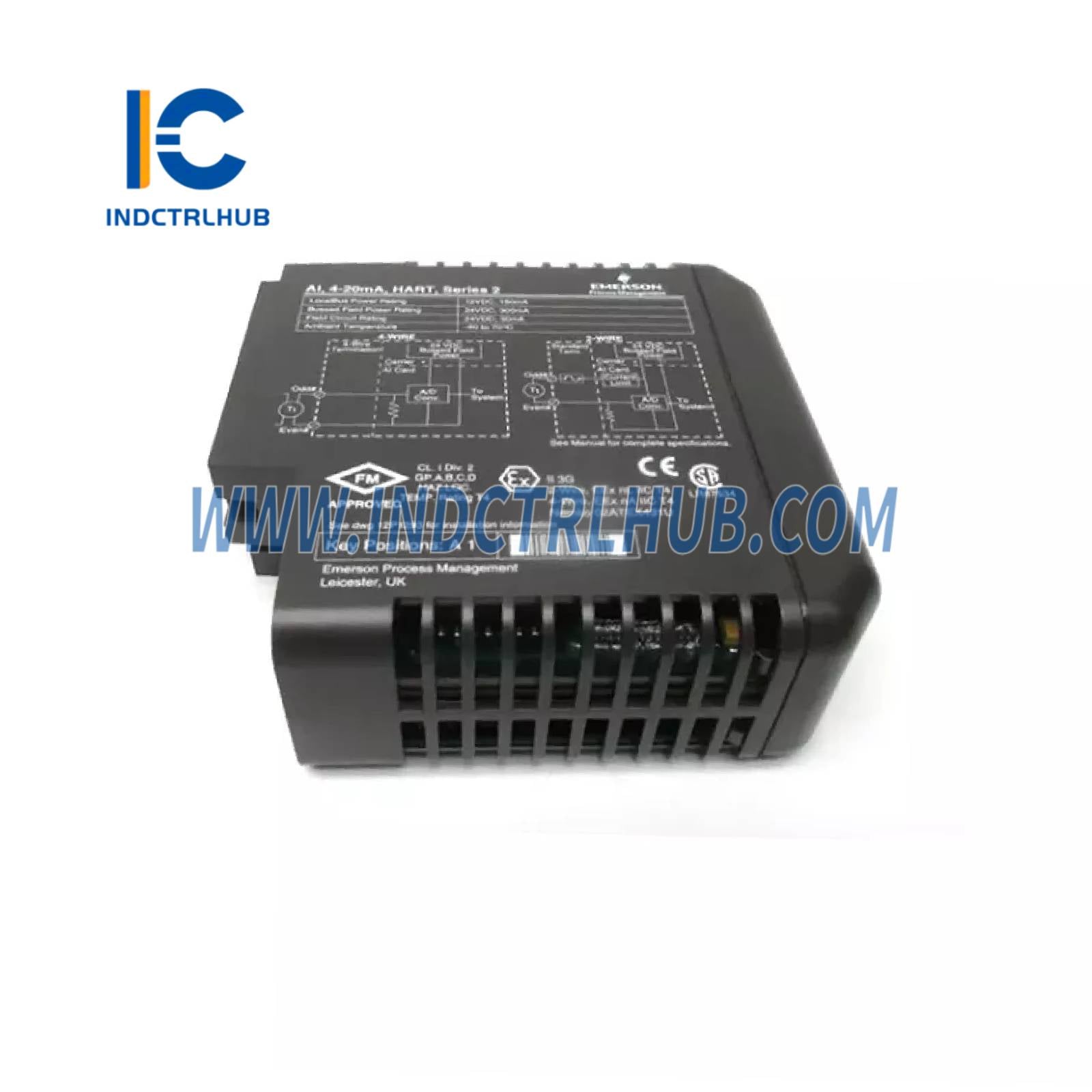

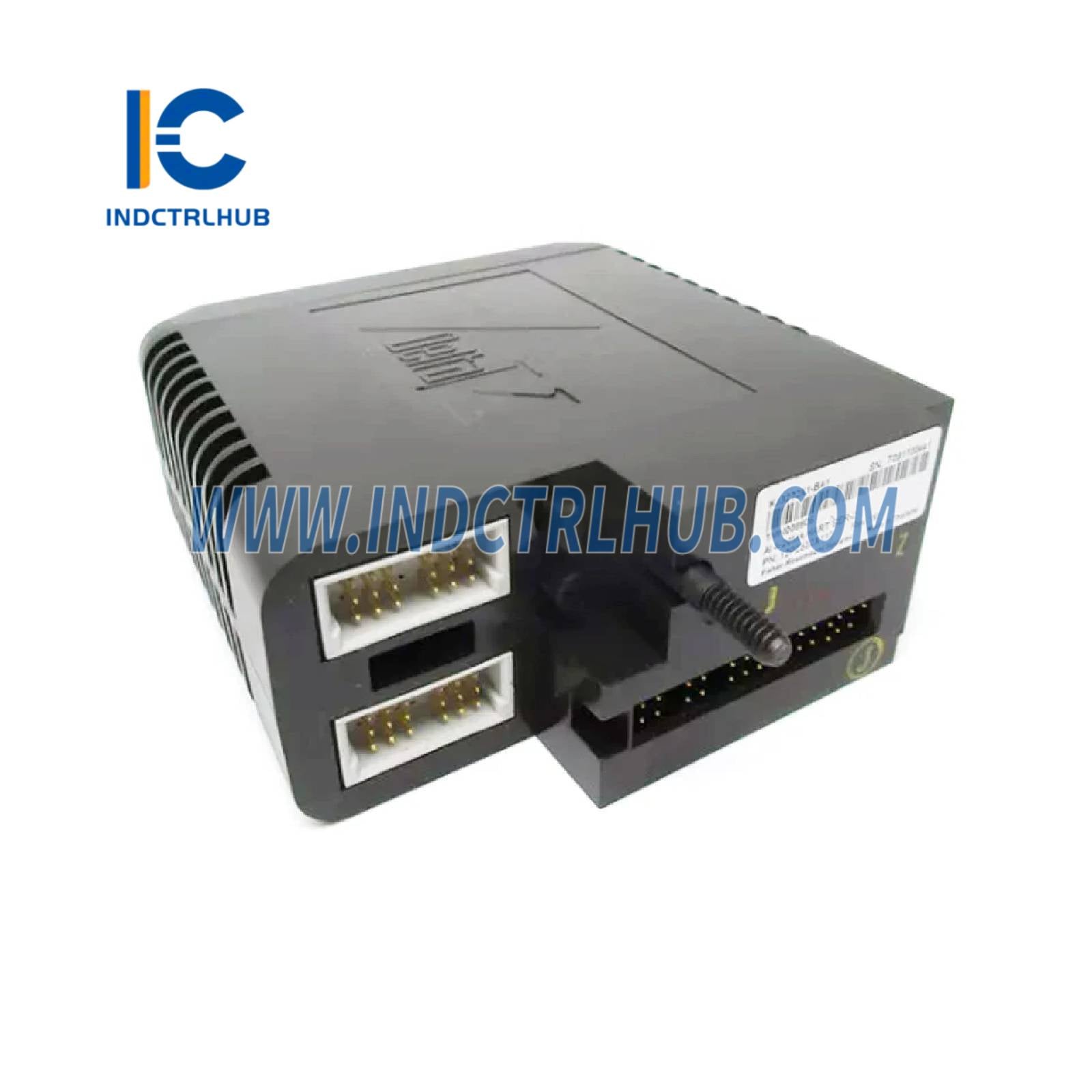

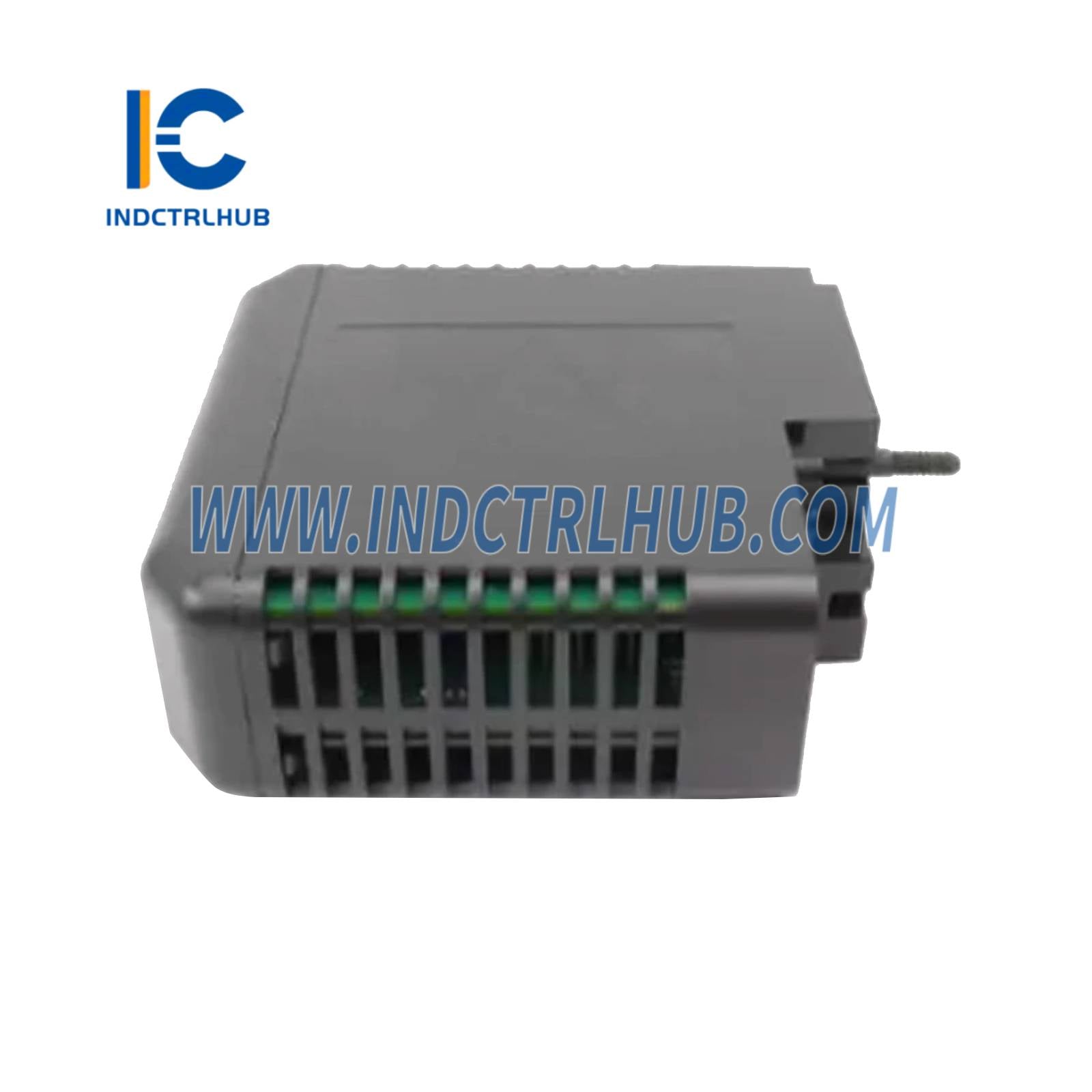

Emerson VE4003S2B4 DeltaV M-séria Analógový vstupný modul
- Výrobca: Emerson
- Model/Číslo dielu: VE4003S2B4 (KJ3222X1-BA1 + KJ4001X1-CE1, 12P2532X)
- Popis: Analógový vstupný modul série M, 8-kanálový, 4-20 mA, HART, s 16-pinovým hromadným terminálovým blokom
Prehľad
- Emerson VE4003S2B4 je analógový vstupný modul série M navrhnutý pre distribuovaný riadiaci systém DeltaV. Poskytuje 8-kanálový 4-20 mA vstup s HART komunikáciou a obsahuje 16-pinový hromadný terminálový blok (KJ4001X1-CE1) pre efektívne zapojenie. Modul spracováva signály z poľných zariadení, ako sú senzory a prevodníky, v aplikáciách priemyselnej automatizácie, napríklad v ropnom a plynárenskom priemysle, chemickom a energetickom sektore, čím zabezpečuje presný zber dát.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | VE4003S2B4 (KJ3222X1-BA1 + KJ4001X1-CE1) |
| Séria | DeltaV M-séria |
| Typ | Analógový vstupný modul, 8-kanálový, 4-20 mA, HART, s 16-pinovým hromadným terminálovým blokom |
| Kanály | 8 analógových vstupných kanálov |
| Vstupný signál | 4-20 mA, protokol HART |
| Napájanie LocalBus | 12 V DC pri 150 mA |
| Napájanie poľného obvodu | 24 VDC pri 300 mA |
| Hmotnosť | 0,4 kg |
| Prevádzková teplota | -40 °C až +70 °C |
| Skladovacia teplota | -40 °C až +85 °C |
| Relatívna vlhkosť | 5 % až 95 %, bez kondenzácie |
| Stupeň ochrany | IP20 |
| Vzdušné kontaminanty | ISA-S71.04-1985 Trieda G3, konformačný náter |
| Montáž | T-typ DIN lišta, na nosiči I/O |
| Certifikáty | CE, CSA, FM, ATEX, IECEx, námorné certifikácie (ABS, DNV) |
| Kompatibilita systému | DeltaV v10.3 alebo novší |
Ďalšie informácie
- Funkčnosť: VE4003S2B4 spracováva osem 4-20 mA analógových vstupov s HART komunikáciou pre presný zber dát a diagnostiku z poľných zariadení. 16-pinový hromadný terminálový blok zjednodušuje zapojenie a skracuje čas inštalácie. Modul podporuje výmenu za chodu, čo umožňuje údržbu bez odstávky systému, a obsahuje diagnostiku na detekciu porúch, ako sú otvorené obvody.
- Environmentálna odolnosť: Navrhnutý pre náročné priemyselné prostredia, modul má konformný náter na ochranu proti vzdušným kontaminantom a spoľahlivo funguje v extrémnych teplotách, pri nárazoch a vibráciách. Je vhodný pre inštalácie v nebezpečných oblastiach, vrátane zóny 2.
- Integrácia: VE4003S2B4 sa integruje so systémami DeltaV M-series, montuje sa na nosiče I/O na T-typ DIN lište, ako napríklad VE4050S2K1C0. Spĺňa inštalačné pokyny DeltaV, čo zabezpečuje bezproblémovú integráciu a efektívne zapojenie s hromadným terminálovým blokom. Protokol HART podporuje pokročilú správu zariadení a diagnostiku.
- Dostupnosť: K dispozícii cez dodávateľov ako nové, prebytočné alebo repasované jednotky, zvyčajne s jednoročnou zárukou. Používatelia musia overiť kompatibilitu s verziami softvéru DeltaV a zabezpečiť správnu konfiguráciu nosiča.
