Product Description
🔍
Prehľad produktu
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Emerson |
|
Model/Číslo dielu |
VE4003S2B2 (KJ3222X1-BA1 + KJ4001X1-CB1, 12P2532X) |
|
Séria |
DeltaV M-séria |
|
Popis |

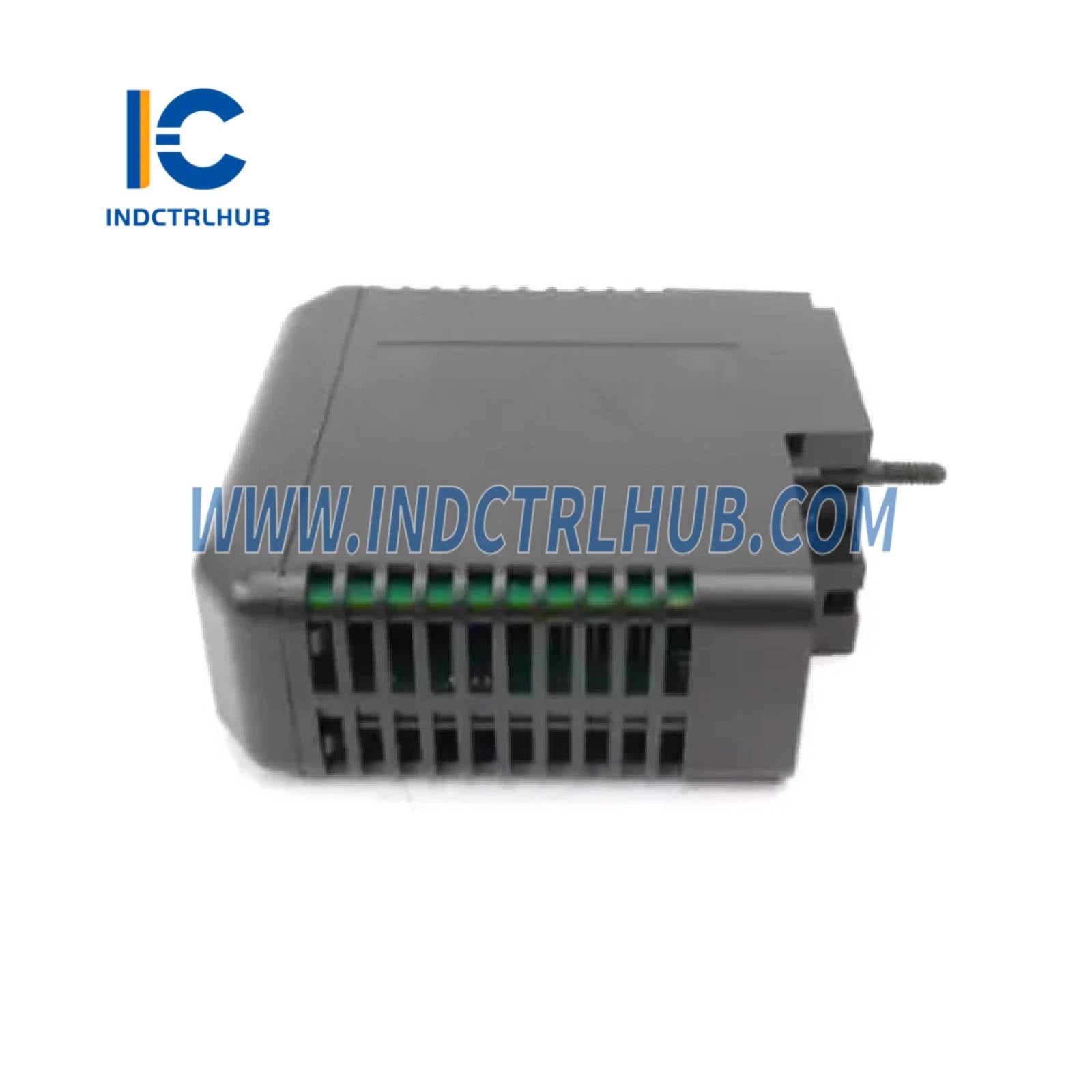

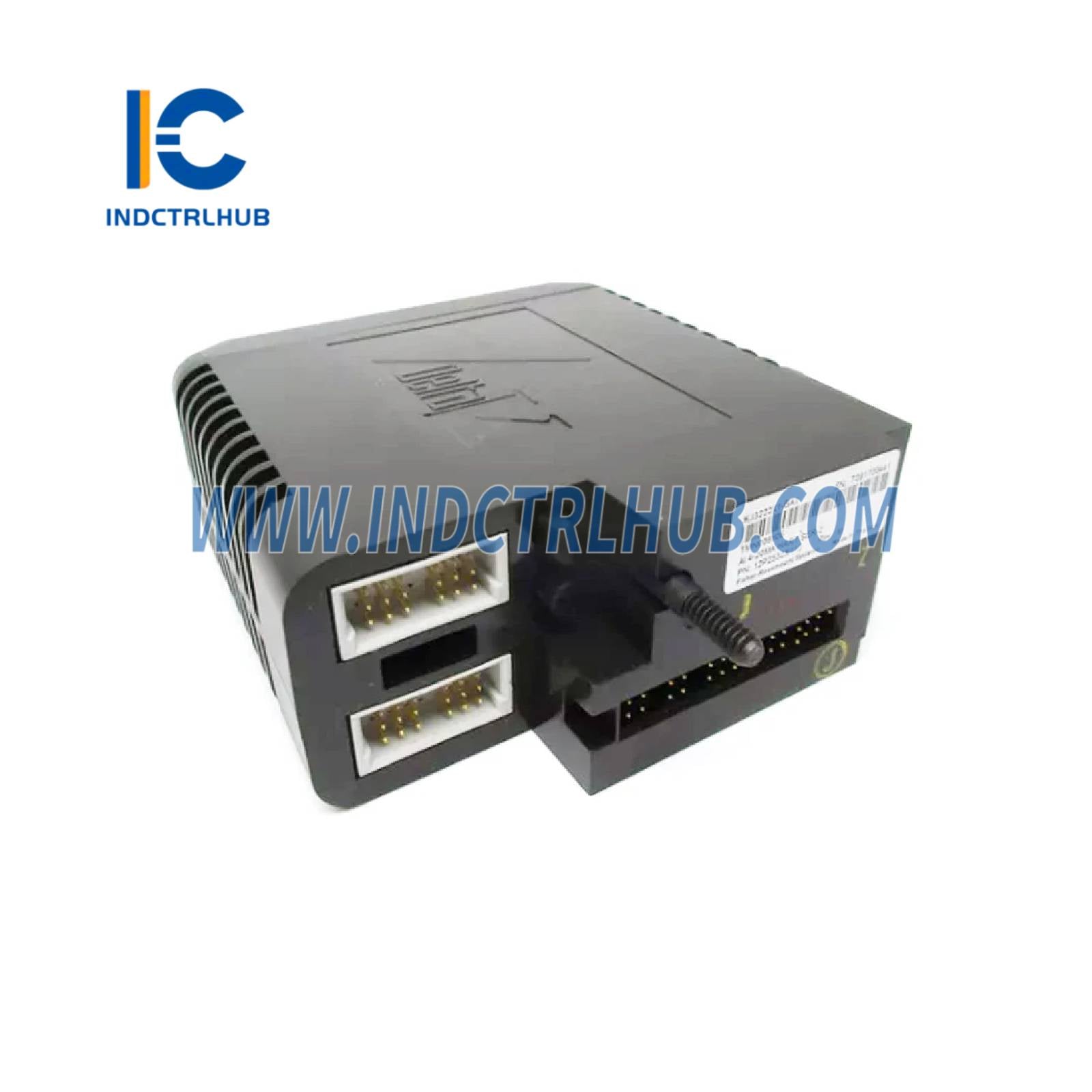

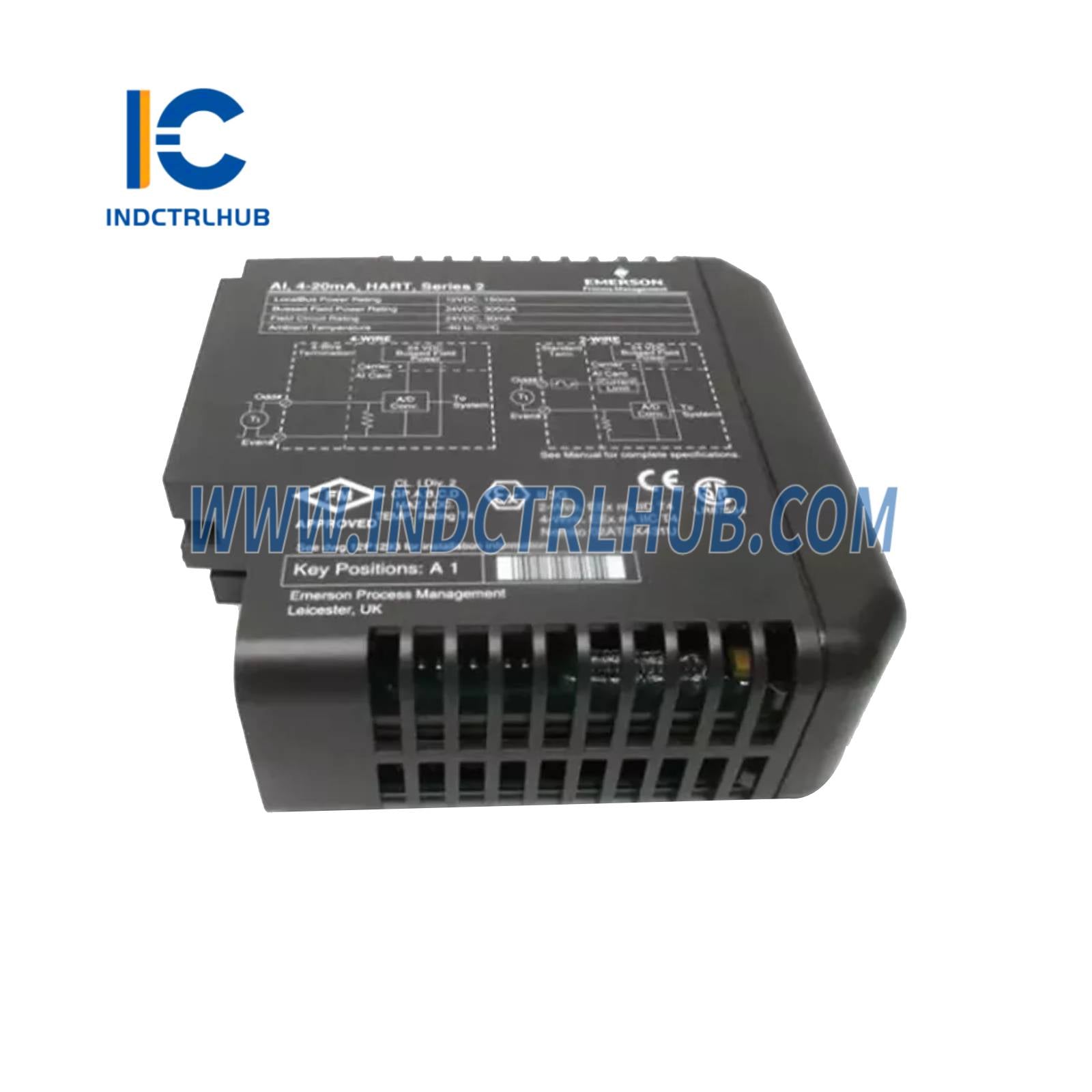

8-kanálový modul analógového vstupu s 4–20 mA HART a poistkovým ukončovacím blokom |
|
Použitie |
Získavanie signálu zo zariadení v teréne 4–20 mA (senzory, vysielače) |
⚙️
Technické špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Vstupné kanály |
8 analógových vstupov |
|
Typ vstupného signálu |
4–20 mA, HART protokol |
|
Napájanie LocalBus |
12 V DC pri 150 mA |
|
Napájanie poľného obvodu |
24 VDC pri 300 mA |
|
Hodnotenie poistky |
100 mA na kanál |
|
Prevádzková teplota |
-40 °C až +70 °C |
|
Teplota skladovania |
-40 °C až +85 °C |
|
Relatívna vlhkosť |
5 % až 95 % RH (nekondenzujúce) |
|
Stupeň ochrany |
IP20 |
|
Hmotnosť |
0,4 kg |
|
Ochrana proti kontaminantom |
ISA-S71.04-1985 Trieda G3, povrchová úprava |
|
Montáž |
T-typ DIN lišta na I/O nosiči |
|
Kompatibilita systému |
DeltaV v10.3 alebo novší |
|
Certifikáty |
CE, CSA, FM, ATEX, IECEx, Marine (ABS, DNV) |
💡
Kľúčové vlastnosti a výhody
-
Podpora HART: Umožňuje digitálnu komunikáciu s inteligentnými poľnými zariadeniami.
-

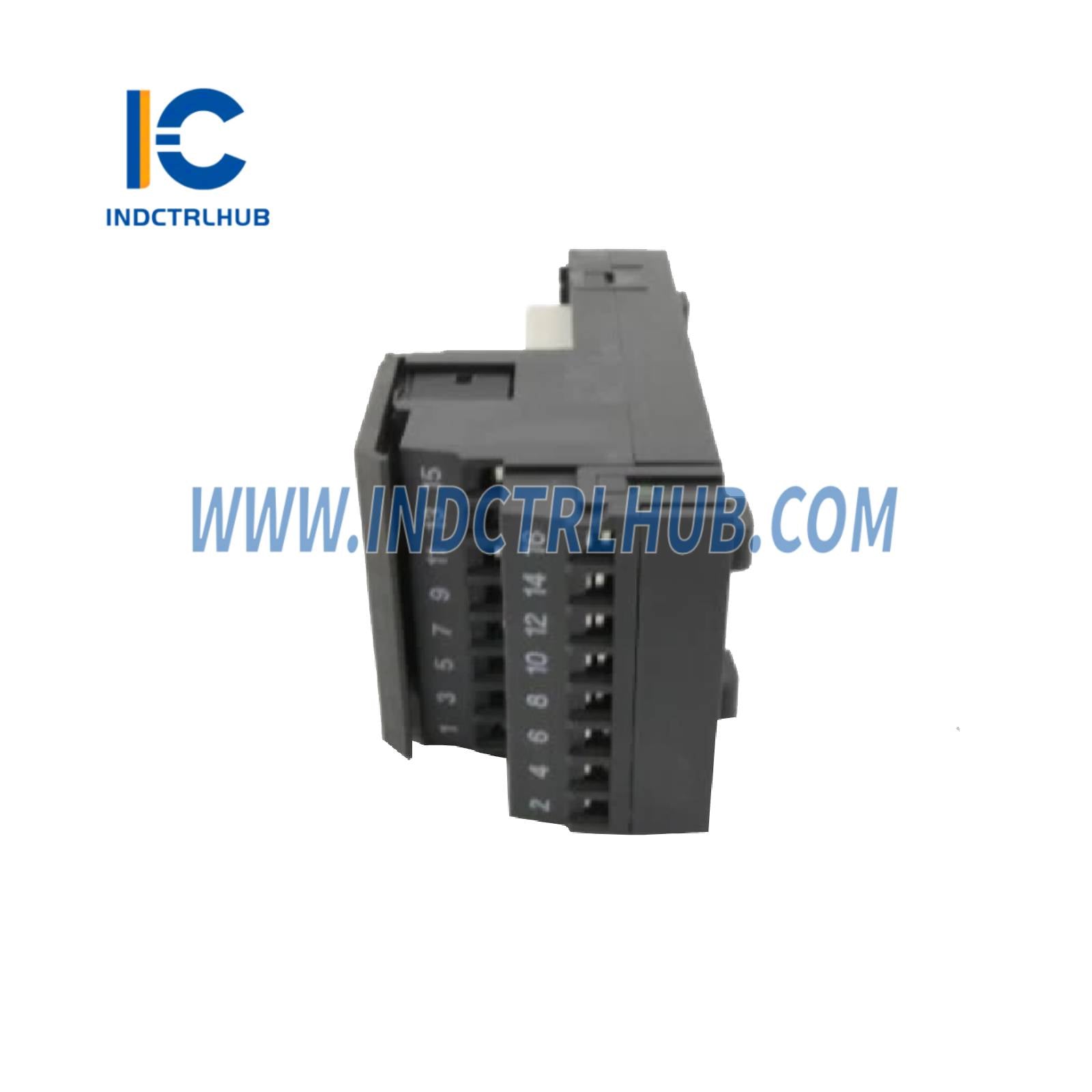

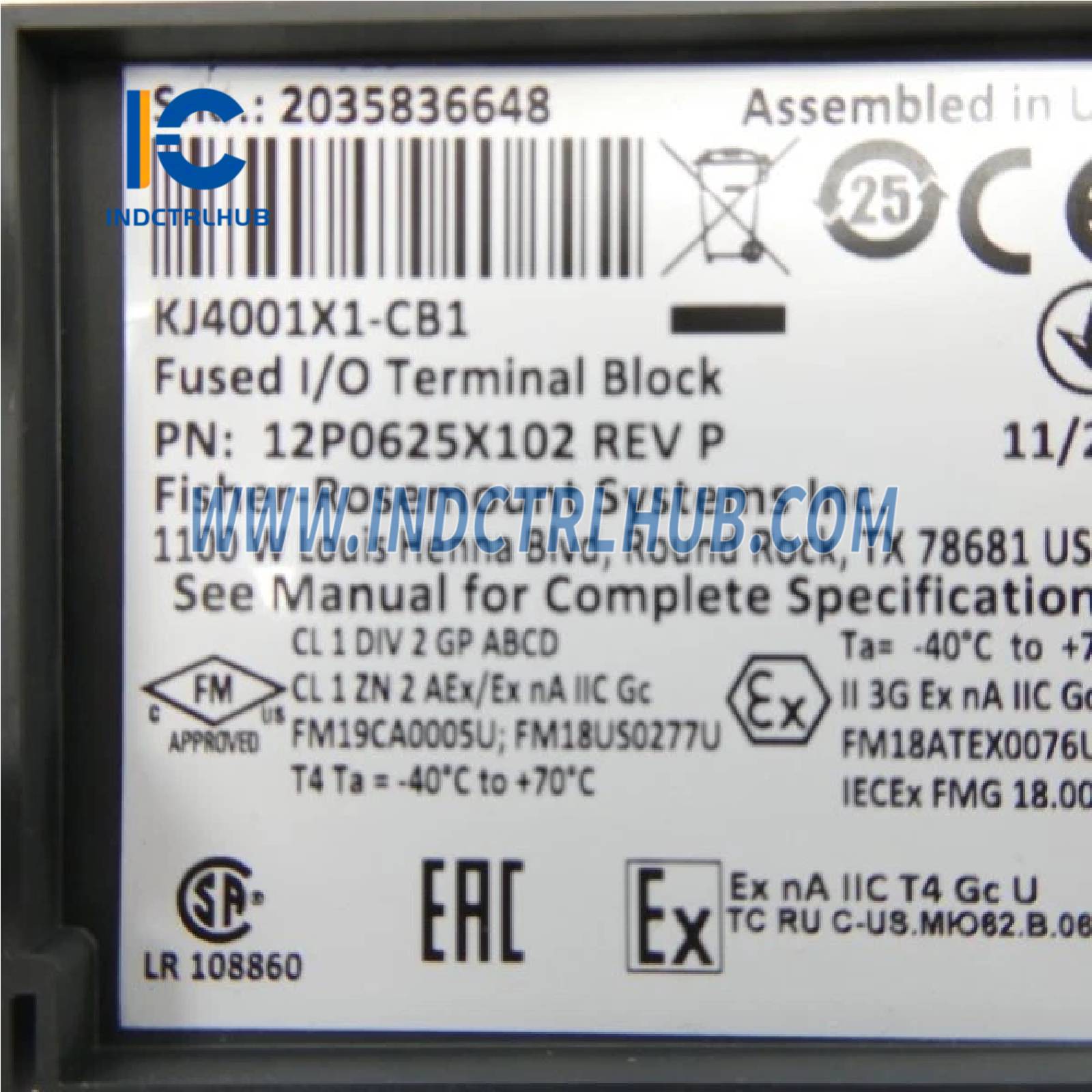

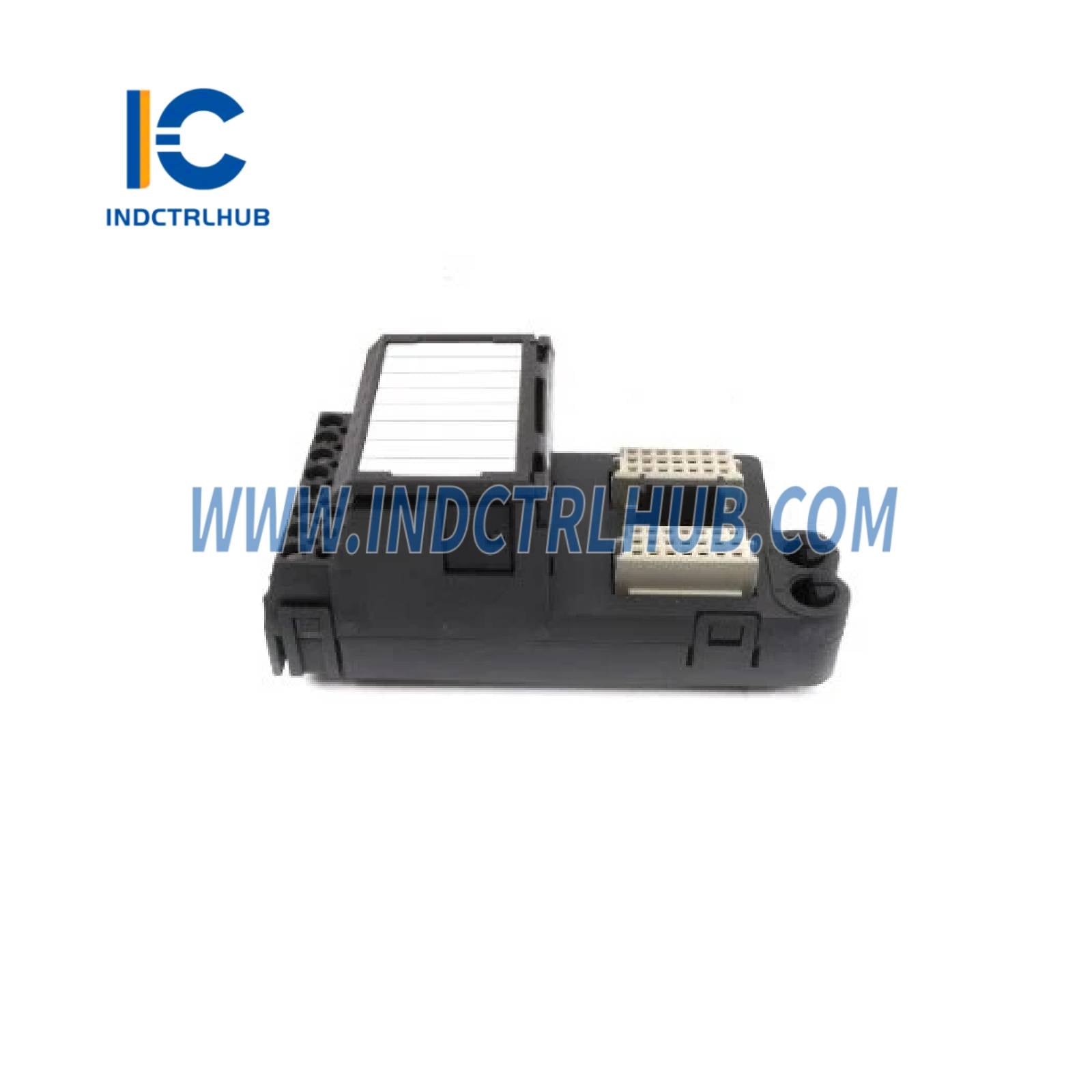

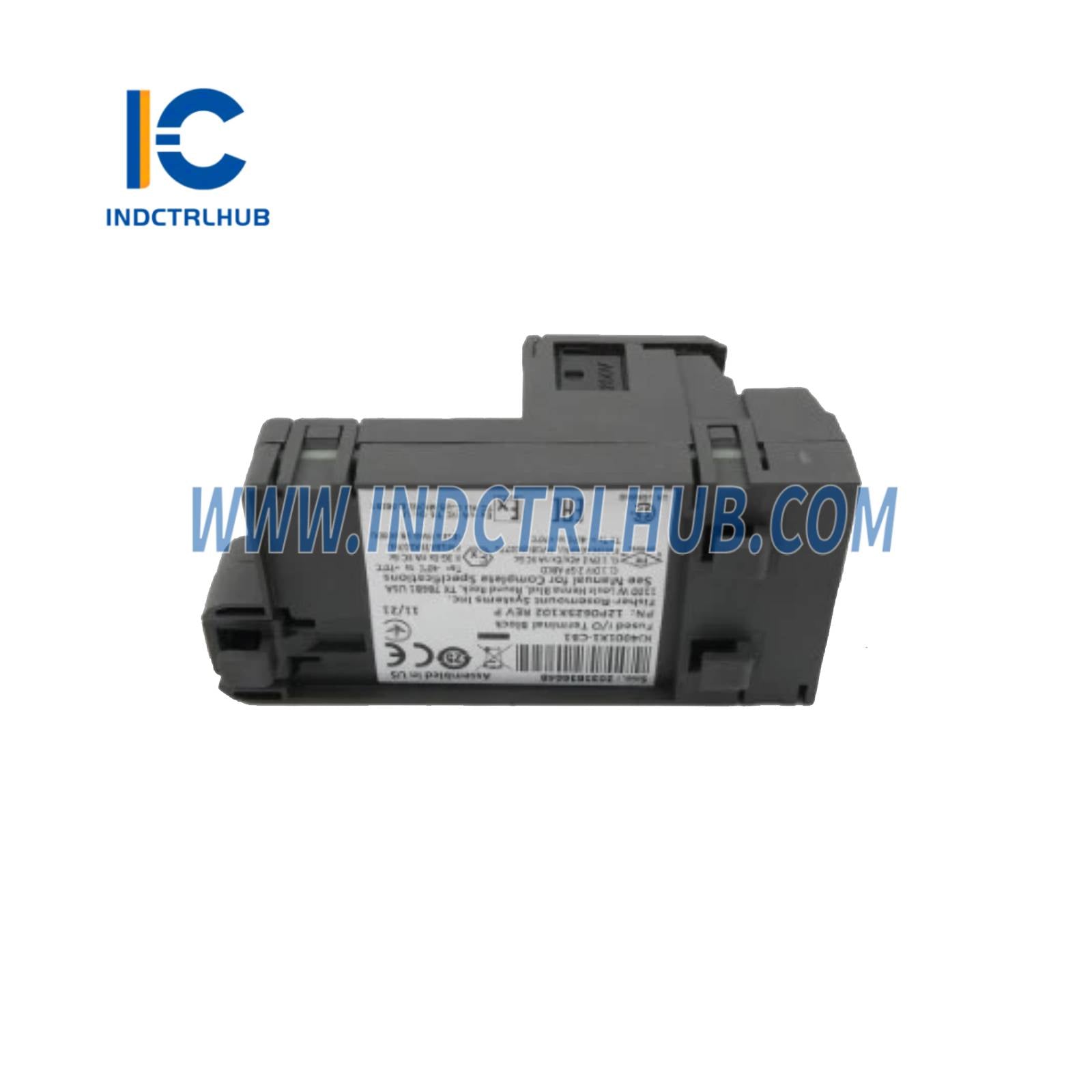

Blok s poistkami na ukončenie: KJ4001X1-CB1 poskytuje ochranu na kanál (100 mA).
-
Horúco vymeniteľné: Nie je potrebné vypínať napájanie pri údržbe alebo výmene.
-
Pokročilá diagnostika: Detekuje prerušené obvody, chyby v zapojení a podporuje monitorovanie stavu zariadení.
-
Odolné a priemyselné: Konformná vrstva proti vzdušným kontaminantom, široký teplotný rozsah a odolnosť proti otrasom/vibráciám.
🔌
Integrácia a kompatibilita
-
Plne kompatibilné so systémami DeltaV M-series .
-
Inštaluje sa na VE4050S2K1C0 8-široké I/O nosiče.
-
Jednoducho konfigurovateľné cez DeltaV Explorer a Control Studio softvér.
-
Podporuje bezproblémovú integráciu a centralizovanú diagnostiku cez systém DeltaV.
📦
Dostupnosť
-
Ponúkané ako nové, prebytočné alebo repasované od autorizovaných distribútorov Emerson.
-
Zvyčajne sa dodáva s 1-ročnou zárukou.
-
Zabezpečte kompatibilitu s existujúcimi verziami softvéru a hardvérom systému pred inštaláciou.
