Product Description
| Popis modelu | |
|---|---|
| Pole | Detaily |

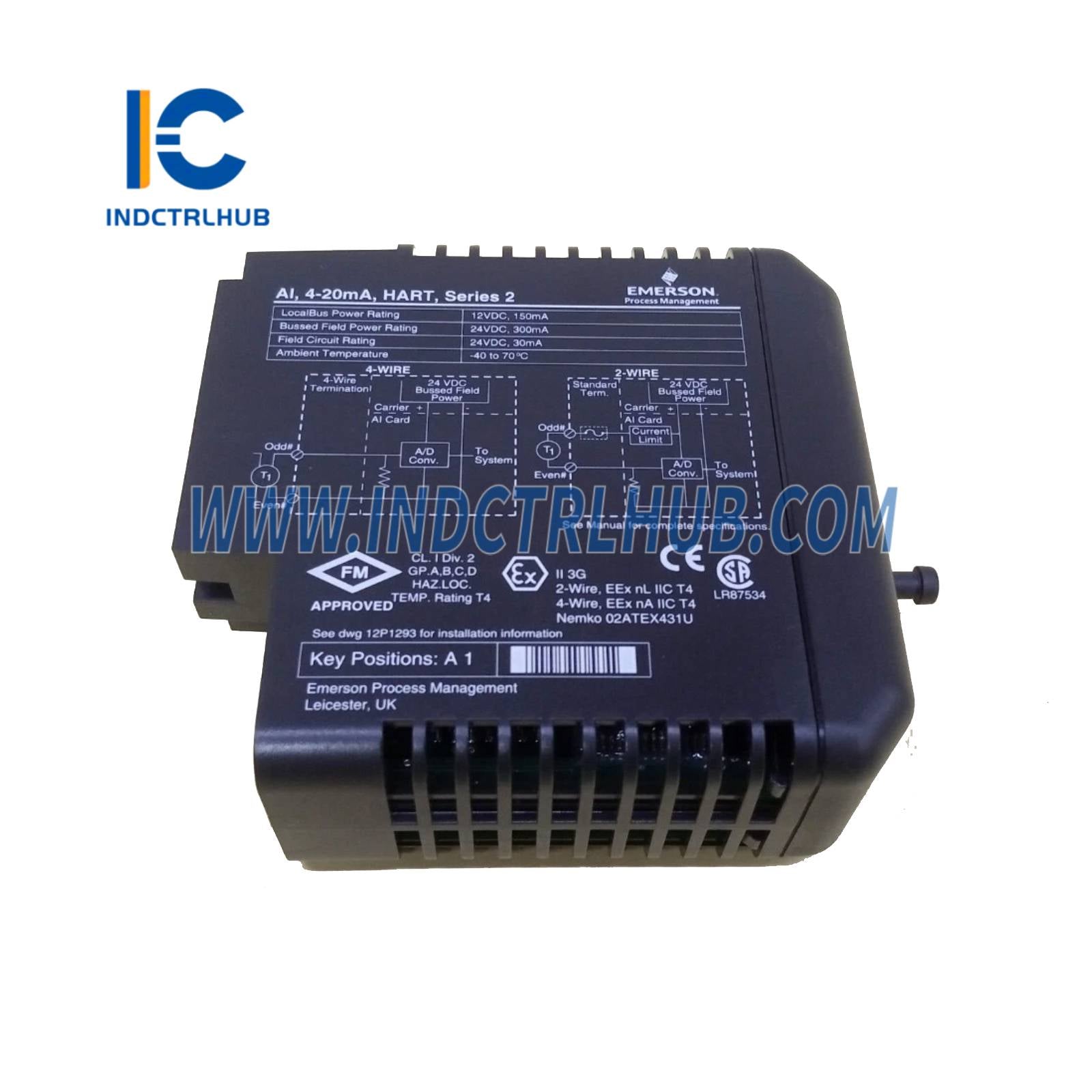

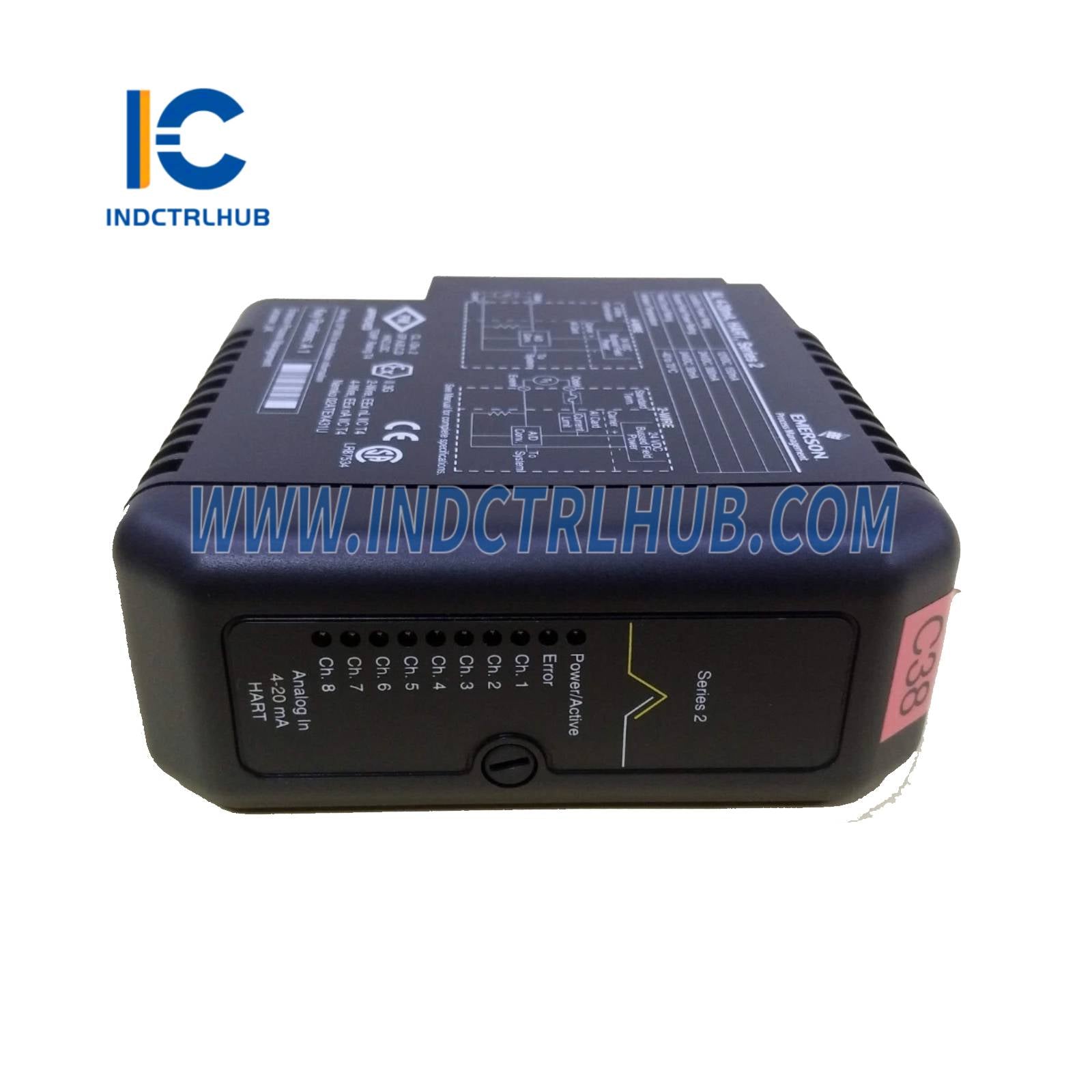

| Model | VE4003S2B1 |
| Popis | Analógová vstupná karta, 8 kanálov, 4-20 mA, HART. Obsahuje štandardný I/O ukončovací blok. |
| Technické špecifikácie | |
|---|---|
| Parameter | Špecifikácia |
| Počet kanálov | 8 |
| Izolácia | Každý kanál je opticky izolovaný od systému a továrensky testovaný na 1500 V DC. |
| Menovitý rozsah signálu (rozsah) | 4 až 20 mA |
| Plný rozsah signálu | 1 až 22,5 mA, s kontrolou prekročenia rozsahu |
| Prúd LocalBus (12V DC nominálny) | Simplex: typicky 120 mA, max. 150 mA<br>Redundantné: typicky 175 mA, max. 250 mA (na kartu) |
| Napájanie poľného obvodu | Maximálne 300 mA pri 24V DC (±10%) |
| Presnosť v rozsahu teplôt | 0,1 % rozsahu |
| Rozlíšenie | 16-bitový A/D prevodník |
| Opakovateľnosť | 0,05 % rozsahu |
| Frekvencia útlmu | -3 dB pri 2,7 Hz, -20,5 dB pri polovici vzorkovacej frekvencie |
| Kalibrácia | Nie je potrebné |
| Voliteľná poistka | 2,0 A |
| Podpora komunikácie | HART prechod pre AMS Device Manager. Hlásenie premenných a stavu poľa pre riadiace funkcie. |
| Čas skenovania HART | 600-800 ms (typicky) na povolený kanál |
| Kompatibilita | |
|---|---|
| Komponent | Špecifikácia |
| Kľúčovanie I/O karty | A1 |

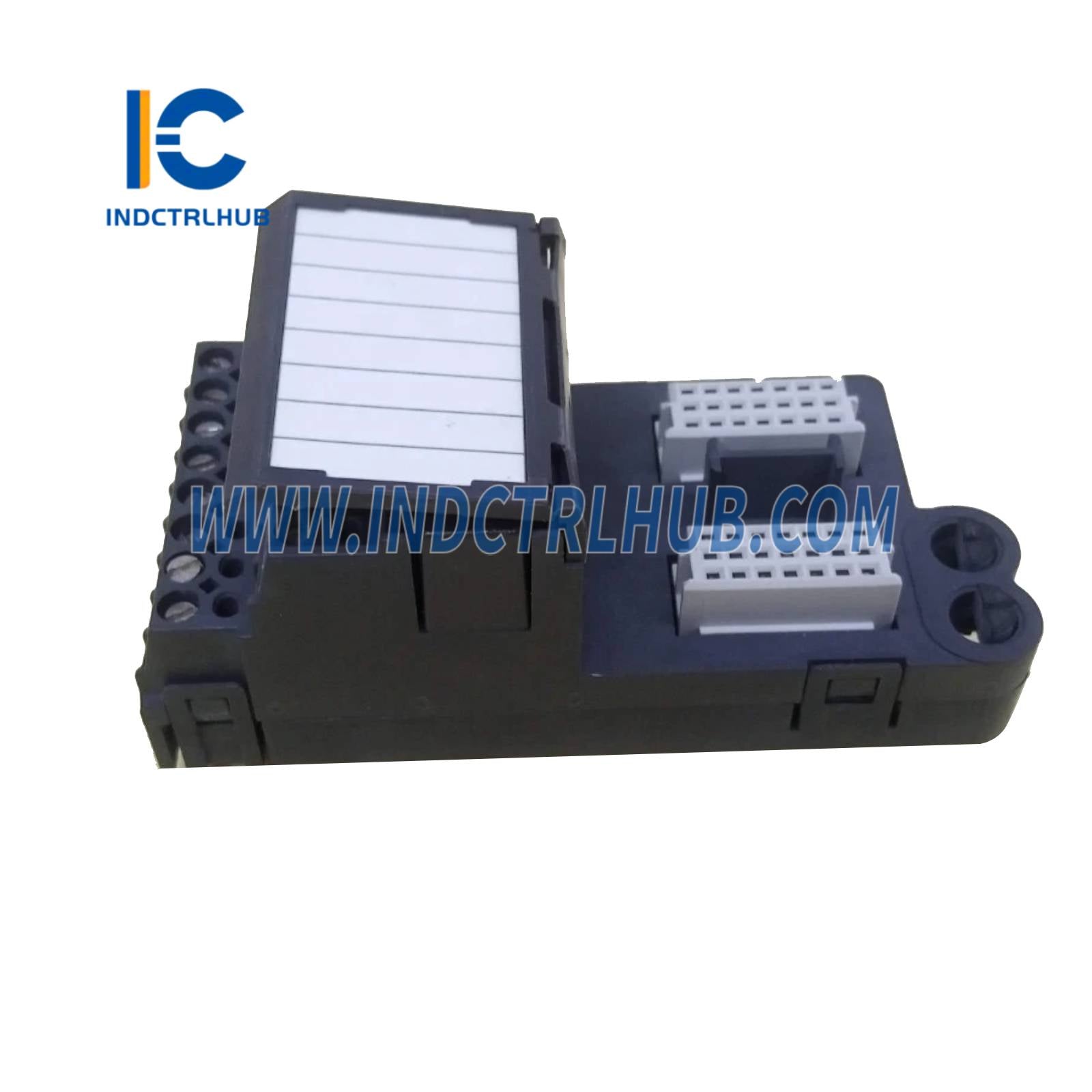

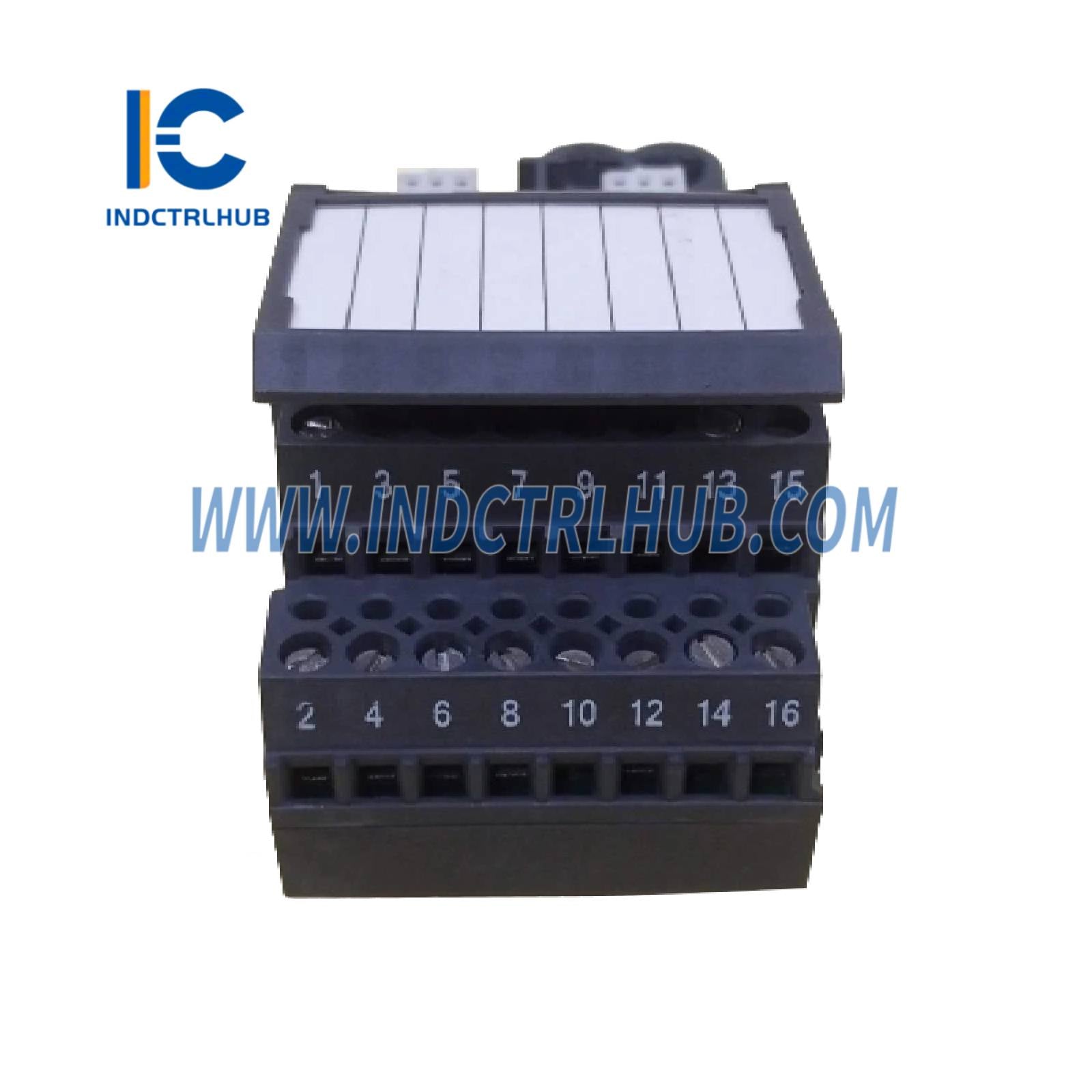

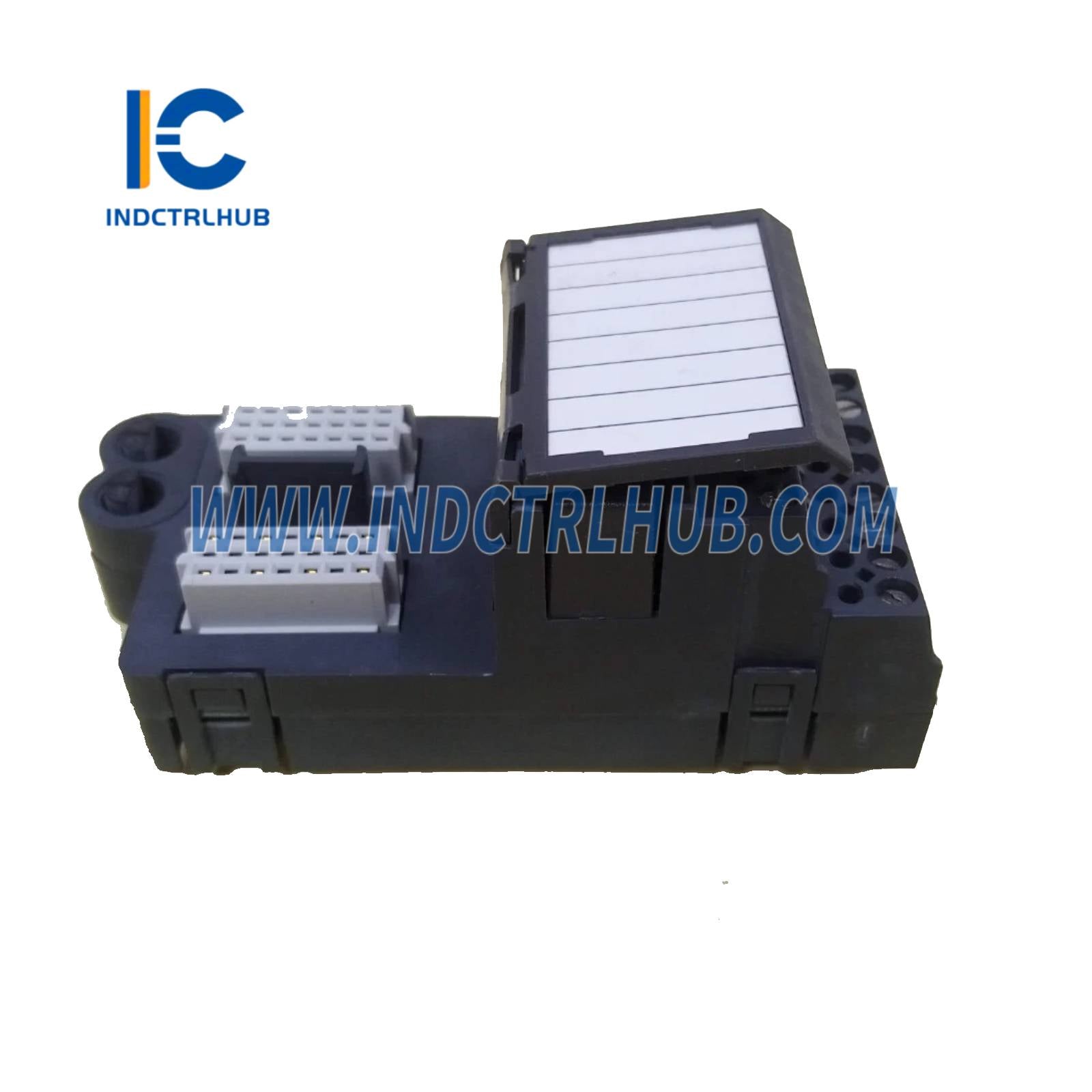

| Konvenčný I/O terminálový blok | Štandardný I/O ukončovací blok<br>I/O ukončovací blok s poistkou<br>4-vodičový I/O ukončovací blok |
| Mass terminálový blok | 16-pinový hromadný ukončovací blok (podporuje 2-vodičové zariadenia)<br>24-pinový hromadný ukončovací blok (podporuje 4-vodičové zariadenia) |
| Certifikáty | |
|---|---|
| Typ certifikácie | Detaily |
| FM (USA) | Trieda I, Divízia 2, Skupiny A, B, C, D, T4 |
| cFM (Kanada) | Trieda I, Divízia 2, Skupiny A, B, C, D, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc<br>II 3G Ex nA nC IIC T4 Gc |
| IEC-Ex | Ex ec IIC T4 Gc<br>Ex nA nC IIC T4 Gc |
| Zone 2 Ex nA Certifikované | Áno |
| Zóna 2 Ex nL / Ex ic | Nie |
| Class I Division II Neiskriace | Nie |
| Ďalšie informácie | |
|---|---|
| Pole | Detaily |
| Kompatibilita systému | Tradičné I/O karty M-série nie sú fyzicky kompatibilné s nosičmi ovládačov S-série. Vyžaduje ovládače MQ, MX alebo PK a horizontálne alebo VerticalPlus nosiče M-série. Podporované na DeltaV v10.3.1 a novších. |

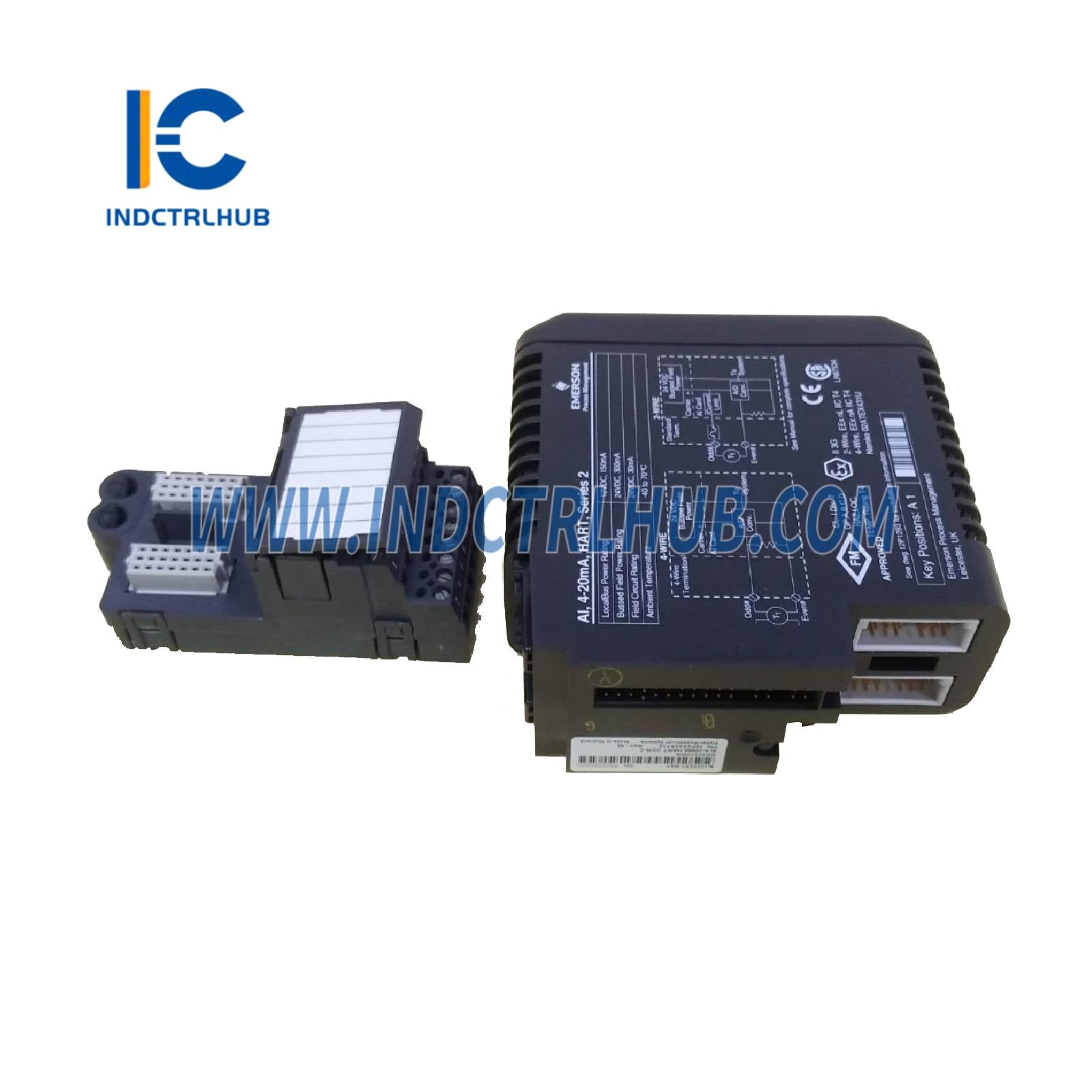

| Objednávacie informácie | VE4003S2B1 obsahuje štandardný I/O ukončovací blok. |
| Inštrukcie na inštaláciu | Pozri:<br>• Inštalačné pokyny Class 1 Division 2 DeltaV M-Series 12P1293<br>• Inštalačné pokyny Zone 2 DeltaV M-Series 12P2046 |
| Referenčné dokumenty | |
|---|---|
| Dokument | Popis |
| PDS M-séria riešenie hromadného pripojenia | Pre ďalšie informácie o doskách Mass Connection |
| Inštalačné normy | Zabezpečte súlad s normami a certifikáciami uvedenými v inštalačnej dokumentácii. |
